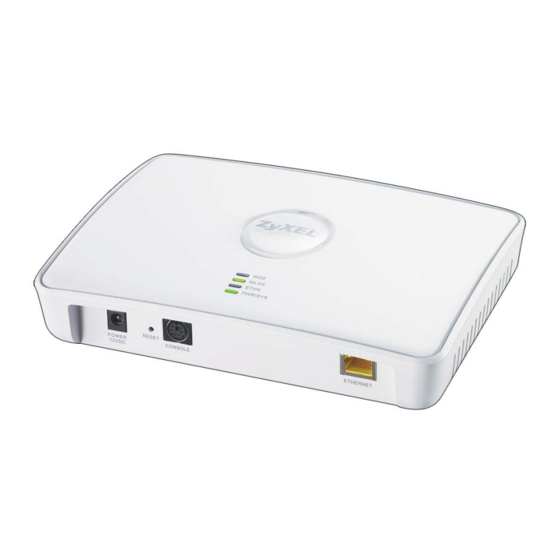

NWA-3166
Wireless N Dual-Band
Business WLAN Access Point
Firmware v3.60
Edition 4, 01/2010
DEFAULT LOGIN DETAILS
IP Address:
Password:
CONTENTS
www.zyxel.com
http://192.168.1.2
1234
3
15
31
45
59
73
87
99
111
123
Copyright 2010
ZyXEL Communications Corporation

Advertisement

Table of Contents
loading

Related Manuals for ZyXEL Communications NWA-3166

Summary of Contents for ZyXEL Communications NWA-3166

  • Page 1: Table Of Contents

    NWA-3166 Wireless N Dual-Band Business WLAN Access Point Firmware v3.60 Edition 4, 01/2010 DEFAULT LOGIN DETAILS IP Address: http://192.168.1.2 Password: 1234 CONTENTS ENGLISH DEUTSCH ESPAÑOL FRANÇAIS ITALIANO РУССКИЙ SVENSKA 简体中文 繁體中文 Legal Copyright 2010 ZyXEL Communications Corporation www.zyxel.com...

  • Page 3: English

    ENGLISH ENGLISH Overview This Quick Start Guide shows how to set up and configure the NWA (marked Z in the figure) to allow wireless clients to securely access your wired network. See your User’s Guide for more information. The icon used in this Quick Start Guide is not an exact representation of your NWA.

  • Page 4: Connect The Hardware

    ENGLISH 1 Connect the Hardware The figures and screens shown in this Quick Start Guide are from the NWA-3166. Your device may differ in minor ways. 1 Using the grey Ethernet cable, connect the ETHERNET port to a computer for initial configuration.
  • Page 5 ENGLISH 1.1 LEDs • The PWR/SYS LED turns steady green when the power is connected. • The ETHN LED turns on if the ETHERNET port is properly connected, and blinks when there is traffic. The LED turns green if the connection is at 10Mbps, and turns yellow if the connection is at 100Mbps.
  • Page 6 ENGLISH First, set your computer to use a static IP address in the 192.168.1.3 - 192.168.1.254 range with a subnet mask of 255.255.255.0. This ensures that your computer can communicate with your NWA. See your User’s Guide for information on setting up your computer’s IP address.
  • Page 7 ENGLISH 3 Change the login password by entering a new password and clicking Apply. Be sure to record the new password and keep it in a safe place. If you change the password and then forget it, you will need to reset the NWA.
  • Page 8 ENGLISH 3 Configure the NWA 3.1 Configure System Settings 1 Click SYSTEM in the navigation panel. 2 The SYSTEM > General screen appears. System Name is for identifying the NWA on your network. Choose a distinctive name, or leave this at its default. Domain Name: Enter a domain name if your ISP requires one for authentication.

  • Page 9: Configure Wireless Settings

    ENGLISH Configure Wireless Settings 1 Click WIRELESS in the navigation panel. A screen similar to the following appears. Not all fields are available in all models. The wireless stations and the NWA must use the same SSID, channel ID and encryption settings for wireless communication. Operating Mode: Ensure that Access Point mode is selected.
  • Page 10 ENGLISH RTS/CTS Threshold: Sends an RTS for all packets larger than the number (of bytes) that you enter here. If you are not sure, leave it as the default. Fragmentation Threshold: Enter an even number between 256 and 2346. This is the maximum data fragment size that can be sent.
  • Page 11 ENGLISH 4 Click the Security tab. Ensure that Security01 is selected and click Edit. If you don’t configure wireless security, then anyone can access your network. 5 This is where you can enter the security settings for your wireless network. The fields you fill in differ according to the type of security you select in the...
  • Page 12 ENGLISH 3.2 Configure IP Settings 1 You need to set your NWA’s IP address to be in the same subnet as your network. Click IP in the navigation panel. Select Get automatically from DHCP if you want to have a DHCP server on your network assign an IP address to the NWA.

  • Page 13: Install The Hardware

    ENGLISH 4 Install the Hardware Figures in this section use generic icons. The ZyXEL Device in the picture is not an exact representation of your device. In general, the best location for the access point is at the center of your intended wireless coverage area.
  • Page 14 6 Procedure to View a Product’s Certification(s) 1 Go to www.zyxel.com. 2 Select your product from the drop-down list box on the ZyXEL home page to go to that product's page. 3 Select the certification you wish to view from this page.

  • Page 15: Deutsch

    DEUTSCH DEUTSCH Übersicht In dieser Kurzanleitung erfahren Sie, wie das NWA (im Beispiel unten mit einem Z gekennzeichnet) installiert und konfiguriert wird, damit Wireless-Clients sicher auf Ihr kabelgebundenes Netzwerk zugreifen können. Weitere Informationen finden Sie im Benutzerhandbuch. Das in dieser Kurzanleitung abgebildete Gerät kann unter Umständen leicht von Ihrem NWA abweichen.
  • Page 16 DEUTSCH 1 Anschließen der Hardware Das in dieser Kurzanleitung abgebildete Gerät ist der NWA-3166. Die Bildschirmdarstellungen sind ebenfalls von diesem Gerät entlehnt. Ihr Gerät kann von diesen Abbildungen leicht abweichen. 1 Verbinden Sie für die Erstkonfiguration den ETHERNET-Anschluss mit dem grauen Ethernet-Kabel mit dem Computer.
  • Page 17 DEUTSCH Nachdem Sie die Erstkonfiguration durchgeführt haben, verbinden Sie den ETHERNET-Anschluss des NWAs mit einem Ethernetanschluss mit Netzwerkverbindung. 1.1 LED-Anzeigen • Die LED-Anzeigen PWR/SYS und LED beginnen grün zu leuchten, sobald das Gerät mit Strom versorgt wird. • Die LED-Anzeige ETHN beginnt zu leuchten, wenn der ETHERNET-Anschluss richtig angeschlossen ist, und sie blinkt, wenn Daten übertragen werden.
  • Page 18 DEUTSCH 2 Zugreifen auf den Web-Konfigurator Verwenden Sie den Internet Explorer 6.0 oder den Firefox 2.0 und neuere Versionen davon mit aktiviertem JavaScript und aktivierter Pop-up- Funktion. 2.1 Einrichten der IP-Adresse des Computers Notieren Sie sich die aktuellen IP-Einstellungen des Computers, bevor Sie sie ändern.
  • Page 19 DEUTSCH 2 Klicken Sie auf Login (Anmelden) (das Standardkennwort 1234 ist bereits vorgegeben). 3 Ändern Sie das Kennwort, indem Sie ein neues Kennwort eingeben und auf Apply (Übernehmen) klicken. Notieren Sie sich das neue Kennwort und bewahren Sie die Notiz an einem sicheren Ort auf.
  • Page 20 DEUTSCH 5 Das STATUS-Fenster erscheint.
  • Page 21 DEUTSCH 3 Konfigurieren des NWAs 3.1 Konfigurieren der Systemeinstellungen 1 Klicken Sie in der Navigationsleiste auf SYSTEM (System). 2 Das Fenster SYSTEM > General (System > Allgemein) erscheint. Der System Name (Systemname) identifiziert das NWA in Ihrem Netzwerk. Wählen Sie einen Namen oder belassen Sie diesen als Standard. Domain Name (Domainname): Geben Sie einen Domainnamen ein, wenn Ihr Internetdienstanbieter diesen für die Authentifizierung benötigt.
  • Page 22 DEUTSCH Konfigurieren der Drahtloseinstellungen 1 Klicken Sie in der Navigationsleiste auf WIRELESS (Drahtlos). Das folgende Fenster erscheint. Nicht bei allen Modellen sind alle Felder verfügbar. Die Drahtlosstationen und das NWA müssen für die Drahtloskommunikation dieselbe SSID, dieselbe Kanal-ID und dieselben Verschlüsselungseinstellungen verwenden.
  • Page 23 DEUTSCH Short GI (nur 802.11n/g, 802.11n/a): Wählen Sie die Option Enable (Aktivieren), wenn Ihre Wireless-Clients das Short-Guard-Intervall unterstützt. Wenn Sie sich nicht sicher sind, wählen Sie Disable (Deaktivieren). A-MPDU Aggregation (nur 802.11n/g, 802.11n/a): Wählen Sie die Option Enable (Aktivieren), wenn Ihre Wireless-Clients den Aggregated MAC Protocol Data Unit- Standard unterstützen.
  • Page 24 DEUTSCH 3 Klicken Sie auf die Registerkarte SSID. Das folgende Fenster erscheint. Wählen Sie bei SSID03 die Standardeinstellungen. Die Standard-SSID (der Name des Netzwerks) ist ZyXEL03, die Standardeinstellung bei Security (Sicherheit) ist Security01 (Sicherheit01). Layer 2 Isolation (Layer-2- Isolierung) und MAC Filter sind standardmäßig auf Disable (Deaktivieren) eingestellt.
  • Page 25 DEUTSCH 5 Hier können Sie die Sicherheitseinstellungen für Ihr Drahtlosnetzwerk eingeben. Je nachdem, welchen Sicherheitstyp Sie im Feld Security Mode (Sicherheitsmodus) wählen, werden andere Felder angezeigt. Wählen Sie None (Keine), wenn Sie keinen Sicherheitsmodus verwenden möchten. In diesem Beispiel wird der Sicherheitsmodus WPA2-PSK verwendet.
  • Page 26 DEUTSCH Wenn die Wireless-Clients nicht mit dem Netzwerk kommunizieren können, stellen Sie sicher, dass die Clients und das NWA dieselben Sicherheitseinstellungen verwenden.
  • Page 27 DEUTSCH 3.2 Konfigurieren der IP-Einstellungen 1 Wählen Sie die IP-Adresse des NWAs so, dass sie im selben Subnetz liegt wie das Netzwerk. Klicken Sie in der Navigationsleiste auf IP. Wenn Sie möchten, dass ein DHCP-Server des Netzwerks dem NWA eine IP-Adresse zuweist, wählen Sie Get automatically from DHCP (Automatisch vom DHCP...
  • Page 28 DEUTSCH Das NWA kann jetzt eine Verbindung zu Ihrem Switch oder Router herstellen. Das können Sie bereits jetzt tun oder wenn Sie die Antennen angebracht und das NWA installiert haben. Wenn das NWA nicht mit dem Netzwerk kommunizieren kann, stellen Sie sicher, dass das NWA eine IP-Adresse verwendet, die sich im selben Subnetz wie der Switch/Router befindet.
  • Page 29 DEUTSCH 2 Richten Sie die Montagelöcher an der Rückseite des NWAs an den Schrauben in der Wand aus. Hängen Sie das NWA in die Schrauben ein. Sie können auch das optionale Deckenmontagezubehör (separat erhältlich) verwenden, um den NWA an der Decke zu montieren. 5 Power over Ethernet (PoE) Power over Ethernet (PoE) ist die Fähigkeit, das NWA über ein 8-poliges CAT 5 Ethernet- Kabel mit Strom zu versorgen, sodass keine zusätzliche Stromquelle benötigt wird.
  • Page 30 12VDC-Anschluss abtrennen. Das führt dazu, dass das NWA neu gestartet wird. 6 Schritte zum Ansehen von Produktzertifizierung(en) 1 Besuchen Sie www.zyxel.com. 2 Wählen Sie auf der ZyXEL-Homepage aus der Liste der Produkte Ihr Produkt aus. 3 Wählen Sie auf dieser die Zertifizierung aus, die Sie gerne angezeigt haben möchten.

  • Page 31: Español

    ESPAÑOL ESPAÑOL Vista previa Esta Guía de instalación rápida le muestra cómo instalar y configurar el NWA (marcado como Z en el ejemplo de abajo) para permitir a los clientes inalámbricos acceder de forma segura a su red inalámbrica. Vea su Guía del usuario para más información. El icono utilizado en esta Guía de instalación rápida no es una representación exacta de su NWA.
  • Page 32 ESPAÑOL 1 Conectar el hardware Las figuras y pantallas mostradas en esta Guía de instalación rápida son del NWA-3166. Su dispositivo puede diferir en algunos detalles. 1 Con el cable Ethernet gris, conecte el puerto ETHERNET en un ordenador para la configuración inicial.
  • Page 33 ESPAÑOL 1.1 LEDs • El LED PWR/SYS estará en verde fijo cuando se conecte la alimentación. • El LED ETHN permanece encendido si el puerto ETHERNET está correctamente conectado y parpadea cuando hay tráfico. El LED cambia a verde si la conexión es a 10Mbps y cambia a amarillo si la conexión es a 100Mbps.
  • Page 34 ESPAÑOL Primero, ajuste su ordenador para utilizar una dirección IP estática dentro del rango 192.168.1.3 - 192.168.1.254 con una máscara de subred 255.255.255.0. Esto asegura que su ordenador pueda comunicarse con su NWA. Consulte su Guía del usuario para información sobre la configuración de la dirección IP de su ordenador. 2.2 Acceda al Configurador Web Aunque puede conectarse al NWA de forma inalámbrica, se recomienda que conecte su ordenador al puerto ETHERNET para la configuración...
  • Page 35 ESPAÑOL 3 Cambie la contraseña de acceso introduciendo una nueva contraseña y haciendo clic en Apply (Aplicar). Asegúrese de grabar la nueva contraseña y guardarla en un lugar seguro. Si cambia la contraseña y la olvida, necesitará reiniciar el NWA. Consulte la Guía del usuario para cómo utilizar el botón RESET.
  • Page 36 ESPAÑOL 3 Configure el NWA 3.1 Ajustar la configuración del sistema 1 Haga clic en SYSTEM (SISTEMA) en el panel de navegación. 2 Aparecerá la pantalla SYSTEM > General. System Name (Nombre del sistema) es para identificar el NWA en su red. Elija un nombre identificativo o deje el predeterminado.
  • Page 37 ESPAÑOL Ajustar la configuración inalámbrica 1 Haga clic en WIRELESS (INALÁMBRICO) en el panel de navegación. Aparecerá la siguiente pantalla. No todos los campos están disponibles en todos los modelos. Las estaciones inalámbricas y el NWA deben utilizar la misma configuración SSID, ID de canal y cifrado para la comunicación inalámbrica.
  • Page 38 ESPAÑOL Short GI (GI corta) (Sólo modo 802.11n/g, 802.11n/a): Seleccione Enable (Activar) si sus clientes inalámbricos soportan el intervalo de protección corta. Si no está seguro, seleccione Disable (Desactivar). A-MPDU Aggregation (Agregar A-MPDU) (Sólo modo 802.11n/g, 802.11n/a): Seleccione Enable (activar) si sus clientes inalámbricos soportan el estándar Aggregated MAC Protocol Data Unit (Unidad de Datos de Protocolo MAC Agregada).
  • Page 39 ESPAÑOL 3 Haga clic en la ficha SSID. Aparecerá la siguiente pantalla. Asegúrese de que la configuración de SSID03 tenga sus valores predeterminados. El SSID (nombre de la red) predeterminado es ZyXEL03, su configuración de Security (Seguridad) predeterminada es Security01. Layer 2 Isolation (Aislamiento de capa 2) y MAC Filter (Filtro MAC) están ajustados a Disable...
  • Page 40 ESPAÑOL 5 Aquí es donde puede introducir la configuración de seguridad para su red inalámbrica. Los campos que rellene se diferencian según el tipo de seguridad que seleccione en el campo Security Mode (Modo de seguridad). Seleccione None (Ninguno) si no desea utilizar la seguridad inalámbrica.
  • Page 41 ESPAÑOL Ajustar la configuración IP 1 Necesita configurar la dirección IP de su NWA para que estén en la misma subred que su red. Haga clic en IP en el panel de navegación. Seleccione Get automatically from DHCP (Obtener automáticamente de DHCP) si desea que un servidor DHCP de su red asigne una dirección IP al NWA.
  • Page 42 ESPAÑOL Si el NWA no puede comunicarse con la red, compruebe que el NWA utiliza una dirección IP en la misma subred que el switch / router. 4 Instalar el Hardware En general, la mejor ubicación para el punto de acceso es en el centro del área de cobertura.
  • Page 43 ESPAÑOL 3 Alinee los agujeros en la parte posterior del NWA con los tornillos en la pared. Cuelgue el NWA con los tornillos. También puede usar el kit de montaje en el techo (vendido por separado) para montar el NWA en el techo en lugar de la pared. 5 Corriente sobre Ethernet (PoE) La Corriente sobre Ethernet (PoE) es la capacidad de suministrar alimentación a su NWA a través de un cable Ethernet CAT 5 de 8 contactos, eliminando la necesidad de una toma...
  • Page 44 6 Procedimiento para ver la(s) certificación(es) del producto 1 Vaya a www.zyxel.com. 2 Seleccione su producto de la lista desplegable en la página inicial de ZyXEL para ir a la página de ese producto. 3 Seleccione la certificación que desee visualizar en esta página.
  • Page 45 FRANÇAIS FRANÇAIS Présentation Ce guide de mise en route rapide indique comment installer et configurer le NWA (marqué d'un Z dans l'exemple ci-dessous) pour permettre aux clients sans fil d’accéder en toute sécurité à votre réseau câblé. Consultez votre Guide de l'utilisateur pour plus d'informations.

  • Page 46: Français

    FRANÇAIS 1 Connecter le matériel Les figures et les écrans présentés dans ce guide de mise en route rapide proviennent du NWA-3166. Votre appareil peut comporter des différences mineures. 1 Utilisez le câble Ethernet gris, connectez le port ETHERNET à un ordinateur pour effectuer la configuration initiale.
  • Page 47 FRANÇAIS 1.1 LED • La LED PWR/SYS s’allume en vert fixe quand l’alimentation est connectée. • La LED ETHN s’allume si le port ETHERNET est correctement connecté et clignote quand il y a du trafic. La LED devient verte si la connexion est en 10Mbps, et devient jaune si la connexion est en 100Mbps.
  • Page 48 FRANÇAIS Paramétrez d'abord votre ordinateur pour qu'il utilise une adresse IP statique dans la plage 192.168.1.3 à 192.168.1.254 avec un masque de sous-réseau de 255.255.255.0. Cela permet d'assurer que votre ordinateur peut communiquer avec votre NWA. Consultez votre guide de l'utilisateur pour les informations sur le paramétrage de l'adresse IP de votre ordinateur.
  • Page 49 FRANÇAIS 3 Changez le mot de passe d'ouverture de session en entrant un nouveau mot de passe et cliquez sur Apply (Appliquer). Prenez soin d'enregistrer le nouveau mot de passe et conservez-le dans un endroit sûr. Si vous changez le mot de passe et que vous l'oubliez, vous devrez réinitialiser le NWA.
  • Page 50 FRANÇAIS 3 Configurer le NWA 3.1 Configurer les paramètres du système 1 Cliquez sur System (SYSTÈME) dans le panneau de navigation. 2 L'écran System (SYSTÈME) >General (Général) apparaît. System Name (Nom du système) sert à identifier le NWA sur votre réseau. Choisissez un nom distinctif, ou laissez celui-ci à...
  • Page 51 FRANÇAIS Configurer les paramètres sans fil 1 Cliquez sur WIRELESS (SANS FIL) dans le panneau de navigation. L’écran suivant apparaît. Tous les champs ne sont pas disponibles dans tous les modèles. Les stations sans fil et le NWA doivent utiliser le même SSID, ID de canal et paramètres de cryptage pour la communication sans fil.
  • Page 52 FRANÇAIS A-MPDU Aggregation (Agrégation A-MPDU) (Mode 802,11n/g, 802,11n/a seulement): Sélectionnez Enable (Activer) si vos clients sans fil supportent le standard Aggregated MAC Protocol Data Unit standard (Unité de données du protocole MAC agrégé). En cas de doute, sélectionnez Disable (Désactiver). RTS/CTS Threshold (Seuil RTS/CTS): Envoie un RTS pour tous les paquets plus grands que le nombre (d'octets) que vous avez entré...
  • Page 53 FRANÇAIS 4 Cliquez sur l’onglet Security (Sécurité). Vérifiez que Security01 est sélectionné et cliquez sur Edit (Editer). 5 C'est l'endroit où vous pouvez enter les paramètres de sécurité pour votre réseau sans fil. Les champs que vous avez remplis diffèrent en fonction des types de sécurité...
  • Page 54 FRANÇAIS Si les clients sans fil ne peuvent pas communiquer avec le réseau, vérifiez que les clients et le NWA utilisent les mêmes paramètres de sécurité sans fil.
  • Page 55 FRANÇAIS 3.2 Configurer les paramètres IP 1 Vous devez paramétrer l'adresse IP de votre NWA afin qu'elle se trouve dans le même masque de sous-réseau que votre réseau. Cliquez sur IP dans le panneau de navigation. Sélectionnez Get automatically from DHCP (Obtenir automatiquement à...
  • Page 56 FRANÇAIS Le NWA est maintenant prêt à se connecter à votre commutateur ou routeur. Vous pouvez le faire dès maintenant, ou une fois que vous aurez installé les antennes et monté le NWA. Si le NWA ne peut pas communiquer avec le réseau, vérifiez que le NWA utilise une adresse IP se trouvant sur le même sous-réseau que le commutateur / routeur.
  • Page 57 FRANÇAIS z les trous au dos du NWA avec les vis sur le mur. Suspendez le NWA 2 Aligne aux vis. Vous pouvez aussi utiliser le kit de fixation au plafond en option (vendu séparément) pour fixer le NWA au plafond au lieu d'un mur. 5 PoE (Alimentation électrique par câble Ethernet) PoE (Power over Ethernet) est la possibilité...
  • Page 58 1 Allez à www.zyxel.com. 2 Sélectionnez votre produit sur la liste du menu déroulant de la page d'accueil de ZyXEL pour accéder à la page de ce produit. 3 Sélectionnez la certification que vous désirez consulter dans cette page.
  • Page 59 ITALIANO ITALIANO Cenni generali La presente guida introduttiva fornisce informazioni sull'impostazione e la configurazione di NWA (contrassegnato Z nell'esempio sotto) per consentire ai clienti wireless di accedere in modo sicuro alla rete cablata. Consultare la propria Guida utente per ulteriori informazioni.

  • Page 60: Italiano

    ITALIANO 1 Collegamento dell'hardware Le figure e le schermate di questa Guida introduttiva sono relative all'NWA- 3166. Il vostro dispositivo potrebbe essere leggermente diverso. 1 Per mezzo del cavo Ethernet grigio, collegare la porta ETHERNET ad un computer per la configurazione iniziale. 2 Collegare la porta POWER 12VDC a una sorgente di alimentazione utilizzando esclusivamente l'alimentatore fornito in dotazione.
  • Page 61 ITALIANO 1.1 LED • Quando l'alimentazione è collegata, il LED PWR/SYS si accende e resta acceso di colore verde. • Il LED ETHN si accende quando la porta ETHERNET è collegata correttamente e lampeg- gia quando c'è traffico dati. Il LED è di colore verde se il collegamento è a 10Mbps o di col- ore gialle se il collegamento è...
  • Page 62 ITALIANO 2.1 Impostare l'indirizzo IP del computer Annotare le impostazioni IP correnti del computer prima di cambiarle. Configurare dapprima il computer a utilizzare un indirizzo IP statico nell'intervallo 192.168.1.3 - 192.168.1.254 con una subnet mask uguale a 255.255.255.0. In questo modo si garantisce che il computer possa comunicare con NWA.
  • Page 63 ITALIANO 3 Cambiare la password di accesso immettendo una nuova password e facendo clic su Appy (applica). Registrare la nuova password e conservarla in un luogo sicuro. Se la password viene cambiata e la si dimentica, sarà necessario resettare NWA. Fare riferimento alla Guida utente per informazioni sull’uso del pulsante RESET.
  • Page 64 ITALIANO 3 Configurare NWA 3.1 Configura le impostazioni del sistema 1 Fare clic su SYSTEM (SISTEMA) nel pannello di navigazione. 2 Appare la schermata SYSTEM (SISTEMA) > Genera (Generale). System Name (nome sistema) consente di identificare NWA sulla rete. Scegliere un nome distintivo o lasciare quello predefinito.
  • Page 65 ITALIANO Configura impostazioni Wireless 1 Fare clic su WIRELESS (WIRELESS) nel pannello di navigazione. Appaiono le schermate seguenti. Non tutti i campi sono disponibili in tutti i modelli. Le stazioni wireless e NWA devono utilizzare lo stesso SSID, ID di canale e impostazione di crittografia per consentire la comunicazione wireless.
  • Page 66 ITALIANO RTS/CTS Threshold (Soglia RTS/CTS): Invia un RTS per tutti i pacchetto più grandi del numero (di byte) qui immesso. Se non si è sicuri del valore da immettere, lasciare nel campo l'impostazione predefinita. Fragmentation Threshold (Soglia frammentazione): Immettere un numero pari compreso tra 256 e 2346.
  • Page 67 ITALIANO 3 Selezionare la scheda SSID. Appaiono le schermate seguenti. Verificare che le impostazioni per SSID03 siano ai rispettivi valori predefiniti. Il SSID (il nome della rete) predefinito è ZyXEL03, l'impostazioni Security (sicurezza) predefinita è Security01. Layer 2 Isolation (isolamento Livello 2) e MAC Filter (filtro MAC) sono impostati su Disable (disabilitato) per impostazione...
  • Page 68 ITALIANO 5 In questo campo è possibile immettere le impostazioni di sicurezza della rete wireless. I campi compilati variano a seconda del tipo di sicurezza selezionata nel campo Security Mode (Modalità di sicurezza). Selezionare None (Nessuno) se non si desidera utilizzare la sicurezza wireless.
  • Page 69 ITALIANO 3.2 Configura impostazioni IP 1 È necessario impostare l'indirizzo IP di NWA per essere nella stessa subnet della rete. Fare clic su IP nel pannello di navigazione. Selezionare Get automatically from DHCP (ottieni automaticamente da DHCP) per consentire a un server DHCP presente in rete di assegnare un indirizzo IP a NWA.
  • Page 70 ITALIANO Se NWA non può comunicare con la rete, verificare che NWA stia utilizzando un indirizzo IP sulla stessa subnet dello switch / router. 4 Installazione dell'hardware In generale, la posizione migliore per il punto di accesso è al centro dell’area di copertura wireless.
  • Page 71 ITALIANO 3 Allineare i fori presso la parte posteriore di NWA con le viti sulla parete. Appendere NWA sulle viti. È possibile utilizzare anche il kit di montaggio a soffitto (in vendita separatamente) per montare l'NWA sul soffitto invece che su una parete. 5 Power over Ethernet (PoE) Power over Ethernet (PoE) consente di fornire elettricità...
  • Page 72 6 Procedura per visualizzare le certificazioni di un prodotto 1 Aprire la pagina www.zyxel.com. 2 Selezionare il prodotto dall'elenco di riepilogo a discesa nella Home Page di ZyXEL per passare alla pagina del prodotto in questione. 3 Selezionare da questa pagina la certificazione che si desidera visualizzare.

  • Page 73: Русский

    РУССКИЙ РУССКИЙ Обзор В кратком руководстве пользователя будет рассказано, как подключить и настроить NWA (помеченный Z в приведенном ниже примере) для безопасного доступа беспроводных клиентов к проводной сети. Обратитесь к полной версии руководства для получения дополнительной информации. Устройство Используемое в кратком руководстве пользователя изображение устройства...
  • Page 74 РУССКИЙ 1 Подключение оборудования Иллюстрации, приведенные в кратком руководстве пользователя, относятся к NWA-3166. Ваше устройство может немного отличаться. 1 При помощи кабеля Ethernet подключите порт ETHERNET к вашему компьютеру, чтобы получить возможность конфигурировать устройство. 2 Подключите питание к разъему POWER 12VDC, используя для этого входящий в комплект...
  • Page 75 РУССКИЙ 1.1 Светодиодные индикаторы • При подключении питания индикатор PWR/SYS должен постоянно гореть зеленым. • Индикатор ETHN включается при подключении кабеля к порту ETHERNET и мигает при передаче данных. Индикатор горит зеленым при передаче на скорости 10 Мб с и желтым...
  • Page 76 РУССКИЙ 2.1 Установка IP-адреса вашего компьютера Запишите текущие настройки IP вашего компьютера перед их изменением. Вначале установите на вашем компьютере использование статического IP-адреса в пределах диапазона 192.168.1.3 - 192.168.1.254 с маской подсети 255.255.255.0. Это гарантирует, что ваш компьютер сможет соединяться с NWA. Информация о настройке...
  • Page 77 РУССКИЙ 3 Измените пароль входа в систему, введя новый, и нажмите на Apply (Применить). Запишите новый пароль и храните его в надежном месте. Если вы изменили пароль, а потом его забыли, то вам придется выполнить возврат NWA к настройкам по умолчанию. О том, как использовать...
  • Page 78 РУССКИЙ 3 Конфигурирование NWA 3.1 Настройка системных параметров 1 Щелкните на SYSTEM (СИСТЕМА) на панели навигации. 2 Появится окно SYSTEM (СИСТЕМА) > General (Общие). System Name (Системное имя) используется для идентификации NWA в вашей сети. Введите необходимое имя устройства, или оставьте предложенное по умолчанию.
  • Page 79 РУССКИЙ Настройка параметров беспроводной сети 1 Щелкните на WIRELESS (БЕСПРОВОДНАЯ СЕТЬ) на панели навигации. Появится следующее окно. Некоторые поля быть неактивными в зависимости от модели устройства. Для успешного соединения беспроводная станция и NWA должны иметь одинаковые SSID, идентификатор канала и настройки шифрования.
  • Page 80 РУССКИЙ Short GI (только в режиме 802.11n/g, 802.11n/a): Выберите Enable (Активировать), если ваши беспроводные клиенты поддерживают короткий защитный интервал. Если вы не уверены в выборе, то установите Disable (Отключить). A-MPDU Aggregation (Агрегация A-MPDU только в режиме 802.11n/g, 802.11n/a): Выберите Enable (Активировать), если ваши беспроводные клиенты поддерживают стандарт...
  • Page 81 РУССКИЙ 2 Щелкните на вкладке SSID. Появится следующее окно. Убедитесь, что настройки SSID03 установлены в значения по умолчанию. В качестве SSID по умолчанию (имя сети) установлено ZyXEL03. Его настройкой Security (Безопасность) по умолчанию является Security01. По умолчанию параметры Layer 2 Isolation (Блокировка 2 уровня) и...
  • Page 82 РУССКИЙ 4 Здесь вы можете ввести настройки безопасности вашей беспроводной сети. Вносимые вами изменения в настройки должны соответствовать типу безопасности, выбранному в поле Security Mode (Режим безопасности). Выберите None (Нет) если вы не хотите использовать беспроводную безопасность. В этом примере используется стандарт...
  • Page 83 РУССКИЙ 3.2 Конфигурирование настроек IP 1 Вы должны установить на вашем NWA IP-адрес с маской подсети вашей сети. Щелкните на IP на навигационной панели. Выберите Get automatically from DHCP (Получать автоматически от DHCP) если вы хотите, чтобы IP- адрес для вашего NWA предоставлял...
  • Page 84 РУССКИЙ сделать это прямо сейчас или после установки антенн и монтажа NWA. Если NWA не может подключиться к сети, убедитесь, что NWA использует IP-адрес с той же маской подсети, что и у модема / маршрутизатора. 4 Установка оборудования Лучше всего устанавливать точку доступа в центре зоны, в которой необходимо обеспечить...
  • Page 85 РУССКИЙ 2 Совместите отверстия на задней части NWA с шурупами в стене. Подвесьте NWA на шурупах. Вы также можете использовать дополнительный комплект для крепежа к потолку (приобретается отдельно) для крепления NWA на потолке, а не на стене. 5 Подача питания через Ethernet (при необходимости).
  • Page 86 POWER 12VDC (12В постоянного тока). Это приведет к перезапуску NWA. 6 Процедура просмотра сертификата(сертификатов) продукта 1 Посетите сайт www.zyxel.ru. 2 Выберите ваш продукт из выпадающего списка на домашней странице ZyXEL и перейдите на его страницу. 3 Выберите на этой странице нужный вам сертификат.
  • Page 87 SVENSKA SVENSKA Översikt Denna snabbstartguide visar hur du installerar och konfigurerar NWA (märkt Z i exemplet nedan) så att trådlösa klienter kan få åtkomst till ditt kabelnätverk på ett säkert sätt. Se bruksanvisningen för mer information. Ikonen som används i denna snabbstartguide är inte en exakt representation av din NWA.

  • Page 88: Svenska

    SVENSKA 1 Ansluta maskinvara De figurer och skärmbilder som visas i denna snabbstartguide är hämtade från NWA-3166. Din enhet kan skilja sig dock om än på ett obetydligt sätt. 1 Använd den grå Ethernet-kabeln och anslut ETHERNET-porten till en dator för inledande konfiguration.
  • Page 89 SVENSKA 1.1 Indikatorlampor • Indikatorlampan PWR/SYS lyser grön när strömmen är ansluten. • Indikatorlampan ETHN tänds när ETHERNET-porten är rätt ansluten, och blinkar vid trafik. Indikatorlampan blir grön om anslutningen är på 10Mbps, och blir gul om anslutningen är på 100Mbps. Om indikatorlampan ETHN inte tänds, kontrollera kabelanslutningen till NWAs ETHERNET-port.
  • Page 90 SVENSKA Först måste du ställa in datorn att använda en statisk IP-adress i intervallet 192.168.1.3 - 192.168.1.254 och sätt subnetmask på 255.255.255.0. Detta säkerställer att din dator kan kommunicera med NWA. Se din bruksanvisning för information om hur du ställer in datorns IP-adress.
  • Page 91 SVENSKA Om du ändrar lösenordet och sedan glömmer bort det, måste du återställa NWA. Se bruksanvisningen angående hur du använder knappen RESET (återställ). 4 Klicka på Apply (verkställ) för att byta ut fabrikens standardcertifikat för ökad säkerhet; alternativt kan du klicka på...
  • Page 92 SVENSKA 3 Konfigurera NWA 3.1 Konfigurera systeminställningar 1 Klicka på SYSTEM i navigationspanelen. Skärmbilden SYSTEM > General (system - allmänt) visas. beskrivande System Name (systemnamn) identifierar NWA i ditt nätverk. Välj ett namn, eller låt standardnamnet stå kvar. Domain Name (domännamn): Ange ett domännamn om din Internet-leverantör (ISP) fordrar ett sådant för autentisering.
  • Page 93 SVENSKA Konfigurera trådlösa inställningar 1 Klicka på WIRELESS (trådlös) i navigationspanelen. Följande skärm visas. Alla fält är inte tillgängliga för alla modeller. De trådlösa stationerna och NWA måste använda samma SSID, kanal-ID och krypteringsinställningar för trådlös kommunikation. WLAN-adapter: Kontrollera att WLAN1 är valt. Operating Mode (driftläge): Kontrollera att läget Access Point (accesspunkt) är valt.
  • Page 94 SVENSKA RTS/CTS Threshold (RTS/CTS-tröskel): Skickar RTS för alla paket som är större än det antal (byte) som du anger här. Om du är tveksam, låt standardvärdet vara kvar. Fragmentation Threshold (Fragmenteringströskel): Ange ett jämnt nummer mellan 256 och 2346. Detta är den maximala datafragmentstorlek som kan skickas. Om du är tveksam, låt standardvärdet vara kvar.
  • Page 95 SVENSKA 4 Klicka på fliken Security (säkerhet). Kontrollera att Security01 är valt och klicka på Edit (redigera). 5 Här kan du ange säkerhetsinställningar för ditt trådlösa nätverk. Vilka fält du fyller i beror på vilken typ av säkerhet du valt i fältet Security Mode (säkerhetsläge).
  • Page 96 SVENSKA 3.2 Konfigurera IP-inställningar 1 Du måste ställa in NWAs IP- adress på samma subnet som ditt nätverk. Klicka på IP i navigationspanelen. Välj Get automatically from DHCP (hämta automatiskt från DHCP) om du vill låta en DHCP- server i ditt nätverk tilldela en IP-adress till NWA.
  • Page 97 SVENSKA 4 Installera maskinvaran I allmänhet ligger den bästa placeringen för åtkomstpunkten i centrum av det avsedda trådlösa täckningsområdet. För bättre prestanda, montera NWA högt upp på en plats utan hindrande föremål. Fristående Lägg NWA på ett plant och jämnt underlag (t.ex. ett skrivbord eller en hylla) som är tillräckligt starkt för att bära upp vikten av NWA samt anslutningssladdar.
  • Page 98 6 Procedur för att visa en produkts certifikat 1 Gå till www.zyxel.com. 2 Välj din produkt från rullgardinslistrutan på ZyXELs hemsida för att gå till denna produkts sida. 3 Välj det certifikat du vill titta på från denna sida. Mer produkthjälp finns på http://www.support.zyxel.se.

  • Page 99: 简体中文

    简体中文 简体中文 概述 该快速开始指南说明如何对 NWA 进行设置和配置 （在下面的示例中带有 Z 标记） ，以便让 无线客户可以安全地访问有线网络。有关更多信息，请参阅用户指南。 快速开始指南中使用的图标并不能百分百地代表您的 NWA。 编写此快速开始指南时，包括了以下型号 : • NWA-3166 Wireless N Dual-Band Business WLAN Access Point 可能会需要 Internet 访问信息。 要设置无线网络，需要： 1 连接硬件。 2 访问 Web 配置程序。 3 配置 Internet 访问。 4 安装硬件。 5 设置以太网供电...
  • Page 100 简体中文 1 连接硬件 此 《快速开始指南》内显示的图形和界面源自 NWA-3166。您的设备可能 会有些许不同之处。 1 使用灰色 Ethernet （以太网）电缆 , 将 ETHERNET 端口与一台计算机连接，进行初始配 置。 2 仅可使用附带的电源适配器将 POWER 12VDC 插头连接到电源。 在完成网络访问的初始配置之后，请将 NWA 的 ETHERNET 端口连接至以 太网插座。...
  • Page 101 简体中文 1.1 指示灯 • 接通电源时， PWR/SYS 指示灯呈稳定的绿色。 • 如果 ETHERNET 端口连接正常，则 ETHN 指示灯会亮起，通信时，会闪烁。如果连接速 度为 10Mbps, 指示灯变绿，如果为 100Mbps，变黄。 如果 ETHN 指示灯不亮 , 检查连接到 NWA ETHERNET 端口的电缆。 确定您 的计算机网卡工作正常。 2 访问 Web 配置程序 请使用 Internet Explorer 6.0 以上版本或 Firefox 2.0 以上版本，并启动 JavaScript 和关闭弹出窗口阻止功能。 2.1 设置计算机的...
  • Page 102 简体中文 2.2 登录到 Web 配置程序 尽管也可以无线连接到 NWA，但还是强烈建议您将计算机连接到 ETHERNET 端口进行初始配置。 1 启动 web 浏览器。输入 192.168.1.2 （NWA 的默认 IP 地址）作为地址。 如果无法访问 Web 配置程序， 请确保 NWA 的 IP 地址和子网掩码与该计算 机在同一 IP 地址范围内 （参见 2.1） 。 2 单击 Login ( 登录 ) （已输入默认密 码 1234） 。 3 通过输入新密码来更改登录密码，并...
  • Page 103 简体中文 如果在更改密码后忘记了密码，则需要重启 NWA。有关如何使用 RESET 按钮的详细信息，请参阅用户指南。 4 单击 Apply ( 应用 ) 来替换用于增强 安全性的出厂默认证书；如果现在不 需要更换证书，可以单击 Ignore ( 忽 略 ) 以继续进行。 5 此时会显示 STATUS （状态） 屏幕。...
  • Page 104 简体中文 3 配置 NWA 3.1 配置系统设置 1 单击导航面板中的 SYSTEM ( 系统 )。 2 此时会出现 SYSTEM ( 系统 ) > General ( 常规 ) 屏幕。 System Name ( 系统名称 ) 用于识别网络上的 NWA。选择一个特殊的名称，或将其保 留为默认值。 Domain Name ( 域名 )：如果 ISP 需要域名来进行身份认证，则请输入一个。否则，可 以将其保留空白，或自动设置为任何可以显示的名称。 DNS Server(s) (DNS 服务器...
  • Page 105 简体中文 4 配置无线设置 1 在导航面板中单击 WIRELESS ( 无线 )。此时会显示下列屏 幕。 。并非所有型号中，所有字 段均可用。 无线电台与 NWA 必须使用相同的 SSID、频道 ID 和无线通信加密设置。 Operating Mode ( 操作模式 )：确保已选中 Access Point ( 访问点 ) 模式。 802.11 模式 : 选择网络欲采用的无线标准。如果您不确定选择哪一个，则选择 802.11b+g. Channel Width （频道带宽） ( 仅 802.11n/g/802.11n/a 模式 )：选择您想要使用的频道 带宽。如果您不确定，请选择...
  • Page 106 简体中文 RTS/CTS Threshold (RTS/CTS 临界 ): 为大于此处输入之 （字节）数量的所有数据包发 送 RTS。 如果不确定，请留为默认值。 Fragmentation Threshold ( 碎片临界 ): 输入 256 与 2346 间的偶数。这是可发送的最 大数据碎片大小。 如果不确定，请留为默认值。 Beacon Interval ( 信标间隔 ): 输入从 30ms 到 1000ms 的值。 这将告诉网络上的接收设备 在醒来处理呼入信标前可在低功率模式下等待的时间。 如果不确定，请留为默认值。 DTIM: 输入从 1 到 100 的值。这是在广播和多点传送数据包被传输至激活功率管理模式 下的移动客户前等待的时间。...
  • Page 107 简体中文 4 单击安全选项卡。请确保已选 中 Security01，然后单击 Edit ( 编辑 )。 5 可以在此处输入无线网络的安 全设置。 根据在 Security Mode ( 安全模式 ) 字段中所选择的安 全类型的不同，填写的字段会 有所差异。如果无需使用无线安 全，则请选择无。 该示例使用了 WPA2-PSK 安全 （所有无线客户均必须使用相同 的预共享密钥，以便加入网 络） 。 确保所有无线客户端都支持您设 置的安全类型。完成后，单击 Apply ( 应用 )。 如果无线客户端无法与网络通讯， 请确保客户端使用的无线安全设置与 NWA 相 同。...
  • Page 108 简体中文 4.1 配置 IP 设置 1 您需要将 NWA 的 IP 地址设置 为与您的网络位于相同子网络。 单击导航窗格中的 IP。 如果您要让网络上的 DHCP 服 务器为 NWA 配置 IP 地址，请 选择 Get automatically from DHCP ( 自动从 DHCP 获得 )。 如果已有预定要使用的特定 IP 地址，请选择 Use fixed IP address ( 使用固定 IP 地址 )， 并输入该...
  • Page 109 简体中文 5 安装硬件 通常，访问点的最佳位置应为无线覆盖区域的中心。为获得更佳的性能，请将 NWA 安装在 不受阻碍区域的高处。 自立式 请将 NWA 平放在强度足以支撑 NWA 及连接线重量的平坦、水平表面 （例如：桌子或架子） 上。 墙面安装 请依照下列步骤将 NWA 安装在墙壁上。 1 分别将两个螺丝钉 （不包含）拧进墙壁内，间隔为 140 mm （参见步骤 3 中的图片） 。 请使用头部宽度为 6mm ~ 8mm (0.24" ~ 0.31") 的螺丝钉。请勿将螺丝钉完全拧进墙中； 应在螺丝钉的头部和墙面之间保留一小段间隙。 该间隙应足够大，以便能够将螺丝钉的头部滑入螺旋槽内；连接线应在 NWA 背部向下走 线。...
  • Page 110 在下图中， Z 为 NWA， A 为 CAT 5 以太网线材， B 为 PoE 供电器，而 C 为电源线。 您可以通过 ETHERNET 端口将 连接至 PoE 以及通过 POWER 12VDC 端口连接至电源。进行上述操作时，若尚未中断 POWER 12VDC 端口的连接，请勿中断 ETHERNET 端口的连接， 否则会导致 重新启 动。 7 查看产品证书的步骤 1 先访问 www.zyxel.com。 2 在 ZyXEL 主页的下拉列表框中选择产品，以进入产品页面。 3 在该页中选择要查看的证书。...
  • Page 111 繁體中文 繁體中文 概覽 本 《快速入門指引》介紹如何安裝和設定 NWA( 以下範例均標示為 Z )，以便無線用戶端接 取有線網路。請參閱 《使用手冊》 ，取得詳細資訊。 本快速入門指引所用圖示僅供參考，不代表您所選購的 NWA 實況。 本文撰寫之時，本快速入門內容涵蓋下列型號： • NWA-3166 Wireless N Dual-Band Business WLAN Access Point 您可能需要相關網際網路接取資訊。 若要設定無線網路，您需要： 1 連接硬體。 2 使用網頁設定介面。 3 設定網際網路接取。 4 安裝硬體 5 設定乙太網路供電 ( 選擇性 )。...

  • Page 112: 繁體中文

    繁體中文 1 連接硬體 本 《快速入門指引》所用圖例與畫面均來自 NWA-3166， 可能與您的裝置 稍有不同。 1 使用灰色的乙太網路線，將 ETHERNET 埠連接至電腦以進行初始設定。 2 使用隨附的電源轉接器 ( 勿使用其他電源轉接器 ) ， 將 POWER 12VDC 插槽連接到電源 。 完成初步設定後 ， 再將 NWA 的 ETHERNET 埠連接到可以接取網路的乙太 網路插孔。...
  • Page 113 繁體中文 1.1 LED 指示燈 • 連接電源時，PWR/SYS LED 指示燈會持續亮綠燈。 • 如果已經正確連接 ETHERNET 埠，ETHN LED 指示燈會亮起，指示燈閃爍則代表正在傳 輸或接收資料。如果連線速率是 10Mbps，該 LED 亮綠燈；如果連線速率是 100Mbps， 則改亮黃燈 如果 ETHN LED 沒有亮燈，請檢查連至 NWA 上 ETHERNET 埠的電纜。確 認電腦網路卡運作正常。 2 使用網頁設定介面 請使用 Internet Explorer 6.0 以上版本或 Firefox 2.0 以上版本，並啟動 JavaScript 和關閉彈出視窗封鎖功能。 2.1 設定電腦的...
  • Page 114 繁體中文 首先，設定電腦使用介於 192.168.1.3 - 192.168.1.254 之間的靜態 IP 位址，並將子網路遮 罩設為 255.255.255.0。這項作業可以確保您的電腦能和 NWA 裝置通訊。請參閱 《使用手 冊》 ，取得設定電腦 IP 位址的相關資訊。 2.2 登入至網路設定介面 即使已能無線連接至 NWA，但仍建議在初步設定中先將電腦連接到 ETHERNET 埠。 1 啟動您的網頁瀏覽器 輸入位址 192.168.1.2 (NWA 的預設 IP 位址 ) 。 如果無法使用網路設定介面，請確認 NWA 與電腦的 IP 位址及子網路遮罩 位於相同 IP 位址範圍之內 ( 請參閱章節 2.1)。 2 按一下...
  • Page 115 繁體中文 如果變更密碼之後卻忘記新密碼，就需要重新設定 NWA。請參閱 《使用 手冊》 ，了解如何使用 RESET ( 重設 ) 按鈕。 4 按一下 Apply ( 套用 ) 取代原廠預設 檢定資訊以加強安全措施，如果您不 想變更目前的檢定資訊，按一下 Ignore ( 忽略 ) 繼續進行下一步驟。 5 出現 STATUS ( 狀態 ) 畫面。...
  • Page 116 繁體中文 3 設定 NWA 3.1 設定系統設定 1 在導覽面板中按一下 SYSTEM ( 系統 )。 2 出現 SYSTEM > General ( 系統 > 一般 ) 畫面。 System Name ( 系統名稱 ) 用以在網路上辨識 NWA。選擇一個獨特名稱，或保留預設名 稱。 Domain Name ( 網域名稱 )：如果 ISP 要求輸入網域名稱以進行認證，請依要求輸入， 否則，您可以將此欄位保留為空白或設定成系統自動顯示的任何名稱。 DNS Server(s) (DNS 伺服器 )：如果您的 ISP 有提供特定 DNS ( 網域名稱系統 ) 設 定，請選取...
  • Page 117 繁體中文 設定無線設定 1 在導覽面板中按一下 WIRELESS ( 無線網路 )。出現 以下畫面。 欄位顯示會隨機型 變動，不一定出現所有欄位。 無線用戶端與 NWA 必須使用相同的 SSID、頻道 ID 及加密設定，才能 進行無線通訊。 Operating Mode ( 作業模式 )：確定已經選取 Access Point ( 基地台 ) 模式。 802.11 Mode (802.11 模式 )：選取您希望網路使用的無線標準。若不確定如何選擇，請 選取 802.11b+g。 Channel Width ( 頻道頻寬 ) ( 僅限 802.11n/g、802.11n/a 模式 )：選取您要使用的頻道 頻寬。若不確定，請選取...
  • Page 118 繁體中文 RTS/CTS Threshold (RTS/CTS 臨界值 )： 針對位元組大於您在此輸入數字的所有封包， 傳送 RTS。 如果不確定，請保留預設值。 Fragmentation Threshold ( 訊框切割臨界值 )： 輸入介於 256 與 2346 間的偶數。這是 可以傳送的資料片段大小上限。 如果不確定，請保留預設值。 Beacon Interval ( 信標間隔 )： 輸入介於 30ms 至 1000ms 間的數值。 此數值告知網路上 的接收裝置，可在低電源模式下等待多長時間，才喚醒處理內送信標。 如果不確定，請保 留預設值。 DTIM： 輸入介於 1 至 100 間的數值。這是在主動電源管理模式下，廣播與多址傳送封 包傳送到行動用戶端的時數。...
  • Page 119 繁體中文 4 按一下 Security ( 安全 ) 標 籤。確定已經選取 Security01，然後按一下 Edit ( 編輯 )。 5 您可以在此輸入無線網路的安 全設定。系統會根據您在 Security Mode ( 安全模式 ) 欄 位選取的安全措施，變更要填 入的欄位。如果您不想使用無線 安全措施，請選取 None ( 無 )。 本範例使用 WPA2-PSK 安全措 施，在此安全措施下，所有無線 用戶端必須使用相同的預先共用 金鑰加入網路。 確定所有無線用戶端都支援您設 定的安全類型。作業完成之後， 按一下 Apply ( 套用 )。 如果無線用戶端無法與網路通訊...
  • Page 120 繁體中文 3.2 設定 IP 設定 1 您需要將 NWA 的 IP 位址設定 為與您的網路位在相同子網路。 按一下導覽面板中的 IP。 如果您要讓網路上的 DHCP 伺 服器為 NWA 配置 IP 位址，請 選取 Get automatically from DHCP ( 自動從 DHCP 取得 )。 如果已有預定要使用的特定 IP 位址，請選取 Use fixed IP address ( 使用固定 IP 位址 )， 並輸入該...
  • Page 121 繁體中文 4 安裝硬體 一般而言，無線網路基地台最好的放置地點是無線網路覆蓋區域的中央。若要使 NWA 發揮 較佳效能，請將它安裝在高處沒有障礙物的地方。 直立式安裝 將 NWA 放置在平坦的水平表面 ( 桌面或架上 )，此表面必須能夠支撐 NWA 和連接纜線的全 部重量。 壁掛式安裝 依照以下步驟將 NWA 固定在牆面上。 1 在牆上找出一個沒有障礙物干擾的高處位置。 2 在該位置鎖上兩支螺絲釘 ( 非隨附 )，兩者距離須相隔 140 mm。您可以利用本手冊最後 面的圖示正確標出螺絲鑽孔的位置 。 請使用螺絲頭直徑在 6mm ~ 8mm (0.24" ~ 0.31") 之間的螺絲釘。不要把螺絲釘全部旋入牆中， 螺絲頭與牆面之間須留一小段空隙， 此空 隙必須足以讓螺絲頭放進螺絲槽，並讓連接纜線可從...
  • Page 122 除此之外，還需要餽電器或 PoE 裝置 (B) ( 非隨附 ) 乙太網路線 (A) 才可供應電源 (C)。這項功能大幅提高了 NWA(Z) 安裝位置的變動彈性。 您可以透過 ETHERNET 埠將 NWA 連接至 PoE 以及透過 POWER 12VDC 埠連接至電源。進行上述作業時，若尚未中斷 POWER 12VDC 埠的連接，則勿中斷 ETHERNET 埠的連接， 否則會導致 NWA 重新開 機。 6 如何查看產品認證資料 1 前往 www.zyxel.com。 2 在 ZyXEL 首頁的下拉式清單方塊選取您的產品，進入該產品的網頁。 3 在此頁選取您想查看的認證資料。...

  • Page 123: Legal

    Legal Safety Warnings • Do NOT use this product near water, for example, in a wet basement or near a swimming pool. • Do NOT expose your device to dampness, dust or corrosive liquids. • Do NOT store things on the device. •...

  • Page 124: Zyxel Limited Warranty

    ZyXEL shall in no event be held liable for indirect or consequential damages of any kind to the purchaser.
  • Page 125 Disclaimer ZyXEL does not assume any liability arising out of the application or use of any products, or software described herein. Neither does it convey any license under its patent rights nor the patent rights of others. ZyXEL further reserves the right to make changes in any products described herein without notice. This publication is subject to change without notice.
