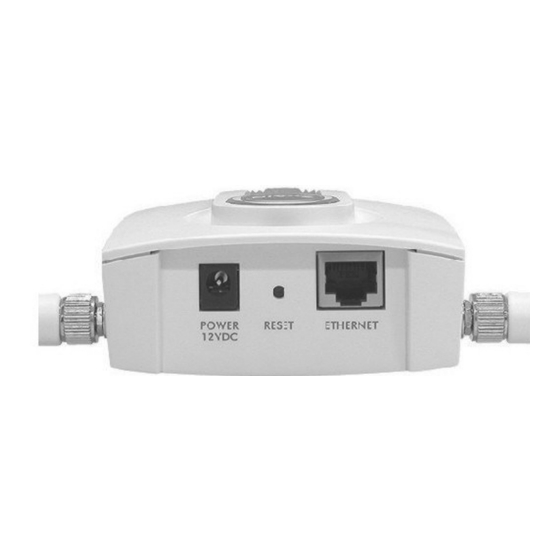

802.11a/b/g wireless access point
Hide thumbs Also See for ZyXEL ZyAIR NWA-3100:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1
NWA-3100
802.11a/b/g Wireless Access Point

Quick Start Guide

Copyright © 2006. All rights reserved.
Version 3.60
10/2006
Edition 1

Table of Contents

1
13
27
41
55
69
83
95
109

Advertisement

Table of Contents
loading

Summary of Contents for ZyXEL Communications ZyXEL ZyAIR NWA-3100

  • Page 1: Table Of Contents

    NWA-3100 802.11a/b/g Wireless Access Point Quick Start Guide Version 3.60 10/2006 Edition 1 Table of Contents ENGLISH DEUTSCH ESPAÑOL FRANÇAIS ITALIANO РУССКИЙ 简体中文 SVENSKA 繁體中文 Copyright © 2006. All rights reserved.
  • Page 2: English

    Overview This Quick Start Guide shows how to set up and configure the NWA-3100 (Z in the figure) to allow wireless clients to securely access your wired network. See your User’s Guide for more information. You may need your Internet access information. To set up your wireless network you need to: 1 Connect the hardware.
  • Page 3: Connect The Hardware

    1 Connect the Hardware 1 Using an Ethernet cable, connect the ETHERNET port to a computer for initial configuration. 2 Connect the POWER 12VDC socket to a power source using only the included power adaptor. Connect the NWA-3100’s ETHERNET port to an Ethernet jack with network access after you have completed the initial configuration.
  • Page 4 1.1 LEDs The PWR and ZyAIR LEDs turn on when the power is connected. The ETHN LED turns on if the ETHERNET port is properly connected. If the PWR LED does not turn on, make sure you are using the correct power adaptor and that the power adaptor is plugged into an appropriate power supply.
  • Page 5 2.1 Set Up Your Computer’s IP Address You must first set your computer to use a static IP address in the 192.168.1.3 - 192.168.1.254 range with a subnet mask of 255.255.255.0. This ensures that your computer can communicate with your NWA-3100. The following instructions are for the Windows 2000, Windows NT and Windows XP operating systems.
  • Page 6 Close the Network Connections window. 2.2 Log Into the Web Configurator Even though you can connect to the NWA-3100 wirelessly, it is recommended that you connect your computer to the ETHERNET port for initial configuration. 1 Launch your web browser. Enter 192.168.1.2 (the NWA-3100’s default IP address) as the address.
  • Page 7 If you change the password and then forget it, you will need to reset the NWA-3100. Refer to the User’s Guide for how to use the RESET button. 4 Click Apply to replace the factory default certificate for added security; alternatively click Ignore to proceed if you do not want to change the certificate now.
  • Page 8 3 Configure Internet Access 1 Click SYSTEM in the navigation panel. 2 The SYSTEM > General screen appears. System Name is for identifying the NWA-3100 on your network. Choose a distinctive name, or leave this at its default. Domain Name: Enter a domain name if your ISP requires one for authentication. Otherwise you can leave it blank or set to whatever may have displayed automatically.
  • Page 9 4 Click WIRELESS in the navigation panel. The following screen appears. The wireless stations and the NWA-3100 must use the same SSID, channel ID and encryption settings for wireless communication. Operating Mode: Ensure that Access Point mode is selected. 802.11 Mode: Select the wireless standard you want your network to use. If all the wireless clients support IEEE 802.11a, select 802.11a.
  • Page 10 7 Click the Security tab. Ensure that Security01 is selected and click Edit. 8 This is where you can enter the security settings for your wireless network. The fields you fill in differ according to the type of security you select in the Security Mode field.
  • Page 11: Install The Hardware

    10 Change the wireless settings in the wireless stations to match those of the NWA- 3100. Refer to your wireless adapter’s documentation. If you change the NWA-3100’s IP address, you must use the new IP address when you next access the web configurator. The device is now ready to connect to your wired network.
  • Page 12 4.2 Hardware Mounting In general, the best location for the access point is at the center of your intended wireless coverage area. For better performance, mount the NWA-3100 high up in an area that is free of obstructions. Free-standing Lie your NWA-3100 on a flat, level surface (a desk or shelf, for example) that is strong enough to support the weight of the NWA-3100 with connection cables.
  • Page 13 3 Align the holes on the back of the NWA-3100 with the screws on the wall. Hang the NWA-3100 on the screws. 5 Set Up Power Over Ethernet (Optional) Power over Ethernet (PoE) is the ability to provide power to your NWA-3100 via an 8-pin CAT 5 Ethernet cable, eliminating the need for a nearby power source.
  • Page 14: Deutsch

    Übersicht In dieser Kurzanleitung erfahren Sie, wie der NWA-3100 (im Beispiel unten mit einem Z gekennzeichnet) installiert und konfiguriert wird, damit Wireless-Clients sicher auf Ihr kabelgebundenes Netzwerk zugreifen können. Weitere Informationen finden Sie im Benutzerhandbuch. Halten Sie die Daten für Ihren Internetzugang bereit. Um das Drahtlosnetzwerk einzurichten, müssen Sie: 1 Die Hardware anschließen.
  • Page 15 1 Anschließen der Hardware 1 Verbinden Sie für die Erstkonfiguration den ETHERNET-Anschluss mit einem Ethernet- Kabel mit dem Computer. 2 Verbinden Sie die 12VDC-Netzanschlussbuchse POWER das Gerät mit dem mitgelieferten Netzadapter an das Stromnetz an. Nachdem Sie die Erstkonfiguration durchgeführt haben, verbinden Sie den ETHERNET-Anschluss des NWA-3100 mit einem Ethernetanschluss mit Netzwerkverbindung.
  • Page 16 1.1 LED-Anzeigen Sobald das Gerät mit Strom versorgt wird, beginnen die LED-Anzeigen PWR und ZyAIR zu leuchten. Die LED-Anzeige ETHN beginnt zu leuchten, wenn der ETHERNET-Anschluss richtig angeschlossen ist. Wenn die LED-Anzeige PWR nicht leuchtet, prüfen Sie, ob der richtige Netzadapter verwendet wird und ob der Adapter an eine funktionierende Steckdose angeschlossen wurde.
  • Page 17 2.1 Einrichten der IP-Adresse des Computers Zuerst müssen Sie Ihren Computer so einrichten, dass er eine statische IP-Adresse im Bereich 192.168.1.3 - 192.168.1.254 mit der Subnetzmaske 255.255.255.0 verwendet. Auf diese Weise kann Ihr Computer mit dem NWA-3100 kommunizieren. Die folgende Beschreibung betrifft die Betriebssysteme Windows 2000, Windows NT und Windows XP.
  • Page 18 192.168.1.3 - 192.168.1.254), im Feld Subnet mask eine Subnetz-Maske (255.255.255.0) und im Feld Default gateway das Standard-Gateway (192.168.1.2) ein. 7 Klicken Sie auf OK, um das Fenster Internet Protocol (TCP/IP) Properties (Internetprotokolleigenschaften (TCP/IP)) zu schließen. 8 Klicken Sie auf Close (Schließen) (bei Windows 2000/NT auf OK), um das Fenster Local Area Connection Properties (Eigenschaften von LAN-Verbindung) zu schließen.
  • Page 19 3 Ändern Sie das Kennwort, indem Sie ein neues Kennwort eingeben und auf Apply (Übernehmen) klicken. Notieren Sie sich das neue Kennwort und bewahren Sie die Notiz an einem sicheren Ort auf. Wenn Sie das neue Kennwort vergessen haben, muss der NWA-3100 zurückgesetzt werden.
  • Page 20 3 Konfigurieren des Internetzugriffs 1 Klicken Sie in der Navigationsleiste auf SYSTEM (System). 2 Das Fenster SYSTEM > General (System > Allgemein) erscheint. Der System Name (Systemname) identifiziert den NWA-3100 in Ihrem Netzwerk. Wählen Sie einen Namen oder belassen Sie diesen als Standard. Domain Name (Domainname): Geben Sie einen Domainnamen ein, wenn Ihr Internetdienstanbieter diesen für die Authentifizierung benötigt.
  • Page 21 4 Klicken Sie in der Navigationsleiste auf WIRELESS (Drahtlos). Das folgende Fenster erscheint. Die Drahtlosstationen und der NWA-3100 müssen für die Drahtloskommunikation dieselbe SSID, dieselbe Kanal-ID und dieselben Verschlüsselungseinstellungen verwenden. Operating Mode (Betriebsmodus): Wählen Sie als Betriebsmodus die Option Access Point.
  • Page 22 6 Klicken Sie auf die Registerkarte SSID. Das folgende Fenster erscheint. Die Standard-SSID (Name des Netzwerks) des SSID03 ist ZyXEL03, und seine Standard- Sicherheitseinstellung ist Security01. Wenn die Einstellungen anders sind, oder wenn Sie die SSID ändern möchten, wählen Sie SSID03, und klicken Sie auf Edit (Bearbeiten), um die Einstellungen zu ändern.
  • Page 23 8 Hier können Sie die Sicherheitseinstellungen für Ihr Drahtlosnetzwerk eingeben. Je nachdem, welchen Sicherheitstyp Sie im Feld Security Mode (Sicherheitsmodus) wählen, werden andere Felder angezeigt. Wählen Sie None (Keine), wenn Sie keinen Sicherheitsmodus verwenden möchten. In diesem Beispiel wird der Sicherheitsmodus WPA2-PSK verwendet.
  • Page 24 10 Ändern Sie die Drahtlosparameter der Drahtlosstationen, damit diese mit denen des NWA-3100 übereinstimmen. Lesen Sie dazu die Dokumentation des Drahtlosadapters. Wenn Sie die IP-Adresse des NWA-3100 ändern, müssen Sie beim nächsten Zugriff auf den Web-Konfigurator die neue IP-Adresse verwenden. Das Gerät kann nun, an das kabelgebundene Netzwerk angeschlossen werden.
  • Page 25 Führen Sie die nachfolgend beschriebenen Schritte aus, um die mitgelieferten Antennen anzuschließen. 1 Die Antennenanschlüsse befinden sich an beiden Seiten des NWA-3100. 2 Schrauben Sie die Antennen im Uhrzeigersinn in die Antennenanschlüsse. Die Antennen müssen senkrecht zum Boden und parallel zueinander stehen. Stellen Sie sicher, dass die Antennen fest in die Anschlüsse eingeschraubt sind.
  • Page 26 Stellen Sie sicher, dass die Schrauben fest in der Wand eingeschraubt und stark genug sind, um das Gewicht des NWA-3100 mit den Anschlusskabeln zu tragen. 3 Richten Sie die Kabel. Führen Sie die Anschlusskabel entlang der Rückseite des NWA-3100 (siehe Abbildung). ODER: Führen Sie die Anschlusskabel nach oben entlang der Decke.
  • Page 27 Um das Ethernet-Kabel (A) mit Strom (C) zu versorgen, wird zudem ein Einspeise- oder PoE-Gerät (B) (nicht im Lieferumfang enthalten) benötigt. Dieses Leistungsmerkmal erhöht die Flexibilität in der Positionswahl des NWA-3100 (Z). 6 Schritte zum Ansehen von Produktzertifizierung(en) 1 Besuchen Sie www.zyxel.com. 2 Wählen Sie auf der ZyXEL-Homepage aus der Liste der Produkte Ihr Produkt aus.
  • Page 28: Español

    Vista previa Esta Guía de instalación rápida le muestra cómo instalar y configurar el NWA-3100 (marcado como Z en el ejemplo de abajo) para permitir a los clientes inalámbricos acceder de forma segura a su red inalámbrica. Vea su Guía del usuario para más información. Puede que necesite su acceso a Internet para más información.
  • Page 29 1 Conectar el hardware 1 Con un cable Ethernet, conecte el puerto ETHERNET a un ordenador para la configuración inicial. 2 Conecte el zócalo POWER 12VDC a una toma de corriente utilizando únicamente el adaptador de corriente incluido. Conecte el puerto ETHERNET del NWA-3100 a una clavija Ethernet con acceso a la red tras haber completado la configuración inicial.
  • Page 30 1.1 LEDs Los LEDs PWR y ZyAIR se encienden cuando la corriente está conectada. El LED ETHN se enciende si el puerto ETHERNET está correctamente conectado. Si el LED PWR no se enciende, asegúrese de utilizar el adaptador de corriente correcto y de que el adaptador de corriente esté enchufado en una toma de corriente apropiada.
  • Page 31 2.1 Configurar la dirección IP de su ordenador Primero debe ajustar su ordenador para utilizar una dirección IP estática dentro del rango 192.168.1.3 - 192.168.1.254 con una máscara de subred 255.255.255.0. Esto asegura que su ordenador pueda comunicarse con su NWA-3100. Las siguientes instrucciones son para los sistemas operativos Windows 2000, Windows NT y Windows XP.
  • Page 32 7 Haga clic en OK (Aceptar) para cerrar la ventana Internet Protocol (TCP/IP) Properties (Popiedades de Protocolo Internet (TCP/IP)) 8 Haga clic en Close (Cerrar) (OK (Aceptar) en Windows 2000/NT) para cerrar la ventana Local Area Connection Properties (Propiedades de conexión de área local). Cierre la ventana Network Connections (Conexiones de red).
  • Page 33 3 Cambie la contraseña de acceso introduciendo una nueva contraseña y haciendo clic en Apply (Aplicar). Asegúrese de grabar la nueva contraseña y guardarla en un lugar seguro. Si cambia la contraseña y la olvida, necesitará reiniciar el NWA-3100. Consulte la Guía del usuario para cómo utilizar el botón RESET. 4 Haga clic en Apply (Aplicar) para cambiar el certificado predeterminado de fábrica para...
  • Page 34 3 Configurar el acceso a Internet 1 Haga clic en SYSTEM (SISTEMA) en el panel de navegación. 2 Aparecerá la pantalla SYSTEM > General. System Name (Nombre del sistema) es para identificar el NWA-3100 en su red. Elija un nombre identificativo o deje el predeterminado. Domain Name (Nombre de dominio): Escriba un nombre de dominio si su ISP requiere uno para la autenticación.
  • Page 35 4 Haga clic en WIRELESS (INALÁMBRICO) en el panel de navegación. Aparecerá la siguiente pantalla. Las estaciones inalámbricas y el NWA-3100 deben utilizar la misma configuración SSID, ID de canal y cifrado para la comunicación inalámbrica. Operating Mode (Modo de operación): Asegúrese de haber seleccionado el modo Access Point (Punto de acceso).
  • Page 36 6 Haga clic en la ficha SSID. Aparecerá la siguiente pantalla. El SSID del SSID03 (el nombre de la red) es ZyXEL03 y su configuración predeterminada de Security (Seguridad) es Security01. Si la configuración es diferente o si desea cambiar el SSID, seleccione SSID03 y haga clic en Edit (Editar) para cambiar la configuración.
  • Page 37 8 Aquí es donde puede introducir la configuración de seguridad para su red inalámbrica. Los campos que rellene se diferencian según el tipo de seguridad que seleccione en el campo Security Mode (Modo de seguridad). Seleccione None (Ninguno) si no desea utilizar la seguridad inalámbrica.
  • Page 38 10 Cambie la configuración inalámbrica en las estaciones inalámbricas para que coincida con la del NWA-3100. Consulte la documentación de su adaptador inalámbrico. Si cambia la dirección IP de su NWA-3100, deberá utilizar la nueva dirección IP la próxima vez que acceda al configurador Web. El dispositivo ya está...
  • Page 39 4.2 Instalación del montaje para hardware En general, la mejor ubicación para el punto de acceso es en el centro del área de cobertura. Para un mejor rendimiento, monte el NWA-3100 hacia arriba sin obstrucciones. Libre y de pie Coloque su NWA-3100 en una superficie plana, nivelada (en una mesa o estante) lo suficientemente fuerte como para soportar el peso del NWA-3100 con sus cables de conexión.
  • Page 40 Pase los cables de conexión por la parte posterior hacia arriba o por el borde del techo. 4 Alinee los agujeros en la parte posterior del NWA- 3100 con los tornillos en la pared. Cuelgue el NWA- 3100 con los tornillos. 5 Corriente sobre Ethernet (PoE) La Corriente sobre Ethernet (PoE) es la capacidad de suministrar alimentación a su NWA- 3100 a través de un cable Ethernet CAT 5 de 8 contactos, eliminando la necesidad de una...
  • Page 41 También necesitará un dispositivo inyector o PoE (B) (no incluido) para suministrar corriente (C) al cable Ethernet (A). Esta característica permite una mayor flexibilidad para la ubicación de su NWA-3100 (Z). 6 Procedimiento para ver la(s) certificación(es) del producto 1 Vaya a www.zyxel.com. 2 Seleccione su producto de la lista desplegable en la página inicial de ZyXEL para ir a la página de ese producto.
  • Page 42 Présentation Ce guide de mise en route rapide indique comment installer et configurer le NWA-3100 (marqué d'un Z dans l'exemple ci-dessous) pour permettre aux clients sans fil d’accéder en toute sécurité à votre réseau câblé. Consultez votre Guide de l'utilisateur pour plus d'informations.
  • Page 43: Français

    1 Connecter le matériel 1 Utilisez un câble Ethernet, connectez le port ETHERNET à un ordinateur pour effectuer la configuration initiale. 2 Connectez la prise d’POWER 12VDC à une source de courant en utilisant uniquement l’adaptateur d’alimentation fourni. Connectez le port ETHERNET du NWA-3100 à une prise Ethernet avec accès au réseau après avoir terminé...
  • Page 44 1.1 LED Les LED PWR et ZyAIR s’allument quand l’alimentation est connectée. La LED ETHN s'allume si le port ETHERNET est correctement connecté. Si la LED PWR ne s'allume pas, vérifiez que vous utilisez l’adaptateur d’alimentation correct et que l’adaptateur d’alimentation est branché dans une prise de courant appropriée.
  • Page 45 2.1 Paramétrez l'adresse IP de votre ordinateur Vous devez d'abord paramétrer votre ordinateur pour qu'il utilise une adresse IP statique dans la plage 192.168.1.3 à 192.168.1.254 avec un masque de sous-réseau de 255.255.255.0. Cela assure que votre ordinateur peut communiquer avec votre NWA- 3100.
  • Page 46 192.168.1.3 - 192.168.1.254), Subnet mask (Masque de sous-réseau) (255.255.255.0), et Default gateway (Passerelle par défaut) (192.168.1.2). 7 Cliquez sur OK pour fermer la fenêtre Internet Protocol (TCP/IP) Properties (Propriétés de protocole (TCP/IP) Internet). 8 Cliquez sur Close (Fermer) (OK dans Windows 2000/NT) pour fermer la fenêtre Local Area Connection Properties (Propriétés de connexion au réseau local).
  • Page 47 3 Changez le mot de passe d'ouverture de session en entrant un nouveau mot de passe et cliquez sur Apply (Appliquer). Prenez soin d'enregistrer le nouveau mot de passe et conservez-le dans un endroit sûr. Si vous changez le mot de passe et que vous l'oubliez, vous devrez réinitialiser le NWA-3100.
  • Page 48 3 Configurer l'accès à Internet 1 Cliquez sur System (SYSTÈME) dans le panneau de navigation. 2 L'écran System (SYSTÈME) >General (Général) apparaît. System Name (Nom du système) sert à identifier le NWA-3100 sur votre réseau. Choisissez un nom distinctif, ou laissez celui-ci à sa valeur par défaut. Domain Name (Nom de domaine) : Entrez un nom de domaine si votre ISP en demande un pour authentification.
  • Page 49 4 Cliquez sur WIRELESS (SANS FIL) dans le panneau de navigation. L’écran suivant apparaît. Les stations sans fil et le NWA-3100 doivent utiliser le même SSID, ID de canal et paramètres de cryptage pour la communication sans fil. Operating Mode (Mode de fonctionnement) : Vérifiez que Access Point (le mode Point d'accès) est sélectionné.
  • Page 50 6 Cliquez sur l'onglet SSID. L’écran suivant apparaît. Le SSID03 (le nom du réseau) par défaut le SSID03 est ZyXEL03 et son paramètre de Security (Sécurité) par défaut est Security01 (Security01). Si les paramètres sont différents, ou si vous voulez changer le SSID, sélectionnez SSID03 et cliquez sur Edit (Editer) pour changer les...
  • Page 51 FRANÇAIS 8 C'est l'endroit où vous pouvez enter les paramètres de sécurité pour votre réseau sans fil. Les champs que vous avez remplis diffèrent en fonction des types de sécurité que vous sélectionnez dans le champ Security Mode (Mode Sécurité). Sélectionnez None (Aucun) si vous ne voulez pas utiliser la sécurité...
  • Page 52 10 Changez les paramètres sans fil dans les stations sans fil pour qu’ils correspondent à ceux du NWA-3100. Consultez la documentation de votre adaptateur sans fil. Si vous changez l’adresse IP NWA-3100du , vous devrez utiliser la nouvelle adresse IP, la prochaine fois, quand vous accéderez au configurateur web.
  • Page 53 4.2 Installation de montage matériel En général, le meilleur emplacement pour le point d’accès est au centre de votre zone de couverture sans fil. Pour obtenir de meilleures performances, montez le NWA-3100 sur un point élevé et sans obstructions. Auto-stable Placez votre NWA-3100 sur une surface plane, de niveau (sur un bureau ou une étagère) assez solide pour supporter le poids du NWA-3100 avec les câbles de connexion.
  • Page 54 4 Alignez les trous au dos du NWA-3100 avec les vis sur le mur. Suspendez le NWA- 3100 aux vis. 5 PoE (Alimentation électrique par câble Ethernet) PoE (Power over Ethernet) est la possibilité de fournir l’alimentation à votre NWA-3100 via un câble Ethernet CAT 5 8 broches, éliminant la nécessité...
  • Page 55 FRANÇAIS...
  • Page 56 Cenni generali La presente guida introduttiva fornisce informazioni sull'impostazione e la configurazione di NWA-3100 (contrassegnato Z nell'esempio sotto) per consentire ai clienti wireless di accedere in modo sicuro alla rete cablata. Consultare la propria Guida utente per ulteriori informazioni. È possibile che occorra reperire le informazioni sul proprio accesso a Internet.
  • Page 57: Italiano

    1 Collegamento dell'hardware 1 Per mezzo di un cavo Ethernet, collegare la porta ETHERNET ad un computer per la configurazione iniziale. 2 Collegare la porta POWER 12VDC a una sorgente di alimentazione utilizzando esclusivamente l'alimentatore fornito in dotazione. Collegare la porta ETHERNET di NWA-3100 a un jack Ethernet con accesso alla rete dopo aver completato la configurazione iniziale.
  • Page 58 1.1 LED Quando viene collegata l’alimentazione i LED PWR ZyAIR si accendono. Il LED ETHN si accende solo se la porta ETHERNET è correttamente collegata. Se il LED PWR non si accende, assicurarsi di utilizzare l’alimentatore corretto e che l’alimentatore sia collegato ad una presa di corrente attiva. Scollegare l’alimentatore e ricollegarlo.
  • Page 59 2.1 Impostare l'indirizzo IP del computer È dapprima necessario configurare il computer per utilizzare un indirizzo IP statico nell’intervallo tra 192.168.1.3 e 192.168.1.254 con un subnet mask di 255.255.255.0. In questo modo ci si assicura che il computer possa comunicare con lo NWA-3100. Le seguenti istruzioni riguardano i sistemi operativi Windows 2000, Windows NT e Windows XP.
  • Page 60 7 Fare clic su OK per chiudere la finestra Internet Protocol (TCP/IP) Properties (Protocollo Internet (TCP/IP) - Proprietà). 8 Fare clic su Close (Chiudi) (OK in Windows 2000/NT) per chiudere la finestra Local Area Connection Properties window (Connessione alla rete locale - Proprietà). Chiudere la finestra Network Connections (Connessioni di rete).
  • Page 61 3 Cambiare la password di accesso immettendo una nuova password e facendo clic su Appy (applica). Registrare la nuova password e conservarla in un luogo sicuro. Se la password viene cambiata e la si dimentica, sarà necessario resettare NWA-3100. Fare riferimento alla Guida utente per informazioni sull’uso del pulsante RESET.
  • Page 62 3 Configurare l'accesso a Internet 1 Fare clic su SYSTEM (SISTEMA) nel pannello di navigazione. 2 Appare la schermata SYSTEM (SISTEMA) > Genera (Generale). System Name (nome sistema) consente di identificare NWA-3100 sulla rete. Scegliere un nome distintivo o lasciare quello predefinito. Domain Name (Nome dominio): immettere un nome di dominio se il proprio ISP ne richiede uno per l'autenticazione.
  • Page 63 4 Fare clic su WIRELESS (WIRELESS) nel pannello di navigazione. Appaiono le schermate seguenti. Le stazioni wireless e NWA-3100 devono utilizzare lo stesso SSID, ID di canale e impostazione di crittografia per consentire la comunicazione wireless. Operating Mode (Modalità operative): verificare che sia selezionata la modalità Access Point.
  • Page 64 6 Selezionare la scheda SSID. Appaiono le schermate seguenti. Il SSID predefinito di SSID03 (nome della rete) è ZyXEL03 e la relativa impostazione di Security (Sicurezza) predefinita Security01 (Security01). Se le impostazioni sono diverse, o se si desidera cambiare il SSID, scegliere SSID03 e fare clic su Edit (Modifica) per cambiare le impostazioni.
  • Page 65 8 In questo campo è possibile immettere le impostazioni di sicurezza della rete wireless. I campi compilati variano a seconda del tipo di sicurezza selezionata nel campo Security Mode (Modalità di sicurezza). Selezionare None (Nessuno) se non si desidera utilizzare la sicurezza wireless. Questo esempio utilizza la sicurezza WPA2-PSK, nella quale tutti i clienti wireless...
  • Page 66 Il dispositivo è ora pronto a connettersi alla rete cablata. Questa operazione può essere eseguita in questo momento o dopo aver installato l'hardware. Se i client wireless non possono accedere alla rete cablata, verificare che l'indirizzo IP e che la subnet mask di NWA-3100 e dei computer sulla rete siano compresi nel medesimo intervallo.
  • Page 67 Posizionare il dispositivo NWA-3100 su una superficie piana e stabile (una scrivania o una mensola), forte abbastanza da sostenere il peso del dispositivo con i cavi di connessione. Montaggio a muro Seguire i seguenti punti per applicare NWA-3100 ad una parete. 1 Individuare una posizione elevata sul muro che sia esente da ostacoli.
  • Page 68 4 Allineare i fori presso la parte posteriore di NWA- 3100 con le viti sulla parete. Appendere NWA- 3100 sulle viti. 5 Power over Ethernet (PoE) Power over Ethernet (PoE) consente di fornire elettricità a NWA-3100 per mezzo di un cavo Ethernet CAT 5 a 8 poli, eliminando la necessità...
  • Page 69 ITALIANO...
  • Page 70: Русский

    Обзор В этом Руководство по быстрому запуску будет рассказано о том, как подключить и настроить NWA-3100 (помеченный Z в приведенном ниже примере), что даст возможность беспроводным клиентам получать безопасный доступ к проводной сети. Смотрите руководство пользователя для получения дополнительной информации. Вам...
  • Page 71 1 Подключение оборудования 1 При помощи кабеля Ethernet подключите порт ETHERNET к вашему компьютеру для начальной настройки. 2 Подключите питание к разъему POWER 12VDC, используя для этого включенный в комплект адаптер питания. После выполнения начальной настройки подключите порт ETHERNET вашего NWA-3100 к разъему Ethernet, которые имеет доступ к сети. РУССКИЙ...
  • Page 72 1.1 Светодиодные индикаторы При включении питания загораются индикаторы PWR и ZyAIR. Индикатор ETHN включается при правильном подключении порта ETHERNET. Если индикатор PWR не включился, то проверьте тип сетевого адаптера и соответствие сети питания. Отключите из розетки сетевой адаптер и снова его включите. Если устройство опять не работает должным...
  • Page 73 2.1 Установка IP-адреса вашего компьютера Вначале вы должны установить использование статического IP-адреса в диапазоне 192.168.1.3 - 192.168.1.254 с маской подсети 255.255.255.0. Это гарантирует, что ваш компьютер сможет соединяться с NWA-3100. Приведенные ниже инструкции относятся к операционным системам Windows 2000, Windows NT и Windows XP. 1 Для...
  • Page 74 7 Нажмите OK, чтобы закрыть окно Internet Protocol (TCP/IP) Properties (Свойства Интернет протокола TCP/IP). Нажмите Close (Закрыть) (OK для Windows 2000/ NT), чтобы закрыть окно Local Area Connection Properties (Свойства подключений по локальной сети). Закройте окно Network Connections (Сетевые подключения). 2.2 Доступ...
  • Page 75 3 Измените пароль входа в систему, введя новый, и нажмите на Apply (Применить). Запишите новый пароль и положите в безопасное место. Если вы изменили пароль, а потом его забыли, то вам придется переустановить NWA-3100. О том, как использовать кнопку RESET (СБРОС) можно...
  • Page 76 3 Настройка доступа сети Интернет 1 Щелкните на SYSTEM (СИСТЕМА) на панели навигации. 2 Появится окно SYSTEM (СИСТЕМА) > General (Общие). System Name (Системное имя) используется для идентификации NWA-3100 в вашей сети. Выберите описательное имя или оставьте предложенное по умолчанию. Domain Name (Имя...
  • Page 77 4 Щелкните на WIRELESS (БЕСПРОВОДНАЯ) на панели навигации. Появится следующее окно. Для создания сети беспроводная станция и NWA-3100 должны иметь одинаковые SSID, идентификатор канала и настройки шифрования. Operating Mode (Режим работы): Убедитесь, что выбран режим Access Point (Точка доступа). 802.11 Mode (Режим 802.11): Выберите беспроводной стандарт, который вы хотите использовать.
  • Page 78 РУССКИЙ 6 Щелкните на вкладке SSID. Появится следующее окно. В профиле SSID03 по умолчанию установлено SSID (имя сети) - ZyXEL03 и настройка Security (Безопасность) - Security01. Если ваши настройки отличаются от приведенных, или если вы хотите изменить SSID, то выберите SSID03 и щелкните...
  • Page 79 РУССКИЙ 8 Здесь вы можете ввести настройки безопасности вашей беспроводной сети. Вносимые вами изменения в настройки должны соответствовать типу безопасности, выбранному в поле Security Mode (Режим безопасности). Выберите None (Нет) если вы не хотите использовать беспроводную безопасность. В этом примере используется стандарт...
  • Page 80 10 Измените беспроводные настройки беспроводных станций так, чтобы они совпадали с NWA-3100. Обратитесь к документации для вашего беспроводного адаптера. Если вы изменили IP-адрес NWA-3100, то вы должны использовать новый IP-адрес при следующем доступе к веб-конфигуратору. Сейчас устройство подготовлено для подключения к проводной сети. Вы может сделать...
  • Page 81 4.2 Монтаж оборудования В общем, наилучшей точкой установки точки доступа является центр зоны, в которой нужно обеспечить покрытие беспроводной сети. Для достижения наилучшей производительности установите NWA-3100 повыше, в свободном от препятствий месте. Свободно стоящее расположение Положите NWA-3100 на плоскую горизонтальную поверхность (стол или полку, например), достаточно...
  • Page 82 3 Совместите отверстия на задней части NWA-3100 с шурупами в стене. Подвесьте NWA-3100 на шурупах. 5 Подача питания через Ethernet (по выбору). Питание через Ethernet (PoE) - это возможность обеспечения вашего NWA-3100 питанием через 8-жильный кабель CAT 5 Ethernet, при использовании которого нет необходимости...
  • Page 83 РУССКИЙ...
  • Page 84: 简体中文

    概述 该快速开始指南说明如何对 NWA-3100 进行设置和配置 (在下面的示例中带有 Z 标记) ,以 便让无线客户可以安全地访问有线网络。有关更多信息,请参阅用户指南。 可能会需要 Internet 访问信息。 要设置无线网络,需要: 1 连接硬件。 2 访问 Web 配置程序。 3 配置 Internet 访问。 4 安装硬件。 5 设置以太网供电 (可选) 。 简体中文 简体中文...
  • Page 85 1 连接硬件 1 使用以太网电缆将 ETHERNET 端口连接到计算机进行初始配置。 2 仅可使用附带的电源适配器将 POWER 12VDC 插头连接到电源。 在完成网络访问的初始配置之后,请将 NWA-3100 的 ETHERNET 端口连 接至以太网插座。 简体中文...
  • Page 86 1.1 指示灯 指示灯 PWR 和 ZyAIR 会在连接电源后亮起。如果 ETHERNET 端口连接正常,则 ETHN 指 示灯会亮起。 如果 PWR 指示灯不亮,则请确保使用了正确的电源适配器,以及已将电源 适配器插入到了正确的电源中。拔下电源适配器,并重新插入。如果错误依 然存在,则可能是硬件问题。在这种情况下,应与供应商联系。 如果 ETHN 指示灯不亮,则请检查连接到 NWA-3100 ETHERNET 端口的 线材。确保计算机的网络适配器工作正常。 2 访问 Web 配置程序 可以使用 Internet Explorer 6.0 及其后续版本,或 Netscape Navigator 7.0 及其后续版本 (带有 JavaScript 支持) 。 2.1 设置计算机的...
  • Page 87 在 Windows 2000/NT 中, 单击 Start ( 开始 ) > Settings ( 设置 ) > Control Panel ( 控制面 板 )。 2 在 Windows XP 中,单击 Network Connections ( 网络连接 )。 在 Windows 2000/NT 中,单击 Network and Dial-up Connections ( 网络和拨号连接 )。 3 右键单击...
  • Page 88 2.2 登录到 Web 配置程序 尽管也可以无线连接到 NWA-3100,但还是强烈建议您将计算机连接到 ETHERNET 端口进行初始配置。 1 启动 web 浏览器。输入 192.168.1.2 (NWA-3100 的默认 IP 地址)作为地 址。 如果无法访问 Web 配置程序,请确保 NWA-3100 的 IP 地址和子网掩码与 该计算机在同一 IP 地址范围内 (参见 彻竊 2.1) 。 2 单击 Login ( 登录 ) (已输入默认密 码 1234) 。 3 通过输入新密码来更改登录密码,并...
  • Page 89 4 单击 Apply ( 应用 ) 来替换用于增强 安全性的出厂默认证书;如果现在不 需要更换证书,可以单击 Ignore ( 忽 略 ) 以继续进行。 5 此时会出现 MAIN MENU ( 主菜单 ) 屏 幕。 简体中文...
  • Page 90 3 配置 Internet 访问 1 单击导航面板中的 SYSTEM ( 系统 )。 2 此时会出现 SYSTEM ( 系统 ) > General ( 常规 ) 屏幕。 System Name ( 系统名称 ) 用于识别网络上的 NWA-3100。选择一个特殊的名称,或 将其保留为默认值。 Domain Name ( 域名 ):如果 ISP 需要域名来进行身份认证,则请输入一个。否则,可 以将其保留空白,或自动设置为任何可以显示的名称。 DNS Server(s) (DNS 服务器 ):如果 ISP 给了您特定的 DNS (域名系统)设置,则请 在此处输入。否则,请将这些字段保留默认值。...
  • Page 91 4 在导航面板中单击 WIRELESS ( 无线 )。此时会显示下列屏幕。 无线电台与 NWA-3100 必须使用相同的 SSID、频道 ID 和无线通信加密设 置。 Operating Mode ( 操作模式 ):确保已选中 Access Point ( 访问点 ) 模式。 802.11 Mode (802.11 模式 ):选择网络欲采用的无线标准。如果所有无线客户均支持 IEEE 802.11a,则请选择 802.11a。否则,请选择 802.11b+g。 Choose Channel ID ( 选择频道 ID):选择网络欲采用的无线频道。要让 NWA-3100 自动 选择频道,请单击...
  • Page 92 7 单击安全选项卡。请确保已选 中 Security01,然后单击 Edit ( 编辑 )。 8 可以在此处输入无线网络的安 全设置。 根据在 Security Mode ( 安全模式 ) 字段中所选择的安 全类型的不同,填写的字段会 有所差异。如果无需使用无线安 全,则请选择无。 该示例使用了 WPA2-PSK 安全 (所有无线客户均必须使用相同 的预共享密钥,以便加入网 络) 。 请确保所有的无线客户都可以使 用设置的安全类型。完成后,单 击 Apply ( 应用 )。 9 单击导航面板中的 IP。 如果拥有可以使用的 IP 地址, 请选择...
  • Page 93 10更改无线电站中的无线设置,以匹配 NWA-3100 中的无线设置。请参阅无线适配器的文 档资料。 如果更改了 NWA-3100 的 IP 地址,则在下次访问 web 配置程序时,必须 使用新的 IP 地址。 现在,可以将设备连接到有线网络了。您可以立即将设备连接到有线网络,或在安装硬件时 连接。 如果无线客户无法访问有线网络,则请检验 NWA-3100 的 IP 地址和子网掩 码是否与网络上的计算机处于相同范围内。如果 ETHN 指示灯不亮,则请 检查 NWA-3100 与计算机或集线器之间的线材。 4 安装硬件 4.1 安装天线 面对 NWA-3100 的正面,右边的天线 (主天线)负责传输和接收;左边的 天线仅可接收。 1 将天线按顺时针方向拧进 NWA-3100 端 的天线连接器。天线应垂直于地面,并彼...
  • Page 94 请将 NWA-3100 平放在强度足以支撑 NWA-3100 及连接线重量的平坦、水平表面 (例如: 桌子或架子)上。 墙面安装 请依照下列步骤将 NWA-3100 安装在墙壁上。 1 分别将两个螺丝钉 (不包含)拧进墙壁内,间隔为 60mm (参见步骤 3 中的图片) 。请 使用头部宽度为 6mm ~ 8mm (0.24" ~ 0.31") 的螺丝钉。请勿将螺丝钉完全拧进墙中;应 在螺丝钉的头部和墙面之间保留一小段间隙。 该间隙应足够大,以便能够将螺丝钉的头部滑入螺旋槽内;连接线应在 NWA-3100 背部向 下走线。 请确保将螺丝钉牢固地固定在墙壁上,且足以承受 NWA-3100 及连接线的 重量。 2 布线。 在 NWA-3100 的背后,将连接线向下走线,如图所示。 或:...
  • Page 95 3 将 NWA-3100 背后的孔与墙 壁上的螺丝钉对齐。将 NWA-3100 悬挂在螺丝钉 上。 5 设置以太网供电 (可选) 以太网供电 (PoE) 是一种通过 8 针 CAT 5 以太网线材来为 NWA-3100 提供电源的技术,无 需在附近安装电源。 为以太网线材提供电源还需要一个 PoE 注射器 (不包含) 。该功能可以让您在选择 NWA- 3100 的安装位置时,拥有更大的灵活性。 在下图中, Z 为 NWA-3100, A 为 CAT 5 以太网线材, B 为 PoE 注射器,而 C 为电源线。 6 查看产品证书的步骤...
  • Page 96 Översikt Denna snabbstartguide visar hur du installerar och konfigurerar NWA-3100 (märkt Z i exemplet nedan) så att trådlösa klienter kan få åtkomst till ditt kabelnätverk på ett säkert sätt. Se bruksanvisningen för mer information. Eventuellt behöver du din Internet-anslutningsinformation. När du ska installera ditt trådlösa nätverk måste du: 1 Ansluta maskinvara.
  • Page 97: Svenska

    1 Ansluta maskinvara 1 Använd en Ethernet-sladd och anslut ETHERNET-porten till en dator för inledande konfiguration. 2 Anslut uttaget POWER 12VDC till en strömkälla. Använd enbart den medföljande strömadaptern. Anslut NWA-3100:s ETHERNET-port till ett Ethernet-uttag med nätverksåtkomst när du har slutfört den inledande konfigurationen. SVENSKA...
  • Page 98 1.1 Indikatorlampor Indikatorlamporna PWR och ZyAIR tänds när strömmen är ansluten. Indikatorlampan ETHN tänds när ETHERNET-porten är rätt ansluten. Om indikatorlampan PWR inte tänds, kontrollera att du använder rätt strömadapter och att strömadaptern är ansluten till en lämplig strömkälla. Koppla ur strömadaptern och anslut den sedan igen. Om felet kvarstår, kan det bero på...
  • Page 99 2.1 Ställa in datorns IP-adress Först måste du ställa in datorn att använda en statisk IP-adress i intervallet 192.168.1.3 - 192.168.1.254 med en subnetmask på 255.255.255.0. Detta säkerställer att din dator kan kommunicera med NWA-3100. Följande instruktioner gäller operativsystemen Windows 2000, Windows NT och Windows 1 I Windows XP, klicka på...
  • Page 100 7 Klicka på OK för att stänga fönstret Internet Protocol (TCP/IP) Properties (Internetprotokoll (TCP(IP) Egenskaper). 8 Klicka på Close (stäng) (OK i Windows 2000/NT) för att stänga fönstret Local Area Connection Properties (LAN-anslutning Egenskaper). Stäng fönstret Network Connections (nätverksanslutningar). 2.2 Logga in i webbkonfigurator Även om du kan ansluta NWA-3100 trådlöst, rekommenderas du att ansluta din dator till ETHERNET-porten för inledande konfiguration.
  • Page 101 3 Ändra inloggningslösenordet genom att ange ett nytt lösenord och klicka på Apply (verkställ). Var noga med att anteckna det nya lösenordet och att förvara det på ett säkert ställe. Om du ändrar lösenordet och sedan glömmer bort det, måste du återställa NWA-3100.
  • Page 102 3 Konfigurera Internet-åtkomst 1 Klicka på SYSTEM i navigationspanelen. 2 Skärmen SYSTEM > General (system - allmänt) visas. System Name (systemnamn) identifierar NWA-3100 i ditt nätverk. Välj ett distinkt namn, eller låt standardnamnet stå kvar. Domain Name (domännamn): Ange ett domännamn om din Internet-leverantör (ISP) fordrar ett sådant för autentisering.
  • Page 103 4 Klicka på WIRELESS (trådlös) i navigationspanelen. Följande skärm visas. De trådlösa stationerna och NWA-3100 måste använda samma SSID, kanal-ID och krypteringsinställningar för trådlös kommunikation. Operating Mode (driftläge): Kontrollera att läget Access Point (åtkomstpunkt) är valt. 802.11 Mode (802.11-läge): Välj den trådlösa standard som du vill att ditt nätverk ska använda.
  • Page 104 6 Klicka på fliken SSID. Följande skärm visas. SSID03:s standard-SSID (nätverkets namn) är ZyXEL03 och dess standardinställning för Security (säkerhet) är Security01. Om inställningarna skiljer sig eller om du vill ändra SSID, välj SSID03 och klicka på Edit (redigera) för att ändra inställningarna.
  • Page 105 8 Här kan du ange säkerhetsinställningar för ditt trådlösa nätverk. Vilka fält du fyller i beror på vilken typ av säkerhet du valt i fältet Security Mode (säkerhetsläge). Välj None (inget) om du inte vill använda trådlös säkerhet. I detta exempel används säkerheten WPA2-PSK, enligt vilken alla trådlösa klienter måste använda samma för-...
  • Page 106 Om de trådlösa klienterna inte kan få åtkomst till kabelknätverket, kontrollera att IP-adress och subnetmask för NWA-3100 och datorerna i nätverket ligger i samma intervall. Om indikatorlampan ETHN inte lyser, kontrollera sladdarna mellan NWA-3100 och din dator eller hubb. 4 Installera maskinvaran 4.1 Ansluta antenner När den högra antennen (huvudantennen) är vänd mot framsidan av NWA- 3100 överför och tar en emot;...
  • Page 107 Utrymmet måste vara tillräckligt stort för att skruvhuvudena ska kun na glida in i skruvhålen och anslutningssladdarna dras baktill på NWA-3100. Se till att skruvarna är ordentligt fästa i väggen och kraftiga nog att tåla vikten för NWA-3100med anslutningssladdarna. 2 Justera sladdarna. Dra anslutningssladdarna nerför baksidan på...
  • Page 108 En PoE-injektor (medföljer inte) behövs också för att förse Ethernet-sladden med ström. Denna funktion ger ökad flexibilitet vid placering av NWA-3100. I följande figur är Z din NWA-3100, A är CAT 5 Ethernet-sladden, B är PoE-injektorn och C är strömsladden. 6 Procedur för att visa en produkts certifikat 1 Gå...
  • Page 109 SVENSKA...
  • Page 110 概覽 本 《快速入門指引》介紹如何安裝和設定 NWA-3100 ( 以下範例均標示為 Z ),以便無線 用戶端接取有線網路。請參閱 《使用手冊》 ,取得詳細資訊。 您可能需要相關網際網路接取資訊。 若要設定無線網路,您需要: 1 連接硬體。 2 使用網頁設定介面。 3 設定網際網路接取。 4 安裝硬體 5 設定乙太網路供電 ( 選擇性 )。 繁體中文 繁體中文...
  • Page 111: 繁體中文

    1 連接硬體 1 使用乙太網路線,將 ETHERNET 埠連接到電腦以進行初始設定。 2 使用隨附的電源轉接器 ( 勿使用其他電源轉接器 ) , 將 POWER 12VDC 插槽連接到電源 。 完成初步設定後,再將 NWA-3100 的 ETHERNET 埠連接到可以接取網 路的乙太網路插孔。 繁體中文...
  • Page 112 1.1 LED 指示燈 連接電源時,PWR 和 ZyAIR LED 指示燈會亮起。如果 ETHERNET 埠連接正確,ETHN LED 指示燈會亮起。 如果 PWR LED 指示燈沒有亮起,請確認您使用的是正確的電源轉接器, 而且該電源轉接器已經插入適當的電源供應器。拔除電源轉接器重新插入一 次。如果錯誤持續出現,可能是硬體的問題。若發生此情況,請洽詢您的供 應商。 如果 ETHN LED 指示燈沒有亮起,請檢查 NWA-3100 ETHERNET 埠的 纜線連接。確認電腦的網路卡運作正常。 2 使用網頁設定介面 請使用 Internet Explorer 6.0 ( 和更新版本 ) 或 Netscape Navigator 7.0 ( 和更新版本...
  • Page 113 1 在 Windows XP 中,按一下開始 > 控制台。 在 Windows 2000/NT 中,按一下開始 > 設定 > 控制台。 2 在 Windows XP 中,按一下網路連線。 在 Windows 2000/NT 中,按一下網路和撥號連線。 3 用滑鼠右鍵按一下區域連線,然後再按一下內容。 4 選取網際網路通訊協定 (TCP/IP) ( 在 Windows XP 的一般索引標籤之下 ),然後再按一 下內容。 5 網際網路通訊協定 TCP/IP 內容畫面開啟 ( 在 Windows XP 的一般索引標籤之下 )。 6 選取使用下列的...
  • Page 114 2.2 登入至網路設定介面 即使已能無線連接至 NWA-3100 ,但仍建議在初步設定中先將電腦連接 到 ETHERNET 埠。 1 啟動您的網頁瀏覽器 輸入位址 192.168.1.2 (NWA-3100 的預設 IP 位址 )。 如果無法使用網路設定介面,請確認 網路遮罩位於相同 IP 位址範圍之內 ( 請參閱章節 2.1)。 2 按一下 Login ( 登入 ) ( 預設密碼 1234 已經輸入 )。 3 變更登入密碼,只要輸入新密碼再按 一下 Apply ( 套用 ) 即可。務必將新 密碼記下並保存在安全之處。...
  • Page 115 4 按一下 Apply ( 套用 ) 取代原廠預設 檢定資訊以加強安全措施,如果您不 想變更目前的檢定資訊,按一下 Ignore ( 忽略 ) 繼續進行下一步驟。 5 出現 MAIN MENU ( 主選單 ) 畫面。 繁體中文...
  • Page 116 3 設定網際網路接取 1 在導覽面板中按一下 SYSTEM ( 系統 )。 2 出現 SYSTEM > General ( 系統 > 一般 ) 畫面。 System Name ( 系統名稱 ) 用以在網路上辨識 NWA-3100。選擇一個獨特名稱,或保留 預設名稱。 Domain Name ( 網域名稱 ):如果 ISP 要求輸入網域名稱以進行認證,請依要求輸入, 否則,您可以將此欄位保留為空白或設定成系統自動顯示的任何名稱。 DNS Server(s) (DNS 伺服器 ):如果 ISP 提供特定 DNS ( 網域名稱系統 ) 設定,請在 此輸入,...
  • Page 117 4 在導覽面板中按一下 WIRELESS ( 無線網路 )。出現 以下畫面。 無線站台與 NWA-3100 必須使用相同的 SSID、頻道 ID 及加密設定, 才能進行無線通訊。 Operating Mode ( 作業模式 ):確定已經選取 Access Point ( 基地台 ) 模式。 802.11 Mode (802.11 模式 ):選取您希望網路使用的無線標準。如果無線用戶端支援 IEEE 802.11a,請選取 802.11a, 否則,請選取 802.11b+g。 Choose Channel ID ( 選擇頻道 ID):選取您希望網路使用的無線頻道。若要讓 NWA- 3100 自動選取頻道,按一下...
  • Page 118 7 按一下 Security ( 安全 ) 標 籤。確定已經選取 Security01,然後按一下 Edit ( 編輯 )。 8 您可以在此輸入無線網路的安 全設定。系統會根據您在 Security Mode ( 安全模式 ) 欄 位選取的安全措施,變更要填 入的欄位。如果您不想使用無線 安全措施,請選取 None ( 無 )。 本範例使用 WPA2-PSK 安全措 施,在此安全措施下,所有無線 用戶端必須使用相同的預先共用 金鑰加入網路。 確定所有無線用戶端都能使用您 設定的安全措施類型。作業完成 之後,按一下 Apply ( 套用 )。 9 在導覽面板中按一下...
  • Page 119 10變更無線站台的無線參數設定,使之與 NWA-3100 的無線參數設定相符。請參閱無線 網路配接器的使用說明。 如果變更 NWA-3100 的 IP 位址,下次使用網頁設定介面時就必須使用 新的 IP 位址。 裝置現已準備就緒,可以連接到有線網路。您可以立即進行此動作,或是安裝硬體之後再進 行亦可。 如果無線用戶端無法接取有線網路,請確認 NWA-3100 與網路上的電腦使 用位於相同範圍之內的 IP 位址及子網路遮罩。如果 ETHN LED 指示燈熄 滅,請檢查 NWA-3100 和電腦或集線器之間的纜線。 4 安裝硬體 4.1 安裝天線 面向 NWA-3100 天線則只接收訊號。 依照以下步驟連接隨附的天線。 1 將天線連接器固定在 NWA-3100 兩側。 2 將天線順時鐘旋入天線連接器。兩側天線 應相互平行並與地面垂直。...
  • Page 120 直立式安裝 將 NWA-3100 放置在平坦的水平表面 ( 桌面或架上 ),此表面必須能夠支撐 NWA-3100 和 連接纜線的全部重量。 壁掛式安裝 依照以下步驟將 NWA-3100 固定在牆面上。 1 在牆上找出一個沒有障礙物干擾的高處位置。 2 在該位置鎖上兩支螺絲釘 ( 非隨附 ),兩者距離須相隔 60mm。您可以利用本手冊最後面 的圖示正確標出螺絲鑽孔的位置。請使用螺絲頭直徑在 6mm ~ 8mm (0.24" ~ 0.31") 之間的螺絲釘。不要把螺絲釘全部旋入牆中, 螺絲頭與牆面之間須留一小段空隙, 此空 隙必須足以讓螺絲頭放進螺絲槽,並讓連接纜線可從 NWA-3100 背面拉出。 確認螺絲釘已確實固定在牆上,可支撐 量。 3 調整纜線。 將連接纜線從 NWA-3100 背面拉出,如下圖所示。 或:...
  • Page 121 4 使 NWA-3100 背面的孔洞 對齊牆面上的螺絲釘。將 NWA-3100 掛在螺絲釘上。 5 乙太網路供電 (PoE) 乙太網路供電 (Power over Ethernet, PoE) 功能可透過一條 8 接腳的 CAT 5 型乙太網路 線供電給 NWA-3100,即使附近沒有電源也不會影響 NWA-3100 的安裝。 除此之外,還需要餽電器或 PoE 裝置 (B) ( 非隨附 ) 乙太網路線 (A) 才可供應電源 (C)。這項功能大幅提高了 NWA-3100 (Z) 安裝位置的變動彈性。 6 如何查看產品認證資料 1 前往...
