Summary of Contents for PROEL AUP240B

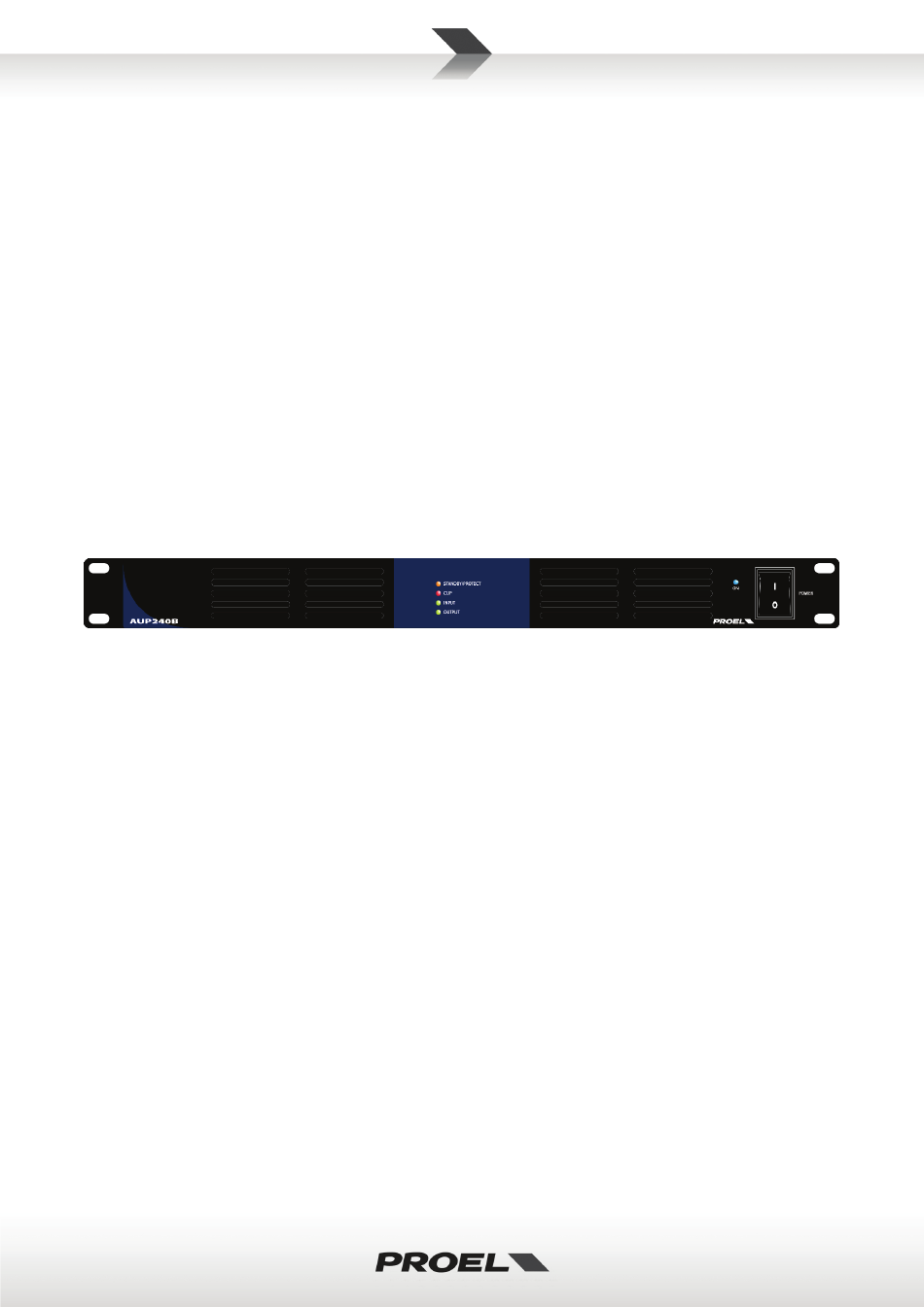

- Page 1 AUP240B Class-D power Amplifier USER’S MANUAL MANUALE D’USO ENGLISH ITALIANO 96MAN0178-REV.22/23...
-
Page 2: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS Watch for these symbols: The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure, that may be of sufficient magnitude to constitute a risk of electric shock to persons. -
Page 3: Disposal Of Old Electrical & Electronic Equipment
Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. Proel S.p.A. is not... -
Page 4: Table Of Contents
IMPORTANT SAFETY INSTRUCTIONS ......................2 DISPOSAL OF OLD ELECTRICAL & ELECTRONIC EQUIPMENT ............... 3 DECLARATION OF CONFORMITY ....................... 3 CONDITIONS OF USE ..........................3 PACKAGING, SHIPPING AND COMPLAINT ....................3 WARRANTY AND PRODUCTS RETURN ....................... 3 INTRODUCTION ............................5 DESCRIPTION ............................5 MAIN FUNCTIONS ............................ -
Page 5: Introduction
The AUP240B class-D power amplifier features switching power supply, a technology that offers minimal power consumption and efficiency up to 85%. The AUP240B has a rated output power of 240W and can be used with a mixer or preamplifier to set up a public address system. The loudspeaker outputs, both high impedance 100V and low impedance 8 Ohm, allow you to meet both PA fixed installation and Hi-Fi stereo audio installation requirements. -
Page 6: Front Panel Operations
FRONT PANEL OPERATIONS POWER Main switch. LED that indicates that the unit is switched on. INPUT LED This LED lights up when input signal is present. OUTPUT LED This LED lights up when output signal is sent to the attached speakers. CLIP LED This LED lights up when excessive signal is sent to the attached speakers. -
Page 7: Rear Panel Operations
REAR PANEL OPERATIONS INPUT LEVEL CONTROL Using a small Phillips screwdriver you can adjust the input sensitivity: turning it counterclockwise you get a lower level and turning it clockwise you get a higher level. STANDBY SWITCH This switch allows to enable the STANDBY function. In AUTO STANDBY position (ON) the unit is turned off after no input signal is detected for more than one minute. -
Page 8: Loudspeakers Outputs
b) Connection of a Unbalanced line to the INPUT: 11 LOUDSPEAKERS OUTPUTS This output allows the connection of constant impedance speakers (8Ω) or constant voltage speakers at (100V) on 5.08 mm pitch Euroblock connector. A Class 2 wiring is needed for fixed installation. This connector can accept 0.5÷2.5 mm / 20÷14 AWG size cables. -
Page 9: Constant Voltage Line
11.2 Constant voltage line: Connect the constant voltage line between “-” and “+” of 100V terminals. All the loudspeakers must be equipped with a transformer having an input voltage equal to that • supplied by the amplifier. • The sum of the loudspeaker power must not exceed the maximum output power of the amplifier. 12 DC POWER 24V The apparatus can be powered by a 24 Volt backup power supply system thru 5.08 mm pitch Euroblock connector. -
Page 10: Technical Specification
TECHNICAL SPECIFICATION Model: AUP240B Amplifier Technology CLASS D power amplifier Output power RMS 240 W Loudspeakers outputs 100V / 8Ω Inputs balanced Euroblock connector 0.775Vrms, 0dBu balanced Input Sensitivity 1.55Vrms, +6dBu unbalanced Input Impedance 10 KΩ LEVEL CONTROL Controls HIGH PASS FILTER STANDBY <... -
Page 11: Importanti Istruzioni Di Sicurezza
IMPORTANTI ISTRUZIONI DI SICUREZZA Fai attenzione a questi simboli: Il simbolo del fulmine con freccia all'interno di un triangolo equilatero avverte l'utente della presenza di “voltaggio pericoloso” all'interno del prodotto, che possono essere di intensità sufficiente a costituire un rischio di folgorazione per le persone. -
Page 12: Smaltimento Di Vecchie Attrezzature Elettriche Ed Elettroniche
WEEE 2012/19/EU. CONDIZIONI DI UTILIZZO Proel non si assume alcuna responsabilità per danni causati a terzi a causa di installazione impropria, uso di ricambi non originali, mancanza di manutenzione, manomissione o uso improprio di questo prodotto, incluso il mancato rispetto di standard di sicurezza accertabili e applicabili. - Page 13 IMPORTANTI ISTRUZIONI DI SICUREZZA ....................11 SMALTIMENTO DI VECCHIE ATTREZZATURE ELETTRICHE ED ELETTRONICHE ..........12 DICHIARAZIONE DI CONFORMITÀ ......................12 CONDIZIONI DI UTILIZZO ........................12 IMBALLAGGIO, TRASPORTO E RECLAMI ....................12 GARANZIE E RESI ............................ 12 INTRODUZIONE ............................14 DESCRIZIONE ............................14 FUNZIONI PRINCIPALI ..........................
-
Page 14: Introduzione
L'amplificatore di potenza in classe D AUP240B è dotato di alimentazione switching, una tecnologia che offre un consumo energetico minimo e una efficienza fino all'85%. L'AUP240B ha una potenza di uscita nominale di 240 W e può essere utilizzato con un mixer o un preamplificatore per configurare un sistema di diffusione sonora. -
Page 15: Funzioni Del Pannello Frontale
FUNZIONI DEL PANNELLO FRONTALE POWER Interruttore principale. LED che indica lo stato di accensione dell’apparato. INPUT LED Questo LED si accende quando è presente il segnale in ingresso. OUTPUT LED Questo LED si accende quando il segnale di uscita viene inviato agli altoparlanti collegati. CLIP LED Questo LED si accende quando viene inviato un segnale eccessivo agli altoparlanti collegati. -
Page 16: Funzioni Del Pannello Posteriore
FUNZIONI DEL PANNELLO POSTERIORE INPUT LEVEL CONTROL (controllo livello ingresso) Tramite un piccolo cacciavite Phillips è possibile regolare la sensibilità dell'ingresso: ruotando in senso antiorario si ottiene un livello inferiore, ruotando in senso orario si ottiene un livello superiore. STANDBY SWITCH (interruttore) Questo switch permette di abilitare la funzione STANDBY. -
Page 17: Loudspeakers Outputs (Uscite Altoparlanti)
c) Collegamento di una linea Sbilanciata all'INGRESSO: 11 LOUDSPEAKERS OUTPUTS (uscite altoparlanti) Il dispositivo consente il collegamento di altoparlanti ad impedenza costante (8Ω) o altoparlanti a tensione costante a (100V) su connettore Euroblock passo 5,08 mm. Per l'installazione fissa è necessario un cablaggio di Classe 2. Questo connettore può accettare cavi di dimensioni 0,5÷2,5 mm2 / 20÷14 AWG. -
Page 18: Linea A Tensione Costante
11.2 Linea a tensione costante: Collegare la linea a tensione costante tra "-" e "+" dei terminali 100V. Tutti gli altoparlanti devono essere dotati di un trasformatore avente una tensione di ingresso • uguale a quella fornita dall'amplificatore. • La somma della potenza degli altoparlanti non deve superare la potenza di uscita massima dell'amplificatore. -
Page 19: Specifiche Tecniche
SPECIFICHE TECNICHE Modello: AUP240B Tecnologia Amplificatore Amplificatore di potenza in CLASSE D Potenza di uscita RMS 240 W Uscite altoparlanti 100V / 8Ω Ingressi Connettore Euroblock bilanciato 0,775 Vrms, 0dBu bilanciato Sensibilità di ingresso 1,55 Vrms, +6 dBu sbilanciato Impedenza di ingresso 10 KΩ... - Page 20 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 www.proel.com...
