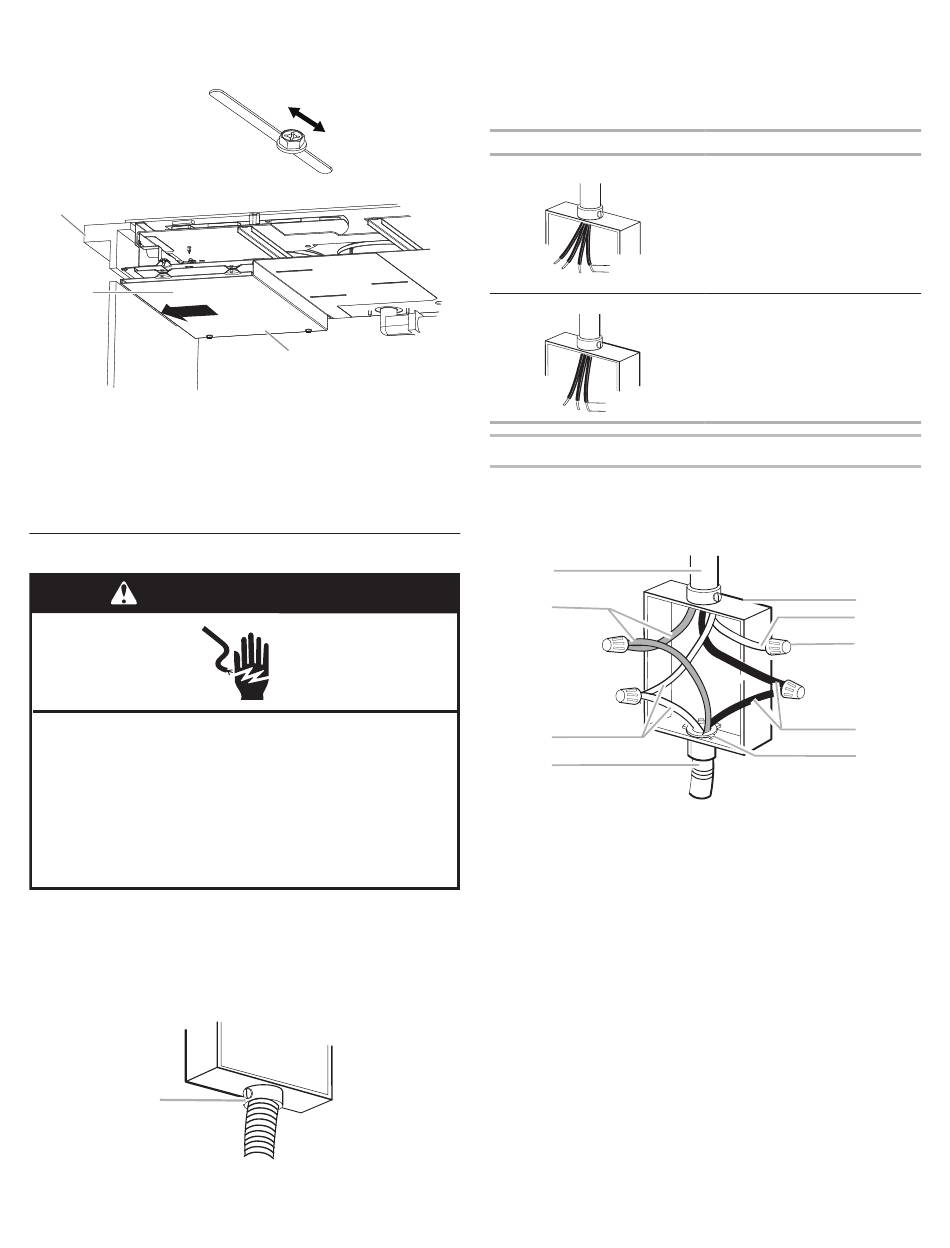

6. En la parte inferior de la superficie de cocción, afloje
solamente los 6 tornillos para los modelos de 24" (65 cm) y
7 tornillos para los modelos de 30" (78,2 cm) y 36" (92,2 cm)
en la corredera que se indica en la imagen a continuación.
A
C
A. Lado del gabinete
B. Corredera de la superficie de cocción
C. Parte inferior de la superficie de cocción
7. Empuje la corredera del ducto hacia el lado del gabinete
hasta que se toquen.
8. Ajuste los tornillos en la corredera.
Cómo hacer la conexión eléctrica
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el suministro de energía antes de darle
servicio.
Utilice alambre de cobre de calibre 8.
Conecte a tierra la parrilla eléctrica.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
Esta superficie de cocción ha sido fabricada con un alambre de
puesta a tierra verde (o desnudo) conectado a un marco.
1. Desconecte el suministro eléctrico.
2. Retire la cubierta de la caja de empalmes, si está presente.
3. Conecte el conducto flexible del cable de la superficie de
cocción a la caja de empalmes usando un conector de
conducto homologado por UL o aprobado por CSA.
A
A. Conector de conducto homologado por UL o aprobado por CSA
24
B
4. Si están presentes, apriete los tornillos en el conector del
conducto.
5. Vea el "Cuadro de opciones de conexión eléctrica" para
completar la instalación para el tipo de conexión eléctrica.
Cuadro de opciones de conexión eléctrica
Si la casa tiene:
4 alambres
1/2"
(1,3 cm)
3 alambres
1/2"
(1,3 cm)
Cable de 4 hilos desde el suministro eléctrico
IMPORTANTE: Use el cable de 4 hilos del suministro eléctrico
de la casa en los EE. UU. donde los códigos locales no permitan
la puesta a tierra a través del neutro, nuevas instalaciones de
circuitos derivados (1996 NEC), casas rodantes y vehículos de
recreación, en construcciones nuevas y en Canadá.
A
B
C
D
A. Cable desde el suministro
eléctrico de la casa
B. Hilos rojos
C. Hilos verdes (o desnudos)
de puesta a tierra
D. Cable de 3 hilos desde la
superficie de cocción
E. Caja de empalmes
1. Conecte los 2 alambres rojos (B) juntos usando un conector
de alambres homologado por UL.
2. Conecte el alambre verde (o desnudo) de puesta a tierra (C)
desde el cable de la superficie de cocción al alambre verde
(o desnudo) de puesta a tierra (en la caja de empalmes)
usando un conector de alambres homologado por UL.
3. Coloque un conector de alambres homologado por UL en
el extremo del alambre blanco (F).
NOTA: No conecte el alambre verde (o desnudo) de puesta a
tierra con el alambre neutro (blanco) en la caja de empalmes.
4. Conecte los 2 alambres negros (H) juntos usando un
conector de alambres homologado por UL.
5. Instale la cubierta de la caja de empalmes.
Vaya a la sección:
Cable de 4 hilos desde el
suministro eléctrico
Cable de 3 hilos desde el
suministro eléctrico
E
F
G
H
I
F. Hilo blanco (desde el suministro
eléctrico de la casa)
G. Conector de cable homologado
por UL
H. Hilos negros
I. Conector de conducto con
paso para cables homologado
por UL o aprobado por CSA
