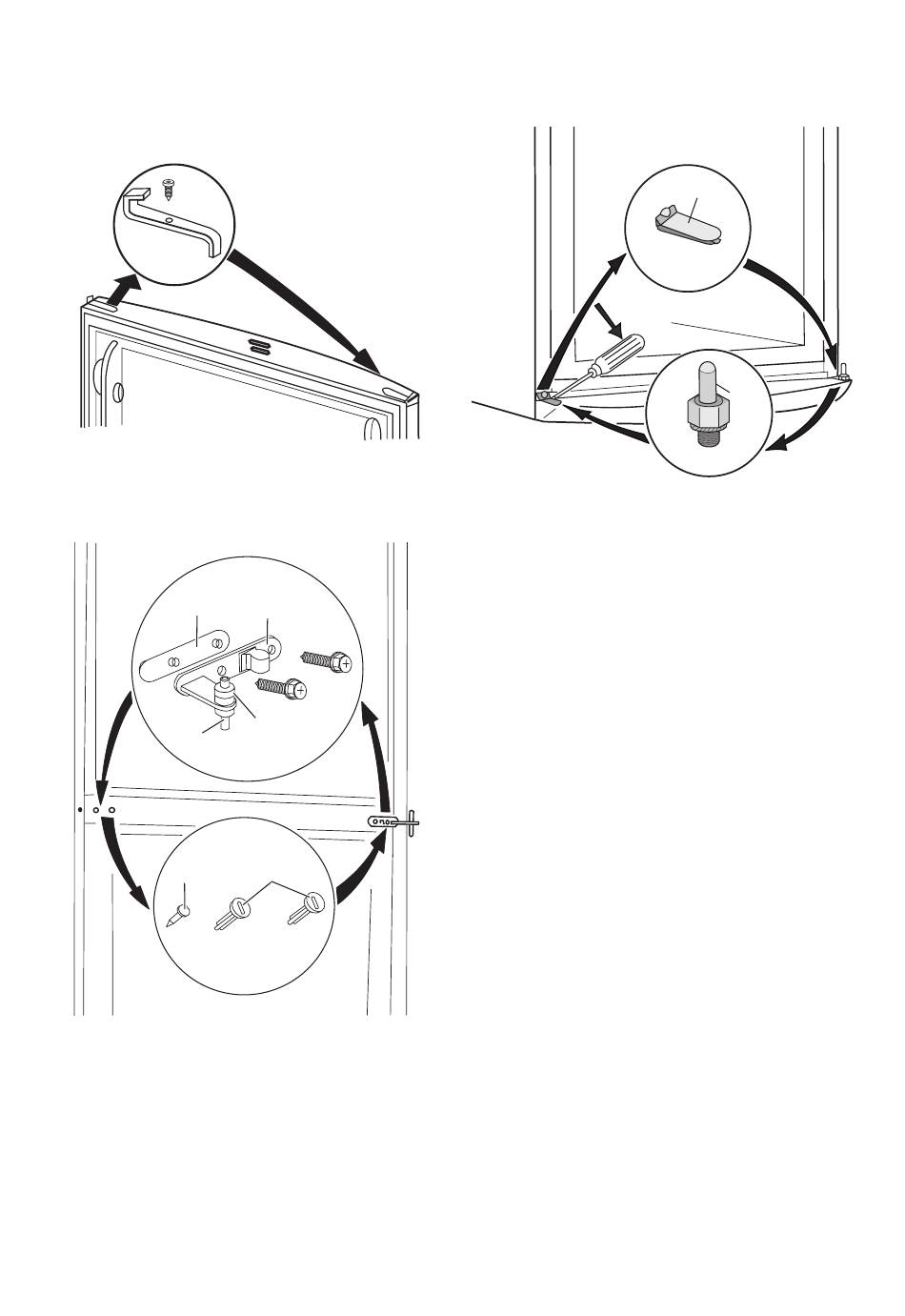

5. Estrarre la vite e rimuovere il fermaporta
(d1). Applicarlo sull'altro lato in senso
opposto.
d1
6. Svitare la cerniera centrale (m2). Ri-
muovere il distanziatore in plastica (m1).
7. Rimuovere la porta inferiore.
m1
m5
m3
8. Rimuovere il distanziatore (m6) e trasfe-
rirlo sull'altro lato del perno della cernie-
ra (m5).
9. Rimuovere la copertura (b1) usando un
utensile adatto. Svitare il perno della
cerniera inferiore (b2) e il distanziatore
(b3) e applicarli sul lato opposto.
m2
m6
m4
10. Reinserire la copertura (b1) sul lato op-
posto.
11. Rimuovere i fermi (d1) e applicarli sul la-
to opposto delle porte.
12. Rimuovere il perno di sinistra della co-
pertura della cerniera centrale (m3, m4)
e trasferirlo sull'altro lato.
13. Inserire il perno della cerniera centrale
(m5) nel foro di sinistra della porta infe-
riore.
14. Reinserire la porta inferiore sul perno
(b2).
15. Riavvitare la cerniera centrale (m1) sul
lato opposto . Non dimenticare di inse-
rire il distanziatore in plastica (m2) sotto
la cerniera centrale.
16. Riagganciare la porta superiore alla cer-
niera centrale (m5).
Verificare che i bordi delle porte siano
paralleli al fianco dell'apparecchiatura.
