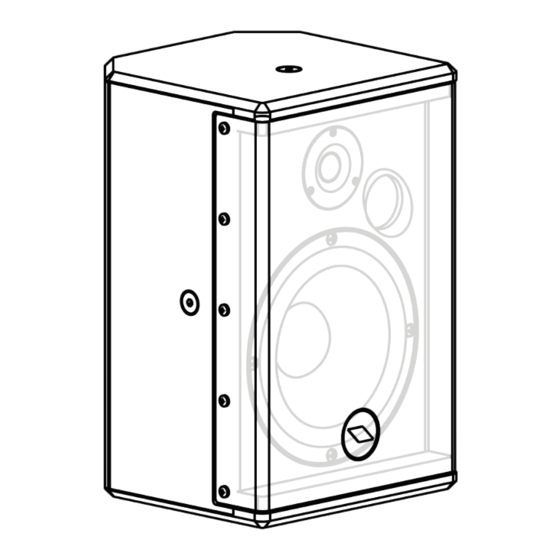

Summary of Contents for PROEL LTX6A

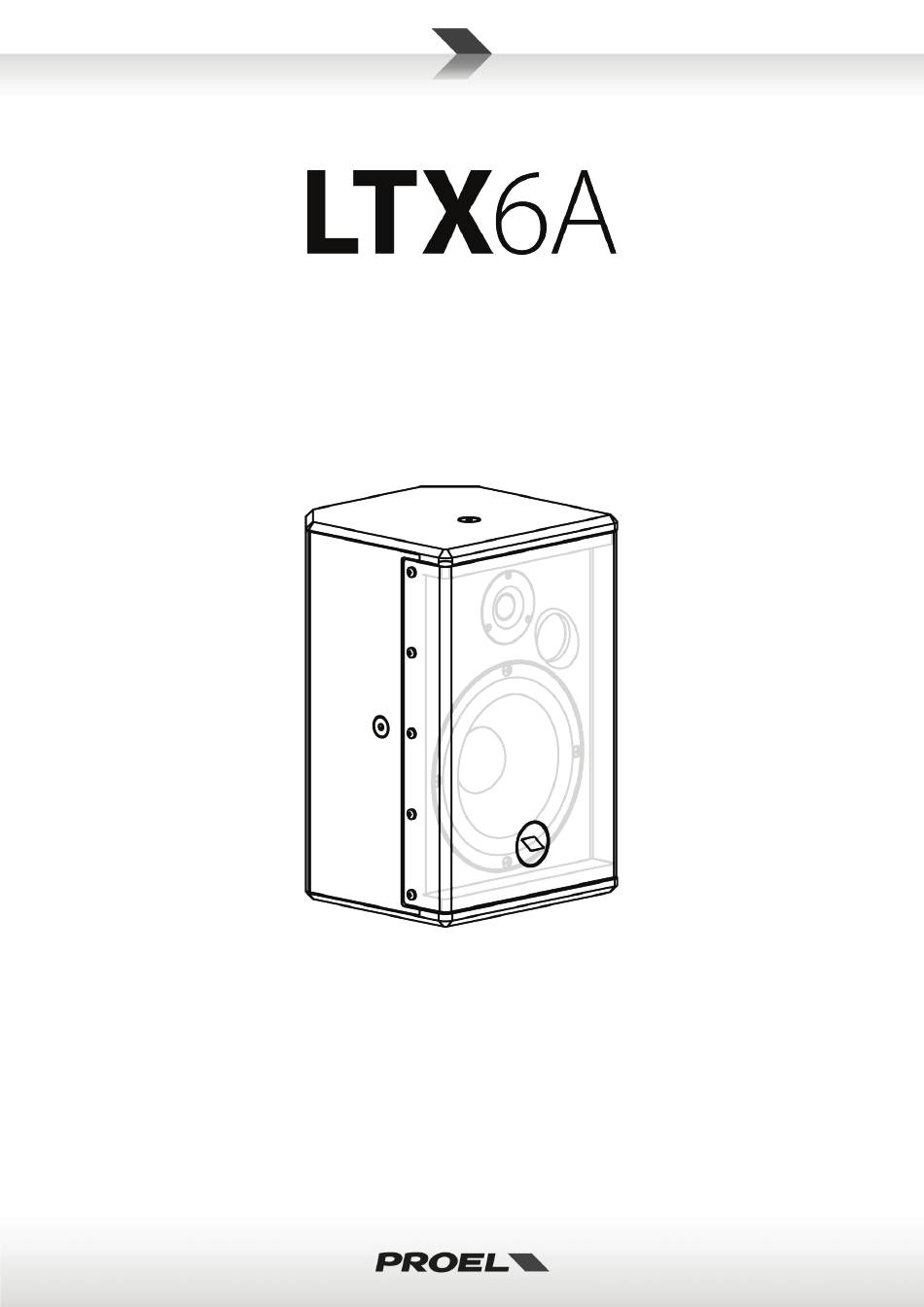

- Page 1 USER’S MANUAL ENGLISH ITALIANO 96MAN0171-REV.29/23...
-
Page 3: Table Of Contents
INDEX IMPORTANT SAFETY INSTRUCTIONS ....................4 FEDERAL COMMUNICATIONS COMMISSION (FCC) STATEMENT ............5 DECLARATION OF CONFORMITY ....................5 LIMITED WARRANTY ........................5 CONDITIONS OF USE ........................5 INTRODUCTION..........................6 DESCRIPTION ..........................6 MAIN PANEL OPERATIONS ......................6 KPTLTP BRACKET ASSEMBLY INSTRUCTIONS .................. 8 CONNECTION EXAMPLE ....................... -
Page 4: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS Watch for these symbols: The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to • the presence of uninsulated “dangerous voltage” within the product’s enclosure, that may be of sufficient magnitude to constitute a risk of electric shock to persons. -
Page 5: Federal Communications Commission (Fcc) Statement
This warranty does not extend to damage resulting from improper installation, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. -
Page 6: Introduction
INTRODUCTION Thank you for choosing a PROEL product. Please take some time to read this manual to understand all the features of your system and take advantage of all its performance capabilities. All PROEL products are CE approved and designed for continuous use in professional applications. - Page 7 SIGN/LIMIT INDICATOR GREEN LED indicates the presence of the signal at the amplifier input. RED LED illuminates when the internal amplifier's output is limited. When this LED flashes continuously reduce the input signal level. ON INDICATOR GREEN LED: when lighted indicates that the amplifier has been turned on and AC power is available.
-
Page 8: Kptltp Bracket Assembly Instructions
M6 FIXINGS These two fixing points is where to fix the KPTLTP bracket supplied with the speaker. AC~ SOCKET This is where the mains power cord plugs in. Always use the power cord supplied with the device. Make sure your device is turned off before plugging or unplugging the power cord. The connector is equipped with a locking system: insert it and rotate it clockwise until the lock clicks. - Page 9 Mount the KPTLTP on the wall considering the required free space around it for proper aiming of the • speaker as shown in FIG.1. • Fix the wall plate on the wall using a proper fixing plug and screw (not supplied) capable to carry ten times the weight of the speaker and its support.
- Page 10 FIG.8 and FIG.9 show the possible vertical tilting combinations: FIG.8 is for the speaker mounted • vertically or FIG.9 for speaker mounted horizontally. • FIG.10 and FIG11 show the possible horizontal swivel combinations: FIG.10 is for the speaker mounted vertically or FIG.11 for speaker mounted horizontally.
-
Page 11: Connection Example
CONNECTION EXAMPLE IMPORTANT: always use balanced audio connections for long lines. -
Page 12: Technical Specifications
TECHNICAL SPECIFICATIONS LTX6A System type 2-way vented enclosure High Frequency Device 1’’ neodymium tweeter Low Frequency Device 6.5" woofer with 1" VC Angular Coverage 90° H x 90° V Total Peak Power 320 W HF Amplifier Continuous Power 80 W Class D... - Page 13 INDICE ISTRUZIONI DI SICUREZZA IMPORTANTI ..................14 DICHIARAZIONE DI CONFORMITÀ ....................15 GARANZIA LIMITATA ........................15 CONDIZIONI D'USO ........................15 INTRODUZIONE ........................... 16 DESCRIZIONE ..........................16 FUNZIONI DEL PANNELLO PRINCIPALE ..................16 ISTRUZIONI DI MONTAGGIO DELLA STAFFA KPTLTP ..............18 ESEMPIO CONNESSIONI ......................
-
Page 14: Istruzioni Di Sicurezza Importanti
ISTRUZIONI DI SICUREZZA IMPORTANTI Guarda questi simboli: Il lampo con la freccia all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di • "tensione pericolosa" non isolata all'interno della custodia del prodotto, che può essere di ampiezza sufficiente a costituire un rischio di scossa elettrica per le persone. -
Page 15: Dichiarazione Di Conformità
GARANZIA LIMITATA Proel garantisce tutti i materiali, la lavorazione e il corretto funzionamento di questo prodotto per un periodo di due anni dalla data di acquisto originale. I difetti rilevati entro il periodo di garanzia sui prodotti venduti, attribuibili a materiali difettosi o difetti di costruzione, devono essere tempestivamente segnalati al proprio rivenditore o distributore, allegando evidenza scritta della data di acquisto e descrizione del tipo di difetto riscontrato. -
Page 16: Introduzione
CE per un utilizzo continuo in applicazioni professionali. DESCRIZIONE LTX6A di PROEL è un sistema di altoparlanti attivi con cabinet in multistrato che offre il rinomato suono PROEL e prestazioni di alto livello in un prodotto affidabile e conveniente. Per la costruzione del cabinet abbiamo utilizzato il legno multistrato, un materiale molto leggero e resistente che rende la movimentazione e l'installazione di questo diffusore molto semplice e veloce. - Page 17 INDICATORE SEGNALE/LIMITER Il LED VERDE indica la presenza del segnale all'ingresso dell'amplificatore. Il LED ROSSO si accende quando l'uscita dell'amplificatore interno è limitata. Quando questo LED lampeggia continuamente, ridurre il livello del segnale in ingresso. INDICATORE ON LED VERDE: indica che l'amplificatore è stato acceso e che l’alimentazione è disponibile. FISSAGGI M6 Questi due punti di fissaggio sono dove fissare la staffa KPTLTP fornita con l'altoparlante.
-
Page 18: Istruzioni Di Montaggio Della Staffa Kptltp
AC~ SOCKET Inserire in questa presa il cavo di alimentazione di rete, utilizzando esclusivamente il cavo in dotazione. Accertarsi che il diffusore sia spento prima di collegarlo alla rete. Il connettore è dotato di un sistema di bloccaggio: inserirlo e ruotarlo in senso orario fino allo scatto del sistema di blocco. Per scollegare la spina, spingere indietro il fermo e ruotare la spina in senso antiorario. - Page 19 Fissare la piastra a muro alla parete utilizzando un apposito tassello e vite (non in dotazione) in grado • di sostenere dieci volte il peso del diffusore e del suo supporto. Utilizzare sempre il miglior tassello di fissaggio disponibile per pareti in cemento o mattoni: non tentare di montare questo supporto su pareti inadeguate come cartongesso o muro di legno.
- Page 20 Le FIG.8 e FIG.9 mostrano le possibili combinazioni per orientare il diffusore sull’asse verticale: la • FIG.8 per il diffusore montato verticalmente, la FIG.9 per il diffusore montato orizzontalmente. • Le FIG.10 e FIG.11 mostrano il possibile orientamento del diffusore sull’asse orizzontale: la FIG.10 per il diffusore montato verticalmente, la FIG.10 per il diffusore montato orizzontalmente.
-
Page 21: Esempio Connessioni
ESEMPIO CONNESSIONI IMPORTANTE: utilizzare sempre connessioni audio bilanciate per le linee lunghe. -
Page 22: Specifiche Tecniche
SPECIFICHE TECNICHE LTX6A Sistema 2-vie bass reflex Altoparlante per Alti 1” tweeter Altoparlante per Bassi Woofer 6"con bobina da 25.4mm Copertura Angolare 90° H x 90° V Potenza di Picco 320 W Potenza Continua Alti 80 W Class D Potenza Continua Bassi... -
Page 23: Mechanical Drawing
MECHANICAL DRAWING / DISEGNO MECCANICO... - Page 24 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 www.proel.com...
