000
0=0
CR 1020
Dual

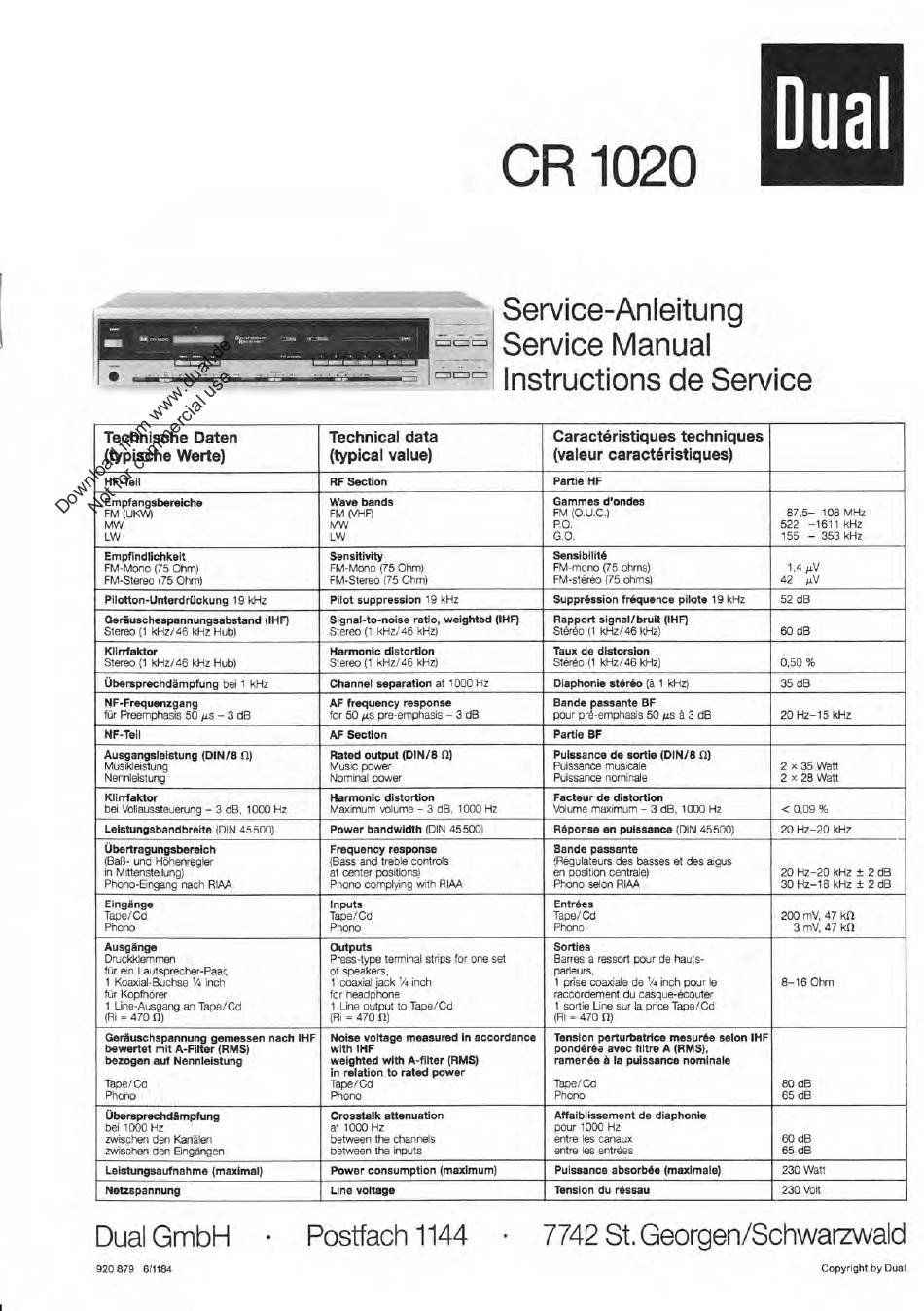

Service-Anleitung
Service Manual
Instructions de Service
Technische Daten
(typische Werte)
Technical data
(typical value)
Caractöristiques techniques
(valeur caractöristiques)
HF-Teil
RF Section
Partie HF
Empfangsbereiche
FM (UKVV)
MW
LW
Wave bands
FM (VHF)
MW
LW
Gammes d'ondes
FM (0.U.C.)
P.O.
G.O.
87,5— 108 MHz
522 —1611 kHz
155 — 353 kHz
Empfindlichkeit
FM-Mono (75 Ohm)
FM-Stereo (75 Ohm)
Sensitivity
FM-Mono (75 Ohm)
FM-Stereo (75 Ohm)
SensibIlit6
FM-mono (75 ohms)
FM-stereo (75 ohms)
1,4 ALV
42
µV
Pilotton-Unterdrückung 19 kHz
Pilot suppression 19 kHz
Supprössion fraquence pilote 19 kHz
52 dB
Geräuschespannungsabstand (IHF)
Stereo (1 kHz/46 kHz Hub)
Signal-to-noise ratio, weighted (IHF)
Stereo (1 kHz/46 kHz)
Rapport signal/bruit (IHF)
Stereo (1 kHz/46 kHz)
60 dB
Klirrfaktor
Stereo (1 kHz/46 kHz Hub)
Harmonic distortion
Stereo (1 kHz/46 kHz)
Taux de distorsion
Stereo (1 kHz/46 kHz)
0,50 %
Übersprechdämpfung bei 1 kHz
Channel separation at 1000 Hz
Diaphonie störe° (a 1 kHz)
35 dB
NF-Frequenzgang
für Preemphasis 50 i.is — 3 dB
AF frequency response
for 50 µs pre-emphasis — 3 dB
Bande passante BF
pour pre-emphasis 50 µs ä 3 dB
20 Hz-15 kHz
NF-Teil
AF Section
Partie BF
Ausgangsleistung (DIN/8 11)
Musikleistung
Nennleistung
Rated output (DIN/8
0)
Music power
Nominal power
Puissance de sortie (DIN/8 ft)
Puissance musicale
Puissance nominale
2 x 35 Watt
2 x 28 Watt
Klirrfaktor
bei Vollaussteuerung — 3 dB, 1000 Hz
Harmonic distortion
Maximum volume — 3 dB, 1000 Hz
Facteur de distortion
Volume maximum —3 dB, 1000 Hz
< 0,09 %
Leistungsbandbreite (DIN 45500)
Power bandwidth (DIN 45500)
Räponse en puissance (DIN 45500)
20 Hz-20 kHz
Übertragungsbereich
(Baß- und Höhenregler
in Mittenstellung)
Phono-Eingang nach RIAA
Frequency response
(Bass and treble controls
at center positions)
Phono complying with RIAA
Bande passante
(Regulateurs des basses et des aigus
en position centrale)
Phono selon RIAA
20 Hz-20 kHz ± 2 dB
30 Hz-18 kHz ± 2 dB
Eingänge
Tape/Cd
Phono
Inputs
Tape/Cd
Phono
Entraes
Tape/Cd
Phono
200 mV, 47 kfl
3 mV, 47 kn
Ausgänge
Druckklemmen
für ein Lautsprecher-Paar,
1 Koaxial-Buchse 1 / 4 inch
für Kopfhörer
1 Line-Ausgang an Tape/Cd
(Ri = 470 11)
Outputs
Press-type terminal strips for one set
of speakers,
1 coaxial jack 1/4 inch
for headphone
1 Line output to Tape/Cd
(Ri = 470 11)
Sorties
Barres a ressort pour de hauts-
parleurs,
1 prise coaxiale de 1/4 inch pour le
raccordement du casque-ecouter
1 sortie Line sur la price Tape/Cd
(Ri = 470
0)
8-16 Ohm
Geräuschspannung gemessen nach IHF
bewertet mit A-Filter (RMS)
bezogen auf Nennleistung
Tape/Cd
Phono
Noise voltage measured in accordance
with IHF
weighted with A-filter (RMS)
in relation to rated power
Tape/Cd
Phono
Tension perturbatrice mesurae selon IHF
p0nd6r6a avec filtre A (RMS),
ramen6e ä la puissance nominale
Tape/Cd
Phono
80 dB
65 dB
Übersprechdämpfung
bei 1000 Hz
zwischen den Kanälen
zwischen den Eingängen
Crosstalk attenuation
at 1000 Hz
between the channels
between the inputs
Affaiblissement de diaphonie
pour 1000 Hz
entre les canaux
entre les entrees
60 dB
65 dB
Leistungsaufnahme (maximal)
Power consumption (maximum)
Puissance absorbee (maximale)
230 Watt
Netzspannung
Line voltage
Tension du rassau
230 Volt
Dual GmbH
•
Postfach 1144
•
7742 St. Georgen/Schwarzwald
920 879 6/1184
Copyright by Dual
