M M D D - - C C D D 1 1
CONTENTS
1. SAFETY INFORMATION ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 2
2. Specification(MD-CD1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 3
3. Test Mode ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 5
4. Procedure for Adjistment SERVO(MD MECH) ・ ・ ・ ・ ・ ・ ・ ・ ・ 9
5. Message Display glossary ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 20
7. Block Diagram ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 27
8. Level Diagram ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 28
9. Exploded Views and Parts List(MD-CD1) ・ ・ ・ ・ ・ ・ ・ ・ ・ 32
10. PC Boards and Parts List(MD-CD1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 38
11. Included Accessories(MD-CD1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 43
12. Specification(LA-MC1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 44
13. The Connection Method(LA-MC1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 45
14. PC Boards and Parts List(LA-MC1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 50
15. Included Accessories(LA-MC1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 51
BEFORE RETURNING APPLIANCE TO THE CUSTOMER, MAKE LEAKAGE-
CURRENT OR RESISTANCE MEASUREMENTS TO DETERMINE THAT EXPOSED
PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT.
Effective : Janiary, 2005
SERVICE MANUAL

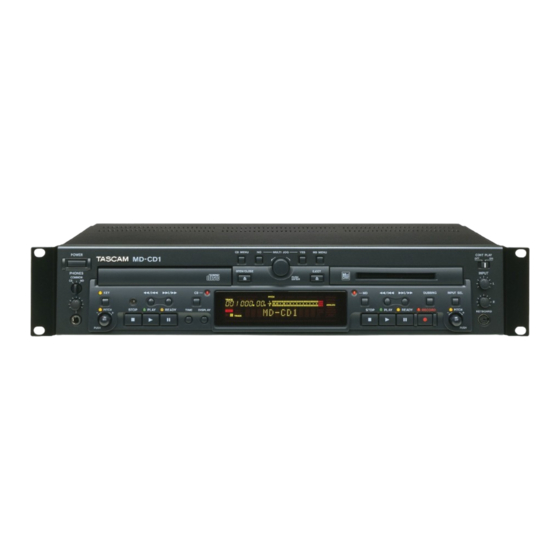

Minidisc Deck/CD Player
INSTRUCTIONS FOR SERVICE PERSONNEL
& & L L A A - - M M C C 1 1
目次
1. SAFETY INFORMATION ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 2
2. 仕様(MD-CD1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 3
3. テストモード ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 5
4. サーボ調整（MDメカ） ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 9
5. メッセージ一覧 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 20
6. 分解と組立（MDメカ） ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 22
7. ブロックダイアグラム ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 27
8. レベルダイアグラム ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 28
9. 分解図とパーツリスト(MD-CD1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 32
10. 基板図とパーツリスト(MD-CD1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 38
11. 付属品(MD-CD1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 43
12. 仕様(LA-MC1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 44
13. 接続方法(LA-MC1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 45
14. 基板図とパーツリスト(LA-MC1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 50
15. 付属品(LA-MC1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 51
S-0137
Advertisement
Table of Contents
Related Manuals for Tascam LA-MC1
Summary of Contents for Tascam LA-MC1
-
Page 1: Table Of Contents
12. Specification(LA-MC1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 44 12. 仕様(LA-MC1) ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 44 13. -
Page 2: Safety Information
TASCAM MD-CD1 & LA-MC1 1. SAFETY INFORMATION This product has been designed and manufactured according to FDA regulations "title 21, CFR, chapter 1, subchapter J, based on the Radiation Control for Health and Safety Act of 1968", and is classified as a class 1 laser product. There is no hazardous invisible laser radiation during operation because invisible laser radiation emitted inside of this product is completely confined in the protective housings. -
Page 3: Specification(Md-Cd1)
TASCAM MD-CD1 & LA-MC1 2. SPECIFICATIONS 仕様 MDデッキ部定格 MD deck Type MiniDisc recorder 形式 ミニディスクレコーダー Discs MiniDisc format 使用ディスク ミニディスク Rec modes Stereo/Mono/LP2/LP4 記録モード STEREO/MONO/LP2/LP4 Recording format Magnetic field modulation overwrite 記録方式 Magnetic field modulation Recording time 74 minutes (stereo), 148 minutes... - Page 4 TASCAM MD-CD1 & LA-MC1 一般 Unit specifications Power USA/Canada 120 VAC, 60 Hz 電源 AC100 V、50/60 Hz U.K./Europe 230 VAC, 50 Hz 消費電力 18 W Australia 240 VAC, 50 Hz 外形寸法 483 x 94 x 308（mm） Power consumption 18 W 質量 5.8kg Dimensions 483 x 94 x 308 mm 動作温度...
-
Page 5: Test Mode
TASCAM MD-CD1 & LA-MC1 3. Test Mode テストモード 3-1．テストモードへの入り方 3-1. How to set the test mode enabled 「OPEN/CLOSE」と「EJECT」キーを押しながら電源を投 While holding down the OPEN/CLOSE and EJECT keys, switch on the power. 入する。 (You need to keep both keys held down until the display reads （ディスプレイに「Test Mode」と表示するまで押し続ける）... - Page 6 TASCAM MD-CD1 & LA-MC1 5th stage: 第5段階 6th stage: 第6段階 7th stage: FL display tube turned on and all LEDs light up on CD 第7段階 player FL管全点灯＋CD側LED全点灯 第8段階 8th stage: FL display tube and all LEDs turned on FL管全点灯＋LED全点灯 Press again the DISPLAY key to terminate DISPLAY CHK.
- Page 7 TASCAM MD-CD1 & LA-MC1 5）KEYBOARD CHK 5) KEYBOARD CHK As with KEY CHECK, press keys as the FL display tube shows. 「KEY CHECK」と同様にFL管に表示しているキーを押す。 Unlike with KEY CHECK, you don't need to check all keys. 「KEY CHECK」と異なりすべてのキーをチェックする必要 はない。 6) RS-232C CHK This checks data send/receive through RS-232C using a loop jig.
- Page 8 TASCAM MD-CD1 & LA-MC1 9）VERSION UP 9) VERSION UP This gets FLASH ROM updated. FLASH ROMのバージョンアップを実行する。 Give a volume label "UPTATE" and a file name "FLASH.MOT" to the バ ー ジ ョ ン ア ッ プ 元 の フ ァ イ ル は ボ リ ュ ー ム ラ ベ ル...
-
Page 9: Procedure For Adjistment Servo(Md Mech)
TASCAM MD-CD1 & LA-MC1 PROCEDURE FOR ADJUSTING SERVO OF MD MECHANISM MDメカ サーボ調整手順 This procedure is applicable for MD-CD system microcomputer 本手順は、MD-CD1 システムマイコン Ver.1.10以降に適 version 1.10 and above. 用されます。 4-1. Requirements 4-1. 準備 º Measuring instrument ● 使用する測定器 Oscilloscope : 100 MHz or higher オシロスコープ... - Page 10 TASCAM MD-CD1 & LA-MC1 4-2. テストポイント 4-2 .Test points 注意事項 Warning 1. When the laser diode is emitting light, never take a look 1．レーザーダイオードが発光している時は、絶対にピ at the pickup from directly above. If you do, there is the ックアップを真上から覗かないで下さい。真上から danger of going blind.
- Page 11 TASCAM MD-CD1 & LA-MC1 4-3．調整 4-3. Adjustments ● 温度補正オフセット調整（ 「TEMP ADJUST」 ） º Temperature correcting offset adjustment ("TEMP ADJUST") 1) With the TEMP and GND terminals shorted with a jumper 1） TEMP端子とGND端子をジャンパー線でショートし wire, enter Test mode. た状態で、テストモードにして下さい。 2) Using the multi-jog and the ENTER key, select "MD ADJUST"...
- Page 12 TASCAM MD-CD1 & LA-MC1 2 Pit Read adjustment (1X speed "Pit Read ON?") 2 Pit Readの調整（１倍速「Pit Read ON？」 ） 1) Set the laser power meter to 1mW range, and insert its 1） レーザーパワーメータを１mWレンジにセットし、 light receptacle so that it becomes above the pickup of 受光部をMDメカAssyのピックアップ上部に挿入し...
- Page 13 TASCAM MD-CD1 & LA-MC1 ● レーザーパワー確認（ 「LDPWR CHECK」 ） º Checking laser power ("LDPWR CHECK") When "LDPWR CHECK" is displayed, press the ENTER key and 「LDPWR CHECK」表示中、 「ENTER」キーを押すと、 "Pit Read" is displayed. When "Pit Read" is displayed, rotating 「Pit Read」を表示します。 「Pit Read」を表示中、...
- Page 14 TASCAM MD-CD1 & LA-MC1 4 Checking 1/2 Write (1X speed "1/2 Write 1") 4 1／2Writeの確認（１倍速「1／2Write 1」 ） 1) Set the laser power meter to 10 mW range, and insert its 1） レーザーパワーメータを10mWレンジにセットし、 light receptacle so that it becomes above the pickup of 受光部をMDメカAssyのピックアップ上部に挿入し...
- Page 15 TASCAM MD-CD1 & LA-MC1 ● EFバランス調整（ 「EFBAL ADJUST」 ） º EF balance adjustment ("EFBAL ADJUST") Connect an oscilloscope's GND to the Vc terminal and the オシロスコープのGNDをVc端子、プローブをEF端子に接 probe to the EF terminal, and set the probe for DC coupling. 続し、プローブのカップリングはDCに設定して下さい。 When "EFBAL ADJUST" is displayed, press the ENTER key and 「EFBAL ...
- Page 16 TASCAM MD-CD1 & LA-MC1 3 MO P-TOC adjustment (1X speed "EFB MO-TOCx 1") 3 MO P-TOCの調整（１倍速「EFB MO-TOCx１」 ） 1) When "EFB MO-TOCx 1" is displayed as a result of 1） 2に続き、 「EFB MO-TOCx１」表示中、 「ENTER」 completing process 2 , press the ENTER key and キーを押すと、数秒後に「EFB=$xx ...
- Page 17 TASCAM MD-CD1 & LA-MC1 ★ １倍速Pitの調整 ¤ 1X speed Pit adjustment 7 Pit adjustment (1X speed "EFB Pit") 7 Pitの調整（１倍速「EFB Pit」 ） 1) When "Pit Disc Set" is displayed, take out the Recordable 1） 「 Pit Disc Set」表示したら、Recordable Discを disc, and insert MMD-111 indtead.
- Page 18 TASCAM MD-CD1 & LA-MC1 2 Pit Disc adjustment 2 Pit Discの調整 1) When "FBIAS ADJUAST" is displayed as a result of 1） 1 に 続 い て 、 「 F B I A S A D J U S T 」 表 示 し た ら 、...
- Page 19 TASCAM MD-CD1 & LA-MC1 3) When the disc is loaded, press the ENTER key and 3） Disc読み込み後、 「ENTER」キーを押すと、数秒後 "C1=xxxx" is displayed in several seconds. (The PLAY and に「C1=xxxx」を表示します。 （PLAY LED、REC REC LEDs turn on.) If no disc is present, pressing the LEDが点灯します。...
-
Page 20: Message Display Glossary
TASCAM MD-CD1 & LA-MC1 5. MESSAGE DISPLAY GLOSSARY メッセージ一覧 5-1. Operation messages （動作メッセージ） Message Details / response (意味／対処方法） A blank recordable MD disc has been inserted. Blank Disc 何も録音されていない録音用MDが入っています。 A new recordable MD disc has been inserted. New Disc! 新品の録音用MDが入っています。... - Page 21 TASCAM MD-CD1 & LA-MC1 (意味／対処方法） Message Details / response Write-protected MD disc, so recording or editing is not possible. W_Protected! MDが誤消去防止状態になっています。 A playback-only MD disc has been inserted. Pre Master! 再生専用のMDが入っています。 TOC data is not correct. TOC Error! TOC情報が正常ではありません。 Editing cannot be performed due to MD system limitations or editing condition limits.
-
Page 22: Diassembling And Reassembling(Md Mecha)
TASCAM MD-CD1 & LA-MC1 6. DISASSEMBLING AND REASSEMBLING (MD MECH.) 分解と組立（MDメカ） メインブロックの分解・組立 6-1. Disassembling/reassembling the main block grease grease −22−... - Page 23 TASCAM MD-CD1 & LA-MC1 1. Peel off the tape & fixing the O/W HD lead wire. 1. O/W HD リード線固定用のテープ & をはがす。 2. Remove the O/W HD lead wire Q from the PCB CONTROL 2. O/W HD リード線 Q をPCB CONTROL BLK % より BLK %. 外す。...
- Page 24 TASCAM MD-CD1 & LA-MC1 1. Remove the HOLDER STOPPER I and STOPPER SPG U. 1. HOLDER STOPPER I、STOPPER SPG t を外す。 2. Press the claw of the REAR GUIDE BLK w toward A (Fig. 6-3) 2. REAR GUIDE BLK w のツメをA 方向（Fig. 6-3）に to remove the 2ND GEAR 8.
- Page 25 TASCAM MD-CD1 & LA-MC1 P/U ASSY の分解・組立 6-2. Disassembling/reassembling the P/U ASSY grease torque: 1.2kg-cm grease 1. Solder the short land (Fig. 6-8) on the PICK UP UNIT t and 1. PICK UP UNIT t のショートランド（Fig. 6-8）を半 disconnect the FPC PICK *. 田にてショートし、FPC PICK * をコネクタより外す。 2. Unscrew the screw & and remove the SLED BASE u.
- Page 26 TASCAM MD-CD1 & LA-MC1 SW 配置図 6-3. SW positioning Iop ( Iop (-) TEMP メカ取扱上の注意事項 6-4. Handling precautions – メカの分解・組立時は、静電対策を施すこと。 – Take sufficient preventive measures against static electricity – 組立は分解手順の逆に行なうこと。 when disassembling or reassembling the mechanism. – ネジの締め付けトルクおよびグリス、ネジロック塗布箇所 – Follow the reverse disassembly procedure to reassemble.
-
Page 27: Block Diagram
ATAPI I/F CD OPTICAL 16MB SDRAM CD DRIVE ADDRESS BUS DIGITAL OUT U506 M12L64164A-7T CD-532EB DATA BUS 3.3V SELECT SW BUFFER & PHONE CONTROL U509 512KB FLASH ROM SIGNAL U510 U511 U507 MBM29LV800BA-70 3.3V BALANCE OUTPUT U504 SCF5249VF140 (OPTION) IDE I/F CONTROL SIGNAL 3.3V 1.8V CD OUT R... -
Page 28: Level Diagram
U116A U302A A (L) MD BALANCE U108A OUT L B (L) NJM4580 Q (L) U109B NJM4580 J304 F (L) U113 AK4528 NJM4580 U110A NJM4580 NJM4580 U302B MD UNBALANCE OUT L C (L) U109A NJM4580 A (R) N (L) U108A NJM4580 J102A B (R) F (R) - Page 29 CD PLAYBACK - UNBALANCE OUTPUT LEVEL MD PLAYBACK - UNBALANCE OUTPUT LEVEL +15dB +15dB +6dBv +6dBv CD PLAY BACK INPUT MD PLAY BACK INPUT (FULL SCALE 0dB) (FULL SCALE 0dB) -infinity -infinity...
- Page 30 CD/MD PLAYBACK - BALANCE OUTPUT LEVEL CD/MD PLAYBACK - UNBALANCE COMMON OUTPUT LEVEL +17.81dBv( 20dBm) +6dBv +6dBv +6dBv +0.5dBv...
- Page 31 UNBALANCE ANALOG INPUT - MD RECORDING LEVEL BALANCE ANALOG INPUT - MD RECORDING LEVEL ANALOG INPUT REF LEVEL +4dBm -0.5dBv -7dBv -8dBm -8dBm ANALOG INPUT REF LEVEL -10dBv...
-
Page 32: Exploded Views And Parts List(Md-Cd1)
TASCAM MD-CD1 & LA-MC1 PARTS LIST SECTION 注 意 NOTES プリント基板図は部品面を示しています。 ● ● PC boards shown are viewed from parts side. *印の部品は納期が若干かかります。 ● ● Parts marked with * require longer delivery time. あらかじめご了承ください。 ● The parts with no reference number or no parts number in the exploded 分解図に部番のない部品および品番のない部品は供給できま... - Page 33 TASCAM MD-CD1 & LA-MC1 9. EXPLODED VIEWS AND PARTS LIST 分解図とパーツリスト EXPLODED VIEW-1 −33−...
- Page 34 TASCAM MD-CD1 & LA-MC1 EXPLODED VIEW-2 −34−...
- Page 35 TASCAM MD-CD1 & LA-MC1 EXPLODED VIEW-1 REF.NO. PARTS NO. DESCRIPTION REMARKS 1- 1 3M00579-30A CHASSIS,MAIN MCD1 1- 2 3M001950 FOOT,21MM 1- 3 3B00013-06A SCREW,J, S M3X6 1- 4 M018900-00C BRACKET,DRIVE(L) MCD1 1- 5 3B00057-06A SCREW,BPB M3*6(BLK) 1- 6 3B00054-06A SCREW,BPB M4X6...
- Page 36 TASCAM MD-CD1 & LA-MC1 EXPLODED VIEW-1 REF.NO. PARTS NO. DESCRIPTION REMARKS 1-50 3B00048-08A SCREW,BPP M3X8 (BLK) 1-51 M018907-00B ESCUTCHEON,POWER FLAT 1-52 M018912-00B BUTTON,POWER FLAT 1-53 M018920-00C PLATE,GUARD POWER MCD1 1-54 3M01957-00A SNAP RIVET(SR3-3.5) X-9 1-55 M018903-00A BRACKET,PHONE MCD1 1-56 3B00057-06A SCREW,BPB M3*6(BLK)
- Page 37 TASCAM MD-CD1 & LA-MC1 EXPLODED VIEW-2 REF.NO. PARTS NO. DESCRIPTION REMARKS 2- 1 * 9A07568300 MTR ASSY BLK D018S014 2- 2 * 9A07550600 MTR ASSY BLK D018S012 2- 3 * 9A07550700 MTR ASSY BLK D018S013 2- 5 * 9A08803100 SW LEVER...
-
Page 38: Pc Boards And Parts List(Md-Cd1)
MD-CD1 & LA-MC1 TASCAM 10. PC BOARDS AND PARTS LIST 基板図とパーツリスト MAIN PCB ASSY (SIDE A) −38−... - Page 39 MD-CD1 & LA-MC1 TASCAM MAIN PCB ASSY (SIDE B) −39−...
- Page 40 MD-CD1 & LA-MC1 TASCAM GATHER PCB ASSY (PCB FRONT, PCB VOL KEY I/F, PCB PHONE,PCB POW SW, PCB 232C, PCB SLIDE SW) (SIDE A) GATHER PCB ASSY (PCB FRONT, PCB VOL KEY I/F, PCB PHONE,PCB POW SW, PCB 232C, PCB SLIDE SW) (SIDE B)
- Page 41 TASCAM MD-CD1 & LA-MC1 MAIN PCB ASSY (MD-CD1) MAIN PCB ASSY (MD-CD1) REF.NO. PARTS NO. DESCRIPTION REF.NO. PARTS NO. DESCRIPTION E952008-00A PCBA,MAIN MD-CD1 U102 3S035684 IC,NJM2750M U103 3S004894 IC NJM4580V (SSOP) IA PCB,MAIN MD-CD1 U104 3S035694 IC,AK4384-G 3E03070-00A SILICON TUBED 3*2*8-G U105...
- Page 42 TASCAM MD-CD1 & LA-MC1 GATHER PCB ASSY (MD-CD1) GATHER PCB ASSY (MD-CD1) REF.NO. PARTS NO. DESCRIPTION REF.NO. PARTS NO. DESCRIPTION E952009-00A PCBA,GATHER MD-CD1 SW19 3E018680 SW,TACT SKQNAE D010 SW20 3E018680 SW,TACT SKQNAE D010 PCB,FRONT MD-CD1 SW21 3E018680 SW,TACT SKQNAE D010 3S002984 DIODE,1SS355 TE-17 TP-G...
-
Page 43: Included Accessories(Md-Cd1)
TASCAM MD-CD1 & LA-MC1 11. INCLUDED ACCESSORIES (MD-CD1) 付属品 (MD-CD1) INCLUDED ACCESSORIES (LA-MC1) REF.NO. PARTS NO. DESCRIPTION REMARKS D008268-01A OWNERS MNL,(J) MCD1 D008268-20A OWNERS MNL,(E) MCD1 [EXCEPT J] D008424-00A OWNERS MNL(E) MCD1 [EXCEPT J] D008424-10A OWNERS MNL(F) MCD1 D008424-20A OWNERS MNL(G) MCD1... -
Page 44: Specification(La-Mc1)
TASCAM MD-CD1 & LA-MC1 12. SPECIFICATIONS (LA-MC1) LA-MC1の仕様 CD ANALOG（BALANCED）OUTPUT CD ANALOG (BALANCED) OUTPUT Connector XLR balanced コネクタタイプ XLRバランス（1番：GROUND、 (1: ground, 2: hot, 3: cold) 2番：HOT、3番：COLD） Nominal output level +4dBu 基準出力レベル +4dBu Maximum output level +20dBu 最大出力レベル +20dBu Output impedance 75Ω... -
Page 45: The Connection Method(La-Mc1)
TASCAM MD-CD1 & LA-MC1 13. THE CONNECTION METHOD (LA-MC1) LA-MC1の接続方法 Installation 取り付け方法 1. MD-CD1本体の天板とリアパネルのブランクパネルを外 1. Remove the top cover from the MD-CD1. Remove the blank します。 panel from the rear panel. 2. MAIN PCBA上のケーブルタイを切ります。 （1個所） 2. Cut the cable tie (above the MAIN PCBA) shown below. - Page 46 TASCAM MD-CD1 & LA-MC1 4. Remove the flat cable from the harness clip. 4. ハーネスクリップからフラットケーブルを外します。 5. Bind the cables except the flat cable using the clip. 5. 解いたハーネスクリップを元に戻します。 6. Cut the cable tie shown below. 6. 下図の位置のケーブルタイを切ります。 −46−...
- Page 47 PHONES PCBA at the harness clip and pull PHONES PCBAからの線材をハーネスクリップ部で折り them to the left (viewed from the front). 返し、左側（フロントから見て）に寄せます。 9. Tilt the LA-MC1 and align the jacks with the holes in the rear 9. LA-MC1を傾けてリアパネルの穴に合わせ、ジャックが穴 panel. When the jacks are in the holes, hold the LA-MC1 に入ったら水平にします。...
- Page 48 TASCAM MD-CD1 & LA-MC1 10. Fix the LA-MC1 with the supplied screws. 10. リアパネルにLA-MC1をネジで固定します。 11. Connect the cables from the LA-MC1 PCBA to the following 11. LA-MC1からのケーブルをMAIN PCBAのコネクターに connectors on the MAIN PCBA. 差し込みます。 Connect the cable from J301 (9-pin) to P106.
- Page 49 TASCAM MD-CD1 & LA-MC1 13. Place the flat cable from the CD drive above the LA-MC1. 13. CDドライブのフラットケーブルをLA-MC1の上部を通 過させ元に戻します。 14. 天板を元どおりに取り付けます。 14. Secure the top cover to the MD-CD1. −49−...
-
Page 50: Pc Boards And Parts List(La-Mc1)
MD-CD1 & LA-MC1 TASCAM 14. PC BOARDS AND PARTS LIST (LA-MC1) 基板図とパーツリスト(LA-MC1) XLR PCB ASSY (SIDE 1) XLR PCB ASSY (SIDE 2) −50−... -
Page 51: Included Accessories(La-Mc1)
TASCAM MD-CD1 & LA-MC1 XLR PCB ASSY (LA-MC1) REF.NO. PARTS NO. DESCRIPTION PCBA,XLR LA-MC1 E952197-00A PCBA,XLR LA-MC1 J301 E009633-00B HARNESS ASSY,9PIN LA-MC1 J302 E009634-00A HARNESS ASSY,5PIN LA-MC1 J303 E009890-00A HARNESS ASSY,7P SAN-PHR S J304 3E017310 PLUG,XLR M JY-5032A-030 J305 3E017310 PLUG,XLR M JY-5032A-030...
