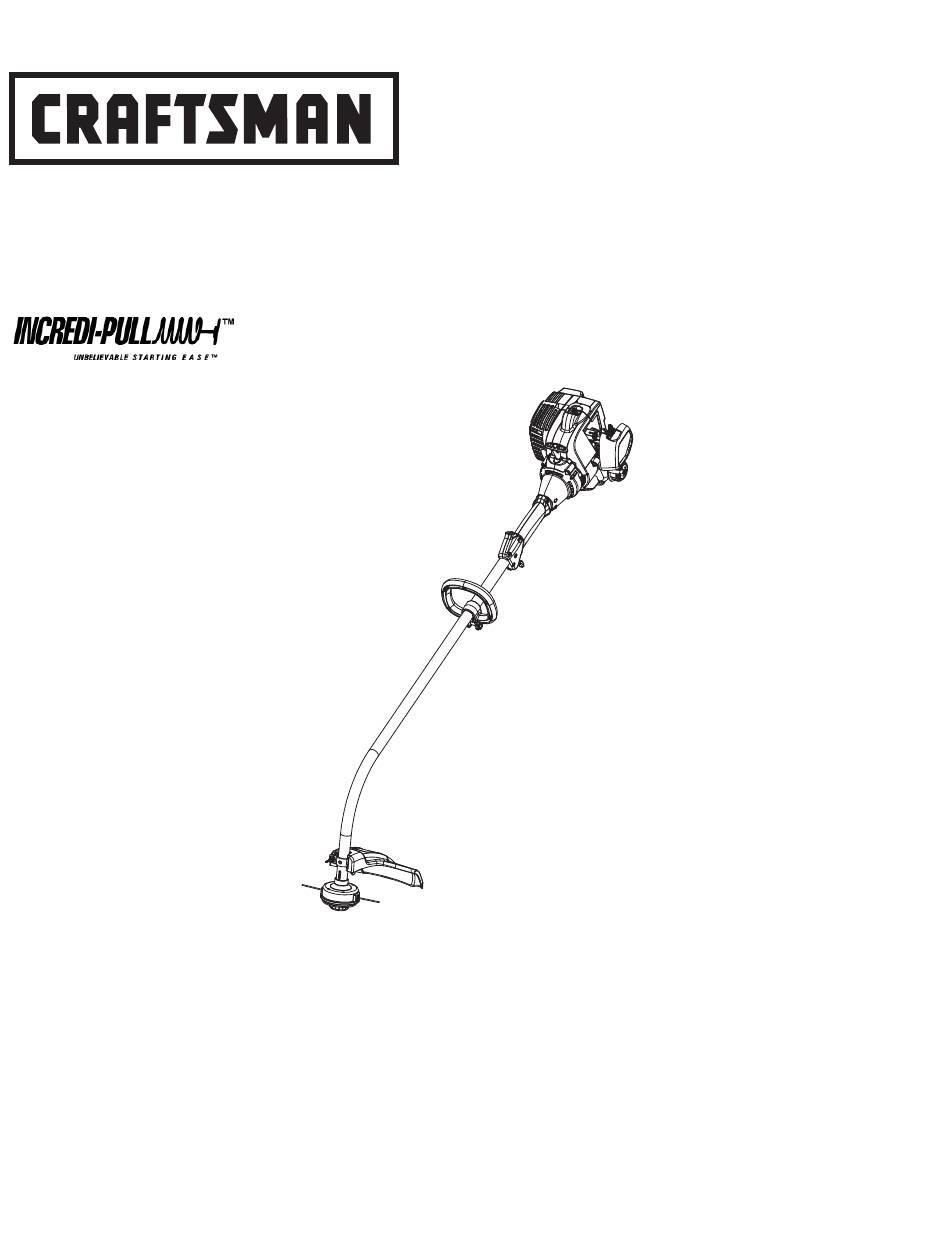

Operator's Manual
2-Cycle
WEEDWACKER
Model No. 316.711370
CAUTION: Before using this product,
read this manual and follow all its Safety
Rules and Operating Instructions.
Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.
769-07294 / 01
®
GAS TRIMMER
®
Visit our website: www.craftsman.com
• SAFETY
• ASSEMBLY
• OPERATION
• MAINTENANCE
• PARTS LIST
• ESPAÑOL, P. 19
11/12

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Craftsman WEEDWACKER INCREDI-PULL 316.711370

Summary of Contents for Craftsman WEEDWACKER INCREDI-PULL 316.711370

  • Page 1 CAUTION: Before using this product, • MAINTENANCE read this manual and follow all its Safety • PARTS LIST Rules and Operating Instructions. • ESPAÑOL, P. 19 Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A. Visit our website: www.craftsman.com 769-07294 / 01 11/12...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS Safety ..........2 Warranty .
  • Page 3 • IMPORTANT SAFETY INSTRUCTIONS • READ ALL INSTRUCTIONS BEFORE OPERATING • The trimmer attachment shield must always be in place while operating the unit. Do not operate unit without both trimming lines extended, and the proper line installed. Do not extend the WARNING: When using the unit, all safety rules must be trimming line beyond the length of the shield.
  • Page 4 • SAFETY & INTERNATIONAL SYMBOLS • This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information. SYMBOL MEANING SYMBOL MEANING •...

  • Page 5: Warranty

    This additional coverage does not apply to inner trimmer shaft components. For warranty coverage details to obtain free repair or replacement, visit the web site: www.craftsman.com This warranty covers ONLY defects in material and workmanship. Warranty coverage does NOT include: •...

  • Page 6: Know Your Unit

    KNOW YOUR UNIT APPLICATIONS Muffler As a trimmer: Spark Plug • Cutting grass and light weeds. Starter • Edging Rope Grip Choke Lever • Decorative trimming around trees, fences, etc. Other optional accessories may be used with this unit. Shaft Grip NO ASSEMBLY TOOLS REQUIRED Air Filter Cover On/Off Switch...

  • Page 7: Assembly

    ASSEMBLY INSTALLING THE CUTTING HEAD SHIELD Slot Cutting Head Mount Bracket Shield WARNING: To prevent serious personal injury, never operate the unit without the cutting head shield in place. Use the following instructions if the cutting head shield is not installed.

  • Page 8: Oil And Fuel

    OIL AND FUEL FUELING THE UNIT OIL AND FUEL MIXING INSTRUCTIONS The use of old and/or improperly mixed fuel is the most common cause WARNING: Gasoline is extremely flammable. Ignited of performance problems. Use only fresh, clean unleaded gasoline. vapors may explode. Always stop the engine and allow it Follow the instructions carefully for the proper gasoline/oil mixture.

  • Page 9: Starting And Stopping

    STARTING AND STOPPING WARNING: Operate this unit only in a well-ventilated Off (O) / Stop outdoor area. Carbon monoxide exhaust fumes can be lethal in a confined area. On ( I ) / Start WARNING: Avoid accidentally starting the unit. To avoid serious injury, the operator and the unit must be in a stable position when pulling the starter rope (Fig.

  • Page 10: Operation

    OPERATION HOLDING THE TRIMMER WARNING: Always wear eye, hearing, hand, foot and body protection to reduce the risk of injury when operating this unit. • Stand in the operating position (Fig. 7). • Hold the shaft grip with the right hand. Keep the right arm slightly bent.

  • Page 11: Maintenance

    MAINTENANCE WARNING: To prevent serious injury, never perform Bolt Outer Spool Bump Knob maintenance or repairs while the unit is running. Always allow the unit to cool before servicing or repairing the unit. Disconnect the spark plug wire to prevent the unit from starting accidentally.
  • Page 12 Part 2 - Winding New Trimming Line onto the Inner Reel • If using single line, refer to Winding Single Line. • If using split line, refer to Winding Split Line. • If using a prewound inner reel, proceed to Part 3 - Installing the Inner Reel.
  • Page 13 MAINTAINING THE AIR FILTER Air Filter WARNING: To avoid serious personal injury, always stop the engine and allow it to cool before cleaning or maintaining the unit. Failure to maintain the air filter can result in poor performance or can cause permanent damage to the engine.
  • Page 14 MAINTAINING THE SPARK PLUG 1. Stop the engine and allow it to cool. Grasp the spark plug boot firmly and pull it from the spark plug. 2. Clean around the spark plug. Remove the spark plug from the cylinder head with a 5/8-inch socket, turning counterclockwise. WARNING: Do not sand blast, scrape or clean spark plug electrodes.

  • Page 15: Cleaning And Storage

    CLEANING AND STORAGE CLEANING STORAGE • Never store a fueled unit where fumes may reach an open flame WARNING: To avoid serious personal injury, always stop or spark. the engine and allow it to cool before cleaning or maintaining • Allow the engine to cool before storing.

  • Page 16: Troubleshooting

    TROUBLESHOOTING PROBLEM SOLUTION THE ENGINE WILL NOT START The fuel tank is empty Fill the fuel tank with properly mixed fuel The primer bulb was not pressed enough Press the primer bulb 10 times or until fuel is visible Move the choke lever to Position 3, squeeze the throttle control and The engine is flooded pull the starter rope The fuel is old (over 30 days) and/or improperly mixed...
  • Page 17 NEED MORE HELP? You’ll find the answer and more on managemylife.com – for free! Find this and all your other product manuals online. Get answers from our team of home experts. Get a personalized maintenance plan for your home. Find information and tools to help with home projects. brought to you by Sears...

  • Page 18: Repair Protection Agreements

    REPAIR PROTECTION AGREEMENTS Congratulations on making a smart purchase. Your new Craftsman® product is designed and manufactured for years of dependable operation. But like all products, it may require repair from time to time. That’s when having a Repair Protection Agreement can save you money and aggravation.
  • Page 19 • OPERACIÓN producto lea este manual y siga todas • MANTENIMIENTO las reglas de seguridad e instrucciones de operación. • LISTA DE PIEZAS Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A. Visite nuestro sitio web: www.craftsman.com 769-07294 / 01 11/12...

  • Page 20: Seguridad

    TABLA DE CONTENIDO Seguridad ......... . .20 Garantía .
  • Page 21 • INSTRUCCIONES DE SEGURIDAD IMPORTANTES • LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR AL OPERAR LA UNIDAD LA UNIDAD • Lleve puestas gafas o lentes de seguridad que cumplan las normas ANSI Z87.1 y estén marcados como tales. Use siempre ADVERTENCIA: Al usar la unidad deben seguirse todas protección para los oídos al operar esta unidad.
  • Page 22 • Espere a que el motor se enfríe para guardar o transportar la unidad. Cerciórese de asegurar bien la unidad al transportarla. • Guarde la unidad en un lugar seco, bajo llave o en alto, a fin de evitar su uso no autorizado o daño. Manténgala fuera del alcance de los niños.

  • Page 23: Garantía

    Para conocer los detalles de la cobertura de garantía para la reparación o reemplazo gratuitos, visite el sitio web: www.craftsman.com Esta garantía cubre SOLAMENTE defectos de materiales o mano de obra. La cobertura de garantía NO incluye: •...

  • Page 24: Conozca Su Unidad

    CONOZCA SU UNIDAD USOS Silenciador Como recortadora: Bujía de encendido • Cortar césped y malas hierbas escasas. Agarre de la cuerda • Orillar (bordear) de arranque Palanca del • Hacer recortes decorativos alrededor de árboles, cercas, etc. obturador Con esta unidad se pueden utilizar otros accesorios opcionales. Empuñadu ra del eje NO SE REQUIERE DE HERRAMIENTAS...

  • Page 25: Ensamblaje

    ENSAMBLAJE INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE Ranura Protector del Soporte de cabezal de corte montaje ADVERTENCIA: Para evitar lesiones personales graves, no opere nunca la unidad sin el protector del cabezal de corte colocado. Si el protector del cabezal de corte no está instalado, siga las instrucciones a continuación.

  • Page 26: Aceite Y Combustible

    ACEITE Y COMBUSTIBLE Mezclar el combustible INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE NOTA: Esta unidad trae un frasco de 3.2 onzas de aceite para motor de 2 tiempos. Para que la mezcla de combustible descrita El uso de un combustible viejo y/o mal mezclado es la causa más anteriormente sea la correcta, échele la botella completa a un común de problemas de funcionamiento.

  • Page 27: Arranque Y Parada

    ARRANQUE Y PARADA ADVERTENCIA: Opere esta unidad solamente en un Apagado (O) / Parada área exterior bien ventilada. El monóxido de carbono de los gases de escape puede ser letal en un área confinada. Encendido ( I ) / Arranque ADVERTENCIA: Evite arrancar la unidad por accidente.

  • Page 28: Operación

    OPERACIÓN SOSTENER LA RECORTADORA ADVERTENCIA: Al operar esta unidad, lleve siempre puesta protección para los ojos, oídos, pies y cuerpo a fin de reducir el riesgo de lesiones. • Párese en la posición de operación (Fig. 7). • Sostenga la empuñadura del eje con la mano derecha. Mantenga el brazo derecho ligeramente flexionado.

  • Page 29: Mantenimiento

    MANTENIMIENTO ADVERTENCIA: Para evitar lesiones graves, no haga Perno Bobina exterior Perilla nunca ningún mantenimiento ni reparación con la unidad percusiva funcionando. Siempre deje que la unidad se enfríe antes de darle mantenimiento o repararla. Desconecte el cable de la bujía para evitar que la unidad arranque por accidente.
  • Page 30 Parte 2 – Enrollar la nueva línea de corte en el carrete interior • Si usa una sola línea, consulte Enrollar una línea sola. • Si usa una línea dividida, consulte Enrollar una línea dividida. Pared separadora • Si está usando un carrete interior prebobinado, pase a la Parte 3 –...
  • Page 31 MANTENIMIENTO DEL FILTRO DE AIRE Filtro de aire ADVERTENCIA: Para evitar lesiones personales graves, apague siempre el motor y deje que se enfríe antes de limpiar o dar mantenimiento a la unidad. No dar mantenimiento al filtro de aire correctamente puede hacer que el motor funcione mal o dañarlo para siempre.
  • Page 32 MANTENIMIENTO DE LA BUJÍA 1. Detenga el motor y déjelo enfriar. Agarre firmemente la pipa (capucha) y sáquela de la bujía. 2. Limpie alrededor de la bujía. Saque la bujía de la culata girándola en sentido contrario a la agujas del reloj con una llave de bujía de 5/8 de pulgada.

  • Page 33: Limpieza Y Almacenamiento

    LIMPIEZA Y ALMACENAMIENTO LIMPIEZA ALMACENAMIENTO • No guarde nunca la unidad con combustible en el tanque en un ADVERTENCIA: Para evitar lesiones personales lugar en el que los gases puedan ponerse en contacto con una graves, apague siempre el motor y deje que se enfríe antes llama expuesta o chispas.

  • Page 34: Localización Y Solución De Problemas

    LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS PROBLEMA SOLUCIÓN EL MOTOR NO ARRANCA El tanque de combustible está vacío Llene el tanque de combustible con la mezcla adecuada La pera del cebador no se oprimió lo suficiente Oprima la pera del cebador 10 veces o hasta que se vea el combustible Mueva la palanca del obturador a la Posición 3, apriete el control de El motor está...
  • Page 35 ¿NECESITA MÁS AYUDA? Encontrará la respuesta y más información en managemylife.com – ¡gratis! Busque en Internet éste y todos los demás manuales de sus productos. Pregúntele a nuestro equipo de expertos del hogar. Reciba un plan de mantenimiento personalizado para su hogar. Busque información y herramientas que lo ayuden en sus proyectos del hogar.

  • Page 36: Convenio De Protección De Reparación

    CONVENIOS DE PROTECCIÓN DE REPARACIÓN Felicitaciones por haber hecho una compra inteligente. Su nuevo producto Craftsman® fue diseñado y fabricado con vistas a una operación confiable por años. Pero como todos los productos, es posible que sea necesario repararlo alguna vez. Ahí es cuando tener un Convenio de Protección de Reparación puede ahorrarle dinero y problemas.
  • Page 37 NOTES...

  • Page 38: Parts List

    PARTS LIST REPLACEMENT PARTS - MODEL 316.711370 2-CYCLE GAS TRIMMER Item Part No. Description Item Part No. Description 753-06194 Rear Cover Assembly (includes 2 & 3) 791-182723 Crankcase Bolt 791-181345 Cover Screw 753-06275 Crankcase O-Ring 791-181862 Housing Screw 753-06189 Insulator Assembly (includes 22 & 23) 753-06174 O-Ring 753-06184...
  • Page 39 PARTS LIST REPLACEMENT PARTS - MODEL 316.711370 2-CYCLE GAS TRIMMER Item Part No. Description 753-06790 Throttle Housing Assembly (includes 2-4) 791-182405 Switch 753-06791 Throttle Trigger 791-182690 Throttle Trigger Spring 753-06065 Flexible Drive Shaft 753-05748 Drive Shaft Housing Assembly (includes 5) 753-06198 D-Handle (includes 8) 753-06199...
  • Page 40 Get it fixed, at your home or ours! Your Home For troubleshooting, product manuals and expert advice: www.managemylife.com For repair – in your home – of all major brand appliances, lawn and garden equipment, or heating and cooling systems, no matter who made it, no matter who sold it! For the replacement parts, accessories and owner’s manuals that you need to do-it-yourself.
