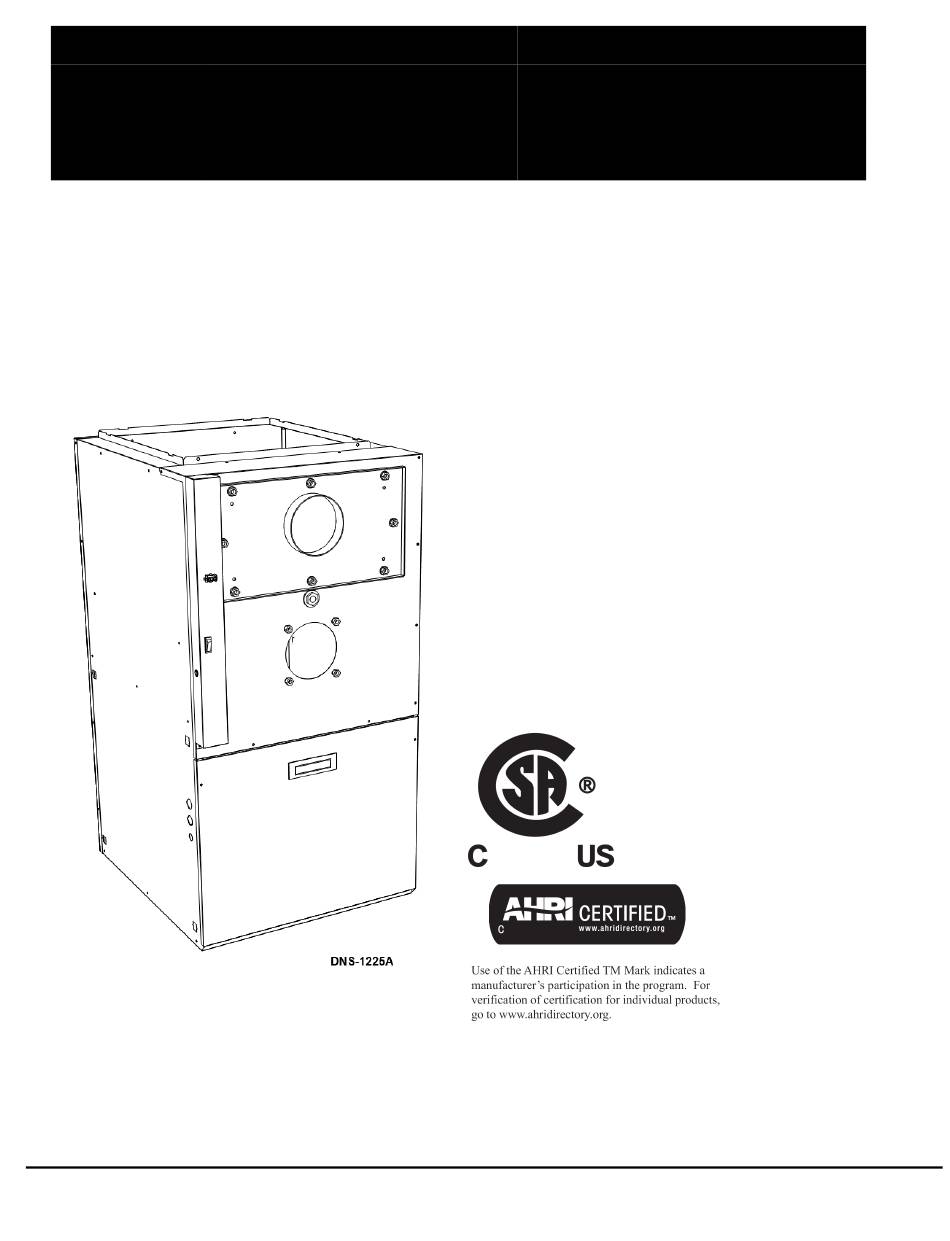

OBM154
OVM154
THIS BOOKLET CONTAINS IMPORTANT
•
Copyright 2011 CAC / BDP
7310 W. Morris St.
Manufacturer reserves the right to change, at any time, specifications and design without notice and without obligation.
Installation Instructions
INFORMATION
•
Indianapolis, IN 46231 Printed in canada. Edition date: 08/17
MULTIPOISE OIL FURNACE
INPUT CAPACITIES 126,000-154,000
INSTALLER: Use the information in this booklet to
install the appliance and affix this booklet adjacent to
the appliance after installation
USER: Keep this booklet of information for future
reference
SERVICER: Use the information in this booklet to
service the appliance and affix the booklet adjacent
to the appliance after servicing
Catalog No: IM - OBM154-06/ X40182 Rev. F
Replaces IM - OBM154-05

Advertisement

Table of Contents
loading

Related Manuals for Bryant OBM154

Summary of Contents for Bryant OBM154

  • Page 1 • • Catalog No: IM - OBM154-06/ X40182 Rev. F Copyright 2011 CAC / BDP 7310 W. Morris St. Indianapolis, IN 46231 Printed in canada. Edition date: 08/17 Manufacturer reserves the right to change, at any time, specifications and design without notice and without obligation.

  • Page 2: Table Of Contents

    3.3.7 Supply Air Temperature Rise Test ..3.3.8 Limit control check ....3.3.9 Restart after Burner Failure ... . MAINTENANCE 4.1 CLEANING THE HEAT EXCHANGER .
  • Page 3 d) Do not stack items or boxing within the required clearances to combustible materials specified in Table 9; e) This furnace is designed for use with #1 or #2 heating oil only. The use of gasoline, motor oil or any other oil containing SAFETY gasoline is prohibited;...

  • Page 4: Positioning The Furnace

    The unit is shipped with a burner and its controls. It requires a 115VAC power supply to the control panel and thermostat hook-up as shown on Figure 1 – Location and dimensions of ventilation air the wiring diagram, one or more oil line connections, suitable ductwork openings in a closet door and connection to a properly sized vent.

  • Page 5: Horizontal Installation

    The appliance must be installed in accordance with the current ANSI/NFPA 70 National Electrical Code, CSA C22.1 Canadian Figure 3 – Downflow Installation Electrical Code Part 1 and/or local codes. The control system depends on the correct polarity of the power supply. Connect “HOT”...

  • Page 6: Installation Of The Burner

    2.5.3 Post purge delay adjustment Figure 7 – Thermostat wiring, heating and air The post purge delay on the oil-fired burners is factory set to zero conditioning/heat pump with ECM variable speed second. This delay is applicable for all installations with chimney motor venting.

  • Page 7: Blocked Vent Shut-Off Device (Bvso) For Chimney Venting

    2.7 BLOCKED VENT SHUT-OFF becomes less and less effective and can easily downdraft. In certain cases, mechanically supplied air, by way of a blower, interlocked with DEVICE (BVSO) FOR CHIMNEY the unit, is necessary. It is the installer’s responsibility to check that. VENTING 2.8.1 Contaminated Combustion Air Installations in certain areas or types of structures will increase the...

  • Page 8: Ducting

    2.10 DUCTING 1 as well as the table 8 based on static pressure in the Technical Specifications section of this manual. To effect the adjustment, the RED (for heating) and BLUE (for cooling and heat pump) wires can be changed on the motor. Also, refer to the WARNING position of the wires on the electronic board of the unit and consult the wiring diagrams.

  • Page 9: Installation Of Accessories

    Table 2 – Airflow adjustments heating mode_ECM Table 3 – Airflow adjustments air conditioning motor mode_ECM motor SW1-HEAT SW2-COOL INPUT INPUT DIP Switch Positions DIP Switch Positions USGPH USGPH POSITION POSITION Table 4 – Airflow adjustments all modes_ECM Table 5 – Delay adjustments all modes_ECM motor motor SW4-Delay INPUT...

  • Page 10: Operating Sequence Oil Heating Mode

    3.3.3 Combustion Check items are in compliance: 1) The electrical installation, the oil supply system, the venting IMPORTANT system, combustion air supply and ventilation; 2) The blower access door is in place and the blower rail locking The heat exchanger metal surfaces may have oil and the baffle screws are well tightened;...

  • Page 11: Supply Air Temperature Rise Test

    CAUTION 1. Check the oil tank gauge and make sure that the valve is open; 2. Check fuses and the circuit breaker; Low flue gas temperature increases the risk of condensation. 3. Check if the main disconnect switch is ON ; Adjust the total temperature at or higher then 204°C (400°F) in order 4.

  • Page 12: Cleaning The Burner Head

    4.3 CLEANING THE BURNER 4.5 CHANGING THE OIL FILTER HEAD Tank Filter The tank filter should be changed as required. Follow the manufacturer’s instructions. Once a year, remove the retention head and electrodes from the drawer Secondary Filter assembly and remove all foreign matter, if necessary. Also clean the The 10 micron, or finer, filter cartridge should be changed annually.
  • Page 13 5 FURNACE INFORMATION Model: ..........Serial number: .
  • Page 14 6 TECHNICAL SPECIFICATIONS Table 6 – Technical specifications 154 Series, multi-position models UNITS WITH 1.0 HP 4-SP. MOTOR UNITS WITH 1.0 HP ECM MOTOR RATING AND PERFORMANCE Firing rate(USGPH)* 0.90 1.10 0.90 1.10 Input (BTU/h)* 126,000 154,000 126,000 154,000 Maximum Heating capacity, (BTU/h)* 107,000 129,000 107,000...
  • Page 15 Table 7 – Airflow data, models with 1 ECM motor OIL HEATING MODE 24 VAC input (R) on W only SW1- HEAT HEAT INPUT CFM with SW3-ADJ CFM with SW3-ADJ CFM with SW3-ADJ DIP switch position A DIP switch position B DIP switch position C DIP switch position (USGPH)
  • Page 16 Table 8 – Airflow data model with 1HP 4-speed motor EXTERNAL STATIC PRESSURE WITH AIR FILTER BLOWER SPEED 0.2” (W.C.) 0.3” (W.C.) 0.4” (W.C.) 0.5” (W.C.) 0.6” (W.C.) 0.7” (W.C.) HIGH 2130 2085 1995 1915 1820 1745 MED-HIGH 1930 1855 1800 1750 1675...
  • Page 17 Figure 9 – Furnace Dimensions...
  • Page 18 Figure 10 – Wiring diagram 4-speed motor (PSC)
  • Page 19 Figure 11 – Wiring diagram variable speed mortor (ECM)
  • Page 20 Figure 12 – Parts list with 4-speed motor (PSC)
  • Page 21 Table 10 – Parts list with 4-speed motor PSC Item Description Comments B03820 HEAT EXCHANGER Heat exchanger only J06L002 SEAL STRIP, DIA 1/8 x 25’ B03856-01 FRONT PANEL ASSEMBLY Panel, insulation and labels included B03866 FRONT PANEL INSULATION B03835-01 BAFFLE, LATERAL B03855-01 SIDE PANEL ASSEMBLY (RIGHT) Panel, insulation and baffle included...
  • Page 22 Figure 13 – Parts list with variable speed motor (ECM)
  • Page 23 Table 11 – Parts list with variable speed motor (ECM) Item Description Comments B03820 HEAT EXCHANGER Heat exchanger only J06L002 SEAL STRIP, DIA 1/8 x 25’ B03856-01 FRONT PANEL ASSEMBLY Panel, insulation and labels included B03866 FRONT PANEL INSULATION B03835-01 BAFFLE, LATERAL B03855-01 SIDE PANEL ASSEMBLY (RIGHT)
  • Page 24 Garder ce manuel près de l’unité pour références ultérieures. • • Catalog No: IM - OBM154-06FR/ X40182 Rev. F Copyright 2011 CAC / BDP 7310 W. Morris St. Indianapolis, IN 46231 Printed in canada. Edition date: 08/17 Le manufacturier se réserve le droit de modifier, à tout moment, les spécifications et design sans préavis ni obligation.
  • Page 25 3.3.7 Test de hausse de température ..3.3.8 Vérification des limiteurs de température ..3.3.9 Démarrage après défaillance du brûleur ..ENTRETIEN 4.1 NETTOYAGE DE L’ÉCHANGEUR DE CHALEUR .

  • Page 26: Sécurité

    b) Ne pas faire fonctionner cette fournaise si elle était immergée dans l’eau. Appeler immédiatement un technicien qualifié pour vérifier les dommages et remplacer les pièces critiques qui ont été en contact avec l’eau. SÉCURITÉ c) Ne pas ranger ou utiliser d’essence ou toute autre substance inflammable à...

  • Page 27: Installation

    l’unité devrait être située aussi près que possible de la cheminée ou de l’évent, de façon à maintenir les raccordements courts et directs. L’appareil de chauffage central devrait également être situé le plus près 2 INSTALLATION possible du centre de distribution d’air du système. Cet appareil de chauffage central est une véritable unité...

  • Page 28: Débit Horizontal

    est possible d’utiliser la base DFB-104 ou KLASB1001DET afin de L’appareil doit être installé en respectant la dernière édition ANSI/NFPA s’assurer de respecter ces dégagements. Veuillez-vous référer à la 70 du Code électrique national, la Section 1 du Code électrique Figure 3 et aux instructions d’installation incluses avec la base pour canadien CSA C22.1 et/ou les codes locaux.

  • Page 29: Installation Du Brûleur

    5. Compléter les connexions électriques ; Figure 6 – Branchement du thermostat, chauffage et 6. Finaliser les raccordements à la ligne de mazout. climatisation, unité avec moteur ECM 2.5.1 Gicleurs Un gicleur approprié est fourni avec le brûleur. Toutefois, si un gicleur de dimension différente ou un remplacement est requis, utiliser les renseignements fournis dans ce manuel concernant l’angle de pulvérisation, les types de gicleurs et leur manufacturier (voir Tableau...

  • Page 30: Cheminée Fabriquées En Usine

    2.6.2 Cheminée fabriquées en usine 2. Débrancher la prise à 3 pôles identifiée BVSO sur l’unité; 3. Le brûleur doit s’arrêter immédiatement tandis que le Les appareils de chauffage central au mazout sont certifiés pour ventilateur continue de fonctionner jusqu’à la fin du cycle de fonctionner avec des évents de type “L”.

  • Page 31: Brûleur - Air De Combustion Extérieur

    g) Fluides frigorigènes halogénés; Construire et installer le système de distribution d’air conformément aux méthodes approuvées par les codes locaux et nationaux. h) Solvants de nettoyage (perchloroethylène) ; Lorsque les conduits d’alimentation d’air transportent l’air dans un autre i) Encres pour l’impression, diluants à peinture, vernis, etc. ; espace que celui où...

  • Page 32: Ajustement Des Débits D'air De Ventilation (Moteur À Vitesse Variable Ecm)

    Table 1 – Ajustement des vitesses de ventilation - moteur PSC 4 vitesses CAPACITÉ DE VITESSE DE APPLICATION CHAUFFAGE OU VENTILATION FOURNAISE CLIMATISATION RECOMMENDÉE 0.90 USGPH MED-LOW CHAUFFAGE 1.10 USGPH MED-HIGH 3.0 TONNES 3.5 TONNES MED-LOW 4.0 TONNES MED-HIGH 5.0 TONNES HIGH 2.12 AJUSTEMENT DES DÉBITS D’AIR DE VENTILATION...
  • Page 33 2.13 INSTALLATION de la condensation et de ce fait diminuer la durée de vie de l’échangeur d’air. D’ÉQUIPEMENTS CONNEXES 3 OPÉRATION MISE EN GARDE 3.1 MISE EN MARCHE ISQUE DE DÉCHARGE ÉLECTRIQUE Interrompre le courant électrique (OFF) au panneau électrique AVERTISSEMENT avant d’effectuer un raccordement électrique et s’assurer qu’une mise à...
  • Page 34 3.3 VÉRIFICATIONS ET régulateur). Ajuster le régulateur de tirage après que l’appareil ait fonctionné au moins cinq minutes à une valeur située entre -0.025" et AJUSTEMENTS -0.060" W.C. 3.3.1 Purge de la ligne de mazout 3.3.5 Test de pression au dessus du feu Ouvrir la valve de purge de mazout sur la pompe au mazout et démarrer La pression au-dessus de la flamme, mesurée à...
  • Page 35 3.3.9 Démarrage après défaillance du 6. Nettoyer les différentes parties de l’échangeur à l’aide d’une brosse rigide et d’un aspirateur; brûleur 7. Avant le réassemblage, inspecter l’échangeur de chaleur et la 1. Ajuster le thermostat en bas de la température ambiante ; chambre de combustion afin de déterminer leurs états;...
  • Page 36 4.5 REMPLACEMENT DU FILTRE À 4.6 REMPLACEMENT DU FILTRE À L’HUILE Filtre du réservoir Remplacer le filtre du réservoir au besoin. Suivre les instructions du Des filtres sales ont une incidence sur l’efficacité de l’appareil de fabricant. chauffage central et augmentent la consommation de mazout. Filtre secondaire Les filtres à...
  • Page 37 5 FICHE TECHNIQUE DE L’APPAREIL Modèle: ..........Numéro de série: .
  • Page 38 6 SPÉCIFICATIONS TECHNIQUES Table 6 – Spécifications techniques Modèles multiposition, Série 154 UNITÉS AVEC MOTEUR 1HP 4-VIT. UNITÉS AVEC MOTEUR 1HP ECM TAUX ET PERFORMANCE Allure de chauffe(USGPH)* 0,90 1,10 0,90 1,10 Consommation (BTU/h)* 126000 154000 126000 154000 Puissance de chauffage maximum (BTU/h)* 107000 129000 107000...
  • Page 39 Table 7 – Débits d’air, unités avec moteur 1 HP ECM MODE DE CHAUFFAGE AU MAZOUT Signal 24 VAC (R) sur W seulement Puisssance PCM avec interrupteur PCM avec interrupteur PCM avec interrupteur SW1- Chauffage Chauffage DIP "SW3-ADJ", DIP "SW3-ADJ", DIP "SW3-ADJ", Position interrupteurs DIP (USGPH)
  • Page 40 Table 8 – Débits d’air avec moteur 1 HP, 4 vitesses PRESSION STATIQUE EXTERNE AVEC FILTRE À AIR VITESSE VENTILATEUR 0.2” (C.E.) 0.3” (C.E.) 0.4” (C.E.) 0.5” (C.E.) 0.6” (C.E.) 0.7” (C.E.) HIGH 2130 2085 1995 1915 1820 1745 MED-HIGH 1930 1855 1800...
  • Page 41 Figure 9 – Dimensions de la fournaise...
  • Page 42 Figure 10 – Diagramme électrique - Moteur 4 vitesses (PSC)
  • Page 43 Figure 11 – Diagramme électrique - Moteur vitesse variable (ECM)
  • Page 44 Figure 12 – Liste de pièces - Moteur 4 vitesses (PSC)
  • Page 45 Table 10 – Liste des pièces - Moteur 4 vitesses (PSC) Item Description Commentaires B03820 ASS ÉCHANGEUR DE CHALEUR Échangeur seulement J06L002 JOINT EXTRUDÉ, DIA 1/8 x 25’ B03856-01 ASS PANNEAU AVANT Comprend panneau, isolation et étiquettes B03866 ISOLATION PANNEAU AVANT B03835-01 DÉFLECTEUR LATERAL B03855-01...
  • Page 46 Figure 13 – Liste de pièces - Moteur à vitesse variable (ECM)
  • Page 47 Table 11 – Liste de pièces - Moteur à vitesse variable (ECM) Item Description Commentaires B03820 ASS ÉCHANGEUR DE CHALEUR Échangeur seulement J06L002 JOINT EXTRUDÉ, DIA 1/8 x 25’ B03856-01 ASS PANNEAU AVANT Comprend panneau, isolation et étiquettes B03866 ISOLATION PANNEAU AVANT B03835-01 DÉFLECTEUR LATERAL B03855-01...
