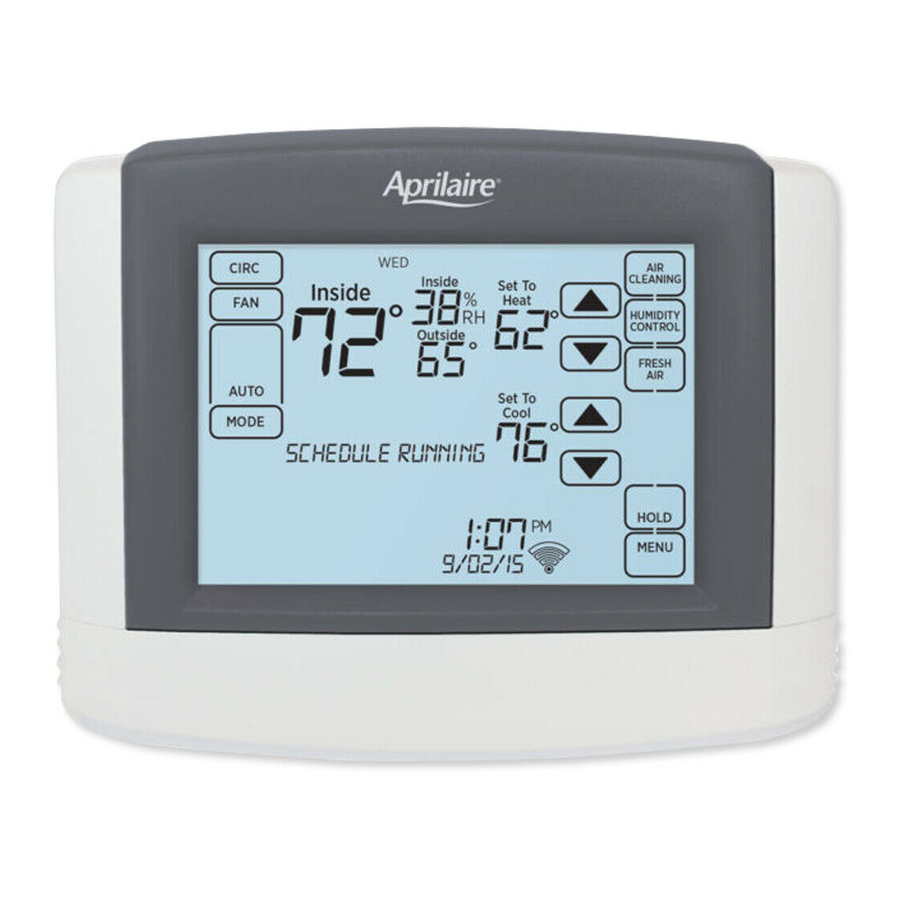

Thermostat with event-based air cleaning and humidity or ventilation control
Hide thumbs Also See for 8620:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

TABLE OF CONTENTS

Installation location recommendations . . . . . . . . . . . . . 2
Outdoor temperature sensor (included) . . . . . . . . . . . . . 2
Remote temperature sensor (optional) . . . . . . . . . . . . . 3
Thermostat mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Power & reset options . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Wiring terminal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
WIRING DIAGRAMS
Conventional heat/cool single transformer . . . . . . . . . . 5
Conventional heat/cool two transformer . . . . . . . . . . . 5
Heat pump single transformer . . . . . . . . . . . . . . . . . . . . 5
Heat pump two transformer . . . . . . . . . . . . . . . . . . . . . 5
Indoor Air Quality equipment - dehumidifier . . . . . . . . 6
Indoor Air Quality equipment - humidifier . . . . . . . . . . 6
Indoor Air Quality equipment - ventilation . . . . . . . . . . 6
10009857 B2205748D 2.17
Model 8620 Thermostat with
Event-Based
Humidity or Ventilation Control
Safety & Installation
READ AND SAVE THESE INSTRUCTIONS
SETUP & TESTING
Equipment type selection switch (SW1) . . . . . . . . . . . . 7
Installer setup menu . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Change system settings . . . . . . . . . . . . . . . . . . . . . . . . . 7
HVAC installer system settings table . . . . . . . . . . . . 8-9
Air cleaning sytem settings table . . . . . . . . . . . . . . 10
Humidifier system settings table . . . . . . . . . . . . 10-11
Dehumidifier system settings table . . . . . . . . . . . . . 11
Ventilation system settings table . . . . . . . . . . . . . . . 12
System test menu . . . . . . . . . . . . . . . . . . . . . . . . . 13-14
System test tables . . . . . . . . . . . . . . . . . . . . . . . . . 15-16
REFERENCES
Quick reference to controls & display . . . . . . . . . . . . . 17
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Error codes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Thermostat features . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Air Cleaning and
™
Instructions

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Aprilaire 8620

Summary of Contents for Aprilaire 8620

  • Page 1: Table Of Contents

    Model 8620 Thermostat with Event-Based Air Cleaning and ™ Humidity or Ventilation Control Safety & Installation Instructions READ AND SAVE THESE INSTRUCTIONS TABLE OF CONTENTS INSTALLATION SETUP & TESTING Installation location recommendations . . . . . . . . . . . . . 2 Equipment type selection switch (SW1) .

  • Page 2: Installation

    INSTALLATION INSTALLATION INSTALLATION LOCATION RECOMMENDATIONS REMOTE TEMPERATURE SENSOR (OPTIONAL) Thermostat should be mounted: Do not mount thermostat: A remote temperature sensor can be used if the thermostat has to be mounted in a concealed location . A 8051 flush mount or 8053 surface mount remote temperature sensor can be attached to the T1 and T2 terminals and mounted •...

  • Page 3: Power & Reset Options

    INSTALLATION INSTALLATION POWER & RESET OPTIONS CONVENTIONAL HEAT/COOL WIRING DIAGRAMS The thermostat is dual power . It can either be AC or SINGLE TRANSFORMER (USE JUMPER WIRE) TWO TRANSFORMERS (REMOVE JUMPER WIRE) battery powered, or both (to provide backup power for RESET BUTTON the clock) .

  • Page 4: Equipment Type Selection Switch (Sw1)

    INSTALLATION SETUP & TESTING INDOOR AIR QUALITY EQUIPMENT WIRING DIAGRAMS EQUIPMENT TYPE SELECTION SWITCH (SW1) This thermostat has the option of being used in heat DEHUMIDIFIER WIRING HUMIDIFIER WIRING pump or heat/cool systems . Switch SW1 located on the HEAT/COOL back of the thermostat’s face is used to select this option .

  • Page 5: Hvac Installer System Settings Table

    SETUP & TESTING SETUP & TESTING HVAC INSTALLER SYSTEM SETTINGS TABLE HVAC INSTALLER SYSTEM SETTINGS TABLE (CONTINUED) The following table contains the system settings and their details . Default settings are shown in bold . Some settings Factory default setting (bold) are only available dependent upon the value of other settings .

  • Page 6: Indoor Air Quality System Settings Tables

    Change Water Panel Reminder set to 2 per Season: February (Change Water Panel Determines the first month the “Change Water Panel” March Please refer to the Model 8620 Owner’s Manual for further information about thermostat features . Reminder set to 2 per message is displayed . April Season)

  • Page 7: Ventilation System Settings Table

    SETUP & TESTING SETUP & TESTING Ventilation System Settings Table REMOVAL OF INDOOR AIR QUALITY CONTROL BUTTONS Note: Ventilation can only be installed if humidification is not installed and dehumidifier control is not set to whole home . If any of the Indoor Air Quality control features are not installed, the corresponding button can be removed using the following procedure: Factory default setting (bold) System setting...

  • Page 8: System Test Tables

    SETUP & TESTING SETUP & TESTING SYSTEM TEST MENU SYSTEM TEST TABLES (CONTINUED) Each equipment test will begin with the selection of turning on the output or stage as shown below . Heat / Cool Heating Equipment Test Press to change the selection . Heat Type Press [NEXT] to accept the selection and proceed to the next step .

  • Page 9: Quick Reference To Controls & Display

    SETUP & TESTING QUICK REFERENCE TO CONTROLS & DISPLAY SYSTEM TEST TABLES HOME SCREEN (CONTINUED) ROOM TEMPERATURE CURRENT DAY OUTDOOR TEMPERATURE TEMPERATURE SETTING ROOM RELATIVE HUMIDITY Heat / Cool Cooling Equipment Test AIR CLEANING BUTTON FAN MODE (ENTERS EVENT-BASED ™ BUTTON 1st Stage Test CLEANING CONTROL SCREEN)

  • Page 10: Troubleshooting

    TROUBLESHOOTING ERROR CODES If the thermostat enters an error mode, all outputs are turned off . The thermostat attempts to recover every 10 minutes . DISPLAY IS BLANK HEAT PUMP ISSUES COOL AIR IN HEAT MODE, If the error does not clear, use the reset button . This will return all settings back to factory default . OR WARM AIR IN COOL MODE •...

  • Page 11: Specifications

    Humidification: 10% to 50% R .H . Setpoint humidity range Dehumidification: 40% to 90% R .H . AprilairePartners.com P.O. Box 1467 Madison, WI 53701-1467 800.334.6011 F: 608.257.4357 U.S. Patent Number 8,146,376 (and other patents pending ©2017 Aprilaire – Division of Research Products Corporation 20 English...
