Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Instructions pour installation, utilisation et entretien
Installation, use and maintenance instructions
Bruciatore di gasolio
I
Öl-Gebläsebrenner
D
Brûleur fioul domestique
F
Light oil burner
GB
Funzionamento monostadio
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
CODICE - CODE
3743125
MODELLO - MODELL - MODEL

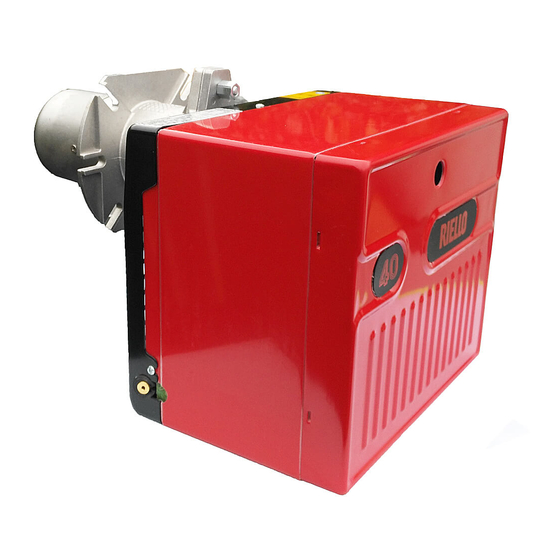

RIELLO 40 G3
TIPO - TYP - TYPE
510 T3
2902664 (3) - 03/2022
Advertisement
Table of Contents
Related Manuals for Riello 40 G3
Summary of Contents for Riello 40 G3
- Page 1 Brûleur fioul domestique Light oil burner Funzionamento monostadio Einstufiger Betrieb Fonctionnement à 1 allure One stage operation CODICE - CODE MODELLO - MODELL - MODEL TIPO - TYP - TYPE 3743125 RIELLO 40 G3 510 T3 2902664 (3) - 03/2022...
-
Page 3: Dati Tecnici
ITALIANO DATI TECNICI TIPO 510 T3 2 3 kg/h Portata 23,8 35,5 kW Potenza termica = 11,86 kWh/kg) Gasolio, viscosità 4 6 mm Combustibile /s a 20°C Monofase, 230 V ± 10% Alimentazione elettrica 50Hz Motore 0,7 A assorbiti – 2850 g/min – 298 rad/s 4 F Condensatore Trasformatore d’accensione... -
Page 4: Materiale A Corredo
MATERIALE A CORREDO Quantità Descrizione Tubi flessibili con nipples Flangia con schermo isolante Viti e dadi per flangia di fissaggio alla caldaia Vite e dadi per flangia Passacavo CAMPO DI LAVORO (secondo EN 267) S9637 Portata di gasolio - kg/h Potenza termica - kW DIMENSIONI Flangia... - Page 5 FISSAGGIO ALLA CALDAIA L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E NORMATIVE LOCALI. È indispensabile che tra la portina della caldaia e la flangia del bruciatore sia interposto lo scher- mo isolante (9, Fig. 1). Questo schermo isolante ha sei fori che vanno eventualmente modificati come in figura a lato.
-
Page 6: Innesco Pompa
IMPIANTI IDRAULICI ATTENZIONE: È necessario installare un filtro sulla linea di alimentazione del combustibile. Accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia occlu- sioni. Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa. Importante La pompa è... -
Page 7: Collegamenti Elettrici
COLLEGAMENTI ELETTRICI 230V 50Hz ATTENZIONE Non scambiare il neutro con la fase. Interruttore generale Termostato di limite Termostato di sicurezza Segnalazione di blocco a distanza (230V - 0,5A max.) Morsettiera 530SE apparecchiatura Nero Condensatore Motore Nero D5228 NOTE: . –... - Page 8 REGOLAZIONE COMBUSTIONE In conformità con la Direttiva Rendimento EN 267, l’applicazione del bruciatore alla caldaia, la re- golazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della cal- daia stessa, compreso il controllo della concentrazione di CO e CO nei fumi, della loro temperatura e di quella media dell’acqua della caldaia.
- Page 9 È importante tenere conto che la portata d’aria del ventilatore è differente a seconda che il bruciatore abbia il cofano smontato o montato. Pertanto è opportuno procedere come segue: – regolare la serranda come indicato in tabella a pag 5; –...
-
Page 11: Technische Daten
DEUTSCH TECHNISCHE DATEN 510 T3 2 3 kg/h Durchsatz 23,8 35,5 kW Brennerleistung = 11,86 kWh/kg) Heizöl-EL, Viskosität 4 6 mm Brennstoff /s bei 20°C Stromversorgung Einphasig, 230 V ± 10% 50Hz Motor Stromaufnahme 0,7 A – 2850 U/min – 298 rad/s 4 F Kondensator Zündtransformator... -
Page 12: Mitgeliefertes Zubehör
MITGELIEFERTES ZUBEHÖR Menge Beschreibung Ölschläuche mit Anschlußnippel Kesselflansch mit Isolierdichtung Schrauben und Mutter für Kesselflansch Kabeldurchführung Schraube und Muttern für Brennerflansch ARBEITSFELDER (nach EN 267) S9637 Heizöldurchsatz - kg/h Brennerleistung - kW ABMESSUNGEN Flansch Brenner D6253 2664... - Page 13 BEFESTIGUNG AM KESSEL DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN UND VORSCHRIFTEN AUSGEFÜHRT WERDEN. Es ist unbedingt nötig, daß zwischen Kesseltür und Flansch des Brenners die Isolierdichtung (9, Abb.1, dazwischengefügt wird. Diese Dichtung hat sechs Löcher, welche eventuell, wie auf neben- stehendem Bild, abgeändert werden Können.
- Page 14 ÖLVERSORGUNGSANLAGE ACHTUNG: Es ist nötig ein Filter in der Ansaugsleitung des Brennstoffes einzubauen. Überprüfen, ob die Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird. Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben. Wichtiger hinweis Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet....
-
Page 15: Elektrisches Verdrahtungsschema
ELEKTRISCHES VERDRAHTUNGSSCHEMA 230V 50Hz ACHTUNG Nulleiter nicht mit der Phase verwechseln. Hauptschalter Begrenzungsthermostat Sicherheitstemperatur- begrenzer Störabschaltung-Fernmeldung (230V - 0,5A max.) Klemmleiste des Steuergeräts 530SE Ventil Schwarz Kondensator Motor D5228 ANMERKUNGEN: – Leiterdurchmesser: min. 1 mm (Außer im Falle anderslautender Angaben durch Normen und örtliche Gesetze). -
Page 16: Einstellung Der Brennerleistung
EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie EN 267 müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur. - Page 17 Es ist wichtig zu beachten, dass der Luftstrom des Gebläserades verschieden ist, je nach- dem der Brenner mit oder ohne Haube betrieben wird. Daher wird empfohlen, wie folgt vor- zugehen: – die Luftklappe einstellen, wie auf der Tabelle Seite 5 beschrieben; –...
-
Page 19: Donnees Techniques
FRANÇAIS DONNEES TECHNIQUES TYPE 510 T3 2 3 kg/h Débit 23,8 35,5 kW Puissance thermique = 11,86 kWh/kg) Fioul domestique, viscosité 4 6 mm Combustible /s à 20°C Monophasée, 230 V ± 10% Alimentation électrique 50Hz Moteur 0,7 A absorbés –... -
Page 20: Materiel Fourni
MATERIEL FOURNI Quantité Dénomination Flexibles avec nipples Bride avec joint isolant Vis et écrous pour bride de montage sur la chaudière Passe-câble Vis et écrous pour bride PLAGE DE TRAVAIL (selon EN 267) S9637 Débit fioul - kg/h Puissance thermique - kW DIMENSIONS Bride Brûleur... - Page 21 FIXATION A LA CHAUDIERE LE BRÛLEUR DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX LOIS ET AUX RÉGLEMENTATIONS LOCALES. Il est indispensable qu’entre la plaque frontale de la chaudière et la bride du brûleur soit interposé le joint isolant (9, Fig. 1). Ce joint isolant a six trous, qui peuvent être éventuellement modifies suivant la figure ci-contre.
-
Page 22: Installations Hydrauliques
INSTALLATIONS HYDRAULIQUES ATTENTION: Il est nécessaire d’installer un filtre sur la ligne d’alimentation du combustible. Vérifier, avant de mettre en marche le brûleur, que le tube de retour ne soit pas obstrué. Une obturation éventuelle endommagerait l’organe d’étanchéité de la pompe. Important La pompe est prévue pour un fonctionnement en bitube.... -
Page 23: Raccordements Electriques
RACCORDEMENTS ELECTRIQUES 230V 50Hz ATTENTION Ne pas inverser le neutre avec la phase. Interrupteur général Thermostat de limite Thermostat de sécurité Signalisation de sécurité à distance (230 V - 0,5 A max.) Bornier de la boîte 530SE de contrôle Noir Condensateur Moteur Noir... -
Page 24: Pression Pompe
REGLAGE DE LA COMBUSTION Conformément à la Directive rendement EN 267, suivre les indications du manuel de la chaudière pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et CO , dans les fumées, leur température et celle moyenne de l’eau de la chaudière. Selon le débit nécessaire pour la chaudière, il faut déterminer le gicleur, la pression de la pompe et le réglage du volet d’air, selon le tableau ci-dessous. -
Page 25: Programme De Mise En Marche
Il est important de tenir compte que l’air soufflé par le ventilateur diffère selon que le capot est monté ou non sur le brûleur. Il faut donc procéder comme suit: – régler le volet d’air comme indiqué dans le tableau à page 5; –... -
Page 27: Technical Data
ENGLISH TECHNICAL DATA TYPE 510 T3 Output 2 – 3 kg/h Thermal power 23.8 – 35.5 kW = 11.86 kWh/kg) Fuel Gas oil, viscosity 4 –6 mm /s at 20°C Single phase, 230 V ± 10% Electrical supply 50Hz Motor Run current 0.7 A –... -
Page 28: Working Field
EQUIPMENT Quantity Description Flexible oil pipes with nipples Flange with insulating gasket Screws and nuts for flange to be fixed to boiler Cable grommet Screw and nuts for flange WORKING FIELD (as EN 267) S9637 Gas oil output - kg/h Thermal power - kW OVERALL DIMENSIONS Flange... -
Page 29: Boiler Fixing
BOILER FIXING THE BURNER MUST BE INSTALLED IN CONFORMITY WITH LEGISLATION AND LOCAL STANDARDS. It is necessary that the insulating gasket (9, Fig. 1) is placed between the boiler door and the burner flange. This insulating gasket has six holes, which, if necessary, can be modified as shown on the drawing on the right. -
Page 30: Hydraulic Systems
HYDRAULIC SYSTEMS WARNING: A filter must be installed on the suction fuel line. Before starting the burner make sure that the return pipe-line is not clogged: any obstruction would cause the pump seals to break. Warning The pump is supplied for use with a two pipe system. For use on a one pipe system, it is necessary to remove the by-pass screw (A), (see figure). -
Page 31: Electrical Wiring
ELECTRICAL WIRING 230V 50Hz WARNING Do not exchange the neutral with the phase. Main switch Limit thermostat Safety thermostat Remote lock-out signal (230V - 0.5A max.) Terminal block of control-box 530SE Valve Black Capacitor Motor D5228 NOTES: – Wires of min. 1 mm section. -
Page 32: Combustion Adjustment
COMBUSTION ADJUSTMENT In conformity with Efficiency Directive 267 EN the application of the burner on the boiler, adjustment and testing must be carried out observing the instruction manual of the boiler, including verification of the CO and CO concentration in the flue gases, their temperatures and the average temperature of the water in the boiler. -
Page 33: Burner Start-Up Cycle
It is important to take account of the fact that the air output of the fan differs according to whether the burner has its metal cover fitted or not. Therefore we recommended to proceed as follows: – adjust the air damper as indicated in the schedule at page 5; –... - Page 36 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Con riserva di modifiche - Änderungen vorbehalten! - Sous réserve de modifications - Subject to modifications...
