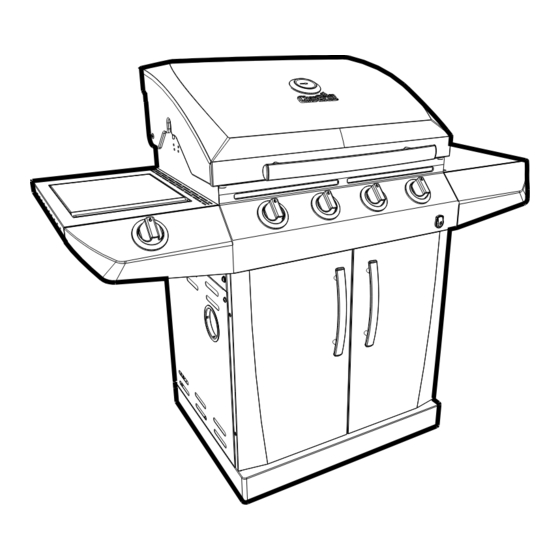

4-burner gas grill
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Serial number | Número de serie
See rating Label on grill for serial number.
El número de serie se encuentra en la etiqueta de
especificaciones de la parrilla.
Date purchased | Fecha de compra
If you have questions or need assistance
during assembly, please call 1-800-241-7548.
Si tiene alguna pregunta o si Necesita
ayuda durante el Ensamblado, llámenos Al
1-800-241-7548
#4584609
10/16/14 • G519-001-480801
463273215
4-Burner Gas Grill

Advertisement

Table of Contents
loading

Related Manuals for Char-Broil 463273215

Summary of Contents for Char-Broil 463273215

  • Page 1 4-Burner Gas Grill 463273215 Serial number | Número de serie See rating Label on grill for serial number. El número de serie se encuentra en la etiqueta de especificaciones de la parrilla. Date purchased | Fecha de compra If you have questions or need assistance during assembly, please call 1-800-241-7548.

  • Page 2: Table Of Contents

    THIS GRILL IS FOR OUTDOOR USE TABLE OF CONTENTS ONLY. For Your Safety ....... . . 2-4 DANGER Use and Care .
  • Page 3 WARNING CAUTION Using pots larger than 6 quarts in capacity could exceed Failure to follow all manufacturer’s instructions could result in weight limit of the side burner shelf or side shelf, resulting serious personal injury and/or property damage. in failure of grill cart components. CAUTION Read and follow all safety statements, assembly instructions, and use and care directions before attempting...

  • Page 4: Use And Care

    Installation Safety Precautions LP Cylinder •The LP cylinder used with your grill must meet the •Use grill, as purchased, only with LP (propane) gas and the following requirements: regulator/valve assembly supplied. If your grill is Dual Fuel •Use LP cylinders only with these required measurements: 12" ready, a conversion kit must be purchased for use with (30.5cm) (diameter) x 18"...
  • Page 5 Connecting Regulator to the LP Cylinder LP Cylinder Exchange •Many retailers that sell grills offer you the option of replacing 1.LP cylinder must be properly secured onto grill. (Refer to assembly section.) your empty LP cylinder through an exchange service. Use only 2.Turn all control knobs to the OFF position.
  • Page 6 WARNING WARNING • Outdoor gas appliance is not intended to be installed in or • Do not use grill until leak-tested. on a boat. • If a leak is detected at any time, STOP! Turn off gas at source and correct leak. •...
  • Page 7 Ignitor Lighting WARNING • Do not lean over grill while lighting. 1. Turn gas burner control valves to (off). 2. Open lid during lighting or re-lighting. For Safe Use of Your Grill and to Avoid Serious Injury: 3. Turn ON gas at LP cylinder. •...
  • Page 8 Burner Flame Check NOTE: Your grill may NOT be equipped with a Sideburner! • Remove cooking grates and heat tents. Light burners, rotate Sideburner Ignitor Lighting knobs from HIGH to LOW. You should see a smaller flame in LOW position than seen on HIGH. Perform burner flame check •...
  • Page 9 Cleaning the Burner Assembly CAUTION Follow these instructions to clean and/or replace parts of burner assembly or if you have trouble igniting grill. 1. Turn gas off at control knobs and LP cylinder. SPIDER ALERT! 2. Remove cooking grates and heat tents. 3.

  • Page 10: Limited Warranty

    LIMITED WARRANTY This warranty only applies to units purchased from an authorized retailer. Manufacturer warrants to the original consumer-purchaser only that this product shall be free from defects in workmanship and materials after correct assembly and under normal and reasonable home use for the periods indicated below beginning on the date of purchase*.
  • Page 11 ÍNDICE DE MATERIAS ESTA PARRILLA SOLO SE PUEDE USAR EN EXTERIORES. Por su propia seguridad ......11-13 Uso y mantenimiento .
  • Page 12 ADVERTENCIA PELIGRO ADVERTENCIA El no cumplir con todas instrucciones del fabricante El uso de macetas de más de 6 cuartos de la capacidad puede ocasionar graves y/o daños materials. podría superar límite de peso de lado el quemador plataforma o lado plataforma lo que resulta en el fracaso de la parrilla carrito componentes.
  • Page 13 Medidas de seguridad para la instalación Tanque de gas propano • El tanque de gas que use con su parrilla debe cumplir los • Utilice la parrilla, tal como se compró, sólo con LP siguientes requisitos: (propano), el gas y el regulador / válvula de montaje suministrado.
  • Page 14 Cambio del tanque de gas Como conectar el regulador al tanque de gas propano • Muchos comerciantes minoristas que venden parrillas, le ofrecen la opción de cambiar su tanque de gas vacío mediante 1. El tanque de gas debe quedar bien fijado a la parrilla. un servicio de recambio.
  • Page 15 ADVERTENCIA ADVERTENCIA • El aparato a gas para uso al aire libre no ha sido diseñado • No use la parrilla sin antes haber verificado que no tenga para ser instalado en embarcaciones. fugas. • El aparato a gas para uso al aire libre no ha sido •...
  • Page 16 Cómo usar el encendedor ADVERTENCIA • No se incline sobre la parrilla al encenderla. 1. Gire las válvulas de control de gas del quemador a (apagado). Para usar su parrilla en forma segura y para evitar 2. Abra la tapa durante el encendido o al volver al encender. lesiones graves: 3.
  • Page 17 Control de la llama del quemador Nota: Es posible que su parrilla NO venga equipada • Retire las parrillas de cocción y los reguladores de llama. con un quemador lateral. Encienda los quemadores y gire las perillas, de la graduación ALTA a la graduación BAJA.
  • Page 18 Cómo limpiar la unidad del quemador PELIGRO Siga estas instrucciones para limpiar o cambiar piezas de la ADVERTENCIA unidad del quemador, o si tiene problemas para encender la parrilla. 1. Cierre el paso de gas en las perillas de control y desde ¡ALERTA CONTRA el tanque de gas.
  • Page 19 GARANTÍA LIMITADA Esta garantía es válida únicamente para las unidades adquiridas de los distribuidores autorizados. El fabricante le garantiza únicamente al consumidor- comprador original, que este producto no presentará defectos de mano de obra ni de materiales por el período indicado a continuación, contado desde la fecha de compra*, si se arma correctamente y se usa en el hogar, en condiciones normales y razonables.

  • Page 20: Assembly

    ASSEMBLY/ ARMADO NOTE: DO NOT over tighten screws and washers that come into contact with porcelain coated surfaces. Over tightening may cause the porcelain coating to crack and break, resulting in exposed metal that will be prone to rust. Nota: NO apriete demasiado los tornillos y arandelas que entren en contacto con las superficies revestidas de porcelana. Si los aprieta demasiado, se puede quebrar y romper el revestimiento de porcelana lo que dejará...
  • Page 21 Note: remove the tie wraps Nota: retire los cordones de amarre Tie wrap Cordón de amarre...
  • Page 25 Remove screws and washers Retire los tornillos y arandelas...
  • Page 27 CAUTION Failure to install grease tray will cause hot grease to drip from bottom of grill with risk of fire or property damage. ADVERTENCIA Si no instala la bandeja para la grasa goteará grasa caliente desde el fondo de la parrilla, lo que puede ocasionar el riesgo de incendio o de daños materiales.
  • Page 28 PRESS OPRIMA...
  • Page 30 LP Cylinder (not included) Tanque de gas propano (no viene incluido) CAUTION Cylinder valve must face to front of cart once tank is attached. Failure to install cylinder correctly may allow gas hose to be damaged in operation, resulting in the risk of fire.

  • Page 31: Grilling Guide

    If your grill is not getting hotter than 250°F to 300°F these GRILLING GUIDE – Getting Started steps should be taken first to reset the gas regulator safety device: First Time Use 1. Open the grill lid. Read your Assembly Manual and ensure the grill is put together 2.
  • Page 32 Indirect Cooking Indirect cooking utilizes select burners to circulate heat throughout the grill, without direct contact between the meat and the flame. The meat is placed over the burner that is 'off'. This method is generally used to slow cook large cuts of meat and poultry.
  • Page 33 Skewers GRILLING GUIDE – Tips & Tricks Metal skewers should be flat, with long handles. Round skewers allow food to roll when turned, so it may not cook as evenly. Use metal skewers when cooking meat kabobs. Wooden skewers Sauces should be soaked in water for an hour before use, and are best Sauces containing sugars and fats can cause flare-ups, and used for quick cooking foods such as vegetables and fruits.
  • Page 34 Painted surfaces: Wash with mild detergent or non-abrasive cleaner and warm water. Wipe dry with a soft non-abrasive cloth. The Char-Broil® grill is equipped with Gear Trax™, which allow for the easy mounting of our unique line of Gear Trax Stainless steel surfaces: Stainless steel can rust under certain accessories.
  • Page 35 Si su parrilla no se calienta a más de 250° F o 300° F, debe INTERROGA TORIO DE GUÍA – Ser realizar los siguientes pasos para reinicializar el dispositivo Comenzado de seguridad: 1. Abra la tapa de la parrilla. Cuando la use por primera vez 2.
  • Page 36 Cocción indirecta Para la cocción indirecta se usan algunos quemadores para hacer circular el calor por toda la parrilla, sin contacto directo entre la carne y la llama. La carne se coloca sobre el quemador que está apagado. Este método se utiliza generalmente para cocinar cortes grandes de carne y de aves.
  • Page 37 Brochetas INTERROGATORIO DE GUÍA – Puntas y Las brochetas de metal deben ser planas, de mango largo. Las Bromas redondas dejan que la comida gire cuando se voltean, por lo que es posible que no se cocinen uniformemente. Use Salsas brochetas de metal cuando cocine kebabs de carne.
  • Page 38 Superficies pintadas: Lávelas con un detergente delicado o un producto de limpieza no abrasivo y agua tibia. Séquelas con un Parrilla de Char-Broil® está equipado con Gear Trax™, que paño suave, no abrasivo. permite el montaje fácil de nuestra exclusiva línea de accesorios Superficies de acero inoxidable: En Gear Trax.

  • Page 39: Troubleshooting

    EMERGENCIES: If a gas leak cannot be stopped, or a fire occurs due to gas leakage, call the fire department. Emergencies Possible Cause Prevention/Solution Gas leaking from • Damaged hose. •Turn off gas at LP cylinder or at source on natural gas systems. Discontinue use of cracked/cut/burned hose.
  • Page 40 Troubleshooting (continued) Problem Possible Cause Prevention/Solution Sudden drop in gas flow or • Check for gas in LP cylinder. • Out of gas. low flame. • Excess flow valve tripped. • Turn off knobs, wait 30 seconds and light grill. If flames are still low, turn off knobs and LP cylinder valve.
  • Page 41 CASOS DE EMERGENCIA: Si no se puede detener una fuga de gas, o si ocurre un incendio debido a una fuga de gas, llame a los bomberos. Emergencias Causas probables Medidas de prevención / solución Fugas de gas de mangueras •...
  • Page 42 Resolución de problemas (continuación) Problema Causas probables Medidas de prevención / solución Caída repentina del flujo de • Se acabó el gas. • Verifique que el tanque de gas esté cargado. gas o llama reducida. • Cierre las perillas, espere 30 segundos y encienda la parrilla. Si las llamas •...

  • Page 43: Parts Diagram

    PARTS DIAGRAM/ VISTA ESQUEMÁTICA DE PIEZAS...

  • Page 44: Parts List

    PARTS LIST Qty Description Qty Description TOP LID GREASE TRAY THERMOMETER UPPER DOOR BRACE BEZEL, THERMOMETER DOOR, LEFT, NO HANDLE LOGO PLATE HANDLE F/ DOOR HANDLE, TOP LID DOOR, RIGHT, NO HANDLE HARDWARE F/ TOP LID ASSEMBLY SIDEBURNER RUBBER BUMPER, W/ HOLE, F/ TOP LID ELECTRODE, F/ SIDEBURNER RUBBER BUMPER, ROUND ELECTRONIC IGNITION MODULE...
  • Page 45 LISTA DE PARTES Clave Cant. Descripción Clave Cant. Descripción TAPA SUPERIOR CARRIL DEL LADO IZQUIERDO, BANDEJA PARA LA GRASA MEDIDOR DE TEMPERATURA CARRIL DEL LADO DERECHO, BANDEJA PARA LA MARCO PARA EL MEDIDOR DE TEMPERATURA GRASA PLACA DEL LOGOTIPO BANDEJA PARA LA GRASA ASA DE TAPA SUPERIOR ESTRIBO DELANTERO HERRAJES, UNIDAD DE LA TAPA SUPERIOR...

  • Page 46: Hardware List

    HARDWARE LIST/ LISTA DE HARDWARE Key/ Clave Description/ Descripción Picture/ Ilustra Qty/ Cant 1/4-20X1 " Screw ½ Tornillo de 1/4-20 x 1 " ½ 1/4-20X1/2" Screw Tornillo de 1/4-20 x 1/2" 1/4 Nut Tuerca de 1/4 #8X3/8" Sheet Metal Screw Tornillo para lámina metálica No.

  • Page 47: Registration Card

    FOR US ONLY Text “Register” to “GRILLS” (474557) Envíe un mensaje de texto con la palabra “Register” a “GRILLS” (474557)
  • Page 48 ©2014 Char-Broil, LLC. Columbus, GA, 31902. Printed in China. Imprimé en China. Impreso en China. ©2014 Assembly instructions. ©2014 Assemblée des instructions. ©2014 Instrucciones de ensamblado.
