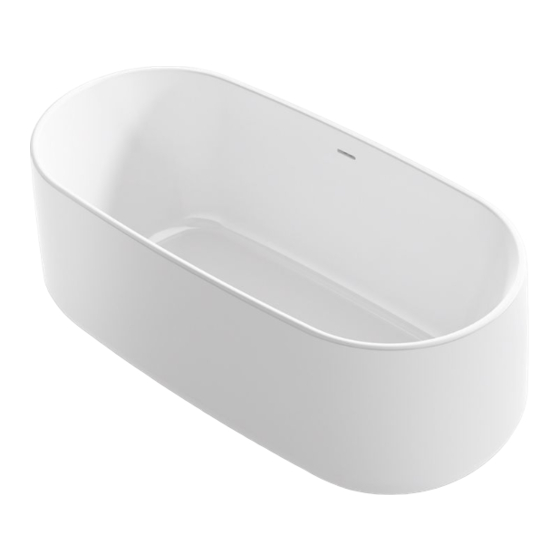

- Page 1 Installation Instructions Freestanding Bath Record your model number: Noter le numéro de modèle: Anote su número de modelo: Français, page 14 Español, página 26 1420044-2-C...
-
Page 2: Warranty
• Patents: kohlercompany.com/patents Warranty This product is covered under the KOHLER One-Year Limited Warranty, found at kohler.com/warranty. For a hardcopy ® of warranty terms, contact the Customer Care Center. Tools and Materials 100% Silicone Sealant Sealant Tape Rubber Mallet* Plus: •... -
Page 3: Before You Begin
This bath features an integral overflow. Install a floor- or ceiling-mount bath filler with this freestanding bath. Your product may appear different than the one illustrated. The installation procedure is the same. This bath conforms to CSA B45.5/IAPMO Z124. 1420044-2-C Kohler Co. - Page 4 1. Identify Your Drain 2-13/16" Drain Assembly 5" Drain Assembly Ø5" (127 mm) Ø2-13/16" (71 mm) Verify which drain is included with your bath. Follow the installation instructions for your drain. 1420044-2-C Kohler Co.
- Page 5 Thread on a 1-1/2" 11-1/2 NPSM PVC adapter. Measure the distance "X" between the inside of the adapter (where it meets the drain flange) and the floor. Cut the pipe to extend "X" height above the floor. 1420044-2-C Kohler Co.
- Page 6 Apply 100% silicone sealant to both sides of the drain gasket to act as a lubricant. Apply sealant tape to the drain flange threads. Install the drain flange, drain gasket, and washer to the bath. Secure with the nut. 1420044-2-C Kohler Co.
- Page 7 Use lifting straps and get additional assistance to remove the 2x4 supports and carefully lower the bath to the floor. Adjust the bath position as needed to verify that the drain pipe is centered in the bath drain hole. Verify that the bath is level. Install shims as needed. 1420044-2-C Kohler Co.
- Page 8 If desired, apply a thin, continuous bead of clear or color-matched silicone sealant to the seam between the bath and the finished floor. Install the bath filler following the faucet manufacturer’s instructions. Close the bath drain. Fill the bath to the overflow and check the drain connections for leaks. 1420044-2-C Kohler Co.
- Page 9 Measure the distance "X" between the bottom of the drain body and the floor. Cut the pipe to extend "X" height above the floor. Cut the standard PVC or brass drain pipe to extend "X" height above the floor. 1420044-2-C Kohler Co.
- Page 10 Apply 100% silicone sealant to both sides of the flange gasket and drain gasket to act as a lubricant. Apply sealant tape to the drain flange threads. Install the flange gasket, drain flange, and drain gasket to the bath. Secure the drain flange with the nut. 1420044-2-C Kohler Co.
- Page 11 Use lifting straps and get additional assistance to remove the 2x4 supports and carefully lower the bath to the floor. Adjust the bath position as needed to verify that the drain pipe is centered in the bath drain hole. Verify that the bath is level. Install shims as needed. 1420044-2-C Kohler Co.
- Page 12 If desired, apply a thin, continuous bead of clear or color-matched silicone sealant to the seam between the bath and the finished floor. Install the bath filler following the faucet manufacturer’s instructions. Close the bath drain. Fill the bath to the overflow and check the drain connections for leaks. 1420044-2-C Kohler Co.
- Page 13 IMPORTANT! This repair procedure is not appropriate for deep scratches, gouges, or chips. For damage of that nature please contact Kohler Co. or a local solid surface repair professional. NOTE: We recommend wet sanding to extend the life of the sandpaper, although dry sanding will produce the same quality repair.
-
