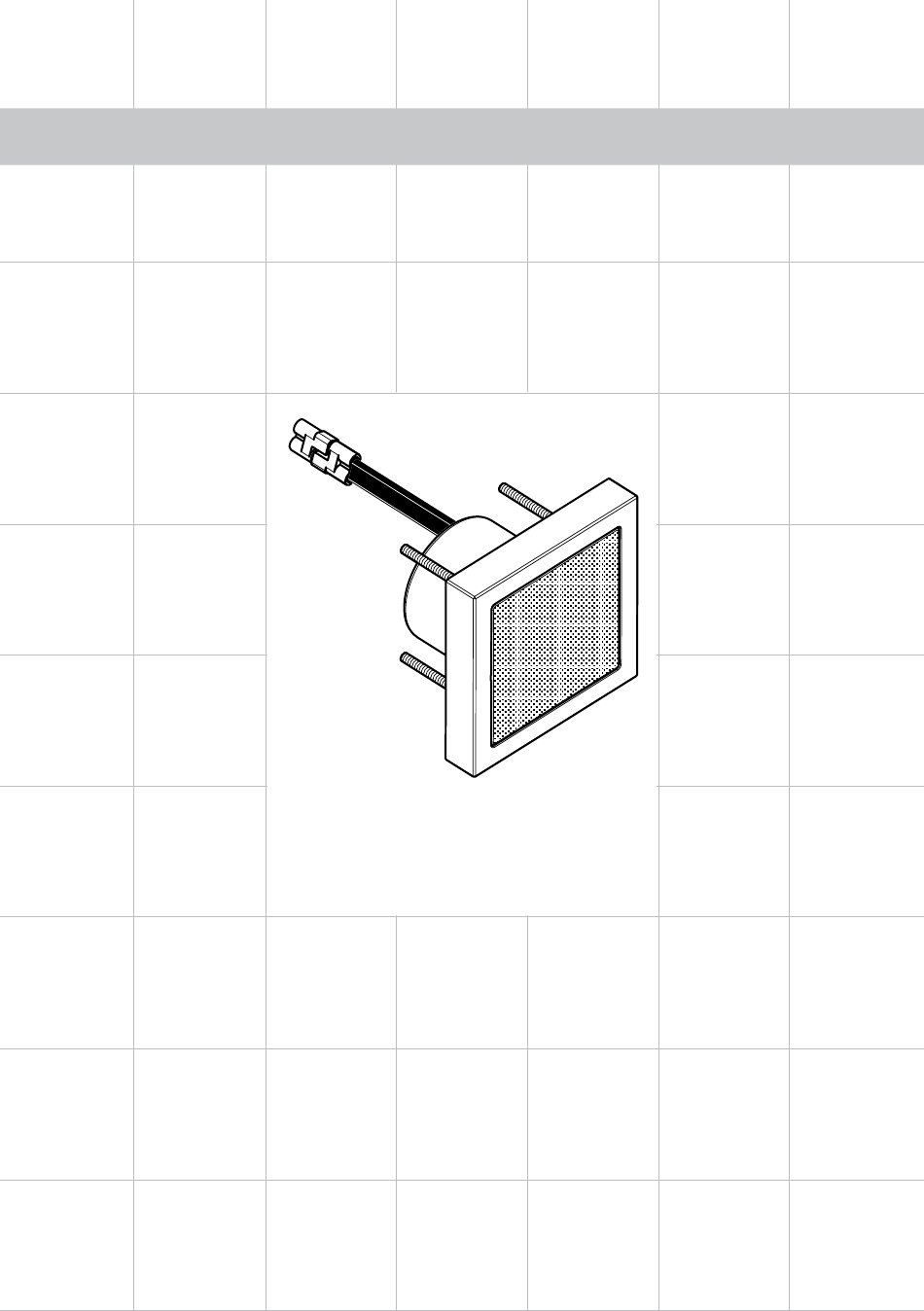

- Page 1 Installation Instructions / Warranty Starck 40874XX1...
-
Page 2: Installation Considerations
105° F (40°C) max. Installation Considerations • For best results, Hansgrohe recommends that • This speaker must be installed with Axor Starck this unit be installed by a licensed, professional Basic Set 40876180 (not included). technician. • The speaker is connected to the audio source using It is the responsibility of the installer 1 AWG (.5 mm²... -
Page 3: Consideraciones Para La Instalación
Pour de meilleurs résultats, Hansgrohe recommande • Ce haut-parleur doit être installé avec l’ensemble que ce produit soit installé par un technicien profes- de base Axor Starck 40876180 (non fourni). sionnel licencié. • Le haut-parleur est connecté à la source audio à... -
Page 4: Installation
English Installation Cut the basic set box so that it extends ¹⁄₁₆" outside the surface of the finished wall. Seal the wall around the basic set box with waterproof sealant. Failure to seal the wall can lead to possible water damage. Remove the wire retainer and screws. - Page 5 Français Español Installation Instalación Coupez le boîtier de l’ensemble de base de façon Corte la caja del juego básico de modo que à ce qu’une partie de ¹⁄₁₆ po soit à l’extérieur de la sobresalga ¹⁄₁₆ pulg. de la superficie de la pared surface du mur fini.
- Page 6 English Separate the connectors. Install one connector on the speaker wire, observing the polarity shown in the diagram. Place a dab of waterproof sealant on the grout joints. Connect the speaker wire to the speaker.
- Page 7 Français Español Séparez les connecteurs. Separe los conectores. Instale un conector en el cable para parlante, Installez un connecteur sur le fil de haut-parleur, en teniendo en cuenta la polaridad que se muestra en respectant la polarité indiquée dans le schéma. el dibujo.
- Page 8 English Push the speaker into the box. Connect the speaker to the box using the screws, washers, and isolation disks. Overtightening the screws may cause damage to the unit. 2.5 Nm Press the cover into place. Connect the speaker wire to the audio device. Test the speaker.
- Page 9 Français Español Poussez le haut-parleur dans le boîtier. Coloque el parlante en la caja. Fixez le haut-parleur au boîtier en utilisant les vis, les Conecte el parlante a la caja con los tornillos, aran- rondelles et les disques d’isolation. delas y discos de aislación. Le fait de serrer les vis de façon El ajuste excesivo de los tornillos excessive peut endommager le...
- Page 10 English Disassembly Insert a small slot-head screwdriver in the slot. Gently pry the cover away from the speaker.
- Page 11 Français Español Démontage Desmontaje Insérez un petit tournevis à tête plate dans la fente. Inserte un destornillador pequeño de cabeza ranu- rada en la ranura. Utilisez doucement le tournevis comme levier pour séparer le couvercle du haut-parleur. Quite suavemente la tapa del parlante.
- Page 12 Replacement Parts / Pièces détachées / Repuestos 5584000 5583000 558XX0 XX = colors / couleurs / acabados 00 = chrome 8 = brushed nickel...
- Page 13 Cleaning Recommendation for Hansgrohe Products Modern lavatory faucets, kitchen faucets, and showers consist of very different materials to comply with the needs of the market with regard to design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when cleaning. Cleaning Materials for Faucets and Showers Acids are a necessary ingredient of cleaning materials for removing lime, however please pay attention to the following points when cleaning faucets and showers:...
- Page 14 Veuillez suivre les instructions du fabricant de produits/articles de nettoyage. De plus, tenez compte des conseils suivants : Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire. • Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produit sur les articles de robinetterie plus longtemps que nécessaire.
-
Page 15: Limited Lifetime Consumer Warranty
(i) for 1 year, with respect to Hansgrohe and Commercial products, and (ii) for 5 years, with respect to AXOR products. THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR: Conditions, malfunctions or damage not resulting from defects in material or workmanship. - Page 16 Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This warranty gives you specific legal rights, and you may have other rights which vary from State to State. You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before you can bring any action in court against us under the Magnuson-Moss Warranty Act.
