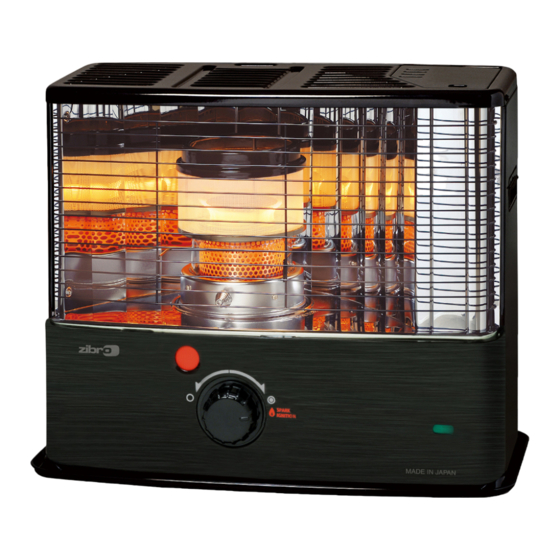

Toyotomi zibro RC-32 Operating Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 10

Quick Links

Download this manual
GB OPERATING MANUAL. . . . . . . . PAGE 2
DE GEBRAUCHSANWEISUNG . . . . PAGE 14
FR MANUAL D'UTILISATION . . . . . PAGE 28
NL GEBRUIKSAANWIJZING . . . . . . PAGE 42
ES INSTRUCCIONES DE USO . . . . . PAGE 56
IT ISTRUZIONI D'USO . . . . . . . . . . PAGE 70
PT MANUAL DE INTRUÇÕES . . . . . PAGE 84
DK BRUGERVEJLEDNING . . . . . . . . PAGE 96
RC – 32
(This product is not suitable for primary heating purpose)
(Dieses Produkt eignet sich nicht als Hauptheizgerät)
(Ce produit ne peut pas être utilisé comme chauffage principal)
(Dit product is niet geschikt voor gebruik als primaire verwarming)
(Este producto no es adecuado para calefacción primaria)
(Il presente prodotto non è adatto a funzioni di riscaldamento primario)
(Este produto não é adequado para fins de aquecimento principal)
(Dette produkt er ikke egnet til brug som primær opvarmningskilde)

Advertisement

Table of Contents
loading

Related Manuals for Toyotomi zibro RC-32

Summary of Contents for Toyotomi zibro RC-32

  • Page 1 RC – 32 GB OPERATING MANUAL..PAGE 2 (This product is not suitable for primary heating purpose) DE GEBRAUCHSANWEISUNG ..PAGE 14 (Dieses Produkt eignet sich nicht als Hauptheizgerät) FR MANUAL D’UTILISATION ..PAGE 28 (Ce produit ne peut pas être utilisé...

  • Page 2: Tips For Safe Use

    14 TIPS FOR SAFE USE 1 Make sure that children are always aware of the presence of a burning heater. 100 cm 2 DO NOT move the heater when it is burning or still hot. DO NOT refill nor service the heater when it is burning or still hot. 3 Position the front of the heater at a minimum distance of 1.5 50 cm 20 cm...
  • Page 3 14 SICHERHEITSRATSCHLÄGE 1 Machen Sie Kinder immer auf die Anwesenheit eines brennenden Ofens aufmerksam. 2 Transportieren Sie den Ofen NICHT, wenn er brennt oder 100 cm noch heiß ist. In diesem Fall auch KEINE Wartungsarbeiten durchführen. 50 cm 20 cm 3 Stellen Sie den Heizofen so auf, daß...
  • Page 4 14 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ 1 Attirez l’attention des enfants sur la présence d’un appareil en 100 cm combustion. 2 NE déplacez PAS l’appareil lorsqu’il chauffe ou s’il est encore brûlant. Dans ces conditions, il NE faut PAS ajouter du 50 cm 20 cm combustible ni entreprendre l’entretien de l’appareil.
  • Page 5 14 TIPS VOOR EEN VEILIG GEBRUIK 1 Wijs kinderen altijd op de aanwezigheid van een brandende kachel. 100 cm 2 Verplaats de kachel NIET als deze brandt of nog heet is. In dat geval ook NIET bijvullen en geen onderhoud verrichten. 3 Plaats de voorkant van de kachel op minimaal 1,5 meter van 50 cm 20 cm...
  • Page 6 14 SUGERENCIAS PARA UN USO SEGURO 1 Asegúrese de que los niños son siempre conscientes de la 100 cm presencia de una estufa encendida. 2 NO transportar la estufa cuando esté encendida o esté aún caliente, ni tampoco llenarla de combustible, ni efectuar 50 cm 20 cm trabajos de mantenimiento.
  • Page 7 14 CONSIGLI PER UN USO SICURO 1 Richiamare sempre l’attenzione dei bambini sui pericoli di una 100 cm stufa accesa. 2 NON spostare la stufa se questa è accesa o se è ancora calda. In tal caso, NON riempirla di combustibile e non eseguire la 50 cm 20 cm manutenzione.
  • Page 8 14 DICAS PARA UTILIZAÇÃO SEGURA 1 Assegure-se que as crianças têm noção da presença de um 100 cm aquecedor. 2 NÃO transportar o aquecedor quando está aceso ou ainda 50 cm 20 cm quente, nem encher de combustível ou fazer qualquer trabalho 50 cm de manutenção.
  • Page 9 14 TIPS FOR UFARLIG BRUG 100 cm 1 Børn bør være under opsyn, så det sikres, at de ikke leger med apparatet. 2 Flyt ALDRIG kaminen, når den brænder eller stadig er varm. I 50 cm 20 cm dette tilfælde må den heller IKKE påfyldes eller vedligeholdes. 50 cm 3 Anbring kaminen så...
  • Page 10 We hope that you’ll enjoy your Toyotomi appliance for years to come! We invite you to read this instruction manual first, to ensure the maximum lifetime for this appliance. Get to know us better…visit us at www.toyotomi.eu for our full line of products. 1 READ THE DIRECTIONS FOR USE FIRST.

  • Page 11: General Directions For Use

    Fuel ages. Use new fuel at the start of every heating season. • Only use high quality and water-free pure paraffin in accordance with local legislation (TOYOTOMI fuel). • Before changing brands and/or types of fuel make sure that the mobile heater first...

  • Page 12: What You Need To Know In Advance

    THE RIGHT FUEL Your heater has been designed for use with high-quality water-free pure paraffin oil (TOYOTOMI fuel). Only fuels of this kind will ensure clean and proper burning. Lower quality fuel may result in: ¼ increased possibility of malfunctioning ¼...

  • Page 13: Installing The Heater

    MANUAL INSTALLING THE HEATER 1 Carefully remove your heater from the box and check the contents. In addition to the heater you also need to have: ¼ a manual fuel pump ¼ a transportation cap ¼ these directions for use Keep the box and the packaging materials (Fig.

  • Page 14: Filling Fuel

    FILLING FUEL Fill the removable tank in a suitable place since there can always be some spillage. Follow the procedure below: 1 Make sure that the heater is switched off. 2 Open the upper lid ¶ and lift the removable tank º out of the heater (Fig. G). Put down the removable tank (cap pointing upwards, handle on the floor) and screw off the fuel cap (Fig.
  • Page 15 Before igniting the heater, always check the fuel indicator to see whether the removable tank needs filling up. Always ignite the heater with the knurled wick adjustment knob . Never use matches or a cigarette lighter. Follow the procedure below: 1 Turn the knurled wick adjustment knob clockwise to its stop (Fig.
  • Page 16 SWITCHING OFF THE HEATER Push the OFF-button ³. The flame will extinguish after a little while (Fig. N). ADJUSTING THE WICK HEIGHT After a period of time the combustion may no longer be high enough (Section D). In that case you can adjust the wick height to improve the flame. To do this, the heater must have been switched off.
  • Page 17 THE HEATER REMAINS BURNING LOW ¼ Wick position too low. Reinstall the wick height lock (Section F). ¼ Before you refilled the tank, the heater had burnt up almost all the fuel. After having refilled and replaced the removable tank, wait for 30 minutes before igniting the heater.
  • Page 18 TRANSPORTATION Take the following measures to avoid fuel leakage during the transportation of the heater: fuel filter 1 Let the heater cool down. 2 Remove the removable tank from the heater and remove the fuel filter (Fig. P). Some drops may leak from the fuel filter; keep a cloth at hand. Store the fuel filter and the removable tank outside the heater.
  • Page 19 REPLACEMENT OF THE WICK ENSURE THAT THE HEATER IS OFF AND COMPLETELY COOL BEFORE STARTING TO REPLACE THE WICK. Open the lid and remove the removable tank. 2 Remove the batteries from the battery holder µ. 3 Open the front grill. Remove the combustion chamber from the heater.
  • Page 20 Hole of wick sleeve Engraved mark Guide pin 11 Install the wick to the wick sleeve according to the allo- wed direction engraved on the wick sleeve. 12 Install the wick sleeve (with wick) to the primary air tube. And then turn the wick sleeve clockwise to set in the handle arm (the wick position should be adjusted at No.

  • Page 21: Product Fiche

    PRODUCT FICHE (a) Supplier's name/Trademark TOYOTOMI Europe Sales B.V. (b) Model RC-32 (c) EEC (d) Direct heat output 3.2kW (e) Indirect heat output (f) EEI 95.0% (g) Useful energy efficiency 100% For assembly, installation or main- (h) Specific precaution tenance instructions, please refer to the operating manual.
  • Page 22 Vielen Dank für den Kauf des Marken-Heizofens von Toyotomi! Der japanische Hersteller Toyotomi Co. Ltd. ist seit mehr als 65 Jahren weltweiter Marktführer im Bereich mobiler Petroleumöfen. Toyotomi steht für Service, Qualität und Garantie. Auf der ganzen Welt nutzen zufriedene Kunden die komfortablen und sicheren Heizöfen.
  • Page 23 • Brennstoff altert. Beginnen Sie jede Heizsaison mit neuem Brennstoff. • Verwenden Sie nur sauberes Heizpetroleum in Übereinstimmung mit der lokalen Gesetzgebung (TOYOTOMI Brennstoff). • Wenn Sie zwischen den einzelnen Sorten / Marken -wechseln, müssen Sie den Heizofen erst voll-ständig leer brennen lassen.
  • Page 24 WICHTIG ZU WISSEN JEDERZEIT AUSREICHEND LÜFTEN Lesen Sie bitte vor der Anwendung des Geräts sorgfältig die Bedienungsanleitung und bewahren Sie sie für eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Heizofen in Wohngebäuden bestimmt, und darf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Küchen und in Garagen verwendet werden.

  • Page 25: Der Richtige Brennstoff

    DER RICHTIGE BRENNSTOFF Ihr Heizofen wurde für die Benutzung von, sauberem Heizpetroleum hoher Qualität, entwickelt (TOYOTOMI Brennstoff). Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen: ¼ erhöhte Störungsanfälligkeit ¼ unvollständige Verbrennung ¼...
  • Page 26 ¼ Öffnen Sie den Deckel des Brennstofftanks ¶ und entfernen Sie das Stückchen Karton. 3 Befüllen Sie den Brennstofftank wie in Kapitel B beschrieben. 4 Legen Sie die Batterien in das dafür bestimmte Fach µ an der Rückseite des Heizofens (Abb. F). Achten Sie dabei auf die + und - Pole. Am besten verwenden Sie dazu neue Alkaline-Batterien (4 x Größ...
  • Page 27 Kontrollieren Sie, ob der Tankverschluß gerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Heizofen ein (Tankverschluß nach unten). Schließen Sie den Deckel. HINWEIS: Sicherstellen, dass der Tankdeckel fest sitzt und überprüfen, ob Brennstoff ausläuft, wenn die Deckelseite nach unten zeigt. Anschließend den herausnehmbaren Brennstofftank in den Heizofen einfügen.
  • Page 28 DAS BRENNEN DES OFENS Nachdem der Heizofen gestartet wurde, dauert es 30 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann Rauch- und Rußentwicklung verursachen, während eine zu niedrige Flamme zu Geruchsbildung führen kann (Abb. R). ✗...
  • Page 29 STÖRUNGEN, URSACHEN UND LÖSUNGEN Wenn sich eine Störung nicht mit Hilfe der untenstehenden Hinweise beheben läßt, dann wenden Sie sich bitte an Ihren Händler. DER OFEN LÄSST SICH NICHT STARTEN. ¼ Die Batterien sitzen nicht richtig im Batteriefach. Überprüfen (Abb. F). ¼...
  • Page 30 2. DER DOCHT Um die Lebensdauer des Dochtes zu verlängern, sollten Sie den Heizofen von Zeit zu Zeit vollständig leer brennen lassen (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, daß die Flamme etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun.

  • Page 31: Ktechnische Daten

    TECHNISCHE DATEN Zündung elektrisch Abmessungen (mm) Breite Brennstoff Heizpetroleum Tiefe (einschließlich Bodenplatte) Kapazität (kW) * 3,20 Höhe ) ** Geeigneter Raum (m 55-120 Zubehör: Transportverschluß Brennstofpumpe Brennstoffverbrauch (Ltr/Std) * 0,333 Benötigte Batterien 4x LR14, MIN 1400 Brennstoffverbrauch (g/Std) * 1,5V, size C Brenndauer pro Tank (Std) * 13,5 Dochttyp...
  • Page 32 WECHSELN DES DOCHTES DER OFEN MUSS GANZ ABGEKÜHLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN. 1 Öffnen Sie den Deckel und nehmen Sie den Brennstof- tank heraus. 2 Nehmen Sie die Batterien aus dem Batteriefach µ. 3 Das Gitter aus der Kerbung heben und nach vorn ziehen. Den Brennerkopf aus dem Ofen nehmen.
  • Page 33 Hole of wick sleeve Engraved mark Guide pin 11 Den Docht in den Dochthalter in die Richtung, die auf dem Dochthalter eingraviert ist, einsetzen. 12 Platzieren Sie den Dochthalter (mit Docht) wieder an der ersten Luftöffnung. Anschließend drehen Sie den Dochthalter im Uhrzeigersinn auf die Dochtbefestigung (Dochtstellung auf “1”).
  • Page 35 PRODUKTDATENBLATT (a) Name / Warenzeichen des Lieferanten TOYOTOMI Europe Sales B.V. (b) Model RC-32 (c) Energieeffizienzklasse (d) Direkte Wärmeleistung 3.2kW (e) Indirekte Wärmeleistung (f) Energieeffizienzindex 95.0% (g) Brennstoff-Energieeffizienz 100% Für das Zusammenstellen, die Instal- lation oder Wartung des Gerätes wir...
  • Page 36 Merci d’avoir choisi un produit “TOYOTOMI”! Les produits de “ Toyotomi “ sont utilisés par des clients satisfaits à travers le monde entier. Afin d’assurer l’utilisation confortable et sûre de nos produits par les clients dans chaque pays, nos produits sont conformes aux normes de sécurité...
  • Page 37 • Utilisez uniquement paraffine de haute qualité, sans eau et pur conformément à la législation locale (TOYOTOMI combustible). • Si vous changez de marque et/ou de type de combustible, vous devez d’abord vous assurer que l’appareil mobile de chauffage à combustible liquide consomme...

  • Page 38: Système De Sécurité

    Votre appareil mobile de chauffage est conçu pour être utilisé avec un combustible obligatoirement le de haute qualité, pur et sans eau (TOYOTOMI combustible). Seuls ces combustibles bouchon de transport. vous assurent une combustion propre et optimale. Un combustible de moins bonne Il faut donc bien le qualité...

  • Page 39: Installation De L'appareil

    Pour connaître le combustible le mieux adapté, consultez votre revendeur (www. toyotomi.eu). MANUEL INSTALLATION DE L’APPAREIL 1 Retirez avec précaution votre appareil du carton et vérifiez-en le contenu.
  • Page 40 REMPLISSAGE DU COMBUSTIBLE Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit: 1 Assurez-vous que l’appareil est éteint. 2 Soulevez le couvercle , dégagez le réservoir amovible et retirez-le de l’appareil (fig. G). Posez le réservoir amovible (bouchon en haut, poignée au sol) puis dévissez le bouchon du réservoir, à...
  • Page 41 Avant d’allumer l’appareil, vérifiez toujours l’indicateur du combustible ´ pour savoir si vous devez d’abord remplir le réservoir amovible. Allumez toujours l’appareil en vous servant de son allumage électrique N’utilisez jamais d’allumettes ou de briquet. Procédez comme suit: 1 Tournez le bouton central à...

  • Page 42: Extinction De L'appareil

    EXTINCTION DE L’APPAREIL Appuyez sur le bouton d’extinction ³. La flamme s’eteindra après quelques instants (fig. N). RÉAJUSTEMENT DE LA HAUTEUR DE LA MÈCHE Après un certain temps d’utilisation, la combustion ne s’effectue plus suffisamment (chapitre D). Dans ce cas, vous pouvez régler la hauteur de la mèche. Eteignez l’appareil.
  • Page 43 ¼ Il y a de l’eau dans le réservoir inférieur. Consultez votre revendeur. ¼ Le haut de la mèche s’est durci. L’appareil doit consommer tout son combustible (chapitre H). Utilisez le propre combustible. ¼ Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf. L’APPAREIL BRULE TOUJOURS FAIBLEMENT.
  • Page 44 1 Allumez l’appareil à l’extérieur de l’espace habitable et laissez-le consommer entièrement son combustible. 2 Laissez l’appareil refroidir. 3 Nettoyez l’appareil à l’aide d’un chiffon sec. 4 Retirez les piles de l’appareil µ et conservez-les dans un endroit sec. 5 Nettoyez le filtre à combustible (chapitre H). Rangez l’appareil dans un lieu sans poussière, si possible en utilisant l’emballage d’origine.
  • Page 45 CONDITIONS DE GARANTIE Votre appareil est couvert par une garantie de 4 ans à compter de la date d’achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s’appliquent : 1 Nous rejetons expressément toute autre demande d’indemnisation, y compris en cas de préjudice indirect.
  • Page 46 LE CHANGEMENT DE LA MÈCHE AVANT DE COMMENCER A CHANGER LA MECHE, L’APAPREIL DOIT ETRE ETEINT ET TOTALEMENT REFROIDI. 1 Ouvrez la porte de réservoir et retirez le réservoir amov- ible. 2 Retirez les piles qui se trouvent dans leur logement a l’arrière de l’appareil µ.
  • Page 47 Hole of wick sleeve Engraved mark Guide pin 11 Prenez la mèche et positionner les crochets de maintien (ergots) dans les trous de l’anneau support de mèche. 12 Remettez l’ensemble (anneau de mèche et mèche) dans son logement. Tournez-le dans le sens des aiguilles d’une montre afin de bien le repositionner (la glissant sur l’axe puis remettez la vis qui se trouve sur l’axe du Handle arm...

  • Page 49: Fiche Produit

    FICHE PRODUIT (a) Le nom du fournisseur / Marque commerciale TOYOTOMI Europe Sales B.V. (b) Modèle RC-32 (c) La classe d'efficacité énergétique (d) La puissance thermique directe 3.2kW (e) La puissance thermique indirecte (f) L'indice d'efficacité énergétique 95.0% (g) Le rendement utile 100% Merci de vous référer au manuel...
  • Page 50 Toyotomi stemt haar producten af op de behoeften van haar klanten en blijft haar klanten tevreden stellen door het nastreven van haar bedrijfs- filosofie, “het delen van vreugde in het dagelijks leven”. We zullen blijven doorgaan met het onderzoeken, ontwikkelen en produceren van producten die overeenkomen met een levensstijl voor efficiëntie, veiligheid en comfort.
  • Page 51 Brandstof veroudert. Begin elk stookseizoen met nieuwe brandstof. • Gebruik alleen een hoge kwaliteits- en watervrije, zuivere paraffine overeenkomstig de lokale wetgeving (TOYOTOMI brandstof). • Indien u overgaat op een ander merk en/of soort brandstof, moet u de in de kachel...
  • Page 52 WAT U VOORAF MOET WETEN ALTIJD VOLDOENDE VENTILEREN Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en be- waar het voor later. Installeer dit toestel enkel wanneer het voldoet aan de lokale/ nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een kachel in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen, in normale huishoudelijke omstandigheden.

  • Page 53: De Juiste Brandstof

    DE JUISTE BRANDSTOF Uw kachel is ontworpen voor het gebruik van watervrije, zuivere kerosine van hoge kwaliteit (TOYOTOMI brandstof). Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot: ¼ verhoogde kans op storingen ¼...
  • Page 54 3 Vul de wisseltank zoals aangegeven in hoofdstuk B. 4 Plaats de batterijen in de daarvoor bestemde houder µ aan de achterzijde van de kachel (fig. F). Let op de + en - polen. Het best kunt u nieuwe alkaline batterijen gebruiken (4 x type C).
  • Page 55 HET AANMAKEN VAN DE KACHEL Een nieuwe kachel veroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie of ontsteek uw kachel de eerste keer buiten de leefruimte. Als u de kachel voor de eerste keer gebruikt, moet u na het plaatsen van de gevulde wisseltank zo’n 30 minuten wachten met aanmaken.
  • Page 56 Een te lage verbranding kan ontstaan door: ¼ te weinig brandstof (vul de tank) ¼ slechte brandstof (raadpleeg uw dealer) ¼ te weinig ventilatie (zet een raam of deur op een kier) ¼ slijtage van de kous (raadpleeg uw dealer, of vervang de kous, zie hoofdstuk M) HET UITZETTEN VAN DE KACHEL U schakelt de kachel uit door de UIT-toets ³...
  • Page 57 DE KACHEL BLIJFT LAAG BRANDEN. ¼ De kous staat te laag. Zet de koushoogtevergrendeling een stand lager (hoofdstuk F). ¼ De kachel had voor het bijvullen vrijwel alle brandstof verbruikt. Na het plaatsen van de volle wisseltank 30 minuten wachten met ontsteken. ¼...
  • Page 58 OPSLAG (EINDE STOOKSEIZOEN) Wij raden u aan de kachel aan het einde van het stookseizoen helemaal leeg te branden en daarna goed op te bergen. U gaat als volgt te werk: 1 Maak de kachel aan buiten de leefruimte en laat hem geheel leegbranden. 2 Laat de kachel afkoelen.
  • Page 59 DE GARANTIEVOORWAARDEN U krijgt op uw kachel 48 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels: 1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af. 2 Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
  • Page 60 HET VERVANGEN VAN DE KOUS VOORDAT U BEGINT MET HET VERVANGEN VAN DE KOUS, DIENT DE KACHEL UIT EN VOLLEDIG AFGEKOELD TE ZIJN. 1 Open het tankklepje en haal de wisseltank eruit. 2 Haal de batterijen uit de batterijhouder µ. 3 Licht de grille uit de inkeping en trek hem naar voren.
  • Page 61 Hole of wick sleeve Engraved mark Guide pin 11 Plaats de kous overeenkomstig de op de koushouder aangegeven richting in de koushouder. 12 Plaats de koushouder (met kous) over de luchtschacht. Draai dan de koushouder vast met de klok mee (de koushoogte op positie 1 zetten).
  • Page 63 PRODUCTKAART (a) De naam van de leverancier / handelsmerk TOYOTOMI Europe Sales B.V. (b) Model RC-32 (c) De energie-efficiëntieklasse (d) De directe warmteafgifte 3.2kW (e) De indirecte warmteafgifte (f) De energie-efficiëntie-index 95.0% (g) Het nuttig rendement 100% Raadpleeg de gebruikshandleiding (h) De specifieke voorzorgsmaatregelen...
  • Page 64 ¡ Gracias por escoger un producto “TOYOTOMI”! Clientes satisfechos del mundo entero usan productos Toyotomi. A fin de garantizar el uso cómodo y seguro de nuestros productos por clientes de todos los países, nuestros productos satisfacen los estándares de seguridad no solo de Japón,sino de todos aquellos países en los que prestamos servicio.
  • Page 65 • El combustible envejece. Comience cada otoño con nuevo combustible. • Utilice exclusivamente parafina pura, sin agua y de alta calidad, conforme a las normativas legales locales (COMBUSTIBLES TOYOTOMI). • En caso de que cambie de tipo de combustible / de marca de combustible, debe asegurarse primero de que la estufa ha consumido todo el combustible presente.
  • Page 66 LO QUE DEBE SABER PREVIAMENTE VENTILAR SIEMPRE SUFICIENTEMENTE Lea detenidamente este manual de usuario antes de usar el aparato y consérvelo para poder consultarlo en el futuro. Instale este dispositivo únicamente si satisface los requisitos de la legislación, las ordenanzas y las normas locales y nacionales correspondientes.
  • Page 67 EL COMBUSTIBLE APROPIADO Su estufa está diseñada para quemar parafina líquida (combustible especial para estufas), de alta calidad y sin agua (COMBUSTIBLES TOYOTOMI). Solamente este combustible asegura una combustión limpia y completa: Un combustible de calidad inferior puede conducir a: ¼...
  • Page 68 LLENAR DE COMBUSTIBLE No llene nunca el depósito extraíble dentro del salón, hágalo en un lugar más apropiado (existe siempre el riesgo de que caigan gotas de combustible). Proceda como sigue: Asegúrese de que la estufa está apagada. Abra la tapa y extraiga el depósito extraíble de la estufa (fig.
  • Page 69 E N C E N D E R L A E S T U F A Al principio, una estufa nueva despide siempre algún olor. Por consiguiente, asegúrese que haya ventilación suplementaria o encienda la estufa por primera vez fuera del cuarto. Si Usted utiliza la estufa por primera vez, después de haber colocado el depósito extraíble lleno de combustible, espere mínimo unos 30 minutos antes de encenderla.
  • Page 70 Las posibles causas de una llama demasiado baja son: ¼ escaso combustible (llene el depósito) ¼ combustible de mala calidad (consulte a su distribuidor) ¼ insuficiente ventilación (entreabra una puerta o ventana) ¼ desgaste de la mecha (consulte a su distribuidor o cambiar mecha, capítulo M) A P A G A R L A E S T U F A Pulse el botón de apagado ³.
  • Page 71 LA ESTUFA SE APAGA LENTAMENTE. ¼ El depósito extraíble está vacío. Vea capítulo B. ¼ El filtro contiene agua. Seque el filtro (capítulo H, fig. P). ¼ El depósito inferior contiene agua. Consulte a su distribuidor. ¼ La parte superior de la mecha se ha endurecido o tiene humedad. Deje que la estufa queme todo el combustible (capítulo H).
  • Page 72 No extraiga usted mismo piezas de la estufa. Para eventuales reparaciones, consulte siempre a su distribuidor. Antes de efectuar cualquier revisión, deje que la estufa se enfríe. A L M A C E N A M I E N T O ( F I N D E L I N V I E R N O ) Llegado el fin del invierno, le recomendamos que antes de guardarla, deje que la estufa queme todo el combustible existente en el depósito.

  • Page 73: Condiciones De Garantía

    E S P E C I F I C A C I O N E S T É C N I C A S Encendido eléctrico Dimensiones (mm) ancho Combustible parafina profundo (placa de base incl.) Capacidad (kW) * 3,20 alto ) ** 55-120 Volumen apropiado del espacio (m...
  • Page 74 CAMBIAR LA MECHA ANTES DE COMENZAR A CAMBIAR LA MECHA, LA ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETA - MENTE FRÍA. 1 Abra la tapa del depósito extraíble y sáquelo. 2 Quite las pilas µ. 3 Abra la rejilla, levantándola ligeramente y tirando de ella hacia delante.
  • Page 75 Hole of wick sleeve Engraved mark Guide pin 11 Ponga la nueva mecha en el collar según la indicación grabada en este último. 12 Instale el soporte de mecha (con la mecha dentro) en el tubo de aire primario. Entonces, gire el soporte de me- cha en el sentido a las agujas del reloj y ajuste los pivotes del mismo en los encajes del mecanismo de la mecha Handle arm...
  • Page 77 FICHA DE PRODUCTO (a) Nombre / Marca comercial del proveedor TOYOTOMI Europe Sales B.V. (b) Modelo RC-32 (c) Clase de eficiencia energética (d) Potencia calorífica directa 3.2kW (e) Potencia calorífica indirecta (f) Índice de eficiencia energética 95.0% (g) Eficiencia energética útil...
  • Page 78 Grazie per aver scelto un prodotto “TOYOTOMI”! I prodotti Toyotomi vengono usati da clienti soddisfatti in tutto il mondo. Per garantire un uso agevole e sicuro dei nostri prodotti da clienti di ogni paese, i nostri prodotti soddisfano le norme sulla sicurezza vigenti non solo in Giappone, ma anche in tutti gli altri paesi del mondo in cui operiamo.
  • Page 79 • Stoccare tutti i contenitori di combustibile provvisti dei loro tappi e sigilli originali in luogo fresco e non esposto alla luce. • Il combustibile invecchia. Cominciare ogni stagione fredda con nuovo combustibile. • Usare solo combustibile liquido per stufe portatili di alta qualità e senza acqua, in conformità con le direttive locali (TOYOTOMI combustibile). • Se si passa ad un’altra marca o tipo di combustibile, fare bruciare dapprima la stufa fino a che non vi è più traccia del vecchio combustibile.

  • Page 80: Osservazioni Generali

    La stufa portatile è stata progettata per l’uso di un combustibile liquido per stufe trasporto si trova nella portatili di alta qualità, puro, senza acqua, che assicura una combustione pulita ed scatola. Serve per ottimale (TOYOTOMI combustibile). Un combustibile di qualità inferiore può causare trasportare la stufa i seguenti problemi: senza problemi dopo ¼...

  • Page 81: Installazione Della Stufa

    Non sono coperti dalla garanzia i danneggiamenti e/o difetti di funzionamento del- l’apparecchio causati dall’utilizzo di un combustibile non idoneo. Consultare sempre il sito www.toyotomi.eu per la scelta del combustibile adatto alla stufa. MANUALE INSTALLAZIONE DELLA STUFA Estrarre con cautela la stufa dalla scatola e controllare il contenuto.
  • Page 82 RIFORNIMENTO DEL COMBUSTIBILE Non riempire il serbatoio estraibile nello spazio abitativo, ma in un luogo più adatto (una parte di combustibile può sempre fuoriuscire). Compiere le seguenti operazioni: Assicurarsi che la stufa sia spenta. Aprire il coperchio ¶ ed estrarre il serbatoio º dalla stufa (fig. G). Appoggiare il serbatoio (con il tappo in alto) e svitare il tappo (fig.
  • Page 83 Compiere le seguenti operazioni: Accendere la stufa girando la manopola · a destra (fig. L). Esercitando una leggera pressione il regolatore può essere girato ulteriormente; il regolatore torna da sé alla posizione originale. In questo modo la posizione dello stoppi- no è...
  • Page 84 Premere con cautela la maniglia del regolatore della fiamma ·, per riportarla alla posizione originale. A tale proposito, occorre osservare il lato posteriore del tappo, per determinare la posizione corretta. Se la regolazione dell’altezza dello stoppino non porta all’effetto desiderato, occorre lasciare funzionare la stufa fino a che non vi è...
  • Page 85 ¼ Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile. Riempire il serbatoio estraibile di combustibile ed attendere 30 minuti prima di procedere all’accensione. ¼ Si fa uso di combustibile vecchio o del tipo sbagliato. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo ‘Osservazioni generali’). ¼...
  • Page 86 IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA) Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisca tutto il combustibile in essa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni: Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare fino ad esaurimento del combustibile.

  • Page 87: Condizioni Della Garanzia

    Le condizioni sono le seguenti: La Toyotomi Europe Sales B.V. rifiuta esplicitamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti.
  • Page 88 SOSTITUZIONE DELLO STOPPINO PRIMA DI PROCEDERE ALLA SOSTITUZIONE DELLO S T O P P I N O , L A S T U FA D E V E E S S E R E S P E N TA E COMPLETAMENTE FREDDA.
  • Page 89 Hole of wick sleeve Engraved mark Guide pin 11 Reinserire lo stoppino nell’anello porta stoppino rispet- tando il giusto verso indicato sull’anello porta stoppino stesso. 12 Inserire l’anello porta stoppino (completo di stoppino) nel camino d’aspirazione. Girare l’anello porta stoppino in senso orario per fissarlo alla manopola (la posizione Handle arm dello stoppino dovrebbe essere regolata sul n°...

  • Page 91: Scheda Prodotto

    SCHEDA PRODOTTO (a) Nome / Marchio del fornitore TOYOTOMI Europe Sales B.V. (b) Modello RC-32 (c) Classe di efficienza energetica (d) Potenza termica diretta 3.2kW (e) La potenza termica indiretta (f) Indice di efficienza energetica 95.0% (g) Efficienza utile 100%...
  • Page 92 Obrigado por escolher um produto “TOYOTOMI”! Os produtos Toyotomi são usados por clientes satisfeitos em todo o mundo. De forma a garantir o uso seguro e confortável dos nossos produtos por parte dos clientes, estes estão em conformidade com as normas de segurança, não só do Japão, mas também de todos os países do mundo onde estamos representados.
  • Page 93 Use um combustível novo no início de cada estação. • Utilize apenas parafina pura de alta qualidade e de acordo com a legislação em vigor (TOYOTOMI combustível). • Antes de mudar de marca e/ou tipo de combustível certifique-se de que esvazia...
  • Page 94 O seu aquecedor foi projetado para a queima de parafina líquida (combustível transporte é embalado especial para aquecedores), de alta qualidade e livre de água (TOYOTOMI combu- separadamente na caixa. stível). Apenas este tipo de combustível garante uma combustão limpa e completa.
  • Page 95 água e de alta qua- lidade. Consulte sempre o seu distribuidor sobre qual o combustível a usar para o seu aquecedor (www.toyotomi.eu). MANUAL INSTALAÇÃO DO AQUECEDOR 1 Retire com cuidado o seu aquecedor da caixa e verifique o conteúdo. Além do aquecedor deve ter: ¼...
  • Page 96 ABASTECIMENTO DE COMBUSTÍVEL Nunca encha o depósito removível na sala de estar, faça-o num espaço mais apropriado (existe sempre o risco de derrame de combustível). Siga o procedimento abaixo descrito: 1 Certifique-se de que o aquecedor está desligado. 2 Abra a tampa ¶ e retire o depósito º do aquecedor (Fig. G). Coloque o tanque removível (tampa para cima) e desenrosque a tampa do combustível.
  • Page 97 Siga o procedimento abaixo: 1 Rodar o botão giratório para a direita até parar (Fig. L). Se quiser aplicar mais pressão pode rodar um pouco mais, no entanto, o botão voltará à posição inicial. Se colocar o pavio na sua posição mais alta, irá ativar automaticamente o dispositivo de segurança.
  • Page 98 Cuidadosamente, coloque o botão giratório · na sua posição original. O botão tem apenas uma posição de encaixe, se necessário verifique na parte de trás do botão. Se o ajuste da altura da mecha não surtir o efeito desejado, deixe o aquecedor funcionar até...
  • Page 99 ¼ A mecha está demasiado alta. Reative o bloqueio da altura da mecha (Secção F). MANUTENÇÂO O seu aquecedor requer pouca manutenção. É, no entanto, importante que remova o pó e as manchas com regularidade usando um pano húmido. Em condições normais, apenas 4 componentes estão sujeitos a desgaste: 1.
  • Page 100 2 Retire o tanque removível do aquecedor e remova o filtro de combustível (Fig. P). Podem verter algumas gotas do filtro por isso mantenha um pano à mão. Guarde o filtro do combustível e o tanque removível fora do aquecedor. filtro de combustível 3 Coloque a tampa de transporte na posição do filtro de combustível (Fig.
  • Page 101 SUBSTITUIÇÃO DA MECHA Antes de substituir a mecha, Assegure-se que o aquecedor está desligado e completamente frio. Abra a tampa e retire o depósito removível. 2 Remova as pilhas do suporte µ. 3 Abra a grelha frontal. Retire a câmara de combustão do aquecedor.
  • Page 102 Hole of wick sleeve Engraved mark Guide pin 11 Coloque a mecha no colar de acordo com a gravura gra- vada no mesmo. 12 Coloque o suporte da mecha (com a mecha no interior) dentro do tubo de ar primário. De seguida, rode o suporte da mecha no sentido dos ponteiros do relógio e ajuste os pinos do mesmo nos encaixes do mecanismo, Handle arm...

  • Page 103: Ficha De Produto

    FICHA DE PRODUTO (a) Nome do fornecedor/ marca comercial TOYOTOMI Europe Sales B.V. (b) Modelo RC-32 (c) Classe de eficiência energética (d) Saída direta de calor 3.2kW (e) Saída indireta de calor (f) Índice de eficiência energética 95.0% (g) Eficiência energética útil 100% Para montagem, instalação ou...
  • Page 104 Vi håber, at du i mange år vil nyde godt af dit Toyotomi produkt. Inden du tager din nye Transportable ovn i brug, beder vi dig læse brugsanvisningen omhyggeligt, således du kan være sikker på...
  • Page 105 • Brændstof kan blive forældet: Start hver fyringssæson med nyt brændstof. • Brug kun vandfri paraffin af høj kvalitet, som imødekommer lokale love (TOYOTOMI brændstof). • Før du skifter brændstofmærke og/eller brændstoftype, skal du sørge for at tømme den flytbare kamin helt for brændstof.
  • Page 106 DET RIGTIGE BRÆNDSTOF Deres kamin er fremstillet til at anvende vandfrit, rent petroleum af god kvalitet (TOYOTOMI brændstof). Kun med dette, fås en ren og optimal forbrænding. Denne transportprop Brændstof af ringere kvalitet kan medføre: findes løst i kassen. Kun ¼...
  • Page 107 Skader på kaminen og/eller funktionsfejl som følge brug af andet end anvendelse af vandfrit, rent petroleum af god kvalitet dækkes ikke af garantien. Spørg altid den nærmeste forhandler om den rigtige type brændstof til Deres ovn (www.toyotomi.eu). VEJLEDNING INSTALLATION AF OVNEN Tag forsigtigt Deres Kamin ud af kassen og kontroller indholdet.
  • Page 108 PÅFYLDNING AF BRÆNDSTOF Påfyld brændstof på skiftetanken et passende sted, da der altid er risiko for at spilde. Følg proceduren nedenfor: Sørg for, at ovnen er slukket. Åbn dækslet ¶ og løft skiftetanken º ud af ovnen (fig. G). Sæt skiftetanken ned på jorden (med proppen opad) og skru tankproppen af (fig.
  • Page 109 Sådan gør De: 1 Drej drejeknappen til højre indtil den ikke kan komme længere (fig. L). Med et let tryk kan man dreje drejeknappen lidt længere frem, men den fejdrer tilbage af sig selv. Hvis du har tændt for varmeapparatet, og det slår fra igen kort efter, skal batterierne udskiftes.
  • Page 110 Tag plastringen mellem tommelfinger og pegefinger og træk den frem. Drej ringen et trin højere til indstilling 2 eller 3 (fig. O). Tryk forsigtigt mod ringen, således at udsparingen igen lukker omkring pallen. Skub forsigtigt drejeknappen tilbage på plads. Dette kan kun gøres på én måde: Se på...
  • Page 111 ¼ De bruger for gammelt eller forkert brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet ”Hvad man først skal vide”). ¼ Rummet er utilstrækkeligt ventileret. Åbn en dør eller et vindue og lad den/det derefter stå på klem. OVNEN BRÆNDER FOR HØJT. ¼...
  • Page 112 5 Rengøring af brændstoffilteret (se kapitel H). Opbevar ovnen støvfrit. Om muligt i den originale emballage. Overskydende brændstof kan ikke anvendes i den følgende fyringssæson. Brændstofrester bortskaffes i henhold til kommunens gældende regler om kemisk affald. Begynd altid den nye fyringssæsson med nyt brændstof. Når ovnen på ny tages i brug følges vejledningen (fra kapitel A).
  • Page 113 GARANTIBETINGELSERNE På Deres kamin får De 48 måneders garanti regnet fra købsdatoen. I denne periode afhjælpes alle materiale- og fremstillingsfejl gratis. Derfor gælder følgende regler: Alle yderligere krav på skadesgodtgørelse, inklusive efterfølgende skade afvises udtrykkeligt. Reparation og udskiftning af dele i garantiperioden medfører ikke forlængelse af garantien.
  • Page 114 UDSKIFTNING AF VÆGEN I N D E N D U P Å B E G Y N D E R U D S K I F T N I N G E N A F V Æ G E N , S K A L K A M I N E N V Æ R E S L U K K E T O G H E L T A F K Ø...
  • Page 115 Hole of wick sleeve Engraved mark Guide pin 11 Sæt vægen i vægeholderen, sørg for at den vender den vej der er angivet i vægeholderen. 12 Anbring vægeholderen på det primære luftrør. Drej derefter vægeholderen med uret så håndtaget går i indgreb (vægens position skal reguleres til No.1).
  • Page 117 DATABLAD (a) Leverandørens navn / varemærke TOYOTOMI Europe Sales B.V. (b) Model RC-32 (c) Energieffektivitetsklasse (d) Den direkte varmeydelse 3.2kW (e) Den indirekte varmeydelse (f) Energieffektivitetsindekset 95.0% (g) Virkningsgrad 100% For montage-, installations- eller ved- (h) Eventuelle specifikke forholdsregler ligeholdelsesinstruktioner henvises til betjeningsvejledning.
  • Page 118 Caso necessite de mais informações ou se ocorrerem problemas específicos que não constem neste manual de instruções, por favor, visite nosso website www .toyotomi .eu ou entre em contato com o nosso Suporte de Vendas (encontrará o número de telefone em www .toyotomi .eu).
