AcousticDesign
In-ceiling Loudspeakers User Manual
TM
AD-C42T
105 mm (4") two-way
*TD-000263-00*
TD-000263-00-C

Advertisement

Table of Contents
loading

Related Manuals for QSC AD-C42T

Summary of Contents for QSC AD-C42T

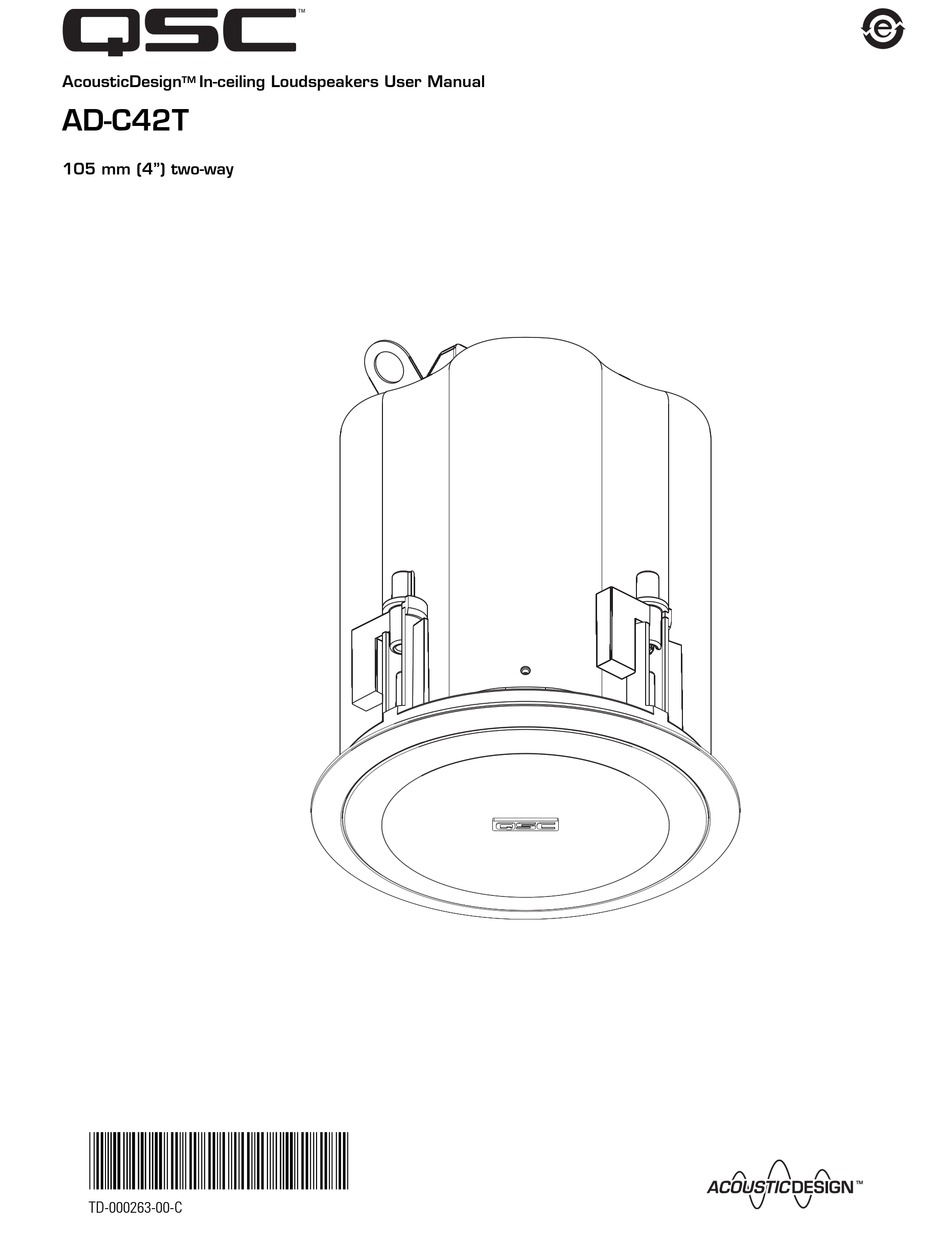

  • Page 1 AcousticDesign In-ceiling Loudspeakers User Manual AD-C42T 105 mm (4”) two-way *TD-000263-00* TD-000263-00-C...

  • Page 2: Warranty

    (USA only; other countries, see your dealer or distributor) Disclaimer QSC Audio Products, LLC is not liable for any damage to amplifiers, or any other equipment that is caused by negligence or improper installation and/or use of this loudspeaker product.

  • Page 3: What's Included

    The AD-C42T models feature a 4” low frequency (LF) driver and a 3/4” dome high fre- quency (HF) driver. The AD-C42T are equipped with an audio transformer suitable for 70V and 100V distributed systems, as well as a tap-selector switch which can bypass the transformer for 8 ohm applications.

  • Page 4: Mounting Clamps

    Connect the signal wires to the screw terminals of one of two pin plugs observing correct polarity. The other two pin plugs can then be used as pass through to daisy chain the signal to another speaker or it can be left unused.

  • Page 5: Installation Procedure

    Installation Procedure 1- Using the included C-ring or the dimensions provided, trace a cutout pattern onto the ceiling surface. 2- Cut the mounting hole. Use a sharp tool to avoid stressing or cracking the mounting sur- face. 3- Pull the wires through the hole. 4- Pass the two suspended ceiling support brackets through the hole and place as shown in the illustration.

  • Page 6: Specifications

    1- All frequency ranges specified refer to measured half-space response (2 pi). 2- Calculated maximum peak SPL at 1 m, half-space, speaker operating at rated rms power pink noise input, 50 Hz to 20 kHz. 3- Maximum input power tested in accordance with IEC recommendations; 50 Hz to 20 kHz band limiting, 6 dB signal crest factor.
  • Page 7 AD-C42T Dimensions CUTOUT HOLE DIAMETER = 177 mm (6.97") USE C-RING FOR TEMPLATE MATERIAL THICKNESS RANGE FOR CLAMP MOUNTING = 5.6 - 19.0 mm (0.22" - 0.75")
  • Page 8 Comment prendre contact avec QSC Audio Products QSC Audio Products, LLC 1675 MacArthur Boulevard Costa Mesa, California 92626 USA ©2007, “QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office. How to Contact QSC Audio Products Cómo comunicarse con QSC Audio Products...
  • Page 9 Manual del usuario de los altavoces AcousticDesign AD-C42T 105 mm (4”) de dos vías *TD-000263-00* TD-000263-00-C de montaje en cielo raso...
  • Page 10 (sólo para EE.UU.; para otros países, consulte con su vendedor o distribuidor) Renuncia QSC Audio Products, LLC no es responsable por ningún daño a los amplificadores, ni a ningún otro equipo que sea causado por negligencia o instalación y/o uso inadecuados de este altavoz.

  • Page 11: Qué Se Incluye

    Los modelos AD-C42T incluyen un excitador de baja frecuencia (LF) de 4” y un excitador de alta frecuencia (HF) con un domo de 3/4”. Los modelos AD-C42T están equipados con un transformador de audio adecuado para sistemas distribuidos de 70 V y 100 V, así...
  • Page 12 Sujetador de seguridad de la rejilla Tanto el gabinete como la rejilla tienen un pequeño bucle de cable de plástico. El bucle de la rejilla tiene conectado un sujetador. Con el sujetador de la rejilla, conecte la rejilla en el bucle del gabinete.

  • Page 13: Procedimiento De Instalación

    Procedimiento de instalación 1- Con el anillo en C que se incluye o las dimensiones que se indican, trace el patrón de corte en la superficie del cielo raso. 2- Haga el orificio de montaje. Use una herramienta filosa para evitar aplicar tensión o agrietar la superficie de montaje.

  • Page 14: Especificaciones

    3- Potencia de entrada máxima probada según las recomendaciones de la IEC; limitación de banda de 50 Hz a 20 kHz, factor de cresta de señal de 6 dB. Para información detallada, visite el sitio web de QSC en http://www.qscaudio.com o llámenos al 1-800-854-4079 (gratis sólo en EE.UU.) Las especificaciones están sujetas a cambio sin previo aviso.
  • Page 15 Dimensiones del modelo AD-C42T DIÁMETRO DEL ORIFICIO DE RECORTE = 177 mm (6.97") USE UN ANILLO EN C COMO PLANTILLA INTERVALO DE GROSOR DE MATERIALES PARA MONTAJE CON ABRAZADERA = 5.6 - 19.0 mm (0.22" - 0.75")
  • Page 16 Kontaktinformationen für QSC Audio Products QSC Audio Products, LLC 1675 MacArthur Boulevard Costa Mesa, California 92626 EE.UU. ©2007 “QSC” y el logo QSC están registrados con la Oficina de Patentes y Marcas Comerciales de EE.UU. Cómo comunicarse con QSC Audio Products 联系...
  • Page 17 Manuel d’utilisation des haut-parleurs plafond AcousticDesign AD-C42T 105 mm (4”), bidirectionnel *TD-000263-00* TD-000263-00-C...
  • Page 18 QSC Audio Products – Garantie limitée de 3 ans QSC Audio Products, LLC (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et/ou de matériel pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d’installation et d’utilisation - à...

  • Page 19: Options D'installation

    En cas de doute sur certains points d’installation, consulter un professionnel d’installation qualifié. Les modèles AD-C42T ont un étage d’attaque basse fréquence (LF) de 10 cm et un étage d’attaque haute fréquence bombé (HF) de 1,9 cm. Les modèles AD-C42T sont équipés d’un transformateur audio adapté...
  • Page 20 Clip de sécurité de la grille L’armoire et la grille ont toutes deux une petite boucle formée par un cordon en plastique. Un clip est attaché à la boucle de la grille. À l’aide du clip de la grille, attacher la grille à la boucle de l’armoire. Ceci permettra d’empêcher la grille de tomber si elle venait à...
  • Page 21 Procédure d’installation 1- À l’aide du support en C fourni ou des dimensions fournies, tracer le contour de la découpe sur la surface du plafond. 2- Découper le trou. Utiliser un outil pointu pour éviter d’affaiblir ou de fissurer la surface de fixation.

  • Page 22: Caractéristiques Techniques

    3- Puissance d’entrée maximale testée conformément aux recommandations de la CEI ; facteur de crête de signal de 6 dB, limiteur de bande de 50 Hz à 20 kHz. Pour des informations détaillées, visiter le site Web QSC à http://www.qscaudio.com ou appeler le 1-800-854-4079 (numéro vert aux Les spécifications sont sujettes à modification sans préavis.
  • Page 23 Dimensions du haut-parleur AD-C42T DIAMÈTRE DU TROU DE DÉCOUPE = 177 mm (6,97”) UTILISER L’ANNEAU EN C COMME POCHOIR PLAGE D’ÉPAISSEUR DE MATÉRIAU POUR MONTAGE À PINCES = 5,6 - 19 mm (0,22” - 0,75”)
  • Page 24 Kontaktinformationen für QSC Audio Products QSC Audio Products, LLC 1675 MacArthur Boulevard Costa Mesa, CA 92626 États-Unis ©2007, QSC et le logo QSC sont des marques déposées auprès de l’U.S. Patent and Trademark Office. Cómo comunicarse con QSC Audio Products 联系...
  • Page 25 Benutzerhandbuch für deckenmontierte AcousticDesign AD-C42T 105 mm (4 Zoll), Zwei-Weg *TD-000263-00* TD-000263-00-C Lautsprecher...

  • Page 26: Garantie

    Beschränkte Dreijahresgarantie durch QSC Audio Products QSC Audio Products, LLC („QSC“) gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur funktionsgestörter Produkte gemäß...
  • Page 27 Einführung Wir freuen uns, dass Sie sich für diesen Deckenlautsprecher entschieden haben. Herzlichen Glückwunsch! Die Modelle AD-C42T bieten eine ausgezeichnete akustische Leistung in einem einfach zu installierenden und attraktiven Paket. Bitte lesen Sie diese Anleitung sorgfältig durch und beachten Sie alle Empfehlungen. Wenden Sie sich an einen lizenzierten Installationsfachmann, wenn Sie sich bzgl.
  • Page 28 Gitter-Halteclip An Gehäuse und Gitter befindet sich eine kleine, aus einer Plastikleine bestehende Schlaufe. An der Gitterschlaufe ist ein Halteclip angebracht. Mithilfe dieses Halteclips wird das Gitter an der am Gehäuse angebrachten Schlaufe befestigt. Auf diese Weise wird ein Herunterfallen des Gitters bei einer eventuellen Ablösung vom Lautsprecher verhindert.
  • Page 29 Montageverfahren 1- Verwenden Sie den inbegriffenen C-Ring als Schablone oder die vorgegebenen Abmessungen, um das Muster des Ausschnitts auf die Deckenoberfläche zu übertragen. 2- Schneiden Sie das Montageloch aus. Verwenden Sie dazu ein scharfes Werkzeug, um die Montagefläche nicht zu stark zu belasten und evtl. Sprünge zu verhindern. 3.

  • Page 30: Technische Daten

    50 Hz bis 20 kHz. 3. Test der max. Eingangsleistung gemäß IEC-Empfehlungen; 50 Hz bis 20 kHz Band-Limiting, 6-dB-Signal-Crestfaktor. Detaillierte Informationen finden Sie auf der Website von QSC unter http://www.qscaudio.com. Sie können uns auch unter +1-800-854-4079 Alle technischen Daten können jederzeit geändert werden.
  • Page 31 AD-C42T Abmessungen LOCHAUSSCHNITTSDURCHMESSER = 177 mm (6,97 Zoll), C-RING FÜR SCHABLONE VERWENDEN MATERIALSTÄRKEBEREICH FÜR KLEMMBEFESTIGUNG = 5,6 - 19,0 mm (0,22 - 0,75 Zoll)
  • Page 32 Comment prendre contact avec QSC Audio Products Kontaktinformationen für QSC Audio Products QSC Audio Products, LLC 1675 MacArthur Boulevard Costa Mesa, California 92626 USA ©2007 „QSC“ und das QSC-Logo sind beim US-Patent- und Markenamt angemeldet. Cómo comunicarse con QSC Audio Products 联系...
  • Page 33 AcousticDesign 吸顶扬声器用户手册 AD-C42T 105 mm (4”) 双向 *TD-000263-00* TD-000263-00-C...
  • Page 34 2- 保存好这些规定。 3- 注意所有警告。 4- 遵守这些规定。 5- 只能用干布擦拭。 6- 按照 QSC Audio Product 的说明并在授权的专业工程师的指导下安装。 7- 不要在热源附近安装，热源指可产生热量的设备，如散热器、热调节装置、炉子或者其他设备 （包括放大器） 。 8- 只使用 QSC Audio Products, LLC 的配件。 9- 只使用 QSC Audio Products 规定的托架或支架。 10- 由合格人员进行维护。不论任何原因，如设备受到损坏，就需要进行维修。 等边三角形内带箭头的闪电符号，警告用户该产品外壳内有非绝缘 “危险”电压，会对人 体产生电击危险。 等边三角形内的惊叹号是提醒用户本手册中重要的操作和维护 （维修）说明。 警告！放置、安装、装配或悬挂扬声器产品前，检查所有硬件、悬架、搁柜、变频器、支 架和相关设备有无损坏。任何额定部件的缺失、腐蚀、变形或未装载都可能大大降低安...
  • Page 35 简介 祝贺并感谢您购买吸顶式扬声器。AD-C42T 型扬声器具有卓越的声音性能 并且易于安装，同时，其外观也极富魅力。请仔细阅读这些说明并按以下 建议进行操作。如果您有任何无法确定的安装问题，请咨询授权的专业安 装人员。 AD-C42T 产品配有一个 4” 低频 (LF) 驱动器和一个 3/4” 半球型高频 (HF) 驱动器。AD-C42T 配有一个适合于 70V 和 100V 分步式系统的音频 变压器，以及一个可以将变压器分路到 8 欧姆应用中的分线选择器开关。 包装箱内容 您的吸顶式扬声器包装箱内有： 加固应用的 C 型环支架 安装选项 AcousticDesign 吸顶式扬声器可进行吊顶安装以及非吊顶安装。我们建议您咨询专业安装人员以确保安全、高 质量的安装，从而获得理想的声音性能。 要进行吊顶安装，吊顶支架必须与 C 型环支架一起使用。吊顶支架设计为可适应 24” 或 600 mm t 通道间格...
  • Page 36 栅格安全夹 机壳和栅格都有一个小塑料绳扣环。栅格 的扣环上附有一个夹具。使用栅格夹，将 栅格连接在机壳的扣环上。这将有助于防 止栅格在拆下时脱落。 连接 将信号线按照正确极性连接到陶瓷接线盒或连接到提供的塑料接线盒。 使用塑料接线盒时，将四脚插座按照极性连接到陶瓷模块。将信号线按 照正确极性连接到两脚插头其中一个的螺丝接线端。然后，另一个两脚 插头可以通过菊链连接信号到另一个扬声器，也可以不使用。 其他建议和重要信息 栅格移除：小心撬动栅格外部四周边缘部分，或插入一个小金属钉或钩，然后在周围均匀拉起，可 将栅格移除。 如果操作中听到卡嗒声或嗡嗡声，可能需要在承轨与天花板和 / 或 t 通道之间放入减振材料。 承轨沿其有效长度有孔可以连接 C 型环支架。这就可沿天花板宽边将截断面置于许多位置上。 使用辅支撑扣！ 扬声器可能会产生相当大的振动。除了确保所有 金属件的正确和安全安装外，您还必须在扬声器 音箱上使用辅支撑扣以确保扬声器有适当的结构 性支撑。这在主安装发生故障时，可将扬声器从 天花板坠落的机率降至最低。任何用作辅支撑线 的缆绳或金属线必须有足够的强度可以支撑数倍 于扬声器的重量。不要在辅支撑系统中使用绳 索、细绳 ,、麻绳或其他纺织线，因为这些线容 易被切断或着火。辅支撑附着点和任何建筑物结 构上的扣件也必须有足够的强度以支撑数倍于扬 声器的重量。 安装夹具 安装夹具是简易使用装置的 一部分。在夹具紧固并进行 调整之前不要安装栅格。 在将机壳插入安装截断面之 前，请确认夹具对准机壳合 拢，见右...
  • Page 37 安装程序 1- 使用内附的 C 型环或提供的尺寸，在天花板表面描出截断面的图型。 2- 挖出安装孔。使用尖利的工具以免压迫安装表面或使安装表面破碎。 3- 将电线从安装孔中拉出。 4- 按说明放置两个吊顶支架穿过安装孔。确认部分紧贴天花板的平直支架 对准该孔。如果是非吊顶安装，则不需要这些支架。 5- 将 C 型环支架穿入安装孔。首先将截断槽滑入安装孔，然后旋转支架 以使它通过安装孔。确认电线穿过环。 6- 放置支架，用提供的螺丝将 C 型环支架紧固在各个支架上。如果是非 吊顶安装，跳过此步骤。 7- 松开连接盖板的固定螺丝，打开盖板。将一个装置安装到盖板上的孔 中。 8- 临时支撑扬声器音箱，这样，就有足够的空隙使电线穿过扬声器音箱的 顶部进行布线和收尾。 9- 找到扬声器内部的接线盒连接器。完全松开电线固定螺丝。 10- 将电线的端头剥去约 10 mm (0.4”) 并将之插入适当的连接器位置。 完全紧固电线固定螺丝。 11- 旋转关闭连接盖板，确认不要压迫连接或夹住电线。紧固盖板的固定 螺丝。 12- 如有必要，可调整接入点连线，将装置接好。这可防止电线压迫和拉...
  • Page 38 100° 圆锥 （平均 2.5 kHz - 10 kHz） 阻抗 （欧姆） ： 8.0 nom./ 6.7 min.@ 300 Hz。 额定功率 ： rms （IEC 100 小时） ： 40 W rms (30 W, AD-C42T) 建议放大功率： 80 W rms，最大 灵敏度： 85.0 dB, 1 W, 1 米，埋入装置 (2 pi) 低音装载：...
  • Page 39 AD-C42T 尺寸 截断孔直径 = 177 mm (6.97") 使用 C 型环作为模板 夹具安装材料厚度 = 5.6 - 19.0 mm (0.22" - 0.75")
  • Page 40 Comment prendre contact avec QSC Audio Products Comment prendre contact avec QSC Audio Products Kontaktinformationen für QSC Audio Products QSC Audio Products, LLC © Cómo comunicarse con QSC Audio Products 联系 QSC Audio Products 通信地址： QSC Audio Products, LLC 1675 MacArthur Boulevard Costa Mesa, CA 92626-1468 USA 电话：...
