Dimplex GFP 100EW Installation And Operating Instructions Manual
  1. Manuals
  2. Brands
  3. Dimplex Manuals
  4. Heater
  5. GFP 100EW
  6. Installation and operating instructions manual

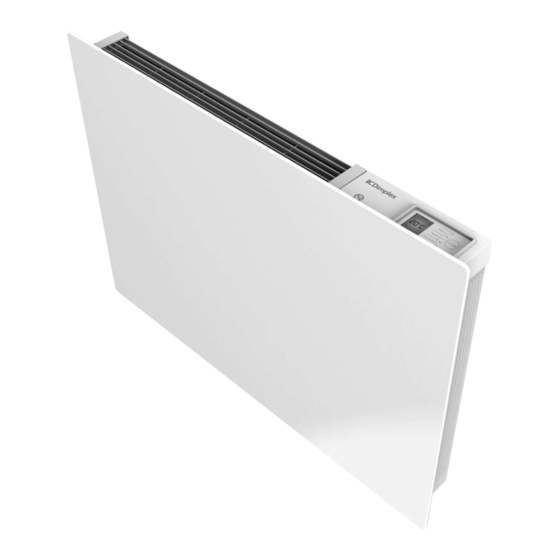

Dimplex GFP 100EW Installation And Operating Instructions Manual

Design panel heater
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
GFP 100EW
GFP 150EW
GFP 200EW
DE - Dieses Produkt ist nur für gut isolierte Räume oder für
den gelegentlichen Gebrauch geeignet.
EN - This product is only suitable for well insulated spaces
or occasional use.
FR - Ce produit ne peut être utilisé que dans des locaux
bien isolés ou de manière occasionnelle.
IT - Il presente prodotto è adatto solo a ambienti corretta-
mente isolati o ad un uso occasionale.
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions de montage
et d'utilisation
Istruzioni d'uso
e di montaggio
Design-Wandkonvektor
Design panel heater
Convecteur muraux design
Convettore a parete design
xx/xxxxx/0 Issue 1

Advertisement

loading

Related Manuals for Dimplex GFP 100EW

Summary of Contents for Dimplex GFP 100EW

  • Page 1 GFP 100EW GFP 150EW GFP 200EW Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions de montage et d‘utilisation Istruzioni d‘uso e di montaggio DE - Dieses Produkt ist nur für gut isolierte Räume oder für Design-Wandkonvektor den gelegentlichen Gebrauch geeignet.
  • Page 2 Deutsch GFP 100EW - GFP 200EW Hinweise für den Benutzer ACHTUNG! Das Gerät ist so zu installieren, dass es nicht HINWEIS von einer sich in der Badewanne oder unter Sehr geehrter Kunde, der Dusche befindlichen Person berührt wer- bewahren Sie die Anweisung sorgfältig auf und geben den kann! Sie diese gegebenenfalls an Nachbesitzer weiter.
  • Page 3 GFP 100EW - GFP 200EW Deutsch 4. Überhitzungsschutz HINWEIS Eine Montage an Holzwänden ist zulässig. Zu Ihrer Sicherheit ist das Heizgerät mit einem Überhit- zungsschutz ausgerüstet. Wird die Luftzirkulation ge- Wandmontage stört (z.B. durch Verhängen oder Zustellen des Luftgit- ters), so schaltet das Gerät automatisch ab.
  • Page 4 Deutsch GFP 100EW - GFP 200EW 6. Reglerbeschreibung Display Bei Betätigung einer Taste leuchtet das Display auf. Bedieneinheit Erfolgt für eine längere Zeit keine Änderung erlischt die Das Heizgerät ist mit einem einstellbaren elektroni- Anzeige. Wird keine Taste betätigt, kehrt die Anzeige schen Regler, bestehend aus einem Display und sechs nach 30 Sekunden zum Hauptmenü...
  • Page 5 GFP 100EW - GFP 200EW Deutsch Mögliche Betriebsarten Taste ZURÜCK betätigen um zur Hauptanzeige zurückzukehren. Timer Wochenprogramm Bis zu vier Heizprogramme (Ein/Aus) für jeden Wo- Bedienung chentag einstellbar. Jedem Heizprogramm kann eine Heizbetrieb einschalten/ausschalten Raumtemperatur vorgegeben werden. Symbol TIMER wird im Display angezeigt.
  • Page 6 Deutsch GFP 100EW - GFP 200EW Timer Wochenprogramm Mit Tasten oder Stunden einstellen. Taste ENTER betätigen. Minutenanzeige blinkt. HINWEIS Mit Tasten oder Minuten einstellen. Taste Es wird empfohlen, die Betriebsart Timer zu nutzen, ENTER betätigen. P2 (Programm 2) blinkt. um die Betriebskosten zu reduzieren. Die Nutzung des Die Programme P2, P3 und P4 können auf gleiche...
  • Page 7 GFP 100EW - GFP 200EW Deutsch Frostschutz Heizdauer Rücklauf-Timer Die maximale Heizdauer, werksseitig auf 2 Stunden be- Vorgabe einer Frostschutztemperatur von 7° C für die grenzt und in vier Stufen zu je 30 Minuten veränderbar, folgenden 24 Stunden. kann wie in der Tabelle dargestellt angepasst werden.
  • Page 8 Deutsch GFP 100EW - GFP 200EW Mindest-Raumtemperatur Adaptiver Start Mit dieser Funktion kann sichergestellt werden, dass Diese Funktion gewährleistet, dass die eingestellte beispielsweise im Timer-Betrieb (Wochenprogramm) Raumtemperatur exakt zu Beginn der Einschaltzeit er- auch während der OFF-Zeiten eine Mindest-Raumtem- reicht ist, z.B. in Verbindung mit einem Zeit-Programm.
  • Page 9 GFP 100EW - GFP 200EW Deutsch Optionen 10.2 Audio Taste Ton-Rückmeldung bei Betätigung einer Taste. 10.1 Umstellung Sommer- / Winterzeit Die Uhr wechselt automatisch zwischen Sommer- und Winterzeit. Diese Funktion kann manuell deaktiviert oder aktiviert werden. Taste MENÜ, Taste ZURÜCK und Taste ENTER fünf Sekunden lang gedrückt halten.
  • Page 10 Deutsch GFP 100EW - GFP 200EW 10.3 Temperatur-Einheit, Maximal-Temperatur 10.4 Tastensperre In diesem Menü können zwei Funktionen eingestellt Mit dieser Funktion können Sie die Bedienelemente werden: sperren. Anzeige Temperatureinheit Anzeige wählbar zwischen Grad Celsius und Grad Fahrenheit. Taste ZURÜCK und Taste ENTER drei Sekunden lang gedrückt halten.
  • Page 11 GFP 100EW - GFP 200EW Deutsch Mit Taste oder die erste Stelle des Num- Mit Tasten oder Symbol ON oder OFF aus- merncodes zwischen 0 bis 9 einstellen. wählen. Symbol blinkt. Taste ENTER drücken. Taste ENTER drücken. In gleicher Weise die Stellen 2, 3 und 4 des Num- Taste ZURÜCK betätigen um zur Standardanzeige...

  • Page 12: Garantie

    Deutsch GFP 100EW - GFP 200EW 10.8 Sollwert erhöhen HINWEIS Das Raumheizgerät wird werkseitig mit einem einstell- Anzeige id ist ein Code mit 12 Stellen. Die ersten 4 baren Temperaturbereich von 7°C bis 26° C ausgelie- Stellen werden auf Ebene1 angezeigt. Mit den Tasten fert.
  • Page 13 GFP 100EW - GFP 200EW English 1. Notes for the user CAUTION! Install the device in such a manner that it can- CAUTION! NOTE NOTE not be touched by a person in the bathtub or Dear customer, under the shower.
  • Page 14 English GFP 100EW - GFP 200EW Wall mounting 4. Overload protector For your safety, the heating device is equipped with an CAUTION! overload protector. If the air circulation is interrupted The original wall bracket supplied on the rear CAUTION! (e.g. due to the air grille being covered or closed), the of the device must be used! device switches off automatically.
  • Page 15 GFP 100EW - GFP 200EW English 6. Control description Display The display lights up when this key is activated. If no Control unit changes are made for a prolonged period, the display The heating device is equipped with a configurable switches off.
  • Page 16 English GFP 100EW - GFP 200EW 7. Possible operating modes 9. Operation Timer week program Switching heating operation on/off Up to four heating program (on/off) can be set for each weekday. A room temperature can be specified for each heating program.
  • Page 17 GFP 100EW - GFP 200EW English Timer week program to set the minutes. Press the ENTER key. P2 (Program 2) flashes. NOTE NOTE The programs P2, P3 and P4 can be set in the It is advisable to use the timer operating mode to same way.
  • Page 18 English GFP 100EW - GFP 200EW Frost protection Heating duration runback timer The maximum heating duration, limited to 2 hours at Specification of a frost protection temperature of 7° C the factory and adjustable in four stages of 30 minutes for the following 24 hours.
  • Page 19 GFP 100EW - GFP 200EW English Minimum room temperature Adaptive start-up This function can be used to ensure that a minimum This function guarantees that the set room temperature room temperature is specified even during OFF times, is reached precisely at the start of the switch-on time, for example in timer mode (week program).
  • Page 20 English GFP 100EW - GFP 200EW 10. Options 10.2 Audio key Feedback tone when a key is confirmed. 10.1 Switching summer/winter time The clock switches between summer and winter time automatically. This function can be deactivated or activated manually. Press and hold the MENU key, the BACK key and the ENTER key for five seconds.
  • Page 21 GFP 100EW - GFP 200EW English 10.3 Temperature unit, maximum temperature 10.4 Key lock Two functions can be set in this menu: This function can be used to lock the operating elements. Temperature unit display Display can be set to degrees Celsius or degrees Fahrenheit.
  • Page 22 English GFP 100EW - GFP 200EW Press the ENTER key. Press to set the first digit of the number code between 0 and 9. Confirm the BACK key to return to the standard display. Press the ENTER key. Set digits 2, 3 and 4 of the number code in the 10.7...

  • Page 23: Warranty

    GFP 100EW - GFP 200EW English 10.8 Increasing the set point NOTE NOTE Display id is a code with 12 digits. The room heating device is delivered from the factory The first 4 digits are shown on level 1. with an adjustable temperature range of 7°C to 26° C.
  • Page 24 Français GFP 100EW - GFP 200EW Remarques à l’attention de l’utilisateur ATTENTION ! Ne jamais faire fonctionner l’appareil de REMARQUE chauffage dans des pièces dans lesquelles Cher client, sont utilisées des substances inflammables Conservez précieusement ces instructions et remet- (p. ex. solvants).
  • Page 25 GFP 100EW - GFP 200EW Français Lors du montage, il convient de respecter scrupuleuse- Prévoir un dispositif de sectionnement dans ment les prescriptions d’installation en vigueur concer- l’installation électrique avec une ouverture de contact nant la zone de protection. de minimum 3 mm à chaque pôle (p. ex. coupe-circuit automatique).

  • Page 26: Menu Principal

    Français GFP 100EW - GFP 200EW 6. Description du régulateur Écran L’écran s’allume en cas d’actionnement d’une touche. Unité de commande Si aucune modification n’est effectuée pendant un L’appareil de chauffage est équipé d’un régulateur certain temps, l’affichage s’éteint. Si aucune touche électronique réglable, qui se compose d’un écran et de...
  • Page 27 GFP 100EW - GFP 200EW Français Modes de fonctionnement possibles Régler le jour à l’aide des touches Appuyer sur la touche ENTER. L’affichage du mois Programmation hebdomadaire de la clignote. minuterie Régler le mois à l’aide des touches Quatre programmes de chauffage maximum (marche/ Appuyer sur la touche ENTER.
  • Page 28 Français GFP 100EW - GFP 200EW Programmation hebdomadaire de la Régler les minutes à l’aide des touches minuterie Appuyer sur la touche ENTER. La température ambiante clignote. REMARQUE Régler la température à l’aide des touches Il est préconisé d’utiliser la fonction Minuterie pour ré- .
  • Page 29 GFP 100EW - GFP 200EW Français Mode manuel Minuteur décompteur Le minuteur décompteur permet à l’utilisateur d'activer REMARQUE un programme de chauffage individuel limité dans le Dans le mode manuel, la programmation hebdoma- temps. daire de la minuterie est désactivée.
  • Page 30 Français GFP 100EW - GFP 200EW Durée de chauffage du minuteur décompteur Température ambiante minimale La durée de chauffage maximale, limitée par les Cette fonction permet de garantir qu’une température réglages usine à 2 heures et modifiable en quatre ambiante minimale est prescrite également pendant paliers de 30 minutes chacun, peut être modifiée...
  • Page 31 GFP 100EW - GFP 200EW Français Démarrage adaptatif Options Cette fonction garantit que la température ambiante 10.1 Changement d'heure hiver/été réglée est atteinte exactement au début de la mise en Le cas échéant, l’horloge change automatiquement marche, par exemple en connexion avec un l’heure d’hiver/d’été.
  • Page 32 Français GFP 100EW - GFP 200EW 10.2 Touche audio 10.3 Unité de température, température maximale Signal sonore en cas d'actionnement d’une touche. Ce menu permet de régler les deux fonctions suivantes : Affichage de l’unité de température Sélection possible entre degré Celsius et degré...
  • Page 33 GFP 100EW - GFP 200EW Français 10.4 Blocage du clavier Sélectionner le symbole BLOCAGE DU CLAVIER à l’aide des touches Cette fonction permet de bloquer des éléments de commande. Confirmer avec ENTER. Le premier caractère clignote. Régler le premier caractère du code en sélectionnant un chiffre de 0 à...
  • Page 34 Français GFP 100EW - GFP 200EW Appuyer sur la touche ENTER. Le symbole ON 10.8 Augmenter la valeur de consigne clignote. L’appareil de chauffage est livré avec une zone de Sélectionner le symbole ON ou OFF à l’aide des température réglable de 7 à 26 °C. La valeur limite touches .

  • Page 35: Caractéristiques Techniques

    GFP 100EW - GFP 200EW Français 10.9 Informations pour le service technique Caractéristiques techniques REMARQUE Modèle Ces informations sont réservées au technicien de ser- 100EW 150EW 200EW vice. Tension nominale 1/N/PE, 230 - 240 V~ Les informations suivantes peuvent être affichées :...
  • Page 36 Italiano GFP 100EW - GFP 200EW Note per l'utente ATTENZIONE! Non è consentito l'utilizzo dell'apparecchio di AVVERTENZA riscaldamento in ambienti in cui si impieghino Gentile cliente, prodotti infiammabili (p.es. solventi). La invitiamo a conservare con cura le istruzioni e a consegnarle eventualmente al successivo proprietario.
  • Page 37 GFP 100EW - GFP 200EW Italiano Durante il montaggio, rispettare l’area protetta come in- Protezione antisurriscaldamento dicato nelle norme di installazione attuali. Per la sicurezza dell'utente, l'apparecchio da riscalda- La presa e la spina elettrica dell'apparecchio devono mento è munito di una protezione da surriscaldamento.

  • Page 38: Menu Principale

    Italiano GFP 100EW - GFP 200EW 6. Descrizione del regolatore Display Premendo un tasto qualsiasi, il display si illumina. Se Unità di comando non vengono effettuate modifiche per lungo tempo, il L'apparecchio da riscaldamento è dotato di un display si spegne. Se non viene premuto nessun tasto, regolatore elettronico regolabile costituito da un display l'indicatore, dopo 30 secondi, torna al menu principale.
  • Page 39 GFP 100EW - GFP 200EW Italiano Modalità d'esercizio possibili Impostare il giorno aiutandosi con i tasti Premere il tasto ENTER. L’indicatore del mese ini- Timer con programma settimanale zierà a lampeggiare. Fino a quattro programmi di riscaldamento (On/Off) Impostare il mese aiutandosi con i tasti impostabili per ogni giorno della settimana.
  • Page 40 Italiano GFP 100EW - GFP 200EW Timer con programma settimanale Impostare le ore aiutandosi con i tasti . Pre- mere il tasto ENTER. L’indicatore dei minuti inizierà AVVERTENZA a lampeggiare. È consigliabile utilizzare la modalità d'esercizio Timer Impostare i minuti aiutandosi con i tasti per ridurre i costi di gestione.
  • Page 41 GFP 100EW - GFP 200EW Italiano Modalità manuale Timer alla rovescia Il timer alla rovescia permette all’utente di attivare un AVVERTENZA programma di riscaldamento per una sola volta e per Nella modalità manuale, il timer con programma setti- un periodo di tempo limitato.
  • Page 42 Italiano GFP 100EW - GFP 200EW Durata del riscaldamento del timer alla rovescia Temperatura ambiente minima La durata massima del riscaldamento, impostata di Grazie a questa funzione è possibile impostare una default a 2 ore e modificabile su quattro livelli da temperatura ambiente minima da applicare ad 30 minuti ciascuno, può...
  • Page 43 GFP 100EW - GFP 200EW Italiano 9.7 Avvio con adattamento della temperatura Opzioni Questa funzione consente all’apparecchio di 10.1 Impostazione orario legale / orario raggiungere la temperatura ambiente impostata solare all’orario di attivazione previsto, p.es. in relazione a un L’orologio passa automaticamente dall’orario legale a programma orario.
  • Page 44 Italiano GFP 100EW - GFP 200EW 10.2 Tasto Audio 10.3 Unità di misura della temperatura e temperatura massima Notifica sonora quando si preme un tasto qualsiasi. In questo menu è possibile impostare due funzioni: Visualizzazione dell’unità di misura della temperatura Permette di scegliere se visualizzare la temperatura in gradi Celsius o Fahrenheit.

  • Page 45: Blocco Tasti

    GFP 100EW - GFP 200EW Italiano 10.4 Blocco tasti Confermare con ENTER. La prima cifra inizierà a lampeggiare. Questa funzione permette di bloccare gli elementi di Con l’aiuto del tasto , immettere la prima comando. cifra del codice numerico scegliendo un numero compreso tra 0 e 9.
  • Page 46 Italiano GFP 100EW - GFP 200EW Premere il tasto ENTER. Il simbolo ON inizierà a 10.8 Aumento del valore nominale lampeggiare. L’apparecchio da riscaldamento per ambienti viene Con l’aiuto dei tasti selezionare il simbolo fornito di default con un campo di temperatura ON oppure OFF.

  • Page 47: Garanzia

    GFP 100EW - GFP 200EW Italiano 10.9 Informazioni di servizio Dati tecnici AVVERTENZA Modello Queste informazioni sono rivolte esclusivamente ai 100EW 150EW 200EW tecnici dell’assistenza. Tensione nominale 1/N/PE, 230 - 240 V~ Tipo di protezione IP24, contro gli spruzzi d'acqua...
  • Page 48 Deutsch · English · Français · Italiano GFP 100EW - GFP 200EW www.dimplex.de · www.dimplex.de/en · www.dimplex.de/fr · www.dimplex.de/it GFP EW · 18/02/A...
