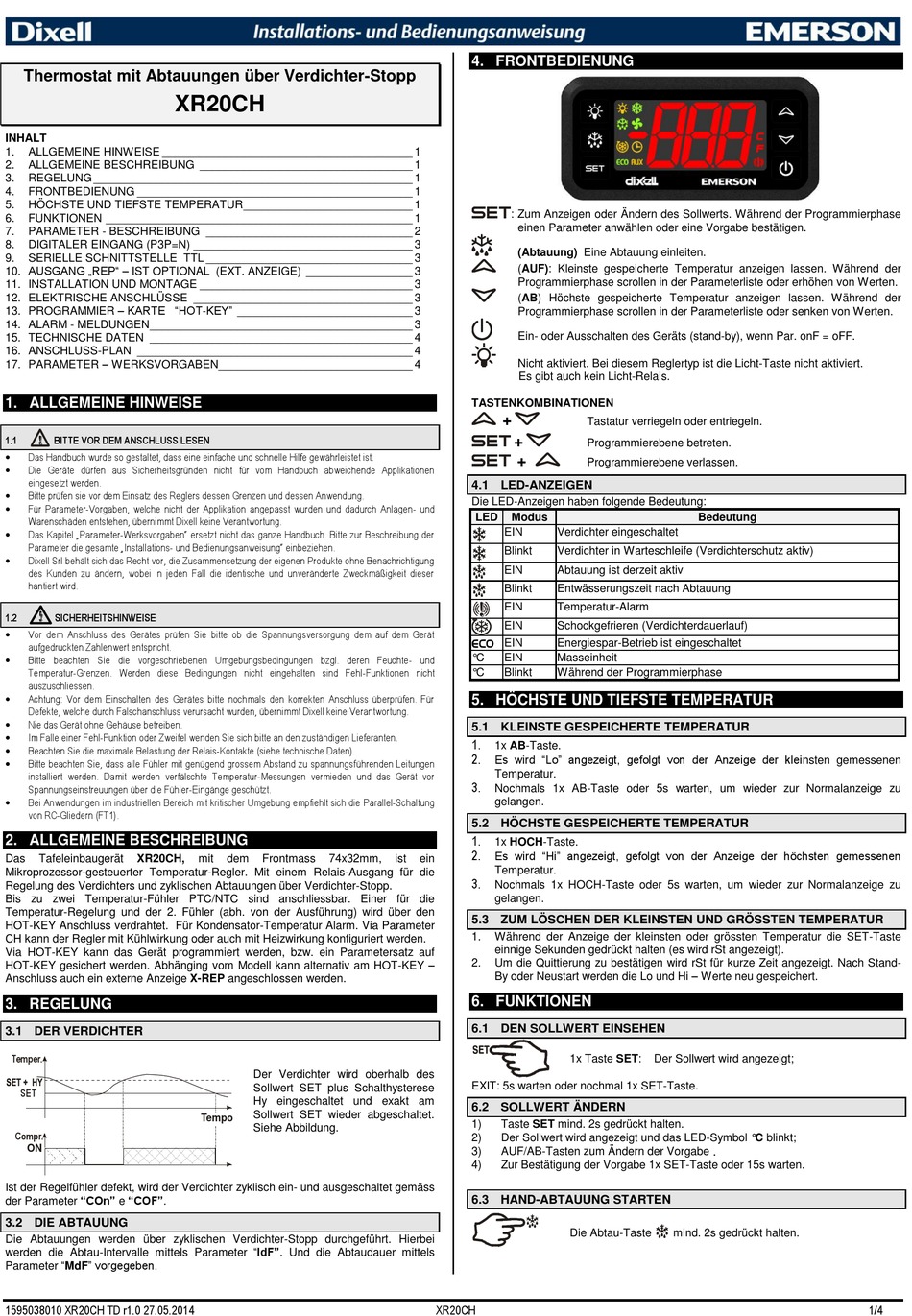

Thermostat mit Abtauungen über Verdichter-Stopp
XR20CH
INHALT
1.
ALLGEMEINE HINWEISE ________________________________________ 1
2.
ALLGEMEINE BESCHREIBUNG __________________________________ 1
3.
REGELUNG ___________________________________________________ 1
4.
FRONTBEDIENUNG ____________________________________________ 1
5.
HÖCHSTE UND TIEFSTE TEMPERATUR ___________________________ 1
6.
FUNKTIONEN _________________________________________________ 1
7.
PARAMETER - BESCHREIBUNG _________________________________ 2
8.
DIGITALER EINGANG (P3P=N) ___________________________________ 3
9.
SERIELLE SCHNITTSTELLE TTL _________________________________ 3
10. AUSGANG „REP" – IST OPTIONAL (EXT. ANZEIGE) _________________ 3
11. INSTALLATION UND MONTAGE __________________________________ 3
12. ELEKTRISCHE ANSCHLÜSSE ___________________________________ 3
13. PROGRAMMIER – KARTE "HOT-KEY" ____________________________ 3
14. ALARM - MELDUNGEN __________________________________________ 3
15. TECHNISCHE DATEN __________________________________________ 4
16. ANSCHLUSS-PLAN ____________________________________________ 4
17. PARAMETER – WERKSVORGABEN_______________________________ 4
1. ALLGEMEINE HINWEISE
1.1
BITTE VOR DEM ANSCHLUSS LESEN
Das Handbuch wurde so gestaltet, dass eine einfache und schnelle Hilfe gewährleistet ist.
Die Geräte dürfen aus Sicherheitsgründen nicht für vom Handbuch abweichende Applikationen
eingesetzt werden.
Bitte prüfen sie vor dem Einsatz des Reglers dessen Grenzen und dessen Anwendung.
Für Parameter-Vorgaben, welche nicht der Applikation angepasst wurden und dadurch Anlagen- und
Warenschäden entstehen, übernimmt Dixell keine Verantwortung.
Das Kapitel „Parameter-Werksvorgaben" ersetzt nicht das ganze Handbuch. Bitte zur Beschreibung der
Parameter die gesamte „Installations- und Bedienungsanweisung" einbeziehen.
Dixell Srl behält sich das Recht vor, die Zusammensetzung der eigenen Produkte ohne Benachrichtigung
des Kunden zu ändern, wobei in jeden Fall die identische und unveränderte Zweckmäßigkeit dieser
hantiert wird.
1.2
SICHERHEITSHINWEISE
Vor dem Anschluss des Gerätes prüfen Sie bitte ob die Spannungsversorgung dem auf dem Gerät
aufgedruckten Zahlenwert entspricht.
Bitte beachten Sie die vorgeschriebenen Umgebungsbedingungen bzgl. deren Feuchte- und
Temperatur-Grenzen. Werden diese Bedingungen nicht eingehalten sind Fehl-Funktionen nicht
auszuschliessen.
Achtung: Vor dem Einschalten des Gerätes bitte nochmals den korrekten Anschluss überprüfen. Für
Defekte, welche durch Falschanschluss verursacht wurden, übernimmt Dixell keine Verantwortung.
Nie das Gerät ohne Gehäuse betreiben.
Im Falle einer Fehl-Funktion oder Zweifel wenden Sie sich bitte an den zuständigen Lieferanten.
Beachten Sie die maximale Belastung der Relais-Kontakte (siehe technische Daten).
Bitte beachten Sie, dass alle Fühler mit genügend grossem Abstand zu spannungsführenden Leitungen
installiert werden. Damit werden verfälschte Temperatur-Messungen vermieden und das Gerät vor
Spannungseinstreuungen über die Fühler-Eingänge geschützt.
Bei Anwendungen im industriellen Bereich mit kritischer Umgebung empfiehlt sich die Parallel-Schaltung
von RC-Gliedern (FT1).
2. ALLGEMEINE BESCHREIBUNG
Das
Tafeleinbaugerät
XR20CH,
Mikroprozessor-gesteuerter Temperatur-Regler. Mit einem Relais-Ausgang für die
Regelung des Verdichters und zyklischen Abtauungen über Verdichter-Stopp.
Bis zu zwei Temperatur-Fühler PTC/NTC sind anschliessbar. Einer für die
Temperatur-Regelung und der 2. Fühler (abh. von der Ausführung) wird über den
HOT-KEY Anschluss verdrahtet. Für Kondensator-Temperatur Alarm. Via Parameter
CH kann der Regler mit Kühlwirkung oder auch mit Heizwirkung konfiguriert werden.
Via HOT-KEY kann das Gerät programmiert werden, bzw. ein Parametersatz auf
HOT-KEY gesichert werden. Abhänging vom Modell kann alternativ am HOT-KEY –
Anschluss auch ein externe Anzeige X-REP angeschlossen werden.
3. REGELUNG
3.1 DER VERDICHTER
Temper.
SET
Compr.
ON
Ist der Regelfühler defekt, wird der Verdichter zyklisch ein- und ausgeschaltet gemäss
der Parameter "COn" e "COF".
3.2 DIE ABTAUUNG
Die Abtauungen werden über zyklischen Verdichter-Stopp durchgeführt. Hierbei
werden die Abtau-Intervalle mittels Parameter "IdF". Und die Abtaudauer mittels
Parameter "MdF" vorgegeben.
1595038010 XR20CH TD r1.0 27.05.2014
mit
dem
Frontmass
74x32mm,
Der Verdichter wird oberhalb des
Sollwert SET plus Schalthysterese
Hy eingeschaltet und exakt am
Sollwert SET wieder abgeschaltet.
Tempo
Siehe Abbildung.
4. FRONTBEDIENUNG
: Zum Anzeigen oder Ändern des Sollwerts. Während der Programmierphase
einen Parameter anwählen oder eine Vorgabe bestätigen.
(Abtauung) Eine Abtauung einleiten.
(AUF): Kleinste gespeicherte Temperatur anzeigen lassen. Während der
Programmierphase scrollen in der Parameterliste oder erhöhen von Werten.
(AB) Höchste gespeicherte Temperatur anzeigen lassen. Während der
Programmierphase scrollen in der Parameterliste oder senken von Werten.
Ein- oder Ausschalten des Geräts (stand-by), wenn Par. onF = oFF.
Nicht aktiviert. Bei diesem Reglertyp ist die Licht-Taste nicht aktiviert.
Es gibt auch kein Licht-Relais.
TASTENKOMBINATIONEN
+

+
+
4.1 LED-ANZEIGEN
Die LED-Anzeigen haben folgende Bedeutung:
LED
Modus
EIN
Verdichter eingeschaltet
Blinkt
Verdichter in Warteschleife (Verdichterschutz aktiv)
EIN
Abtauung ist derzeit aktiv
Blinkt
Entwässerungszeit nach Abtauung
EIN
Temperatur-Alarm
EIN
Schockgefrieren (Verdichterdauerlauf)
ECO EIN
Energiespar-Betrieb ist eingeschaltet
°C
EIN
Masseinheit
°C
Blinkt
Während der Programmierphase
5. HÖCHSTE UND TIEFSTE TEMPERATUR
5.1 KLEINSTE GESPEICHERTE TEMPERATUR
1.
1x AB-Taste.
2.
Es wird "Lo" angezeigt, gefolgt von der Anzeige der kleinsten gemessenen
Temperatur.
3.
Nochmals 1x AB-Taste oder 5s warten, um wieder zur Normalanzeige zu
gelangen.
5.2 HÖCHSTE GESPEICHERTE TEMPERATUR
1.
1x HOCH-Taste.
2.
Es wird "Hi" angezeigt, gefolgt von der Anzeige der höchsten gemessenen
ist
ein
Temperatur.
3.
Nochmals 1x HOCH-Taste oder 5s warten, um wieder zur Normalanzeige zu
gelangen.
5.3 ZUM LÖSCHEN DER KLEINSTEN UND GRÖSSTEN TEMPERATUR
1.
Während der Anzeige der kleinsten oder grössten Temperatur die SET-Taste
einnige Sekunden gedrückt halten (es wird rSt angezeigt).
2.
Um die Quittierung zu bestätigen wird rSt für kurze Zeit angezeigt. Nach Stand-
By oder Neustart werden die Lo und Hi – Werte neu gespeichert.
6. FUNKTIONEN
6.1 DEN SOLLWERT EINSEHEN
EXIT: 5s warten oder nochmal 1x SET-Taste.
6.2 SOLLWERT ÄNDERN
1)
Taste SET mind. 2s gedrückt halten.
2)
Der Sollwert wird angezeigt und das LED-Symbol °C blinkt;
3)
AUF/AB-Tasten zum Ändern der Vorgabe.
4)
Zur Bestätigung der Vorgabe 1x SET-Taste oder 15s warten.
6.3 HAND-ABTAUUNG STARTEN
XR20CH
Tastatur verriegeln oder entriegeln.
Programmierebene betreten.
Programmierebene verlassen.
Bedeutung
1x Taste SET:
Der Sollwert wird angezeigt;
Die Abtau-Taste
mind. 2s gedrückt halten.
1/4
