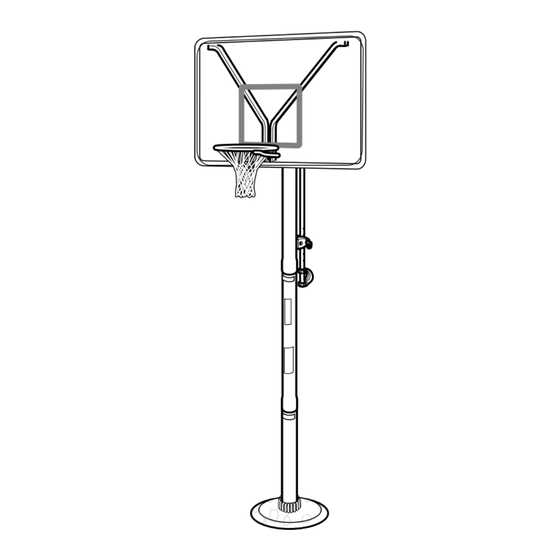

Huffy Inground Basketball System Owner's Manual

Hide thumbs Also See for Inground Basketball System:

Advertisement

Quick Links

Download this manual
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • USA.
Système de fixation au sol
Manuel d'utilisation
N53 W24700 South Corporate Circle • Sussex, WI 53089 É.-U.
Im Boden verankertes System
Gebrauchsanleitung
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • U.S.A.
Sistema de fijación en el piso
Manual del propietario
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • EE.UU.
Manuale delle istruzioni del sistema
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • U.S.A.
Numéro sans frais du service clientèle (États-Unis) : 1-800-558-5234 ; Canada : 1-800-284-8339 ; Europe : 00 800 555 85234 (Suède : 009 555 85234), Pour
Gebührenfreie Kundendienstnummer für Anrufer in den USA: 1-800-558-5234 Für Anrufer in Kanada: 1-800-284-8339 Für Anrufer in Europa: 00 800 555
85234 (Schweden: 009 555 85234) Für Australien: 1-800-333.061 - Internet-Adresse: http://www.huffysports.com
Número telefónico gratuito de servicio al cliente en EE. UU.: 1-800-558-5234, para Canadá: 1-800-284-8339, para Europa: 00 800 555 85234 (Suecia: 009 555
Inground System
Owners Manual
Customer Service Center
Service clientèle
Kundendienstzentrale
Centro de Servicio al Cliente
di palo quadrato
Centro assistenza alla clientela
Toll-Free Customer Service Number for U.S.: 1-800-558-5234, For Canada: 1-800-284-8339,
For Europe: 00 800 555 85234 (Sweden: 009 555 85234), For Australia: 1-800-333 061
Internet Address: http://www.huffysports.com
l'Australie : 1-800-333 061 - Site Internet : http://www.huffysports.com
85234), para Australia: 1-800-333 061 - Dirección en Internet: http://www.huffysports.com
Numero verde per chi chiama dagli U.S.A.: 1-800-558-5234 Dal Canada: 1-800-284-8339
Per l'Europa: 00 800 555 85234 (Svezia: 009 555 85234) Per l'Australia: 1-800-333 061
Sito Web: http://www.huffysports.com
LISEZ LE MODE D'EMPLOI
AVANT D'UTILISER CE SYSTÈME
SOUS PEINE D'ENCOURIR DES BLESSURES
OU DES DÉGÂTS MATÉRIELS.
READ AND UNDERSTAND
OPERATOR'S MANUAL BEFORE USING
THIS UNIT.
FAILURE TO FOLLOW OPERATING
INSTRUCTIONS COULD RESULT IN INJURY
OR DAMAGE TO PROPERTY.
DAS BENUTZERHANDBUCH VOR
GEBRAUCH DIESES PRODUKTS
SORGFÄLTIG DURCHLESEN.
EIN MISSACHTEN DIESER
BETRIEBSANLEITUNG KANN
VERLETZUNGEN ODER
SACHSCHÄDEN ZUR FOLGE
HABEN.
LEA Y ENTIENDA EL MANUAL DEL
OPERADOR ANTES DE USAR ESTA UNIDAD.
SI NO SE SIGUEN LAS
INSTRUCCIONES DE OPERACIÓN SE
PODRÍA OCASIONAR UNA LESIÓN O DAÑOS
A LA PROPIEDAD.OR DAMAGE TO
PROPERTY.
PRIMA DI USARE IL SISTEMA, LEGGERE IL
MANUALE DI ISTRUZIONI FINO A
COMPRENDERLO A FONDO.
L'INOSSERVANZA DELLE ISTRUZIONI
POTREBBE TRADURSI IN GRAVI INFORTUNI
E/O DANNI ALLE COSE.
1
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
WARNING!
AVERTISSEMENT !
ACHTUNG!
¡ADVERTENCIA!
AVVERTENZA!
07/05
P/N 21500701
