Summary of Contents for Mitsubishi E85LCD-BK

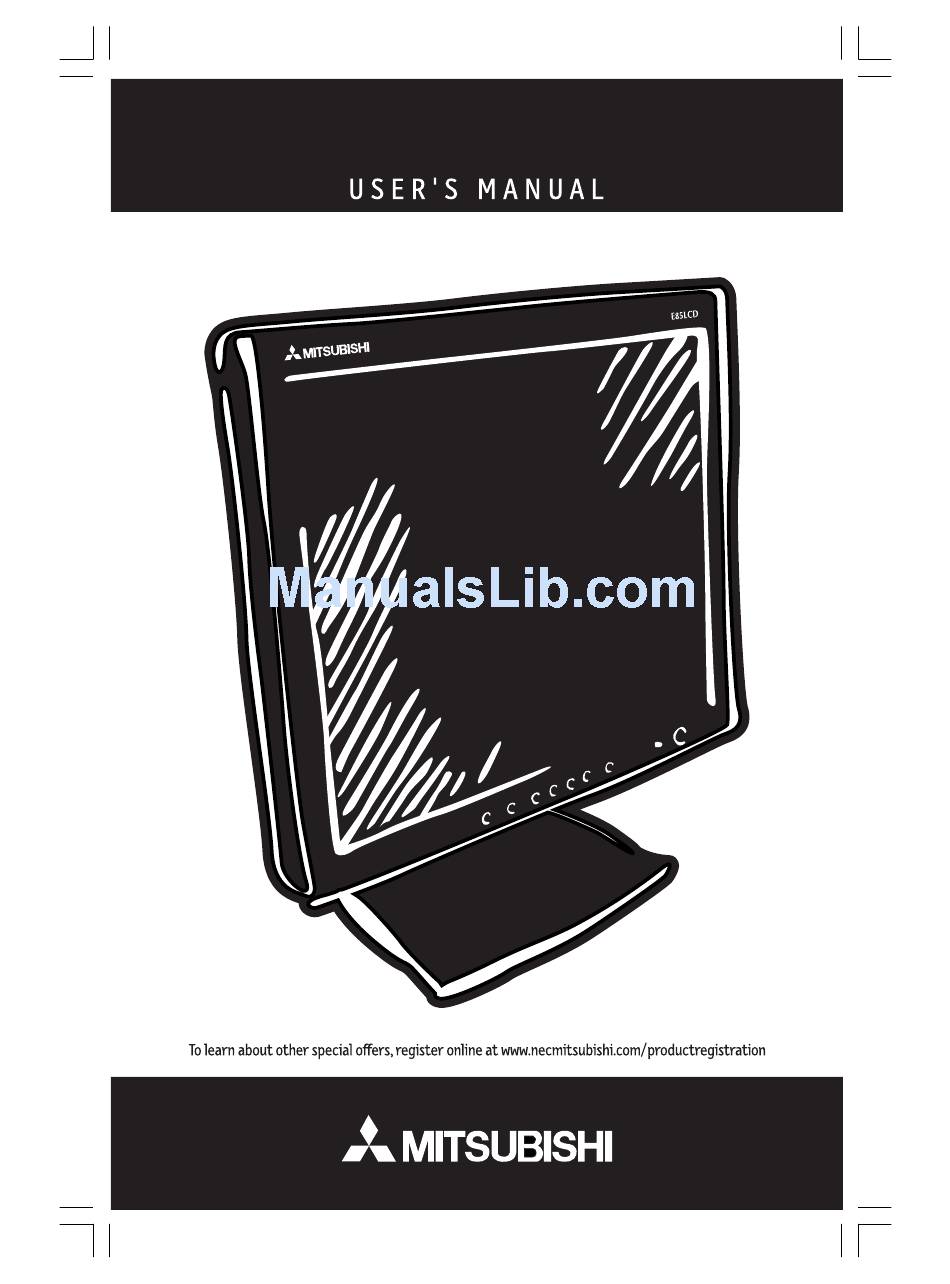

- Page 1 18.1" Flat Panel LCD E85LCD-BK...
-
Page 2: Table Of Contents
Index Warning ... 1 Contents ... 2 Quick Start ... 3 Controls ... 6 Recommended Use ... 9 Specifications ... 11 Features ... 12 Troubleshooting ... 13 References ... 14 Limited Warranty ... 15 Avertissement ... 16 Contenu ... 17 Mise en marche rapide ...18 Commandes ... -
Page 3: Warning
C22.2 No. 950. CAN/CSA FCC Information 1. Use the attached specified cables with the Mitsubishi (E85LCD-BK) color monitor so as not to interfere with radio and television reception. (1) Please use the supplied power cord or equivalent to ensure FCC compliance. -
Page 4: Contents
• Mitsubishi E85LCD-BK monitor with tilt/swivel stand • Power Cord • Video Signal Cable • User’s Manual Power Cord Video Signal Cable User’s Manual * Remember to save your original box and packing material to transport or ship the monitor. -
Page 5: Quick Start
NOTE: Incorrect cable connections may result in irregular operation, damage display quality/ components of LCD module and/or shorten the module’s life. 4. Connect one end of the power cord to the AC inlet on the back of the monitor and the other end to the power outlet (Figure C.1). - Page 6 –continued Figure B.1 Macintosh Cable Adapter (not included) Figure C.1 Connecter Cover Note: Some Macintosh systems do not require a Macintosh Cable Adapter INPUT2 INPUT1 Power Cord Figure D.1 Vacation Switch Power Button...
- Page 7 NOTE: Use only VESA-compatible alternative mounting method. Figure S.2 and Figure S.3 Caution: Use the original screws (4 pcs) when mounting to avoid damage to the monitor and stand. To fulfil the safety requirements the monitor must be mounted to an arm which guaranties the necessary stability under consideration of the weight of the monitor.
-
Page 8: Controls
Controls OSM™ (On-Screen Manager) control buttons on the front of the monitor function as follows: To access OSM menu, press any of the control buttons ( To change signal input, press the NEXT button. NOTE: OSM must be closed in order to change signal input. - Page 9 When current video input signal is not present, then the monitor searches for a video signal from the other video input port. If the video signal is present in the other port, then the monitor switches the video source input port to the new found video source automatically. The monitor will not look for other video signals while the current video source is present.
- Page 10 OSM TURN OFF: The OSM control menu will stay on as long as it is use. In the OSM Turn Off submenu, you can select how long the monitor waits after the last touch of a button to shut off the OSM control menu. The preset choices are 10, 20, 30, 45, 60 and 120 seconds.
-
Page 11: Recommended Use
• Do not place any heavy objects on the power cord. Damage to the cord may cause shock or fire. • Do not place this product on a sloping or unstable cart, stand or table, as the monitor may fall, causing serious damage to the monitor. - Page 12 Do not use primary color blue on a dark background, as it is difficult to see and may produce eye fatigue to insufficient contrast For more detailed information on setting up a healthy work environment, call Mitsubishi at (888) NEC-MITS, NEC-Mitsubishi FastFacts request document #900108 or write the American National Standard for Human Factors Engineering of Visual Display Terminal Workstations –...
-
Page 13: Specifications
60 Hz to 85 Hz all modes listed. at 56 Hz to 85 Hz at 75 Hz at 60 Hz to 85 Hz NEC-Mitsubishi Electronics Display cites at 75Hz recommended resolution at 60 Hz for @ 50/60 Hz 120 V/ 220-240 V... -
Page 14: Features
(Intelligent Power Manager) System: Provides innovative power-saving methods ™ that allow the monitor to shift to a lower power consumption level when on but not in use, saving two-thirds of your monitor energy costs, reducing emissions and lowering the air conditioning costs of the workplace. -
Page 15: Troubleshooting
• Check the signal input, “INPUT 1” or “INPUT 2”. Power Button does not respond • Unplug the power cord of the monitor from the AC outlet to turn off and reset the monitor. • Check the Vacation Switch on the right side of the monitor. -
Page 16: References
• BBS NEC-Mitsubishi Electronics Display of America Remote Bulletin Board System is an electronic service accessible with your system and a modem. Communica- tion parameters are: 300/1200/2400/9600/14.4k/28.8k/33.6k bps, no parity, 8-data bits, 1 stop bit • Customer Service/ Technical Support •... -
Page 17: Limited Warranty
Product may vary. Therefore, suitability of a Product for a specific purpose or application must be determined by consumer and is not warranted by NMD-A. For the name of your nearest authorized NEC-Mitsubishi Electronics Display service facility, contact NEC-Mitsubishi Electronics Display of America at 1-800-632-4662. -
Page 18: Avertissement
CAN/CSA C22.2 No. 950. Informations FCC 1. Utiliser les câbles spécifiés fournis avec les moniteur couleur Mitsubishi (E85LCD-BK) afin de ne pas provoquer d'interférences avec la réception radio et télévision. (1) Prière d'utiliser le câble d'alimentation fourni ou équivalent pour assurer la conformité FCC. -
Page 19: Contenu
La boîte* de votre nouveau moniteur Mitsubishi contient : • Moniteur Mitsubishi E85LCD-BK sur Incliner et pivoter montage • Cordon d'alimentation • Câble pour le signal vidéo • Manuel de l’utilisateur Cordon d'alimentation Câble pour le signal vidéo Manuel de l’utilisateur... -
Page 20: Mise En Marche Rapide
(Figure B.1). Serrez toutes les vis. NOTA : Certains systèmes Macintosh ne nécessitent pas un adaptateur de câble Macintosh. NOTA : Pour obtenir un adaptateur de câble Macintosh appeler NEC-Mitsubishi Electronics Display of America, Inc. au (800) 632-4662. 3. Relie la 15 épingle mini D SUB de la vidéo signale du câble au connecteur “INPUT 1”... - Page 21 Figure B.1 Adaptateur Macintosh (non fourni) Figure C.1 Couvercle des connecteurs Bouton d ’alimentation (suite) Remarque : Certains systèmes Macintosh ne nécessitent pas un adaptateur de câble Macintosh. INPUT2 INPUT1 Cordon d ’alimentation Figure D.1 l’interrupteur de vacances...
- Page 22 Incliner et pivoter Placez les mains de chaque côté du moniteur et réglez l’inclinaison et la position souhaitées (Figure TS.1). Enlever le support du moniteur pour le montage Pour préparer le moniteur à différents types de montage : 1. Déconnectez tous les câbles. 2.
-
Page 23: Commandes
Commandes Les boutons de réglage OSM situés sur l’avant du moniteur fournissent les fonctions suivantes : Pour accéder au menu OSM, appuyez sur une des touches de commande , –, +). À transformer signale de l’entrée, presser le NEXT bouton. NOTA: Menu de OSM doit être fermé... - Page 24 (suite) Couleur Contrôle Six colore prérégle sélectionner la désiré couleur mettant (sRGB et INDIGÈNE couleur prérégle sommes standards et cannot être transformé). De la température Color augmente préréglé ou chacun diminue. R,Y,G,C,B,M,S: Augmentations ou diminutions Rouge, Jaune, Vert, Cyan, Bleu, Magenta et Saturation dépendant sur qui est sélectionné.
- Page 25 (suite) Outils 2 LANGAGE : Les menus de l’OSM sont disponibles en sept langues. POSITION DE L’OSM : Vous pouvez choisir l’empmacement ou vous souhaitez que la fenêtre des commandes OSM apparaisse sur l’écran. En choisissant Position OSM, vous pouvez régler manuellement la position du menu de commande OSM : droite, bas ou haut.
-
Page 26: Usage Recommandé
Consignes de sécurité et d’entretien POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR LCD : • NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut entraîner des risques de décharges électriques dangereuses ou d'autres risques. - Page 27 Pour des informations plus détaillées sur l'établissement d'un environnement de travail sain, appeler Mitsubishi au (888) NEC-MITS demander le service d’information par télécopieur NEC-Mitsubishi FastFacts au (800) 366-0476 et demander le document n Human Factors Engineering of Visual Display Terminal Workstations - ANSI-HFS Standard No.
-
Page 28: Fiche Technique
800 x 600* 832 x 624* 1 024 x 768* 1 152 x 870* 1 280 x 1 024 @ 60 Hz à 75 Hz ... NEC-Mitsubishi Electronics Display Paysage : Horiz. : 359 mm/14,1 po Zone d'affichage active Vert. : 287 mm/11,3 po CA 100 –... -
Page 29: Fonctions
VESA. Permet de monter le moniteur sur un mur ou un bras à l’aide de n’importe quel autre dispositif compatible. OSM Display Screen Copyright 2002 par NEC-Mitsubishi Electronics Display of America, Inc. -
Page 30: Dépannage
éteignant l’écran pour pourvu une image fut affichée by afficher la même image dans les couleurs complémentaires ou. NOTA : Tout comme dans le cas des écrans personnels, NEC-Mitsubishi Electronics Display recommande l’utilisation d’un économiseur d’énergie à intervalles réguliers lorsque l’écran n’est pas utilisé. -
Page 31: Références
• BBS Le système de babillard électronique NEC-Mitsubishi Electronics Display of America est un service électronique accessible avec votre système et un modem. Les paramètres de communication sont : 300/1200/2400/9600/ 1,4 k/28,8 k/33,6 k bps, pas de parité, 8 bits de données, 1 bit d'arrêt •... -
Page 32: Garantie Limitée
à l ’autre. Par conséquent, l’adéquation d’un produit à un besoin ou une applica- tion spécifique doit être déterminée par le consommateur et n’est pas garantie par NMD-A. Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics Display le plus proche, appeler NEC-Mitsubishi Electronics Display of America au... - Page 35 FCC. Windows est une marque déposée de Microsoft Corporation. Mitsubishi est une marque déposée de Mitsubishi Electric Corporation. E est une marque déposée aux États-Unis. Tous les autres noms de marques et de produits sont des marques de commerce ou des marques déposées de leurs propriétaires respectifs.
-
Page 36: Declaration Of Conformity
FCC Rules. Windows is a registered trademark of Microsoft Corporation. Mitsubishi is a registered trademark of Mitsubishi Electric Corporation. E is a U.S. registered trademark. All other brands and product names are trademarks or registered trademarks of their respective owners.
