ÉGOUT
• Respecter les codes et règlements locaux.
• Ne pas dépasser 3 m (10 pi) jusqu'à l'égout.
• Ne pas brancher les tuyaux de vidange d'autres
appareils dans le tuyau de vidange du lave-vaisselle.
REMARQUE : Si le raccord en té de l'égout ou la
connexion du broyeur à déchets est moins que 46 cm
(18 po) du sol pour empêcher siphonnage, un écart d'air
doit être utilisé.
DÉTERMINATION DE LA MÉTHODE
DE VIDANGE
Le type d'installation de la vidange dépend de la
question suivante.
Est-ce que les codes ou règlements locaux exigent
un dispositif anti-siphon ?
Est-ce que le raccord en té est à moins de 46 cm
(18 po) du sol ?
Si la réponse est OUI à une de ces questions, il FAUT
utiliser la méthode nº 1.
• Si les réponses sont NON, il est possible d'utiliser
n'importe laquelle des deux méthodes.
PRÉPARATION DE L'ARMOIRE
• Percer un trou de 38 mm (1-1/2 po) de diamètre dans
le mur de l'armoire, dans les zones hachurées
montrées à la figure A, pour le passage du tuyau de
vidange. Le trou doit être lisse, sans bords aigus.
IMPORTANT
le branchement du tuyau de vidange
au broyeur à déchets, vérifier que
le bouchon de vidange a été enlevé.
LE LAVE-VAISSELLE NE PEUT PAS SE
VIDER SI LE BOUCHON EST EN PLACE.
Préparation pour l'installation
Pendant
—
le bouchon

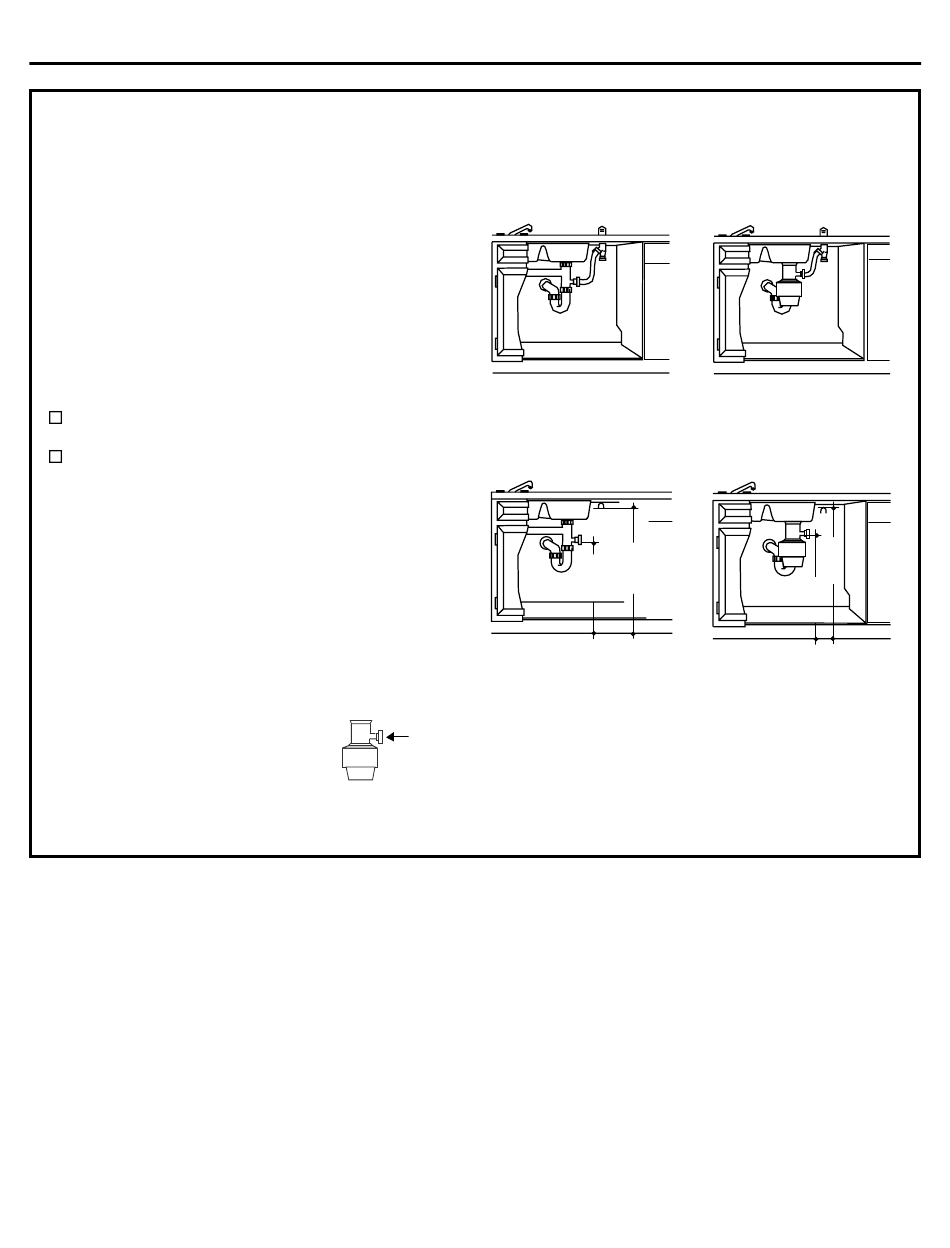

Méthode 1—Dispositif anti-siphon avec raccord
en té d'égout ou de broyeur à déchets
Il faut utiliser un dispositif anti-siphon quand exigé par les
codes et règlements locaux. Il faut installer le dispositif
antisiphon conformément aux instructions du constructeur.
Méthode 2— « Boucle de vidange élevée »
incorporée avec un raccord en té d'égout ou
un broyeur à déchets
45.7 cm
(18 po)
Min.
Enlever
5
Figure C
81.3 cm
(32 po)
Min.
45.7 cm
(18 po)
Figure D
81.3 cm
(32 po)
Min.
Min.
