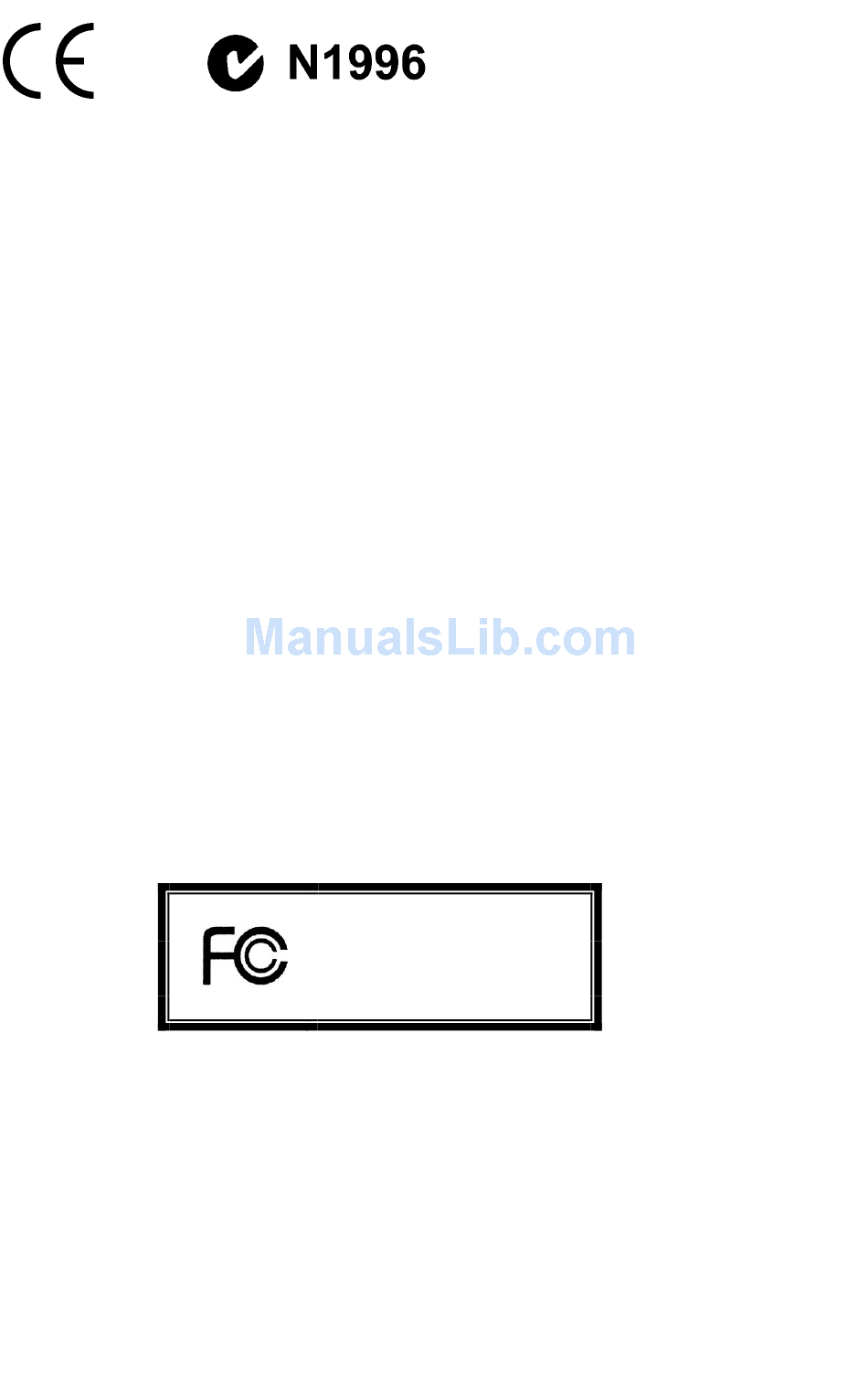

FCC-B Radio Frequency Interference Statement
This equipment has been tested and found to comply with the limits for a class B digital device, pursuant
to part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instruction manual, may cause harmful
interference to radio communications. However, there is no guarantee that interference will occur in a
particular installation. If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the measures listed below.
4
Reorient or relocate the receiving antenna.
4
Increase the separation between the equipment and receiver.
4
Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
4
Consult the dealer or an experienced radio/ television technician for help.
Notice 1
The changes or modifications not expressly approved by the party responsible for compliance could void
the user's authority to operate the equipment.
Notice 2
Shielded interface cables and A.C. power cord, if any, must be used in order to comply with the emission
limits.
VOIR LA NOTICE D'NSTALLATION AVANT DE RACCORDER AU RESEAU.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired
operation
Micro-Star International
MS-7270
G52-72701X1
i

Advertisement

Table of Contents
loading

Related Manuals for MSI MS-7270

Summary of Contents for MSI MS-7270

  • Page 1 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation Micro-Star International MS-7270 G52-72701X1...
  • Page 2 Copyright Notice The material in this document is the intellectual property of MICRO-STAR INTERNATIONAL. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents. Our products are under continual improvement and we reserve the right to make changes without notice.

  • Page 3: Safety Instructions

    Safety Instructions 1. Always read the safety instructions carefully. 2. Keep this User Manual for future reference. 3. Keep this equipment away from humidity. 4. Lay this equipment on a reliable flat surface before setting it up. 5. The openings on the enclosure are for air convection hence protects the equipment from overheating. Do not cover the openings.

  • Page 4: Weee Statement

    MSI will comply with the product take back requirements at the end of life of MSI-branded products that are sold into the EU. You can return these products to local collection points.
  • Page 5 Srpski Da bi zaštitili prirodnu sredinu, i kao preduzeće koje vodi računa o okolini i prirodnoj sredini, MSI mora da vas podesti da… Po Direktivi Evropske unije ("EU") o odbačenoj ekektronskoj i električnoj opremi, Direktiva 2002/96/EC, koja stupa na snagu od 13. Avgusta 2005, proizvodi koji spadaju pod "elektronsku i električnu opremu" ne mogu više biti odbačeni kao običan otpad i proizvođači ove opreme biće prinuđeni da uzmu natrag ove...
  • Page 6 Table of Content English ... 1 Français ... 13 Deutsch ... 25 Русском ... 37 简体中文... 49 繁體中文... 61 日本語 ... 73...
  • Page 7 Introduction Thank you for choosing the (MS-7270 v1.0) ATX mainboard. The K9NU Neo Series is based on ® Nvidia M1697 chipsets for optimal system efficiency. Designed to fit the advanced AMD Sempron / Athlon 64 / Athlon 64 X2 processors for Socket AM2, the K9NU Neo Series delivers a high performance and professional desktop platform solution.

  • Page 8: Specifications

    Specifications Processor Support* ® l Socket AM2 for AMD Sempron/ Athlon 64/ Athlon 64 X2 processor l Supports Athlon 64 X2, up to 5000+ Supported FSB l 1GHz FSB Chipset l Nvidia M1697 Memory Support** l DDR II 400 / 533 / 667 / 800 (DDRII 800 is only for Athlon 64 X2) SDRAM (8GB Max) l DDR II 800 SDRAM (Only for Dual Core) l 4 DIMMs DDR II (240-pin / 1.8V) l Dual Channel...
  • Page 9 1 PCI Express x16 slot l 3 PCI slots. Form Factor l ATX (30.5 cm X 20.0 cm) Mounting l 6 mounting holes *For the latest information about CPU, please visit http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php ** For the updated supporting memory modules, please visit http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php...

  • Page 10: Hardware Setup

    CPU from overheating. Overclocking This motherboard is designed to support overclocking. However, please make sure your components are able to tolerate such abnormal setting, while doing overclocking. Any attempt to operate beyond product specifications is not recommended. We do not guarantee the damages or risks caused by inadequate operation or beyond product specifications.
  • Page 11 4. Attach the CPU Fan cable to the CPU fan connector on the mainboard. MSI Reminds You... 1. Confirm if your CPU cooler is firmly installed before turning on your system. 2. Check the information in PC Health Status of H/W Monitor in BIOS for the CPU temperature.

  • Page 12: Connectors

    Slave drive. You must configure second hard drive to Slave mode by setting the jumper accordingly. IDE2 can also connect a Master and a Slave drive. MSI Reminds You... If you install two hard disks on cable, you must configure the second drive to Slave mode by setting its jumper.
  • Page 13 MSI Reminds You... Please do not fold the serial ATA cable in a 90-degree angle, which will cause the loss of data during transmission. CD-In Connector: CD1 The connector is for CD-ROM audio connector. Fan Power Connectors: CPUFAN1/SYSFAN1 The CPUFAN1 (processor fan) and SYSFAN1 (system fan) support system cooling fan with +12V.

  • Page 14: Pci Express Slots

    USB 1.1, and is ideal for connecting high-speed USB interface peripherals such as USB HDD, digital cameras, MP3 players, printers, modems and the like. MSI Reminds You... Please note that the pins of VCC & GND must be connected correctly, or it may cause some damage.

  • Page 15: Pci Interrupt Request Routing

    PCI Interrupt Request Routing The IRQ, abbreviation of interrupt request line and pronounced I-R-Q, are hardware lines over which devices can send interrupt signals to the microprocessor. The PCI IRQ pins are typically connected to the PCI bus INT A# ~ INT D# pins as follows: Order1 PCI Slot 1 INT B#...

  • Page 16: Bios Setup

    BIOS Setup Power on the computer and the system will start POST (Power On Self Test) process. When the message below appears on the screen, press <DEL> key to enter Setup. DEL: Setup F10: Save F6: Load Optimized Defaults If the message disappears before you respond and you still wish to enter Setup, restart the system by turning it OFF and On or pressing the RESET button.

  • Page 17: Frequency/Voltage Control

    (turn off) clocks from empty PCI slots to minimize the electromagnetic interference (EMI). Spread Spectrum When the motherboard’s clock generator pulses, the extreme values (spikes) of the pulses creates EMI (Electromagnetic Interference). The Spread Spectrum function reduces the EMI generated by modulating the pulses so that the spikes of the pulses are reduced to flatter curves.

  • Page 18: Load Optimized Default

    Load Optimized Default You can load the BIOS default values provided by the mainboard manufacturer for the stable performance.
  • Page 19 Introduction Félicitation vous venez d’acheter les séries K9NU Neo (MS-7270v1.0), une carte mère excellente de MSI. les séries K9NU Neo sont basées sur les chipsets Nvidia M1697 pour obtenir ® un système performant. Destiné aux processeurs AMD Sempron / Athlon 64 / Athlon 64 X2 pour le Socket AM2.
  • Page 20 Spécificités Support* de processeur ® l Socket AM2 pour les Processeurs AMD Sempron/ Athlon 64/ Athlon 64 X2 l Supporte Athlon 64 X2, jusqu’à 5000+ FSB supporté l FSB 1GHz Chipset l Nvidia M1697 Support** de Mémoire l DDR II 400 / 533 / 667 / 800 (DDRII 800 n’est que pour Athlon 64 X2) SDRAM (8GB Max) l DDR II 800 SDRAM (seulement pour Dual Core) l 4 DIMMs DDR II (240-pin / 1.8V) l Canal double...
  • Page 21 3 slots PCI. Format Facteur l ATX (30.5 cm X 20.0 cm) Montage l 6 trous de montages *Pour plus d’informations sur CPU, veuillez visiter http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php ** Pour plus d’informations pour télécharger le support des modules de mémoire,veuillez visiter http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php...
  • Page 22 La carte mère supporte les processeurs AMD® Athlon64 X2 / Athlon64 / Sempron. La carte utilise un socket appelé Socket AM2(940-pin) pour installer plus simplement le CPU. MSI vous Rappelle... Surchauffe Une surchauffe peut sérieusement endommager le CPU et le système, assurez vous toujours que le système de reffroidissement fonctionne correctement pour protéger le CPU d’une...
  • Page 23 4. Attachez le câble de ventilateur de CPU au connecteur sur la carte. MSI Vous Rappelle... 1. Vérifier la connexion du ventilateur de CPU avant de démarrer le PC. 2. Vérifier les informations dans le BIOS PC Health Status du H/W Monitor au sujet de la température du CPU.
  • Page 24 Maître et un Esclave. Vous devez configurer le second disque en mode Esclave et ce à l’aide du cavalier situé à l’arrière. MSI Vous Rappelle... Si vous voulez installer deux disques durs, vous devez configurer le second en Esclave en configurant le cavalier.
  • Page 25 MSI Vous Rappelle… Veuillez ne pas tordre le caâble Série ATA à degré de 90. Cela pourraît l’endommager et entraîner la perte de données lors des phases de transfert de ces dernières. Connecteur CD-In: CD1 Ce connecteur est utilisé pour le connecteur CD-ROM audio.
  • Page 26 USB 1.1. Idéal pour relier les périphériques à grande vitesse utilisant l’interface USB tels que les disques externe USB, appareils-photo numériques, lecteurs MP3, imprimantes, modems... MSI Vous Rappelle... A noter que les broches VCC et GND doivent être correctement connecter afin d’éviter tout endommagement.
  • Page 27 PCI Interrupt Request Routing IRQ est l’abréviation de “interrupt request line”. Les IRQ sont des signaux émis par des matériels. Les PCI IRQ sont connectés généralement aux broches PCI bus INT A# ~ INT D# comme suivant: Order1 PCI Slot 1 INT B# PCI Slot 2 INT C#...

  • Page 28: Setup Du Bios

    Setup du BIOS Lorsque le PC démarre le processus de POST (Power On Self Test) se met en route. Quand le message ci-dessous apparaît, appuyer sur <DEL> pour accéder au Setup. DEL: Setup F10: Save F6: Load Optimized Defaults Si le message disparaît avant que n’ayez appuyé sur la touche, redémarrez le PC à l’aide du bouton RESET.
  • Page 29 Frequency/Voltage Control Current CPU Clock Vitesse d’horloge des CPU & DDR. Lecture unique. Cool’n’Quiet Active ou désactive la fonction de Cool’n’Quiet. Le Cool’n’Quiet est spécialement dessiné pour le processeur AMD Athlon64, et avec le Cool’n’Quiet, le système sera capable de détecter son statut à...
  • Page 30 Load Optimized Default Les valeurs Optimized Defaults sont des valeurs définies par le fabricant de la carte mère offrant des performance optimales.
  • Page 31 Einleitung Danke, dass Sie ein (MS-7270 v1.0) ATX Mainboard gewählt haben. Das K9NU Neo Series basiert auf dem Nvidia M1697 Chipsatz und ermöglicht so ein optimales und effizientes System. ® Entworfen, um den hochentwickelten AMD Sempron / Athlon 64 / Athlon 64 X2 Prozessoren aufzunehmen die Socket AM2, stellt das K9NU Neo Series die ideale Losung zum Aufbau eines professionellen Hochleistungsdesktopsystems dar.

  • Page 32: Spezifikationen

    Spezifikationen Prozessoren Unterstützt * ® l Socket AM2 für AMD Sempron/ Athlon 64/ Athlon 64 X2 Prozessor l Unterstützt die Athlon 64 X2, bis zu 5000+ Unterstützt FSB l 1GHz FSB Chipsatz l Nvidia M1697 Speicher Unterstützt ** l DDR II 400 / 533 / 667 / 800 (DDRII 800 nur für Athlon 64 X2) SDRAM (8GB Max) l DDR II 800 SDRAM (Nur für Dual Core) l 4 DIMMs DDR II (240-Pin / 1.8V) l Zwei Kanal...
  • Page 33 ATX (30.5 cm X 20.0 cm) Montage l 6 Montagebohrungen * Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php ** Um den letzten Stand bezüglich der unterstützten Speichermodule zu erhalten, besuchen Sie bitte http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php...

  • Page 34: Hinteres Anschlusspaneel

    Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen. Übertakten Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden.
  • Page 35 4. Verbinden Sie das Stromkabel des CPU Lüfters mit dem Anschluss auf dem Mainboard. MSI weist darauf hin... 1. Stellen Sie sicher, dass der CPU-Kühler richtig installiert ist befor Sie das System anschalten. 2. Prüfen Sie nach dem Einschalten die Anzeigen zur CPU-Temperatur in dem BIOS Bereich PC Health Status von H/W Monitor.
  • Page 36 Setzen einer Steckbrücke als Slave eingestellt werden. An IDE2 kann ebenfalls ein Master- und ein Slave- Laufwerk angeschlossen werden. MSI weist darauf hin... Verbinden Sie zwei Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend den Jumper setzen. Entnehmen Sie bitte die Anweisun- gen zum Setzen des Jumpers der Dokumentation der Festplatte, die der Festplattenhersteller zur Verfügung stellt.
  • Page 37 MSI weist darauf hin... Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führ. CD- Eingang: CD1 Hier kann das Audiokabel des CD-ROM Laufwerkes angeschlossen werden. Stromanschlüsse für Lüfter: CPUFAN1/SYSFAN1 Der CPUFAN1 (Prozessorlüfter) und der dreipolige Anschluss SYSFAN1...
  • Page 38 Peripheriegeräte anzuschließen, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches. MSI weist darauf hin... Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.
  • Page 39 PCI (Peripheral Component Interconnect) Slots Die PCI Steckplätze ermöglichen Ihnen den Einsatz von PCI- Karten, um das System Ihren Anforderungen anzupassen. Stellen Sie vor dem Einsetzen oder Entnehmen von Karten sicher, dass Sie den Netzstecker gezogen haben. Studieren Sie bitte die Anleitung zur Erweiterungskarte, um jede notwendige Hard - oder Softwareeinstellung für die Erweiterungskarte vorzunehmen, sei es an Steckbrücken (“Jumpern”), Schaltern oder im BIOS.
  • Page 40 BIOS Setup Nach dem Einschalten beginnt der Computer den POST (Power On Self Test – Selbstüber- prüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <Entf>(<Del>), um das Setup aufzurufen. DEL: Setup F10: Save F6: Load Optimized Defaults Wenn die Nachricht verschwindet, bevor Sie reagieren, und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen.
  • Page 41 BIOS Setting Password Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben. Save & Exit Setup Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS. Exit Without Saving Verlassen des BIOS´ ohne Speicherung, vorgenommene Änderungen verfallen. Frequency/Voltage Control Current CPU Clock Gibt den derzeitigen Takt des CPU wieder.
  • Page 42 Spread Spectrum Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse Elektromagnetische Interferenzen (sog. EMI). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren Kurven reduziert werden. Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten.
  • Page 43 Введение Мы благодарим вас за выбор системной платы K9NU Neo серии (MS-7270 v1.0) АТХ. Для наиболее эффективной работы системы K9NU Neo серия изготовлена на основе Nvidia ® M1697 чипсетов. Системная плата, разработанная для современных AMD Sempron / Athlon 64 / Athlon 64 X2 процессоров для Socket AM2, обеспечивает высокую...
  • Page 44 Характеристики Процессор ® l Socket AM2 для процессоров AMD Sempron/ Athlon 64/ Athlon 64 X2. l Поддержка Athlon 64 X2, до 5000+. l 1ГГц FSB. Чипсет l Nvidia M1697. Системная память** l DDR II 400 / 533 / 667 / 800 (DDRII 800 только для Athlon 64 X2) SDRAM (8ГБ Max). l DDR II 800 SDRAM (только...
  • Page 45 3 PCI слота. Форм фактор l ATX (30.5 cm X 20.0 cm). Крепление l 6 отверстий для крепления. * Самую последнюю информацию о процессоре можно получить на сайте http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php ** Последнюю информацию о поддерживаемых модулях памяти можно получить на сайте http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php...

  • Page 46: Задняя Панель

    Системная плата поддерживает AMD® Athlon64 X2 / Athlon64 / Sempron процесоры. Системная плата имеет процессорный разъем Socket AM2(940-pin) для легче установки CPU. MSI напоминает... Перегрев Перегрев может серьезно повредить центральный процессор и систему. Чтобы уберечь процессор от перегрева, убедитесь в том, что процессорный кулер работает...
  • Page 47 рычага. 4. Подключите кабель соответствующему разъему системной платы. MSI напоминает... 1. До включения системы убедитесь в том, что кулер процессора надежно установлен. 2. Проверьте температуру процессора в соответствующем разделе BIOS’a “PC Health Status” из части H/W Monitor (Аппаратный мониторинг). Обратите внимание, что процессор рассчитан на 20 циклов монтажа/ демонтажа.

  • Page 48: Источник Питания

    сконфигурировать второй жесткий диск для работы в режиме Slave при помощи перемычек. IDE2 тоже может быть подключен к приводам, работающим в режиме Master и Slave. MSI напоминает... Если вы подключаете два устройства к одному кабелю, второе должно быть сконфигурировано в режим “Slave” переключателем на устройстве. Обратитесь к...
  • Page 49 2.0. К каждому разъему Serial ATAII может быть подключен 1 жесткий диск. MSI напоминает... Пожалуйста, избегайте сильных изгибов кабеля serial ATA. Это может привести к потере информации при передаче данных. Разъем CD-In: CD1 Разъем предназначен для подключения звукового кабеляк CD-ROM.

  • Page 50: Pci Express

    480Мб/с, что в 40 быстрее, чем для USB 1.1, и идеальна для подключения таких высокоскоростных устройств как USB HDD, цифровых фотоаппаратов, MP3 плееров, принтеров, модемов и тд. MSI напоминает... Обратите внимание, что контакты VCC и GND (Земля) должны быть соединены правильно. В противном случае это может привести к повреждению подключаемых...
  • Page 51 Разъемы PCI (Peripheral Component Interconnect) Разъемы PCI позволяют устанавливать дополнительные карты расширения. Перед установкой или извлечением карт расширения убедитесь, что кабель питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые аппаратные или программные установки для данной платы (перемычки, переключатели...

  • Page 52: Основное Меню

    Настройка параметров BIOS Включите компьютер. Когда во время самотестирования (POST) появится, приведенная ниже надпись, нажмите клавишу <DEL>. DEL: Setup F10: Save F6: Load Optimized Defaults Если же вы не успели нажать необходимую клавишу для входа в меню настройки, перезагрузите систему и попробуйте еще раз. Для перезагрузки воспользуйтесь кнопкой <RESET>...
  • Page 53 Save & Exit Setup Используется для выхода из меню установки с сохранением внесенных изменений (CMOS). Exit Without Saving Используется для выхода из меню установки с потерей всех внесенных изменений. Frequency/Voltage Control Current CPU Clock Этот пункт показывает текущее значение тактовой частоты процессора. Cool’n’Quiet Этот...
  • Page 54 Auto Disable PCI Clock Этот пункт используется для автоматического определения неиспользуемых PCI разъемов. Установив [Enabled] (разрешено), система автоматически отключит неиспользуемые PCI слоты, что приведет к снижению уровня электромагнитных помех. Spread Spectrum Так как тактовый генератор системной платы импульсный, то его работа вызывает электромагнитные...
  • Page 55 简介 感谢您购买了(MS-7270 v1.0) ATX 主板. K9NU Neo Series 是基于 Nvidia M1697 芯片组而设计的 ® 主板. 为 Socket AM2 接口的高端 AMD Sempron / Athlon 64 / Athlon 64 X2 处理器量身定做的高 性能主板，提供了高性能，专业化的桌面平台解决方案.. 布局...
  • Page 56 规格 处理器支持* l Socket AM2 接口的 AMD l 支持高达 5000+的 Athlon 64 X2 支持 FSB l 1GHz FSB 芯片组 l Nvidia M1697 内存支持** l DDR II 400 / 533 / 667 / 800 (DDRII 800 仅对于 Athlon 64 X2) SDRAM (最高可达 8GB) l DDR II 800 SDRAM (仅对于双核) l 4 根...
  • Page 57 插槽 l 1 条 PCI Express x1 插槽 l 1 条 PCI Express x16 插槽 l 3 条 PCI 插槽. 规格 l ATX (30.5 cm X 20.0 cm) 固定孔 l 6 个固定孔 *要了解 CPU 的最新信息，请访问 http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php **要了解内存模组支持的最新信息，请访问 http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php...
  • Page 58 后置面板 后置面板包括以下接口: Par allel port Mouse Keyboard COM1 硬件安装 这一章主要告诉您如何安装 CPU, 内存, 扩展卡, 也会告诉您怎样设置主板上的跳线.并提供外围 设备的指导，如鼠标，键盘等.安装时, 请谨慎拿各零部件并且按照安装说明的步骤进行. 中央处理器: CPU ® 主板支持 AMD Athlon64 X2/Athlon64/Sempron 处理器.主板使用的插槽为 Socket AM2(940-pin)， 可简化 CPU 的安装. 微星提醒您 ... 温度过高 温度过高会严重损坏 CPU 和系统 ; 请务必确认所使用的降温风扇始终能够正常工作， 保护 CPU 以 免过热烧毁...
  • Page 59 2. 然后，按下夹子上另一端上的钩子，以将散热装置固定于 底座上. 查找出固定杆并将其拉起. 3. 按下固定杆. 4. 将 CPU 风扇电源线连接到主板上的 CPU 风扇接口. 微星提醒您 ... 1. 在您开机之前，请确认您的 CPU 风扇已经正确安装 . 2. 在 BIOS 的硬件监视的 CPU 健康状态信息中检查 CPU 的温度 . 3. 请注意 CPU 的安插 / 拔取的寿命为 20 次，因为我们建议您不要频繁的插拔 CPU.. 内存 主板提供了 4 条 240-pin 无缓冲的 DDR II 400 / 533 / 667 / 800 (DDRII 800 仅对于 Athlon 64 X2) SDRAM 内存插槽, 支持的内存最大容量为...
  • Page 60 电源适配器 主板使用 ATX 结构的电源适配器给主板供电.在连接电源适配器之前，请务必确认所有的组件都已 经正确安装，并不会造成损坏.建议使用一个 300W 以上的电源适配器. ATX 24-Pin 电源接口: ATX1 此接口可连接一个 ATX 电源适配器. 在与 ATX 电源适配器相连时，请 务必确认，电源适配器的接头安装方向正确，针脚对应顺序也准确无 误. 将电源接头插入，并使其与主板电源接口稳固连接. ATX 12V 电源接口: JPW1 此 12V 电源接口用于为 CPU 供电. 软盘驱动器接口 : FDD1 主板提供了一个标准的软盘驱动器接口 FDD， 支持 360K, 720K, 1.2M, 1.44M 和 2.88M 的软盘驱动器. IDE 接口: IDE1/IDE2 主板提供了一个...
  • Page 61 风扇电源接口: CPUFAN1/SYSFAN1 CPUFAN1 (处理器风扇)和 SYSFAN1 (系统风扇) 支持+12V 的系统散热风扇. 当 您将接线接到风扇接头时，请注意红色线为正极，必须接到+12V，而黑色线是接 地，必须接到 GND. 如果您的主板有系统硬件监控芯片，您必须使用一个特别设计的支持速度侦 测的风扇方可使用此功能. 微星提醒您 ... 请询问经销商以使用适当的 CPU 风扇 . 机箱入侵开关接头: JCI1 此接头可与一个 2-pin 机箱开关相连. 如果机箱被打开了，此接头会短接，系统 会记录此状态，并在屏幕上显示警告信息，您必须进入 BIOS 设定工具清除此 记录. 前置面板接口: JFP1/JFP2 主板提供了两组机箱面板和电源开关，指示灯的连接接口. JFP1 是和 Intel 的 I/O 面板连接规格兼容的. 前置音频接口: JAUD1 您可以在前置面板接口上连接一个音频接口，...

  • Page 62: Pci Express 插槽

    微星提醒您 ... 在系统关闭时， 您可以通过短接 2-3 针脚来清除 CMOS 数据 . 然后， 返回到 1-2 针短接的状态 . 请避 免在系统开机时清除 CMOS ，这样可能会对主板造成损害 . PCI Express 插槽 主板提供了 1 条 PCI Express x16 插槽, 1 条 PCI Express x1 插槽. PCI Express 插槽具有高带宽, 针脚数目少, 串行, 相 互连接技术等特性.PCI Express 结构为...
  • Page 63 BIOS 设置 计算机加电后，系统将会开始 POST (加电自检)过程. 当屏幕上出现以下信息时，按<DEL>键即可 进入设定程序. DEL: Setup F10: Save F6: Load Optimized Defaults 如果此信息在您做出反应前就消失了，而您仍需要进入 Setup, 请关机后再开机活按机箱上的 restart 键， 重新启动您的系统.您也可以同时按下<Ctrl>, <Alt>和<Delete> 键来重新启动您的系统. 主菜单 Standard CMOS Features（标准 CMOS 特性） 使用此菜单可对基本的系统配置进行设定.如时间，日期等. Advanced BIOS Features（高级 BIOS 特性） 使用此菜单可对系统的高级特性进行设定. Advanced Chipset Features（高级芯片组特性） 使用此菜单可以修改芯片组寄存器的值.优化系统的性能表现. Integrated Peripherals（整合周边）...
  • Page 64 Load Optimized Defaults（载入优化设置缺省值） 使用此菜单可以载入系统优化性能设置的 BIOS 值，但此缺省值可能会影响系统的稳定性. BIOS Setting Password（BIOS 密码设置） 使用此项可设置 BIOS 的密码. Save & Exit Setup（保存后退出） 保存对 CMOS 的修改，然后退出 Setup 程序. Exit Without Saving（不保存退出） 放弃对 CMOS 的修改，然后退出 Setup 程序. 频率和电压控制菜单 Current CPU Clock（当前 CPU 时钟） 此项显示了 CPU 的当前时钟. 只读. Cool’n’Quiet 此项可打开或关闭...
  • Page 65 此项的任何改动会影响系统的稳定性.因此，建议您不要改变默认设置作为长期使用. HT Link Speed（HT 连接速度） 此设置指定了 CPU 与北桥连接的最高传输时钟. Auto Disable PCI Clock（自动关闭 PCI 时钟） 此项用于自动侦测 PCI 插槽.当设置为[Enabled]时,系统将移除（关闭）闲置的 PCI 插槽时钟，以 最小化电池干扰(EMI). Spread Spectrum（频展） 当主板上的时钟震荡发生器工作时，, 脉冲极值(尖蜂)会产生 EMI (电磁干扰). 频率范围设定功能 可以降低脉冲发生器所产生的电磁干扰，所以脉冲波的尖峰会衰减为较为平滑的曲线.如果您没有 遇到电磁干扰问题，将此项设定为[Disable]，这样可以优化系统的性能表现和稳定性.但是如果您 被电磁干扰问题所困扰，请开启此项，这样可以减少电磁干扰.注意，如果您超频使用，必须将此 项禁用.因为即使是微小的的峰值漂移（抖动）也会引入时钟速度的短暂突发，这样会导致您超频 的处理器锁死.
  • Page 66 载入优化设置缺省值 您可以为 BIOS 载入性能优化缺省值， 性能优化缺省值是主板制造商设定的优化性能表现的特定值.
  • Page 67 簡介 感謝您購買了(MS-7270 v1.0) ATX 主機板。K9NU Neo Series 是以 Nvidia M1697 晶片組為架構設 ® 計的，為 Socket AM2 介面的高階 AMD Sempron / Athlon 64 / Athlon 64 X2 處理器量身定做的高 性能主機板，提供了高性能、專業化的桌上型電腦平臺解決方案。 配置...
  • Page 68 規格 處理器支援* l Socket AM2 介面的 AMD l 支援高達 5000+的 Athlon 64 X2 支援 FSB l 1GHz FSB 晶片組 l Nvidia M1697 記憶體支援** l DDR II 400 / 533 / 667 / 800 (DDRII 800 僅適用於 Athlon 64 X2) SDRAM (最高可達 8GB) l DDR II 800 SDRAM (僅適用於安裝雙核心處理器時) l 4 根...
  • Page 69 3 條 PCI 插槽。 規格 l ATX (30。5 cm X 20.0 cm) 固定孔 l 6 個固定孔 *要瞭解 CPU 的最新資訊，請訪問 tw/program/products/mainboard/mbd/pro_mbd_cpu_support 。 php **要瞭解記憶體模組支援的最新資訊，請訪問 tw/program/products/mainboard/mbd/pro_mbd_trp_list 。 php http ： //www 。 msi 。 com 。 http ： //www 。 msi 。 com 。...

  • Page 70: 中央處理器：Cpu

    後置面板 後置面板包括以下連接埠： Par allel port Mouse Keyboard COM1 硬體安裝 這一章主要告訴您如何安裝 CPU、記憶體、擴充卡、也會告訴您如何設定主機板上的跳線，並提 供週邊設備的指導，如滑鼠，鍵盤等。安裝時請謹慎拿取各個零件，並按照安裝說明的步驟進行。 中央處理器：CPU 主機板支援 AMD®Athlon64 X2/Athlon64/Sempron 處理器。主機板使用的插槽為 Socket AM2(940-pin)，可簡化 CPU 的安裝。 微星提醒您。。。 溫度過高 溫度過高會嚴重損壞 CPU 和系統 ; 請務必確認所使用的降溫風扇始終能夠正常工作 ， 保護 CPU 以 免過熱燒毀。 超頻 本主機板被設計為可以支援超頻運行。但是，請在進行超頻前確認您電腦的其他部件能夠支援此非 正常的設定。我們不推薦您在標準的規格以外運行此設備。對任何非正常的設定或在標準規格以外 運行本設備所造成的損失，我們不予擔保。 CPU 和散熱裝置的安裝 當您安裝 CPU 時, 請確認 CPU 帶有散熱片和風扇放置在 CPU 頂部，如果您沒有散熱片和風扇， 請聯繫經銷商以購買和安裝。同時,請別忘記在安裝散熱裝置之前在...
  • Page 71 2. 然後，按下夾子上另一端的鉤子，以將散熱裝置固定於底 座上。找出固定杆並將其拉起。 3. 按下固定杆。 4. 將 CPU 風扇電源線連接到主機板上的 CPU 風扇介面。 微星提醒您。。。 1. 在您開機之前，請確認您的 CPU 風扇已經正確安裝。 2. 在 BIOS 的硬體監視的 CPU 健康狀態資訊中檢查 CPU 的溫度。 3. 請注意 CPU 的安插 / 拔取的壽命為 20 次，因此我們建議您不要頻繁的插拔 CPU 。 記憶體 本主機板提供 4 條 240-pin 的 unbuffered DDR II 400 / 533 / 667 / 800 SDRAM 記憶體插槽 ， (DDRII 800 僅適用於...
  • Page 72 電源供應器 主機板使用 ATX 結構的電源供應器給主機板供電。在連接電源供應器之前，請務必確認所有的元 件都已經正確安裝，並不會造成損壞。建議使用一個 300W 以上的電源供應器。 ATX 24-Pin 電源介面：ATX1 此介面可連接一個 ATX 電源供應器。在與 ATX 電源供應器相連時，請 務必確認，電源供應器的接頭安裝方向正確，針腳對應順序也準確無 誤。將電源接頭插入，並使其與主機板電源介面穩固連接。 ATX 12V 電源介面：JPW1 此 12V 電源介面用於為 CPU 供電。 軟碟驅動器介面：FDD1 主機板提供了一個標準的軟碟驅動器介面 FDD，支援 360K, 720K, 1.2M, 1.44M 和 2.88M 的軟碟驅動器。 IDE 介面：IDE1/IDE2 主機板提供了一個 32-bit 增強 PCI IDE 和 Ultra DMA 66/100 控制器，提供 IDE 設備工 作於...
  • Page 73 風扇電源介面：CPUFAN1/SYSFAN1 CPUFAN1 (處理器風扇)和 SYSFAN1 (系統風扇) 支援+12V 的系統散熱風扇 。 當 您將接線接到風扇接頭時，請注意紅色線為正極，必須接到+12V，而黑色線是接 地，必須接到 GND。如果您的主機板有系統硬體監控晶片，您必須使用一個特 別設計的支援速度偵測的風扇方可使用此功能。 微星提醒您。。。 請詢問經銷商以使用適當的 CPU 風扇。 機箱入侵開關接頭：JCI1 此接頭可與一個 2-pin 機箱開關相連。如果機箱被打開了，此接頭會短路，系統 會記錄此狀態，並在螢幕上顯示警告資訊，您必須進入 BIOS 設定工具清除此記錄。 前置面板連接頭：JFP1/JFP2 主機板提供了兩組機箱面板和電源開關，指示燈的連接介面。JFP1 是 和 Intel 的 I/O 面板連接規格相容的。 前置音效連接頭：JAUD1 您可以在前置面板介面上連接一個音效介 ® 面，此介面是和 Intel 的 I/O 面板連接規格相 容的。...
  • Page 74 PCI Express 插槽 主機板提供了 1 條 PCI Express x16 插槽, 1 條 PCI Express x1 插槽。PCI Express 插槽具有高帶寬, 針腳數目少, 串列, 相 互連接技術等特性 。 PCI Express 結構為 臺式機提供了高性能的 I/O 基本架構，起 始的傳輸速度為每秒 2。5 Giga，PCI Express x1 可用與 Gigabit Ethernet, TV 轉接卡, 1394 控制器,和普通用途 I/O。同樣, 具有 PCI Express 結構的臺式機會被應用於視頻，圖像，多媒體和其他複雜的應用程式。...
  • Page 75 BIOS 設置 電腦開機後，系統將會開始 POST (開機自檢)過程。當螢幕上出現以下資訊時，按<DEL>鍵即可進 入設定程式。 DEL：Setup F10：Save F6：Load Optimized Defaults 如果此資訊在您做出反應前就消失了，而您仍需要進入 Setup, 請關機後再開機或按機箱上的 restart 鍵，重新啟動您的系統。您也可以同時按下<Ctrl>, <Alt>和<Delete> 鍵來重新啟動您的系 統。 主選單 Standard CMOS Features（標準 CMOS 特性） 使用此功能表可對基本的系統配置進行設定。如時間，日期等。 Advanced BIOS Features（進階 BIOS 特性） 使用此功能表可對系統的高級特性進行設定。 Advanced Chipset Features（進階晶片組特性） 使用此功能表可以修改晶片組寄存器的值。最佳化系統的性能表現。 Integrated Peripherals（整合周邊） 使用此功能表可對周邊設備進行特別的設定。 Power Management Setup（電源管理設置） 使用此功能表可以對學習同電源管理進行特別的設定。...
  • Page 76 Load Optimized Defaults（載入最佳化設定預設值） 使用此功能表可以載入系統最佳化性能設定的 BIOS 值，但此預設值可能會影響系統的穩定性。 BIOS Setting Password（BIOS 密碼設置） 使用此項可設置 BIOS 的密碼。 Save & Exit Setup（保存後退出） 保存對 CMOS 的修改，並退出 Setup 程式。 Exit Without Saving（不保存退出） 放棄對 CMOS 的修改，並退出 Setup 程式。 頻率和電壓控制選單 Current CPU Clock（當前 CPU 時脈） 此項顯示了 CPU 的當前時脈。唯讀。 Cool’n’Quiet 此項可打開或關閉...
  • Page 77 CPU Voltage/ DDR2 Memory Voltage/ Chipset Voltage （CPU 電壓/DDR2 記憶體電壓/晶片組電 壓） 調整 CPU/ DDR 電壓可以加快 CPU/ DDR 的速度。同樣，可以通過調整晶片組電壓來進行超頻。 但此項的任何改動會影響系統的穩定性。因此，建議您不要改變默認設置作為長期使用。 HT Link Speed（HT 連接速度） 此設置指定了 CPU 與北橋連接的最高傳輸時脈。 Auto Disable PCI Clock（自動關閉 PCI 時脈） 此項用於自動偵測 PCI 插槽。當設置為[Enabled]時,系統將移除（關閉）閒置的 PCI 插槽時脈，以 最小化電池干擾(EMI)。 Spread Spectrum（頻展） 當主機板上的時脈震盪發生器工作時，, 脈衝極值(尖蜂)會產生...
  • Page 78 載入優化設置設定值 您可以為 BIOS 載入性能最佳化預設值，性能最佳化預設值是主機板製造商設定的優化性能表現的 特定值。...
  • Page 79 Introduction K9NU Neo シリーズ(MS-7270 v1.0)ATX マザーボードをお買い上げいただき、まことにありが とうございます。 このマザーボードは Nvidia M1697 チップセットに基づいています。Socket ® Sempron / Athlon 64 / Athlon 64 X2 プロセッサのデザインに準拠している K9NU AM2 AMD Neo シリーズはハイパフォーマンスおよびプロフェッショナル‧デスクトップ‧ソリューションを提供し ます。 マザーボードのレイアウト ※図は開発中のボードであり、改良のため予告なく変更される場合があります。...
  • Page 80 400/533/667/800* をサポート(*：DDRII 800 Athlon 64 X2 対応のみ) l DDRII 800 SDRAM （デュアル コア対応のみ） l 最大８GB DDRII 400/533/667/800 SDRAM インストール可能 l 1.8V DDR SDRAM をサポート l デュアルチャンネル対応(最新のメモリモジュール対応表は下記のホームページからご参考くださ い。 http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php) l Realtek 8201CL PHY または 8111B (搭載チップはモデルによって異なります) - 10/100Base-T (8201CL) / 1000Base-T (8111B) オーディオ l Realtek ALC883 チップ統合...
  • Page 81 コネクター バックパネル l PS/2 マウス / キーボードコネクター 各 1 l シリアルポート ×2 l パラレルポート ×1 (SPP / EPP / ECP モードをサポート) l USB2.0 コネクター ×4 l RJ-45 ブロードバンド対応 LAN ポート ×1 l オーディオポート (6 in 1) オンボードヘッダー l CD-In コネクター ×1 l フロントオーディオピンヘッダー×1 l 拡張...
  • Page 82 ます。また、ヒートシンクがずれたり傾いたりしないように注意してください。 Central Processing Unit: CPU 本製品は AMD® Athlon64 X2 / Athlon64 / Sempron プロセッサで動作します。本製品は Socket AM2(940-pin)というソケットを使用しているため CPU のインストールが大変簡単です。CPU の過剰な 発熱を防ぐためには必ずヒートシンクと冷却ファンが必要です。もしヒートシンクと冷却ファンが見つか らない場合は、販売店に連絡するか、別途購入してからコンピュータの電源をオンにしてください。 (最新の CPU 対応表は下記のホームページからご参考ください。 http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php ) CPU はその性能向上に伴って非常に大きな熱を持つようになっており、適切な放熱が行われない場 合には、その熱によって CPU やマザーボードが破損してしまう場合があります。ハードウェアの破損を 未然に防ぐために以下の事項を必ず守ってください。 ・ヒートシンクと CPU ファンを適切に装着する。 ・CPU ファンの電源コネクタを必ず接続し、初回の起動時に動作を確認する。 ・オーバークロックはしない。 ヒートシンクと CPU ファンの取り付け...
  • Page 83 使用する CPU クーラーは、CPU の熱量に適した物であることを必ず確認してください。 BIOS の H/W Monitor メニュー中の PC Health Status にある CPU 温度情報を確認してください。 CPU の取り付け取り外しは、20 回以下に留めて下さい。不必要な取り付け取り外しは、ソケット 破損の原因となります。 メモリ 本製品には、最大 2GB のメモリ容量の 240 ピンソケットが 4 個あります。DDRII DIMM スロット上、 DDRII400/DDRII533 SDRAM モジュールをインストールすることができます。適切に作動する為に、 少なくとも 1 つの DIMM モジュールをインストールする必要があります。(最新のメモリモジュール対応 表は下記のホームページからご参考ください。 http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php ) Volt ■注意事項■ Notch...
  • Page 84 Enhanced PCI IDE および Ultra DMA 66/100/133 コントローラを搭載しています。最大 4 つの ハードディスク、CD-ROM、その他のデバイスを接続することができます。 1 台目の HDD は通常 IDE1(プライマリ)に接続します。IDE1 にはマスターとスレイブの 2 つ IDE/ATAPI のデバイスを接続することができますが、2 台目の HDD を追加する場合は HDD の設定をジャンパでスレイブに切り替える必要があります。IDE2 にもマスターとスレイブの 2 つ IDE/ATAPI のデバイスを接続することができます。 MSI Reminds You... ハードディスクを 2 台使用する場合は、ジャンパを使用して 2 台目のハードディスクをスレーブに設 定する必要があります。ジャンパの設定手順等につきましてはハードディスク製造業者から用意されま したマニュアルを参照ください。 +3.3V PS-ON# +3.3V...
  • Page 85 可能性がありますのでご注意ください。 CD-In コネクタ: CD1 このコネクタは CD-ROM オーディオコネクタと接続します。 ファン電源コネクタ: CPUFAN1/SYSFAN1 これらのコネクタは+12V の CPUFAN1 (processor fan), SYSFAN1 (system fan), をサ ポートし、3 ピンコネクタをサポートします。本製品のシステムハードウェアモニタ機能を 使用する場合はファン回転数センサー機能がついたファンを使用する必要があります。 MSI Reminds You... 冷却ファンは発熱量に見合った適切なものを使用してください。 ケース開放センサーコネクタ: JCI1 このコネクタは 2 ピンのケーススイッチに接続されます。 フロント・パネル・コネクタ: JFP1/JFP2 本製品には、フロント・パネル・スイッチや LED を対象とした電子的接続用 に、ひとつのフロント・パネル・コネクタが用意されています。JFP1＆2 は Intel ｮ Front Panel I/O Connectivity Design Guide に準拠しています。...
  • Page 86 クリア CMOS ジャンパ: JBAT1 本製品は電池によって、マザーボードの設定を CMOS RAM で 保存しています。JBAT1 の 1-2 ピンがショートしている時、CMOS データをキープしています。マザーボードの CMOS の内容をクリアするためには電源が入っていないと きに 2-3 ピンをショートさせます。 MSI Reminds You... CMOS をクリアするには、システムがオフの間にピン 2-3 をショート(短絡)します。次いでピン 1-2 をショート に戻します。システム起動時の CMOS のクリアは絶対止めて下さい。マザーボードの破損や火災などに及 ぶ危険があります。必ず電源コードを抜いて下さい。 PCI Express スロット PCI Express は、周辺機器と通信環境の高速 化に対応するべく制定された次世代のシリアル バス規格です。PCI Express は用途によって 1 レーン(PCI Express 1x )から...
  • Page 87 BIOS Setup コンピュータを起動するとシステムは POST(Power On Self Test)過程に入ります。下記のメッセージが画 面に表示されている間に<DEL>キーを押すと設定画面に入ることができます。 DEL: Setup F11: Boot Menu TAB: Logo <DEL>を押す前にこのメッセージが消えてしまった場合、電源をいったん切ってからふたたび投入する か、<RESET>を押すかして、システムを再起動してください。<Ctrl>、<Alt>、<Delete>を同時に押して も再起動できます。 Main Page Standard CMOS Features 日付、時刻などのシステムの基本的な設定を行います。 Advanced BIOS Features 拡張機能の設定を行います。 Advanced Chipset Features チップセットの機能に関連した設定を行い、システムの性能を最適化します。 Integrated Peripherals IDE、サウンド機能、グラフィック機能など各種オンボード機能の設定を行います。 Power Management Setup 電源管理に関する設定を行います。 PNP/PCI Configurations プラグアンドプレイ機器や...
  • Page 88 BIOS Setting Password Supervisor パスワードを設定します。BIOS 設定画面へのアクセスを制限します。 Save & Exit Setup 変更した BIOS 設定値を保存して終了します。 Exit Without Saving 変更した設定値を保存せずに終了します。 Frequency/Voltage Control Current CPU Clock CPU の動作クロックを表示します。読み取り専用です。 Cool’n’Quiet Cool’n’Quiet 機能設定オプションは [Enabled],と[Disabled]です。Cool’n’Quiet は AMD Athlon64 プ ロセッサーに内蔵された機能で、システムを動的に検出することができます。 システムがしばらくの間 使用されていないときに、CPU クロックは自動的に落ち、システムに負荷がかかると CPU クロックが上 がります。Cool’n’Quiet 機能安定性のためメモリは DIMM1 に取り付ける事をお勧めします。 Adjust CPU Ratio &...
  • Page 89 Memory Voltage DDR 速度を上げるために DDR 電圧を調整します。DDR 電圧を変更すると、システムが不安定になる ことがあります。そのため、長期にわたって変更することはお勧めしません。 Auto Detect PCI Clk PCI スロットのデバイスを自動的に検知します。 [Enabled]に設定すると、空の PCI スロットを検知して クロックの発信を自動的に停止します。これにより EMI を低減することが可能です。設定オプションは [Enabled],と[Disabled]です。 Spread Spectrum コンピューターはクロック信号と呼ばれるパルス信号を元に動作しています。クロックジェネレーターが パルス信号を発生する際に、構造上やむを得ずスパイクノイズと呼ばれる電磁妨害(EMI)が生じます。 基本的にはボード上の配線の取り回しによってノイズを相殺するように工夫していますが、特定環境下 において外部にノイズが漏れてしまう場合があります。通常は[Disabled]で使用します。またオーバー クロックをかけた環境で使用する場合も[Disabled]に設定してください。本機が発生するスパイクノイズ によって外部の機器が何らかの影響を受けてしまうといった現象が発生する場合のみ、[Enabled]を選 択します。Spread Spectrum 機能を設定した場合、クロック信号の波形が鈍ることがあり、それによっ てシステムの安定性が損なわれることがあります。設定オプションは[Disabled]と[Enabled]です。...
  • Page 90 Load Optimized Defaults 「Optimized default」は標準的な設定値で、出荷時はこの設定が適用されています。BIOS 設定を変更 しすぎて元の値が分からなくなったり、BIOS 設定の変更により PC の動作に支障が出るような場合に は、この設定値をロードして「Save & Exit」で終了してください。...
