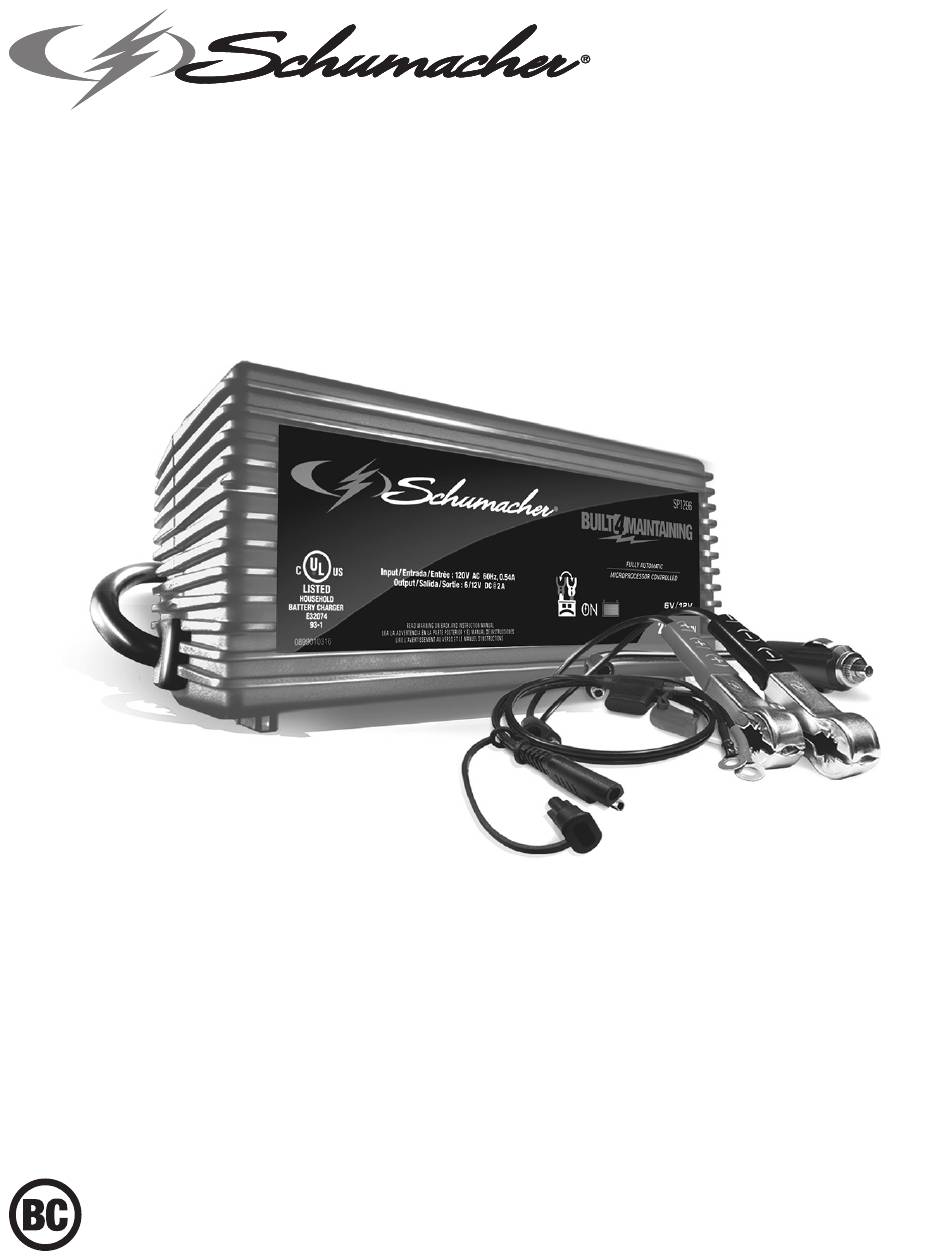

OWNERS MANUAL MANUAL DEL USUARIO GUIDE D’UTILISATION MODEL / MODELO / MODÈLE : SP1296 Automatic Battery Charger Cargador de baterías automático Chargeur de batterie automatique PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE. This manual will explain how to use the charger safely and effectively. Please read and follow these instructions and precautions carefully.
CONTENTS IMPORTANT SAFETY INSTRUCTIONS ..................4 PERSONAL SAFETY PRECAUTIONS ..................5 PREPARING TO CHARGE ......................5 CHARGER LOCATION ........................6 DC CONNECTION PRECAUTIONS ....................6 FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN VEHICLE ........6 FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE .......... 7 GROUNDING AND AC POWER CORD CONNECTIONS ............
Page 3
TABLE DES MATIÈRES CONSIGNES DE SÉCURITÉ IMPORTANTES ................31 MESURES DE SÉCURITÉ PERSONNELLE ................32 PRÉPARATION POUR LE CHARGEMENT ................. 33 EMPLACEMENT DU CHARGEUR ....................33 PRÉCAUTIONS SUR LA CONNEXION C.C................33 ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE DANS UN VÉHICULE ....34 ÉTAPES À...
1.2 This charger is not intended for use by children. 1.3 Do not expose the charger to rain or snow. 1.4 Use of an attachment not recommended or sold by Schumacher Electric ® Corporation may result in a risk of fire, electric shock or injury to persons.
2. PERSONAL SAFETY PRECAUTIONS 2.1 Consider having someone close enough by to come to your aid when you work near a lead-acid battery. 2.2 Have plenty of fresh water and soap nearby in case battery acid contacts skin, clothing, or eyes. 2.3 Wear complete eye protection and clothing protection.
3.5 Study all battery manufacturer’s specific precautions while charging and recommended rates of charge. 3.6 Determine voltage of battery by referring to car owner’s manual and make sure that output voltage selector switch is set at correct voltage. If charger has adjustable charge rate, charge battery initially at lowest rate.
6.6 For positive-grounded vehicle, connect NEGATIVE (BLACK) clip from battery charger to NEGATIVE (NEG, N, –) ungrounded post of battery. Connect POSITIVE (RED) clip to vehicle chassis or engine block away from battery. Do not connect clip to carburetor, fuel lines, or sheet-metal body parts. Connect to a heavy gauge metal part of the frame or engine block.
8.3 USING AN EXTENSION CORD The use of an extension cord is not recommended. If you must use an extension cord, follow these guidelines: • Pins on plug of extension cord must be the same number, size, and shape as those of plug on charger.
12. OPERATING INSTRUCTIONS IMPORTANT: Do not start the vehicle with the charger connected to the AC outlet, or it may damage the charger and your vehicle. NOTE: This charger is equipped with an auto-start feature. Current will not be supplied to the battery clamps until a battery is properly connected. The clamps will not spark if touched together.
Page 10
USING THE QUICK-CONNECT CABLE CONNECTORS Connect any of the three (3) output cable leads to the charger. Make sure to place the charger on a dry, non-flammable surface. WARNING: Never connect the clamp and ring terminal connectors together for use in other applications, such as external battery or other power source charging, or to extend the output cable length, as reverse polarity and/or overcharge conditions will occur.
Page 11
BATTERY CHARGING TIMES BATTERY CHARGING TIME (Hours) SIZE APPLICATION POWERSPORTS 1.75 32Ah AUTOMOTIVE 300 CCA 1000 CCA MARINE 50Ah 4.25 105Ah Times are based on a 50% discharged battery and may change, depending on age and condition of battery. AUTOMATIC CHARGING MODE When an Automatic Charge is performed, the charger switches to the maintain mode automatically after the battery is charged.
ABORTED CHARGE If charging cannot be completed normally, charging will abort. When charging aborts, the charger’s output is shut off and the Clamps Reversed/Bad Battery (red) LED will light. Do not continue attempting to charge this battery. Check the battery and replace, if necessary. DESULFATION MODE If the battery is left discharged for an extended period of time, it could become sulfated and not accept a normal charge.
14. TROUBLESHOOTING PROBLEM POSSIBLE CAUSE SOLUTION Battery clamps do not The charger is equipped with No problem; this is a normal spark when touched an auto-start feature. It will not condition. together. supply current to the battery clamps until a battery is properly connected.
Page 14
PROBLEM POSSIBLE CAUSE SOLUTION LED is lit. The battery voltage is still The battery may be defective. The red below 10V (for a 12V battery) Make sure there are no or 5V (for a 6V battery) after loads on the battery. If there 2 hours of charging.
5:00 For REPAIR OR RETURN, contact Customer Service at 1-800-621-5485. DO NOT SHIP UNIT until you receive a RETURN MERCHANDISE AUTHORIZATION (RMA) number from Customer Service at Schumacher Electric Corporation. 16. SPECIFICATIONS Input Voltage ..............120V AC @ 60Hz, 0.54A Output Voltage .........6V or 12V, with Auto Voltage Detection...
Page 16
Manufacturer does not provide any warranty for any accessories used with this product that are not manufactured by Schumacher Electric Corporation and approved for use with this product. This Limited Warranty is void if the product is misused, subjected to careless handling, repaired, or modified by anyone other than Manufacturer or if this unit is resold through an unauthorized retailer.
1.2 Este cargador no está destinado para ser usado por niños. 1.3 No exponga el cargador a la lluvia o a la nieve. 1.4 El uso de un accesorio no recomendado o suministrado por Schumacher Electric ®...
b. Para reducir el riesgo de explosión de una batería, siga estas instrucciones y aquellas publicadas por el fabricante de la batería y por el fabricante de cualquier equipo que intente utilizar en la proximidad de la batería. Revise las pautas de precaución en estos productos y en el motor.
3. PREPARACIÓN PARA LA CARGA 3.1 Si resulta necesario extraer la batería del vehículo para cargarla, siempre retire el terminal con descarga a tierra en primer lugar. Asegúrese de que todos los accesorios en el vehículo se encuentren apagados para evitar la formación de arcos eléctricos. 3.2 Asegúrese de que el área que rodea a la batería se encuentre bien ventilada mientras se carga la batería.
6. SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ COLOCADA EN EL VEHÍCULO ADVERTENCIA: UNA CHISPA PROVOCADA CERCA DE LA BATERÍA PUEDE CAUSAR LA EXPLOSIÓN DE LA BATERÍA. PARA REDUCIR EL RIESGO DE PROVOCAR CHISPAS CERCA DE LA BATERÍA: 6.1 Ubique los cables de CA y CC adecuadamente para reducir el riesgo de daños por la cubierta, la puerta y las piezas móviles o calientes del motor.
7. SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE FUERA DEL VEHÍCULO ADVERTENCIA: UNA CHISPA PROVOCADA CERCA DE LA BATERÍA PUEDE CAUSAR LA EXPLOSIÓN DE LA BATERÍA. PARA REDUCIR EL RIESGO DE PROVOCAR CHISPAS CERCA DE LA BATERÍA: 7.1 Verifique la polaridad de los bornes de la batería. El borne POSITIVO (POS, P, +) de la batería generalmente posee un diámetro mayor al borne NEGATIVO (NEG, N, -).
• Asegúrese de que el cable de extensión esté conectado correctamente y en buenas condiciones eléctricas. • El tamaño del cable debe ser lo suficientemente extenso para el calibre de amperios del cargador de CA, como se especifica a continuación: Longitud del cable (pies) Calibre del cable AWG* *AWG-American Wire Gauge...
12. INSTRUCCIONES DE OPERACIÓN IMPORTANTE: No arranque el vehículo con el cargador conectado a la toma de CA, o puede dañar el cargador y su vehículo. NOTA: Este cargador está equipado con un auto-rectificador. La corriente no llegará a las pinzas de la batería hasta que la batería esté apropiadamente conectada.
Page 24
PINZAS DE BATERÍA CONEXIÓN RÁPIDA 1. Conecte la punta del cable de salida del cargador a la punta del cable de pinzas de la batería conexión rápida. 2. Siga los pasos expuestos en las secciones anteriores para hacer la conexión a las pinzas de la batería.
Page 25
TIEMPOS DE CARGA TAMAÑO DE TIEMPO DE CARGA (Horas) LA BATERÍA APLICACIÓN POWERSPORTS 1,75 1, 5 32Ah AUTOMOTOR 300 CCA 1000 CCA MARINA 50Ah 4,25 105Ah 9, 5 Los tiempos están basados en un 50% descargada batería y pueden cambiar, dependiendo de la edad y la condición de la batería.
MANTENIENDO UNA BATERÍA Esta unidad mantiene las baterías de 6 y 12 voltios, manteniéndolas a carga completa. NOTA: La tecnología de modo de mantenimiento le permite cargar de forma segura y mantener una batería en buen estado durante largos períodos de tiempo.
14. LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS PROBLEMA POSIBLE CAUSA SOLUCIÓN Las pinzas de la Este cargador está equipado No hay problema; es una batería no hacen con un auto-rectificador. Este condición normal. corto al juntarse una no permitirá paso de corriente con otra.
Page 28
PROBLEMA POSIBLE CAUSA SOLUCIÓN El voltaje de la batería todavía La batería puede estar El LED rojo está debajo de 10V (para una defectuosa. Asegúrese de ilumina. batería 12V) o de 5V (para que no hay cargas en la una batería 6V) después de 2 batería.
ESTE PRODUCTO. LA PRESENTE GARANTÍA LIMITADA NO PUEDE TRANSFERIRSE NI CEDERSE. Schumacher Electric Corporation (el “Fabricante”) otorga garantía por este cargador por un plazo de dos (2) años contados a partir de la fecha de compra por menor por la existencia de cualquier material o de mano de obra defectuosos que pudieran surgir por su uso y cuidado normal.
Page 30
ésta se pueda reparar o reemplazar. El Fabricante no presta garantía por lo accesorios utilizados con este producto que no sean los fabricados por Schumacher Electric Corporation y que no estén aprobados para su uso con este producto. La presente Garantía Limitada será...
1.2 Ne pas laisser à la portée des enfants. 1.3 Ne pas exposer le chargeur à la pluie ou la neige. 1.4 N’utilisez que les accessoires recommandés. L’utilisation d’accessoires non recommandés ou vendus par Schumacher Electric Corporation peut engendrer ®...
2. MESURES DE SÉCURITÉ PERSONNELLE 2.1 Considérez d’être assez proche d’une personne quand vous travaillez près d’un accumulateur au plomb pour qu’elle puisse venir à votre aide en cas d’urgence. 2.2 Ayez assez d’eau fraîche et du savon à proximité au cas ou votre peau, vos yeux ou vos habits viendraient en contact avec l’acide de la batterie.
3. PRÉPARATION POUR LE CHARGEMENT 3.1 S’il est nécessaire de retirer la batterie du véhicule pour la charger, toujours débrancher la borne de mise à la masse en premier. S’assurer que le courant aux accessoires du véhicule est coupé afin d’éviter la formation d’un arc. 3.2 Assurez-vous que la zone autour de la batterie est bien ventilée quand la batterie est en chargement.
6. ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE DANS UN VÉHICULE AVERTISSEMENT : UNE ÉTINCELLE PRÈS DE BATTERIE PEUT CAUSER SON EXPLOSION. POUR RÉDUIRE LES RISQUES D’ÉTINCELLE PRÈS DE LA BATTERIE : 6.1 Placer les cordons c.a. et C.C. de manière à éviter qu’ils soient endommagés par le capot, une portière ou les pièces en mouvement du moteur.
7.4 Se placer et tenir l’extrémité libre du câble aussi loin que possible de la batterie, puis raccorder la pince négative (noire) du chargeur à l’extrémité libre du câble. 7.5 Ne pas se placer face à la batterie pour effectuer le dernier raccordement. 7.6 Pour interrompre l’alimentation du chargeur, mettre les interrupteurs hors circuit, retirer le cordon c.a.
9. DIRECTIVES D’ASSEMBLAGE 9.1 Enlever tous les cordons dérouler sur les câbles avant d’utiliser le chargeur de batterie. 10. CARACTÉRISTIQUES 1. LED d’état de la batterie 2. Connexion rapide de prise d’accessoire 12V 3. Connexion rapide de pince de câble de la batterie 4.
Page 37
CHARGE D’UNE BATTERIE DANS LE VÉHICULE 1. Éteignez tous les accessoires du véhicule. 2. Gardez le capot ouvert. 3. Nettoyez les bornes de la batterie. 4. Placez le chargeur sur une surface sèche, non-inflammable. 5. Posez les câbles CA / CC à l’écart de toute pales de ventilateur, courroies, poulies et autres pièces mobiles.
Page 38
CONNEXION RAPIDE AVEC ANNEAUX L’anneau connecteurs fixer de manière permanente à la batterie, offrant un accès facile et rapide de connecter le chargeur à votre batterie. Cette application est appropriée pour les motocyclettes, les tracteurs de pelouse, VTT et les motoneiges. 1.
Page 39
MODE DE CHARGEMENT AUTOMATIQUE Quand une charge automatique est effectuée, le chargeur passe en mode maintenir automatiquement lorsque la batterie est chargée. FIN DE LA CHARGE Achèvement de charge est indiqué par l’opération de Chargé / Maintien (vert) LED. Quand il est allumée, le chargeur passe au mode de maintien. MAINTENIR MODE (MODE FLOTTE DE SUIVI) Lorsque la Chargé...
MODE DE DÉSULFATATION Si la batterie est laissée déchargée pendant une longue période de temps, il pourrait devenir sulfaté et ne pas accepter une charge normale. Si le chargeur détecte une batterie sulfaté, le chargeur passe à un mode spécial de fonctionnement conçue pour de telles piles.
Page 41
PROBLÈME CAUSE POSSIBLE SOLUTION Les trois voyants Le chargeur est branché sur une Aucun problème; c’est une s’allument pendant prise électrique. condition normale. 2 secondes, puis s’éteignent. Le chargeur ne La prise de courant CA est morte. Vérifiez si un fusible est coupé ou s’allume pas le disjoncteur pour cette prise de quand il est...
Page 42
PROBLÈME CAUSE POSSIBLE SOLUTION La tension de la batterie est La batterie pourrait être défectueuse. Le voyant toujours inférieure à 10 V (pour Assurez-vous qu’il n’y ait aucune allumé. une batterie de 12V) ou 5V (pour source de drainage de courant qui une batterie de 6V) après 2 heures affecte la batterie.S’il y a des sources de charge.
L’ACHETEUR D’ORIGINE DU PRODUIT. CETTE GARANTIE LIMITÉE N’EST NI TRANSFÉRABLE NI CESSIBLE. Schumacher Electric Corporation (le « fabricant ») garantit ce chargeur de batterie pour deux (2) ans, à partir de la date d’achat, contre les défauts de matériaux ou de fabrication qui peuvent survenir dans des conditions normales d’utilisation et d’entretien.
Page 44
Le fabricant ne fournit aucune garantie sur les accessoires utilisés avec ce produit qui ne sont pas fabriqués par Schumacher Electric Corporation et approuvés pour être utilisés avec ce produit. Cette garantie limitée est annulée si le produit est sujet à...
WARRANTY CARD SAVE ON POSTAGE! ACTIVATE YOUR WARRANTY ONLINE – THE QUICK AND EASY WAY! Go to www.batterychargers.com to register your product online. (No internet access? Send in the completed warranty card.) • 45 •...
TARJETA DE GARANTÍA ¡AHORRE EN EL ENVÍO! ¡ACTIVE SU GARANTÍA EN LÍNEA – LA FORMA MAS RÁPIDA Y FÁCIL! Visite nuestra página en www.batterychargers.com para registrar su producto en línea. (¿No tiene acceso al internet? Llene la tarjeta de garantía y envíela.) •...
CARTE DE GARANTIE PAS BESOIN DE VOIE POSTAL ! ACTIVEZ VOTRE GARANTIE SUR INTERNET – LA VOIE PLUS RAPIDE ET FACILE! Aller sur www.batterychargers.com pour enregistrer votre produit en ligne. (Pas d’accès internet? Envoyer la carte de garantie par poste.) •...
