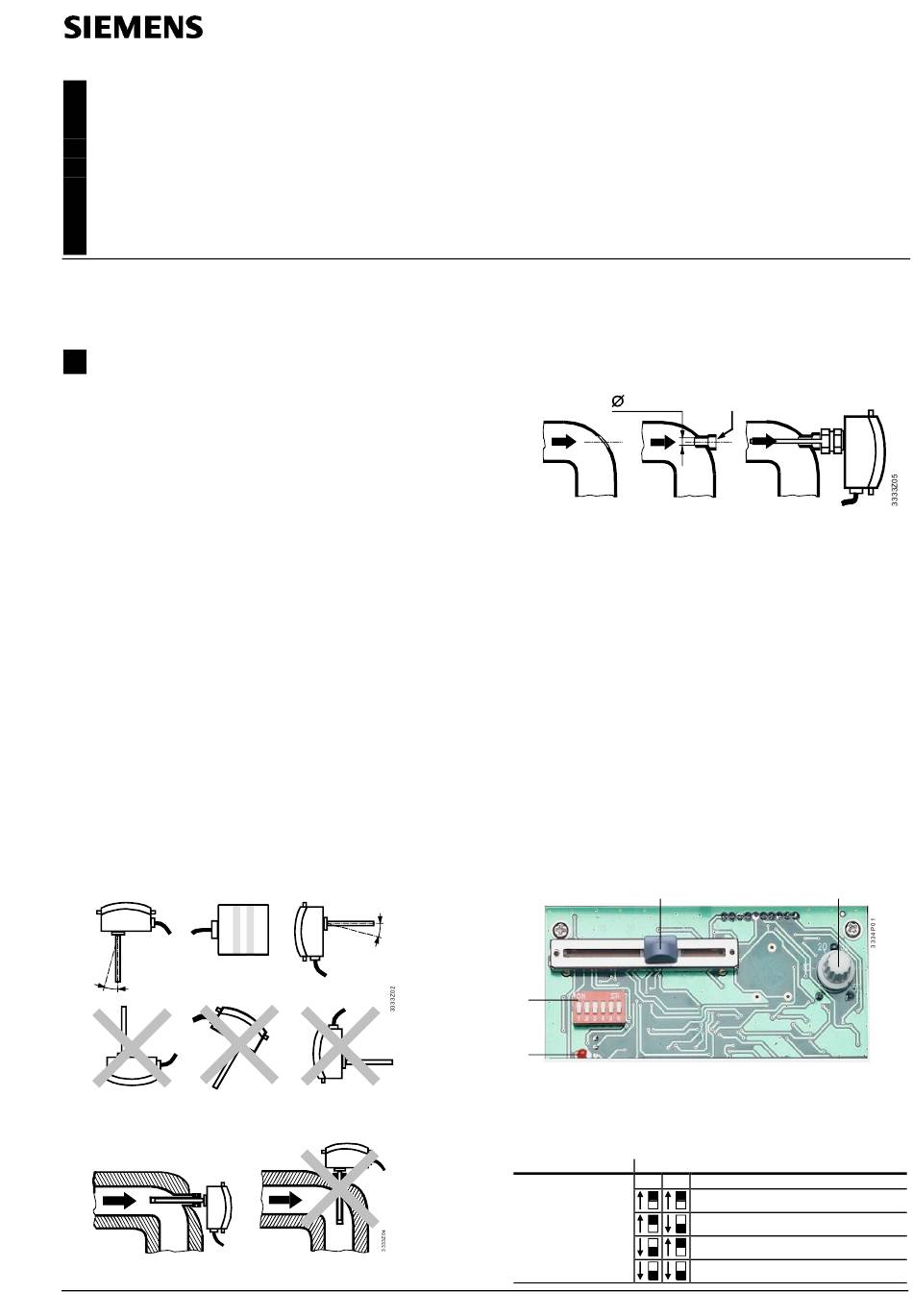

Montage
Montageort
Maximal zulässige Umgebungstemperatur = 50 °C
• Vorlauftemperaturregelung:
im Heizungsvorlauf; unmittelbar nach der Pumpe,
−
wenn diese im Vorlauf sitzt
im Heizungsvorlauf ca. 1,5...2 m nach der Misch-
−
stelle, wenn die Pumpe im Rücklauf sitzt
• Rücklauftemperaturregelung:
1...1,5 m nach der Mischstelle
• Minimalbegrenzung der Kesselrücklauftemperatur und
Maximalbegrenzung der Vorlauftemperatur:
1...1,5 m nach der Mischstelle
• Brauchwassertemperaturregelung:
1,5...2 m nach der Mischstelle
• Wärmetauscherregelung:
möglichst nahe zum Wärmetauscher
Montieren
Der Einbau erfolgt mit einem Schutzrohr.
Vorgehen:
1. Rohrleitung bzw. System entleeren
2. Montagelage wie folgt wählen:
max. 15°
Der Regler darf nicht Kopf stehen; der Kabeleintritt darf nicht oben
sein.
Die Mindesteintauchtiefe muss 60 mm betragen
Nach Möglichkeit in einen Rohrbogen einbauen. Der Tauchstab soll
gegen die Strömung zeigen.
Siemens Building Technologies / HVAC Products
Tauchtemperaturregler
Immersion temperature controller
Régulateur de température à plongeur
Tauchtemperaturregler
Dompeltemperatuurregelaar
Regolatore di temperatura ad immersione
Zanurzeniowy regulator temperatury
Controlador de temperatura de inmersión
Dykrørstemperaturregulator
max. 15°
3. Am Montageort Gewindestutzen in die Rohrleitung
einsetzen:
10 mm
4. Schutzrohr in den Gewindestutzen einbauen. Wenn
nötig, Hilfsmittel zum Abdichten verwenden (Hanf,
Teflonband usw.)
5. Regler in das Schutzrohr schieben und einrasten
6. Rohrleitung bzw. System wieder auffüllen
Elektrische Installation
• Örtliche Vorschriften für Elektroinstallationen beachten
• Anschlussklemmen sind unter der flexiblen Kunststoff-
abdeckung
• Anschlussklemmen entsprechend den Anlagendoku-
menten verdrahten. Wenn diese fehlen, Anschluss-
schaltpläne in dieser Anleitung beachten
• Zulässige Leitungslängen beachten
• Gerät erst bei der Inbetriebnahme unter Spannung
setzen
Einstellungen
3
2
1
1 LED für Testbetrieb/Normalbetrieb
2 DIP-Switch-Block
3 Einstellschieber für Sollwertreduktion bzw. -anhebung
4 Potentiometer für P-Band Y1
Betriebsart:
Wo einstellen? Was einstellen?
DIP-Switch-Block 1 2
Schalter 1 und 2
CE1G3334xx
G3334xx
RLE132
G½
4
Heizen mit Boost (Sollwert-Anhebung) §
Maximalbegrenzung
Minimalbegrenzung
Heizen mit ECO (Sollwertreduktion)
05.06.2002 1/20
