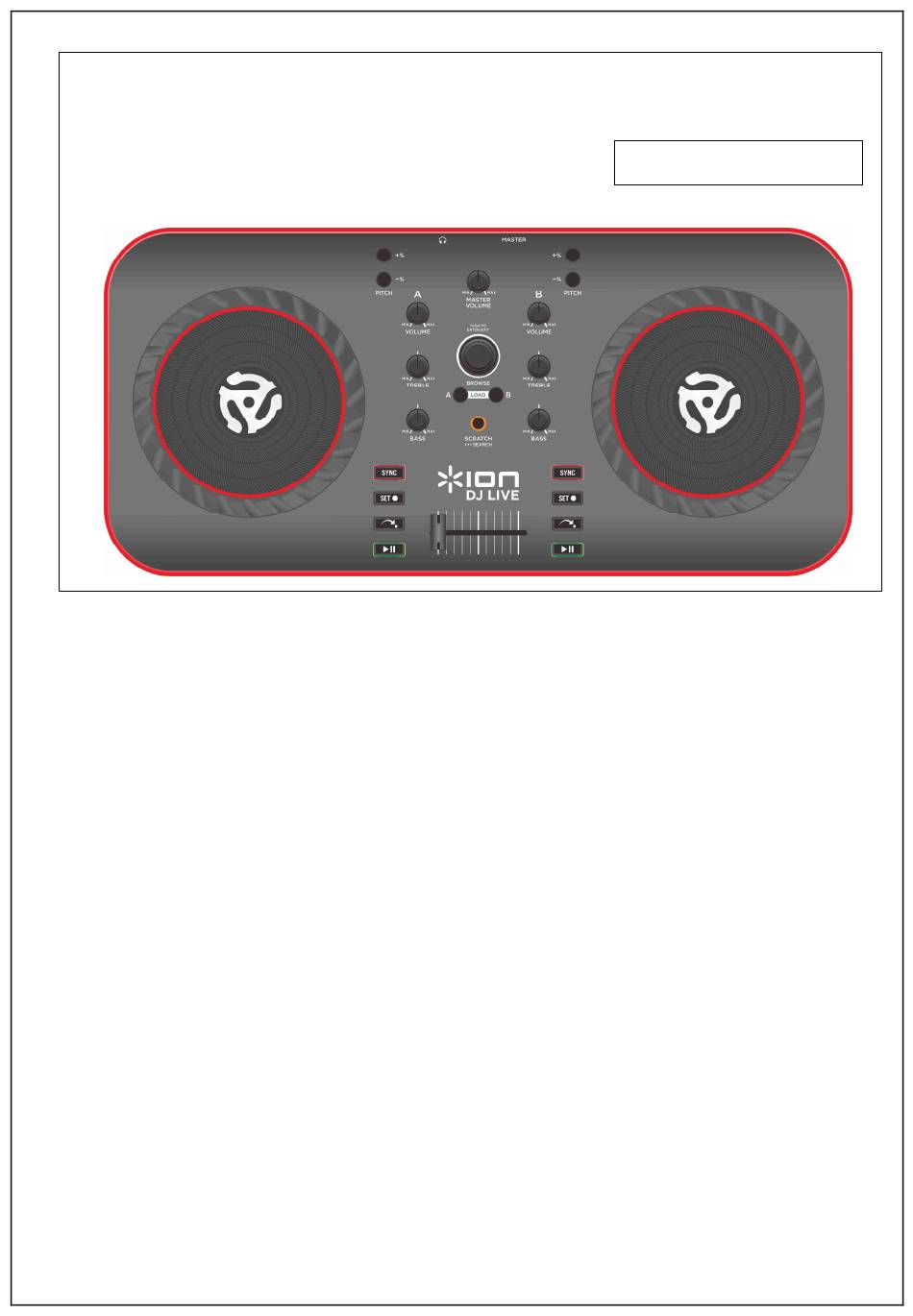

SERVICE MANUAL
MODEL: DJ LIVE
SPECIFICATION
FUNCTION
1.PITCH - ------------------------------Decrements pitch in software.
2.PITCH +------------------------------Increments pitch in software.
3.LOAD --------------------------------Loads track selected in software browser to the corresponding deck.
4.SYNC --------------------------------Automatically beat-matches the track on the corresponding deck to the music
playing on the other deck.
5.PLAY/PAUSE ----------------------Begins playback,pauses playback when pressed again.
6.SET CUE ----------------------------Sets Cue point.
7.CUE ----------------------------------Jumps back to cue point.
8.VOLUME ---------------------------Controls audio level on the deck.
9.TREBLE -----------------------------Adjusts high-end frequencies.
10.BASS -------------------------------Adjusts low-end frequencies.
11.CROSSFADER --------------------For scratching and blending music from the two decks.
12.SCRATCH/SEARCH -------------Toggles between scratch and pitch-bend/seek functionality for the two jog wheels.
13.MASTER VOLUME --------------Adjusts output volume.
14.BROWSE ---------------------------For scrolling through songs in the software browser.

Advertisement

loading

Summary of Contents for ION DJ LIVE

  • Page 1 SERVICE MANUAL MODEL: DJ LIVE SPECIFICATION FUNCTION 1.PITCH - ------------------------------Decrements pitch in software. 2.PITCH +------------------------------Increments pitch in software. 3.LOAD --------------------------------Loads track selected in software browser to the corresponding deck. 4.SYNC --------------------------------Automatically beat-matches the track on the corresponding deck to the music playing on the other deck.
  • Page 2: Disassembly Procedures

    DISASSEMBLY PROCEDURES 1. REMOVAL OF BOTTOM CHASSIS. (Fig. 1) (A).TAKE OUT THE 10 PCS SCREWS FROM THE BOTTOM CHASSIS. (Fig. 1) 2. REMOVAL OF MAIN PCB ASS’Y. (Fig. 2) (A).TAKE OUT THE 8 PCS KNOB AND 1 PC VR CAP FROM THE CABINET. (B).TAKE OUT THE 7 PCS SCREWS FROM THE MAIN PCB ASS’Y.
  • Page 6 iCUE3SION01 BOM DESCRIPTION LEVEL 0.1 BAGL-40A Clip 0.1 CA050810001 USB2.0 Cabel 1M A/mini B Type 0.1 CA050902602 USB 2.0 Cable 260mm mini B/Con 0.1 CN0100001013 Flat Cable GND Wire Black φ3. 0.1 CN0100002006 Flat Cable GND Wire Black φ3. 0.1 ERE75 E Ring 5mm 0.1 LAC22ION130 Serial Number Label...
  • Page 7 0.1 TWPC14C01101 Main PCB Assembly ..2 AL2-51-4401 TRANSISTOR 2N4401 NPN SOT-23 Q4~7 ..2 AL2-51-4403 TRANSISTOR 2N4403 PNP SOT-23 Q2,8,9,12,13 ..2 AL2-54-0138 Mosfet BSS138 N-CH SOT-23 ..2 AL2-54-6306 Mosfet FDC6306P P-CH SSOT-6 ..2 CS101J5003NPO CCAP SMD 100pF/50V 5% 0603 NPO C51,52,65,66 ..2 CS103K5003X7R CCAP SMD 0.01uF/50V 10% 0603 X7R C33~40,75,76...
  • Page 8 ..2 UHACM2012900-2P Chock 90 0.4A 2.0X1.2mm ..2 VRR10301701 VARIABLE 10KB VR1,2,5 ..2 VRR10301704 Poltertiomaeter Rotary Volume VR3,4,6,7 ..2 VRS10304531 Potentiometer Slide 10k 0B 45m ..2 XTM08000XA1 Crystal Oscillator 8MHZ 5*3.2m XTM1...
  • Page 9 WHEEL+3.3V SW+3.3V MBT4403 TOUCH IC8C 100K MBT4403 1N4148 ICSN74LVC3G14 KEY_D0 WHEEL+3.3V KEY_D1 DGND KEY_D2 KEY_D3 2SK1828 TOUCH-R 0.1uF 47pF PITCH-L+% SET-L PITCH-R+% SET-R 2SK1828 MODE 1N4148 1N4148 1N4148 1N4148 1N4148 K_SCAN0 TOUCH-R OUT1 OSC1 WHEEL+3.3V PITCH-L-% CUE-L PITCH-R-% CUE-R TOUCH-L OUT2 OSC2 DGND...
  • Page 10 D+3.3V D+5V L+5V TLV1117LV33 A+3.3V 100K Vout SW+3.3V RESET MBT4403 VR+3.3V FDC6306P 4.7uF 0.1uF 4.7uF 0.1uF BKGD 0.1uF WHEEL+3.3V D+3.3V A+3.3V 0.1uF 0.1uF MCF51JF128VLH DGND AGND 47.5K 47.5K 47.5K(DNS) PTC5/UART0_TX MUTE PTC4/UART0_RX AK4346-RST 0.1uF LED1 SYNC-L A+3.3V PTC6/I2C0_SCL I2S0_MCLK/I2S0_CLKIN MCLK DGND LED2 SYNC-R...
