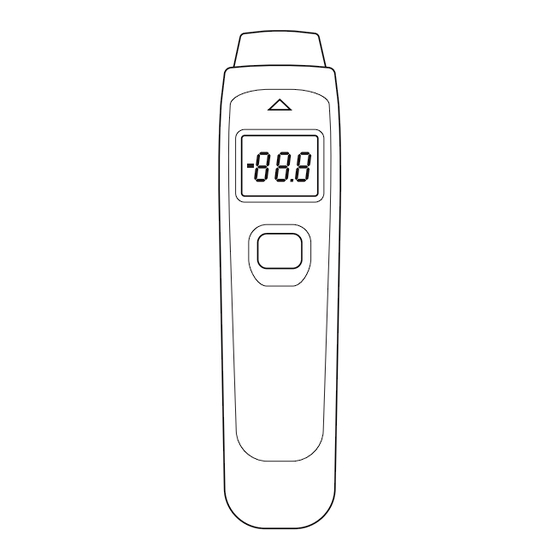

Greenlee THH-100 Instruction Manual

Infrared thermometer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D'INSTRUCTIONS
THH-100
Infrared
Thermometer
Termómetro
infrarrojo
Thermomètre
infrarouge
Read and understand all of the
instructions and safety information in
this manual before operating or
servicing this tool.
Lea y entienda todas las instrucciones
y la información sobre seguridad que
aparecen en este manual, antes de
manejar esta herramienta o darle
mantenimiento.
Lire attentivement et bien comprendre
toutes les instructions et les
informations sur la sécurité de ce
manuel avant d'utiliser ou de procéder à
l'entretien de cet outil.
999 5163.0
© 2004 Greenlee Textron Inc.
4/04

Advertisement

Table of Contents
loading

Related Manuals for Greenlee THH-100

Summary of Contents for Greenlee THH-100

  • Page 1 Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d‘utiliser ou de procéder à l‘entretien de cet outil. 999 5163.0 © 2004 Greenlee Textron Inc. 4/04...

  • Page 2: Purpose Of This Manual

    This temperature instrument also includes laser sighting. The laser indicates the approximate center of the target area. Safety Safety is essential in the use and maintenance of Greenlee tools and equipment. This instruction manual and any markings on the tool provide information for avoiding hazards and unsafe practices related to the use of this tool.

  • Page 3: Important Safety Information

    SAFETY ALERT SYMBOL Read and understand this material before operating or servicing this equipment. Failure to understand how to safely operate this tool could result in an accident causing serious injury or death. THH-100...
  • Page 4 Important Safety Information Accuracy hazard: • Using this unit near equipment that generates electromagnetic interference can result in unstable or inaccurate readings. • Protect the unit against static electricity. Failure to observe these warnings could result in inaccurate readings that could lead to burns. Do not use this tool to measure body temperature.
  • Page 5 LASER LIGHT DO NOT STARE INTO BEAM CLASS 2 LASER Laser hazard: • Avoid laser exposure. • Do not point laser directly at eye or at reflective objects. Failure to observe these precautions may result in injury. THH-100...
  • Page 6 Identification 1. Temperature sensor 2. Laser 3. Display 4. Button 5. Battery compartment door 6. Battery compartment release 7. Celsius/ Fahrenheit selector Display Icons 8. Low battery indicator 9. Scan indicator 10. Celsius or Fahrenheit indicator 11. Temperature indicator 12. Hold indicator 13.

  • Page 7: Using The Features

    THH-100 Using the Features To change between Celsius and Fahrenheit: Press the battery compartment release and pull the door down. Set the switch to °C or °F. Close the door. Distance from Target Infrared thermometers measure the surface temperature of an object by sensing its emitted, reflected, and transmitted energy.
  • Page 8 Distance to Spot Size The distance to spot size is a ratio that provides the appropriate distance to the target. The ratio is stated in a nominal value for the focus distance, which is 750 mm (30") from the unit. Use the illustration shown here or the decal on the side of the unit to determine the distance-to-spot-size ratio for each application.

  • Page 9: Operation

    • If the unit still does not function as expected, send the unit to Greenlee for repair. Refer to the instructions under the Warranty. 3. Point the temperature sensor at the object to be measured.

  • Page 10: Typical Measurements

    Typical Measurements Electronics Power Distribution HVAC • Minimum width of line is 25 mm (1") for accurate reading • Non-insulated line...
  • Page 11 Emissivity is the ability of an object to emit infrared energy. Most objects or surfaces have an emissivity value of about 0.95. This is the preset emissivity value of the THH-100. Some objects, such as polished or shiny metallic surfaces, may have much lower emissivity.
  • Page 12 Emissivity (cont’d) Common Emissivities Material Aluminum Asbestos Asphalt Basalt Brass* Brick Carbon Ceramic Concrete Copper* Dirt Food (frozen) Food (hot) Glass (plate) Iron* Lead* Limestone Paint Paper Plastic** Rubber Sand Snow Steel* Textiles Water Wood*** * oxidized ** opaque, over 0.51 mm (0.0020") thick *** natural Emissivity 0.30...

  • Page 13: Specifications

    Altitude: 2000 m (6500') maximum Storage Conditions: –10 °C to 60 °C (14 °F to 140 °F),* < 75% relative humidity Remove battery. Battery: Two 1.5 V AAA * For improved accuracy, allow unit 30 minutes to adjust to large change in temperature. THH-100...

  • Page 14: Maintenance

    Maintenance Instrument damage hazard: • Do not attempt to repair this unit. It contains no user- serviceable parts. • Do not expose the unit to extremes in temperature or high humidity. Refer to “Specifications.” Failure to observe these precautions may result in injury and may damage the unit.

  • Page 15: Acerca De La Seguridad

    THH-100 Descripción El termómetro infrarrojo modelo THH-100 de Greenlee es un sensor de temperatura de bolsillo. La capacidad de medición no intrusiva de esta unidad representa un método más seguro y rápido que otros, y es adecuada para verificar la temperatura en superficie de interruptores automáticos, motores, equipo...

  • Page 16: Importante Información Sobre Seguridad

    Importante Información sobre Seguridad Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar o prevenir ese riesgo.
  • Page 17 ATENCIÓN RADIACIÓN LÁSER – NO FIJE LA MIRADA EN EL HAZ DE LUZ SALIDA < 1 mW LONGITUD DE ONDA 630-670 nm PRODUCTO LÁSER DE CLASE II THH-100 CUMPLE CON LA NORMATIVA FDA CFR SUBCAPÍTULO J...
  • Page 18 Importante Información sobre Seguridad < 1 mW/630–670 nm IEC 60950 IEC 60825 Peligro de daño al instrumento: • No intente reparar esta unidad, ya que contiene partes que deben recibir mantenimiento por parte de un profesional. • No exponga la unidad a ambientes de temperatura extrema o altos niveles de humedad.
  • Page 19 8. Indicador de pila baja 9. Indicador de barrido 10. Indicador de grados Celsio o Fahrenheit 11. Indicador de temperatura 12. Indicador de Retención de datos en pantalla 13. Indicador de polaridad Símbolos en las unidades Estas unidades emiten radiación láser. THH-100...
  • Page 20 Cómo utilizar las distintas funciones Para cambiar de grados Celsio a Fahrenheit: Oprima el botón de liberación del compartimiento de la pila y tire de la puerta hacia abajo. Ajuste el interruptor en °C o °F. Cierre la puerta. Distancia entre el sensor y el objetivo Los termómetros infrarrojos miden la temperatura de la superficie de cualquier objeto captando la energía que éste emite, refleja o transmite.
  • Page 21 (D:S) al punto de enfoque es 6:1. D:S = 6:1 al punto de enfoque 50 a 300 2 a 12 83 a 500 3,3 a 20 Diámetro nominal del punto de concentración con energía al 90% 133 a 800 5 a 30 THH-100...

  • Page 22: Operación

    • Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada. Consulte las instrucciones en la sección “Garantía”. 3. Apunte el sensor de temperatura al objeto cuya temperatura desea medir.
  • Page 23 Mediciones más comunes Electrónica Distribución de energía Equipo de calefacción y aire acondicionado • El espesor mínimo de la línea es 25 mm (1 pulg.) para una lectura exacta. • Línea no aislada THH-100...
  • Page 24 La mayoría de los objetos o superficies tienen un valor de emisividad de aproximadamente 0,95. Este es el valor de emisividad preestablecido de la unidad THH-100. Ciertos objetos, tales como las superficies metálicas brillantes o pulidas cuentan con una emisividad mucho menor. Cuando se utiliza una termómetro infrarrojo para medir la temperatura de...
  • Page 25 Aceite Pintura Papel Plástico** Caucho Arena Nieve Acero* Textiles Agua Madera*** * oxidado ** opaco, más de 0,51 mm (0,0020 pulg.) de espesor *** natural THH-100 Emisividad 0,30 0,95 0,95 0,70 0,50 0,90 0,85 0,95 0,95 0,95 0,94 0,90 0,93...

  • Page 26: Especificaciones

    Especificaciones Pantalla: de cristal líquido (LCD), de tres dígitos (resolución máxima de 99,9 puntos) Tiempo de respuesta: 500 milisegundos, 95% respuesta Escala de temperatura objetivo: -18°C a 315°C (0°F a 600°F) Respuesta espectral: 7 a 14 µm Precisión: ± 2,5% de lectura o ± 2,5°C (± 5°F), el que sea mayor Reproducibilidad: ±...

  • Page 27: Mantenimiento

    2. Con un cepillo de cerdas de camello, retire cuidadosamente cualquier residuo. 3. Limpie la superficie cuidadosamente con un hisopo de algodón humedecido con agua. Nota: ¡No utilice solventes! Alojamiento Limpie periódicamente el alojamiento utilizando un paño húmedo y detergente suave; no utilice abrasivos ni solventes. THH-100...

  • Page 29: Dessein De Ce Manuel

    Toutes les spécifications sont nominales et peuvent changer avec l’amélioration de la conception. Greenlee Textron Inc. ne peut être tenue responsable des dommages résultant d’une application inappropriée ou d’un mauvais usage de ses produits.

  • Page 30: Consignes De Sécurité Importantes

    Consignes de sécurité importantes Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci-dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique comment empêcher le danger.
  • Page 31 ATTENTION RADIATION LASER – NE PAS REGARDER DANS LE FAISCEAU SORTIE < 1 mW LONGUEUR D’ONDE 630 - 670 nm PRODUIT LASER DE CLASSE II THH-100 RESPECTE LE SOUS- CHAPITRE J, 21 CFR DE LA FDA...
  • Page 32 Consignes de sécurité importantes < 1 mW/630–670 nm IEC 60950 IEC 60825 Risque de dommages à l’instrument : • Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée. • Ne pas exposer l’appareil à des températures ou à une humidité...
  • Page 33 Icônes de l’afficheur 8. Indicateur de pile faible 9. Indicateur de balayage 10. Indicateur de degrés Celsius ou Fahrenheit 11. Indicateur de température 12. Indicateur de maintien 13. Indicateur de polarité Symboles apparaissant sur l’appareil Cet appareil émet une radiation laser. THH-100...

  • Page 34: Utilisation Des Fonctions

    Utilisation des fonctions Pour alterner entre Celsius et Fahrenheit et vice versa : Appuyer sur le déclencheur de dégagement du compartiment à pile et abaisser la porte. Placer l’interrupteur sur °C ou °F. Fermer la porte. Distance de la cible Les thermomètres à...
  • Page 35 D : S = 6 : 1 au point de focalisation 50 à 300 2 à 12 83 à 500 3,3 à 20 Diamètre de la surface nominale à 90 % de l’énergie 133 à 800 5 à 30 THH-100...
  • Page 36 • Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il soit réparé. Se reporter aux instructions de la garantie. 3. Pointer la sonde de température vers l’objet à mesurer.
  • Page 37 Mesures types Matériel électronique Distribution d’énergie CVCA • La largeur minimale de la ligne est de 25 mm (1 po) pour permettre une lecture précise • Ligne non isolée THH-100...
  • Page 38 La plupart des objets ou des surfaces ont une valeur d’émissivité d’environ 0,95. Cette valeur est pré-réglée pour le THH-100. Certains objets, comme des surfaces métalliques polies ou brillantes, peuvent émettre moins de chaleur. Mesurer de tels objets avec un thermomètre infrarouge produit des lectures erronées.
  • Page 39 Plomb* Pierre calcaire Huile Peinture Papier Plastique** Caoutchouc Sable Neige Acier* Textiles Bois*** * oxydé ** opaque, sur 0,51 mm (0,0020 po) d’épaisseur *** naturel THH-100 Emissivité 0,30 0,95 0,95 0,70 0,50 0,90 0,85 0,95 0,95 0,95 0,94 0,90 0,93...

  • Page 40: Spécifications

    Spécifications Afficheur : ACL à 3 chiffres (affichage maximum de 99,9) Temps de réponse : 500 millisecondes, réponse de 95 % Plage de température : -18 °C à 315 °C (0 °F à 600 °F) Réponse spectrale : 7 à 14 µm Précision : ±...

  • Page 41: Entretien

    3. Essuyer avec soin la surface avec un coton- tige imbibé d’eau. Ne pas utiliser de solvants! Boîtier Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne pas utiliser de produits abrasifs ou de solvants. THH-100...
  • Page 43 Lifetime Limited Warranty Greenlee Textron Inc. warrants to the original purchaser of these goods for use that these products will be free from defects in workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same terms and conditions contained in Greenlee Textron Inc.’s standard one-year limited warranty.
  • Page 44 Nacional de Normas y Tecnologías (National Institute for Standards and Technology [NIST]). Certificat de conformité Greenlee Textron Inc. est certifiée selon ISO 9000 (2000) pour nos Systèmes de gestion de la qualité. L’instrument ci-inclus a été vérifié et/ou étalonné avec des moyens de mesure raccordés aux étalons du National...
