Operating Instructions
GB
RS
English, 1
Русский, 11

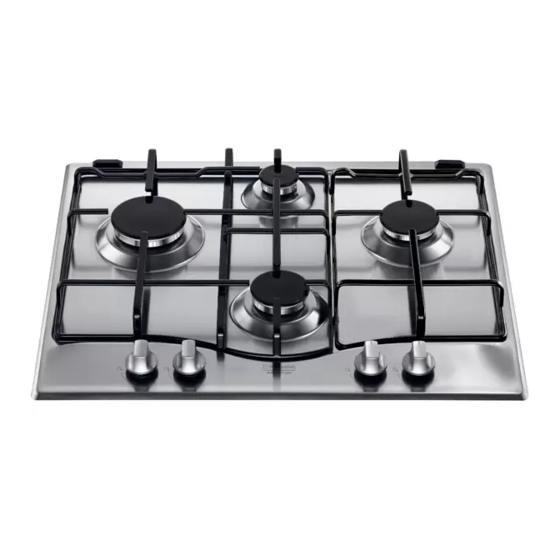

7HPC 640 /HA
7HPC 640 X/HA
7HPC 640 GH/HA
7HPC 631 /HA
7HPC 631 X/HA
7HPC 640N /HA
7HPC 640N GH/HA
7HPC 640N X /HA
PC 640N /HA
PC 640N X/HA
7HPC 640 T GH /HA
7HPC 640 T R /HA
7HPC 640 T X /HA
GPC 64 T R GH RU/HA
GPC 64 T R GH RU/HA
GPC 64 R GH RU/HA
GPC 64 R GH RU/HA
GPC 64 N X RU/HA
GPC 64 N GH RU/HA
GPC 64 N RU/HA
Contents
Installation, 2-5
Troubleshooting, 10
HOB
GB
1
Advertisement
Table of Contents
Related Manuals for Ariston 7HPC 640/HA
Summary of Contents for Ariston 7HPC 640/HA
-
Page 1: Table Of Contents
Operating Instructions Contents Installation, 2-5 Positioning Electrical connection Gas connection English, 1 Русский, 11 Data plate Burner and nozzle specifications Description of the appliance, 6 Overall view Start-up and use, 7 Practical advice on using the burners Precautions and tips, 8 General safety Disposal 7HPC 640 /HA... -
Page 2: Installation
Installation ! Before operating your new appliance please read this also be equipped with vents to allow gas to escape in the instruction booklet carefully. It contains important information event of a leak. As a result LPG cylinders, whether for safe use, installation and care of the appliance. partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level ! Please keep these operating instructions for future... -
Page 3: Electrical Connection
Front Connecting the supply cable to the mains Install a standardised plug corresponding to the load indicated on the data plate. The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. - Page 4 There is an adjustable L-shaped pipe fitting on the appliance supply ramp and this is fitted with a seal in order to prevent leaks. The seal must always be replaced after rotating the pipe fitting (seal provided with appliance). The gas supply pipe fitting is a threaded 1/2 gas cylindrical male attachment.
-
Page 5: Data Plate
Burner and nozzle specifications Table 1 Liquid Gas Natural Gas Burner Diameter Thermal Thermal By-pass Nozzle Flow* Thermal Nozzle Flow* power power 1/100 1/100 (g/h) power 1/100 (l/h) (p.c.s.*) (p.c.s.*) (p.c.s.*) (mm) Reduced Nominal (mm) (mm) Nominal (mm) Fast (R) 0.70 3.00 3.00... -
Page 6: Description Of The Appliance
Description of the appliance Overall view GAS BURNERS Support Grid for COOKWARE Control Knobs for GAS BURNERS SAFETY DEVICES * Ignition for GAS BURNERS * • GAS BURNERS differ in size and power. Use the • GAS BURNER ignition* enables a specific burner to be lit automatically. -
Page 7: Start-Up And Use
Start-up and use Practical advice on using the burners ! The position of the corresponding gas burner or electric hotplate* is shown on every knob. To ensure the burners operate efficiently: Gas burners Each burner can be adjusted to one of the following •... -
Page 8: Precautions And Tips
Precautions and tips ! This appliance has been designed and manufactured • Do not leave the electric hotplate switched on without in compliance with international safety standards. The a pan placed on it. following warnings are provided for safety reasons and •... -
Page 9: Maintenance And Care
Maintenance and care Switching the appliance off Gas tap maintenance Disconnect your appliance from the electricity Over time, the taps may become jammed or difficult supply before carrying out any work on it. to turn. If this happens, the tap must be replaced. ! This procedure must be performed by a Cleaning the appliance qualified technician authorised by the... -
Page 10: Troubleshooting
Troubleshooting It may happen that the appliance does not function properly or at all. Before calling the service centre for assistance, check if anything can be done. First, check to see that there are no interruptions in the gas and electrical supplies, and, in particular, that the gas valves for the mains are open. - Page 11 Руководство по эксплуатации ВАРОЧНАЯ ПАНЕЛЬ Содержание Монтаж, 12-15 Расположение Электрическое подключение Подсоединение к газопроводу Русскии,11 English, 1 Характеристики конфорок и форсунок Описание изделия, 16 Общии вид Включение и эксплуатация, 17 Практические рекомендации по эксплуатации электрических конфорок Паспортная табличка Предосторожности и рекомендации, 18 Общие...
- Page 12 Установка ! Важно сохранить данное руководство для его тяжелее воздуха и следовательно застаивается последующих консультации. В случае продажи, передачи внизу. По этои причине помещения, в которых изделия или при переезде на новое место жительства установлены баллоны с СНГ (сжиженным необходимо проверить, чтобы руководство оставалось натуральным...
- Page 13 Электрическое подключение Схема крепления крюков Варочные панели, оснащенные трехполярным сетевым кабелем, расчитаны на функционирование с переменным током с напряжением и частотои электропитания, указанными на паспортнои табличке (расположеннои снизу варочнои панели). Провод заземления сетевого кабеля имеет желто-зеленыи цвет. В случае установки Монтаж...
- Page 14 случае несоответствия выполнить операции, описанные в Замена форсунок тройной конфорки параграфе «Настроика на различные типы газа». В случае 1. снимите решетки и выньте конфорки из своих гнезд. использования сжиженного газа из баллона использовать Конфорка состоит из двух отдельных частей (см. схемы); регуляторы...
- Page 15 Характеристики конфорок и форсунок Таблица 1 Сжиженный газ Природный газ Kонфорка Диаметр Теплотворная Байпас Форсунка Расход* Форсунка Расход* Форсунка Расход* (мм) способность 1/100 1/100 г/час 1/100 л/час 1/100 л/час кВт (p.c.s.*) (mm) Номин. Сокращ. (mm) (mm) (mm) Быстрая 3.00 0.70 132 (H) (Большая)(R) Быстрая...
- Page 16 Описание изделия Общии вид g=?,2…% 3“2!%L“2"% * q" = ƒ=›, =…, =ƒ%"/L *%…-%!%* * • ГАЗОВЫЕ КОНФОРКИ имеют разную мощность и • Свеча зажигания ГАЗОВЫХ КОНФОРОК* для размер. Выберите конфорку, наиболее автоматического зажигания нужной конфорки. соответствующую диаметру используемой посуды. • УСТРОЙСТВО БЕЗОПАСНОСТИ* при случайном •...
- Page 17 Включение и эксплуатация Практические советы по ! На каждои рукоятке показано положение соответствующеи конфорки на варочнои панели. эксплуатации газовых горелок Газовые конфорки Для максимальнои отдачи изделия следует помнить: При помощи соответствующего регулятор можно • для каждои конфорки используите подходящую посуду выбрать...
- Page 18 Предосторожности и рекомендации ! Изделие спроектировано и изготовлено в соответствии • В случае неисправности категорически запрещается с международными нормативами по безопасности. открывать внутренние механизмы изделия с целью Необходимо внимательно прочитать настоящие их самостоятельного ремонта. Обращаитесь в предупреждения, составленные в целях вашеи Центр...
- Page 19 Техническое обслуживание и уход Обесточивание изделия Уход за рукоятками газовои варочнои панели Перед началом какои-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания. Со временем рукоятки варочнои панели могут заблокироваться или вращаться с трудом, поэтому потребуется произвести их внутреннюю чистку и замену Чистка...
- Page 20 Неисправности и методы их устранения 02/2012 - 195097194.01 XEROX FABRIANO Если ваш холодильник не работает. Прежде чем обратиться в Центр Сервисного обслуживания, проверьте, можно ли устранить неисправность, используя рекомендации, приведенные в следующем перечне. Возможные причины / Методы Аномалии устранения: Форсунки газовои конфорки засорились. Конфорка...
