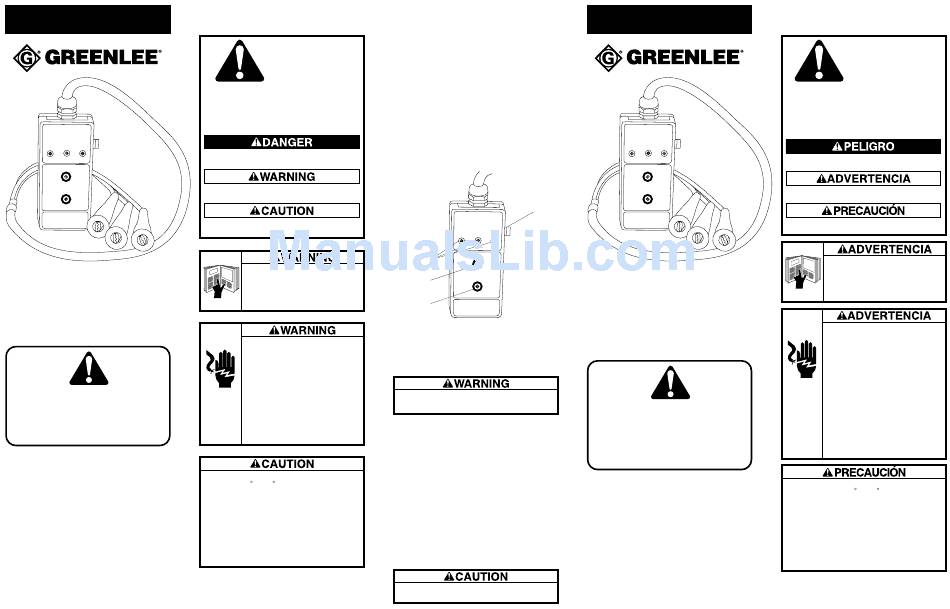

INSTRUCTION MANUAL
5707
HEAVY DUTY
PHASE SEQUENCE
INDICATOR
Read and understand this material before
operating or servicing this tool. Failure to
understand how to safely operate this tool
could result in an accident causing serious
injury or death.
999 9581.6 IM 1053 REV 2 12/97
© 1997 Greenlee Textron
Description
The 5707 Heavy Duty Phase Sequence Indicator will indicate
the presence and phase sequence of 3-phase power, to ensure
correct wiring.
Purpose
This instruction manual is intended to familiarize operators
with the safe operation of the Greenlee 5707 Heavy Duty Phase
Sequence Indicator.
IMPORTANT SAFETY
INSTRUCTIONS
SAFETY ALERT
SYMBOL
The symbol above is used to call your attention to instruc-
tions concerning your personal safety. Watch for this symbol.
It points out important safety precautions. It means
"ATTENTION! Become alert! Your personal safety is
involved!" Read the message that follows and be alert to
the possibility of personal injury or death.
Immediate hazards which, if not avoided, WILL result in
severe personal injury or death.
Hazards or unsafe practices which, if not avoided, COULD
result in severe personal injury or death.
Hazards or unsafe practices which, if not avoided, COULD
result in minor personal injury or property damage.
A person who has not read and does not
understand all operating instructions is not
qualified to operate this tool.
Failure to read and understand safety
instructions may result in injury or death.
• Electric shock hazard. Contact with live
circuits can result in severe injury or death.
• Do not use the test instrument if it is wet
or damaged. Electric shock can result.
• Do not connect the leads to more than
700 VAC. Electric shock can result.
• Do not open the case while the test leads
are connected to the circuit or while the
test instrument is ON. Electric shock or
damage to the device can result.
Failure to observe these warnings can result
in severe injury or death.
• Do not expose this test instrument to high temperature
(more than 135 F or 57 C) or high humidity (more than
80% relative humidity). Failure to observe this precaution
can result in damage to the instrument.
• Do not attempt to repair this test instrument. It contains
no user-serviceable parts.
• Remove the battery when storing the test instrument for
more than seven (7) days. Battery leakage may damage
the test instrument.
Failure to observe these precautions can result in injury and
can damage the instrument.
SAVE THESE INSTRUCTIONS
Additional copies of this manual are available
upon request at no charge.
Specifications
Application: ........................................................ 3-Phase Circuits
Phase Indication: ..................................................... 100V – 700V
Test Current: ................................................ 8 mA on each phase
Phase Sequence: ........................................................ 70V – 700V
Frequency Range: .................................................. 40 Hz – 60 Hz
Features
1. Test Button: Turns on the phase sequence side of the test
instrument
2. Phase Indicator LED's: Indicate the presence of each phase
of power.
3. CORRECT LED: Indicates correct 3-phase wiring
4. INCORRECT LED: Indicates incorrect 3-phase wiring
1
2
3
4
Operation
1. Disconnect and lock out power.
Do not connect the leads to more than 700 VAC. Electric
shock can result.
2. Connect the leads to the 3-phase circuit. Apply power.
3. Press the Test Button. All three Phase Indicator LED's should
illuminate.
Note: If all three of the Phase Indicator LED's do not
illuminate, shut off and lock out the power. Have
the wiring corrected by a qualified electrician.
Note: One of the Phase Sequence LED's should be lit. If the
CORRECT LED is lit, the phases have been correctly
identified. If the INCORRECT LED is lit, disconnect
and lock out power. Switch any two leads, apply
power and retest.
4. Disconnect power to the circuit. Disconnect the test
instrument from the circuit. Apply power to the circuit.
Maintenance
Keep the test instrument clean and dry. Replace leads that are
worn or damaged.
Do not attempt to repair this test instrument.
It contains no user-serviceable parts.
MANUAL DE INSTRUCCIONES
5707
INDICADOR DE
SECUENCIA DE
FASES PARA
SERVICIO PESADO
Lea y entienda este documento antes de
manejar o dar servicio a este equipo.
Utilizarlo sin comprender cómo manejarlo
de manera segura podría ocasionar un
accidente, y como resultado de éste, graves
lesiones o incluso la muerte.
999 9581.6 IM 1053 REV 2 3/98
© 1998 Greenlee Textron
Descripción
El Indicador de secuencia de fases para servicio pesado modelo
5707 le indicará la presencia de tres fases de potencia, así como
su secuencia, a fin de garantizar que el cableado realizado sea
correcto.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a
los operadores con el funcionamiento del Indicador de secuencia
de fases para servicio pesado modelo 5707 de Greenlee.
IMPORTANTES INSTRUCCIONES
SOBRE SEGURIDAD
SÍMBOLO DE
ALERTA SOBRE
SEGURIDAD
Este símbolo se utiliza para llamar su atención hacia las
instrucciones sobre seguridad personal. Ponga atención
cuando lo vea ya que le indica importantes precauciones que
debe tomar para su propia seguridad. Significa: "¡ATENCIÓN!
¡Póngase alerta o podría atentar contra su propia
seguridad!" Lea el mensaje que aparece enseguida y esté
consciente de que puede sufrir lesiones o incluso la muerte.
Peligro inmediato que, de no evitarse, OCASIONARÁ graves
lesiones personales o la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PODRÍAN
ocasionar graves lesiones personales o la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PODRÍAN
ocasionar lesiones de menor gravedad o daño a la propiedad.
La persona que no haya leído o no comprenda
estas instrucciones de operación no estará
calificada para manejar esta herramienta.
De no leerse y entenderse estas instrucciones
podrían ocurrir lesiones personales o incluso
la muerte.
• Peligro de electrocución: El contacto con
circuitos activados puede ocasionar graves
lesiones o incluso la muerte.
• No utilice este instrumento de verificación
si se encuentra mojado o dañado; de lo
contrario podría electrocutarse.
• No conecte los cables de prueba a más de
700V de CA; de lo contrario podría
electrocutarse.
• No abra la caja del instrumento de
verificación mientras los cables de prueba
estén conectados al circuito ni mientras el
instrumento se encuentre ENCENDIDO
(ON); de lo contrario podría electrocutarse
o dañar el aparato.
De no observarse estas precauciones
podrían ocurrir graves lesiones personales o
incluso la muerte.
• No exponga este instrumento de verificación a altas
temperaturas (más de 57 C o 135 F) ni a altos niveles de
humedad (más de 80% de humedad relativa); de no
observarse esta precaución el aparato podría dañarse.
• No intente reparar este instrumento de verificación ya que
contiene piezas que deben recibir mantenimiento por parte
de un profesional.
• Si no va a utilizar este instrumento por más de siete (7)
días, sáquele las pilas antes de guardarlo. Si las pilas
gotean, el aparato podría dañarse.
De no observarse estas precauciones podrían ocurrir graves
lesiones personales o incluso la muerte.
GUARDE ESTAS INSTRUCCIONES
Puede solicitar copias adicionales de este manual
de manera gratuita, previa solicitud.
