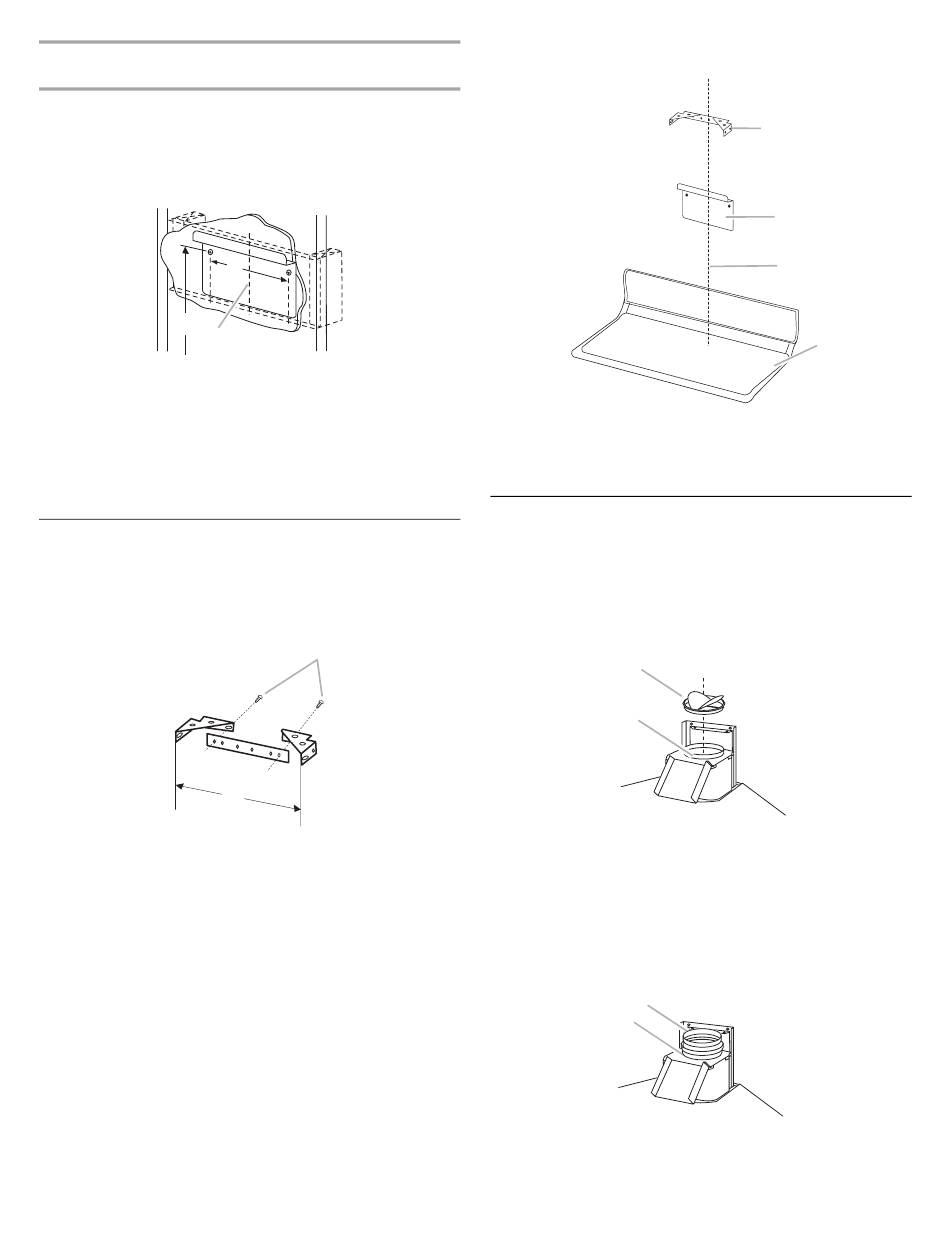

Installation avec colombage mural de bois - Style 2
(option disponible avant la pose des panneaux de gypse)
1. Construire le cadre mural en bois de façon à ce qu'il soit en
affleurement avec la surface intérieure des poteaux de
colombage du mur. Le cadre doit être centré au-dessus de
l'emplacement d'installation. La hauteur du cadre doit
permettre de fixer la bride de montage au cadre en
respectant les dimensions indiquées.
B
C
A. 5¹⁄₁₆" (12,9 cm)
B. 38 ¹⁄₁₆" à 44¹⁄₁₆"" (96,7 cm à 111,9 cm)
au-dessus de la table de cuisson
C. Axe central
2. Après la pose des panneaux de gypse, percer deux avant-
trous de ⁵⁄₃₂" (4 mm).
3. Fixer la bride de montage sur le cadre avec deux vis de
montage de 4,8 x 38 mm (tête bombée).
Installation de la bride de montage du
cache-conduit
1. Installer la bride de montage du cache-conduit : fixer les 2
brides latérales sur la bride longue avec les 2 vis à tête plate
fournies. Ajuster la largeur externe tel qu'illustré.
A. Vis à tête plate de 3,9 x 5,7 mm
B. 9¹³⁄₁₆" (24,9 cm)
2. Centrer la bride de montage directement au-dessus de
l'emplacement de la hotte de cuisinière.
3. Percer deux avant-trous de ⁵⁄₁₆" dans le panneau de gypse
pour les chevilles d'ancrage.
4. Installer les chevilles d'ancrage.
A
A
B
5. Fixer la bride de montage du cache-conduit sur le plafond -
utiliser deux vis de 4,8 x 38 mm (tête bombée).
A. Bride de montage du cache-conduit
B. Bride de montage de la hotte
C. Axe central
D. Surface de la table de cuisson
Préparation de la hotte de cuisinière
REMARQUE : Enlever le film de plastique des surfaces
extérieures de la hotte et des sections du conduit décoratif avant
l'installation finale.
Installation avec décharge à l'extérieur
Installer le clapet anti-reflux sur le raccord de conduit de la hotte
de cuisinière.
A
B
A. Clapet anti-reflux
B. Raccord de conduit
Installation sans décharge à l'extérieur (recyclage)
Le clapet anti-reflux fourni avec la hotte n'est pas nécessaire
pour une installation avec recyclage. Installer le raccord
d'adaptation de 5" (12,7 cm) à 6" (15,2 cm) fourni avec
l'ensemble Filtre à charbon (pièce numéro 8212566). Voir la
section "Assistance ou service" pour placer une commande.
A
B
A. Raccord d'adaptation 5" (12,7 cm) à 6" (15,2 cm)
B. Collerette du ventilateur
A
B
C
D
