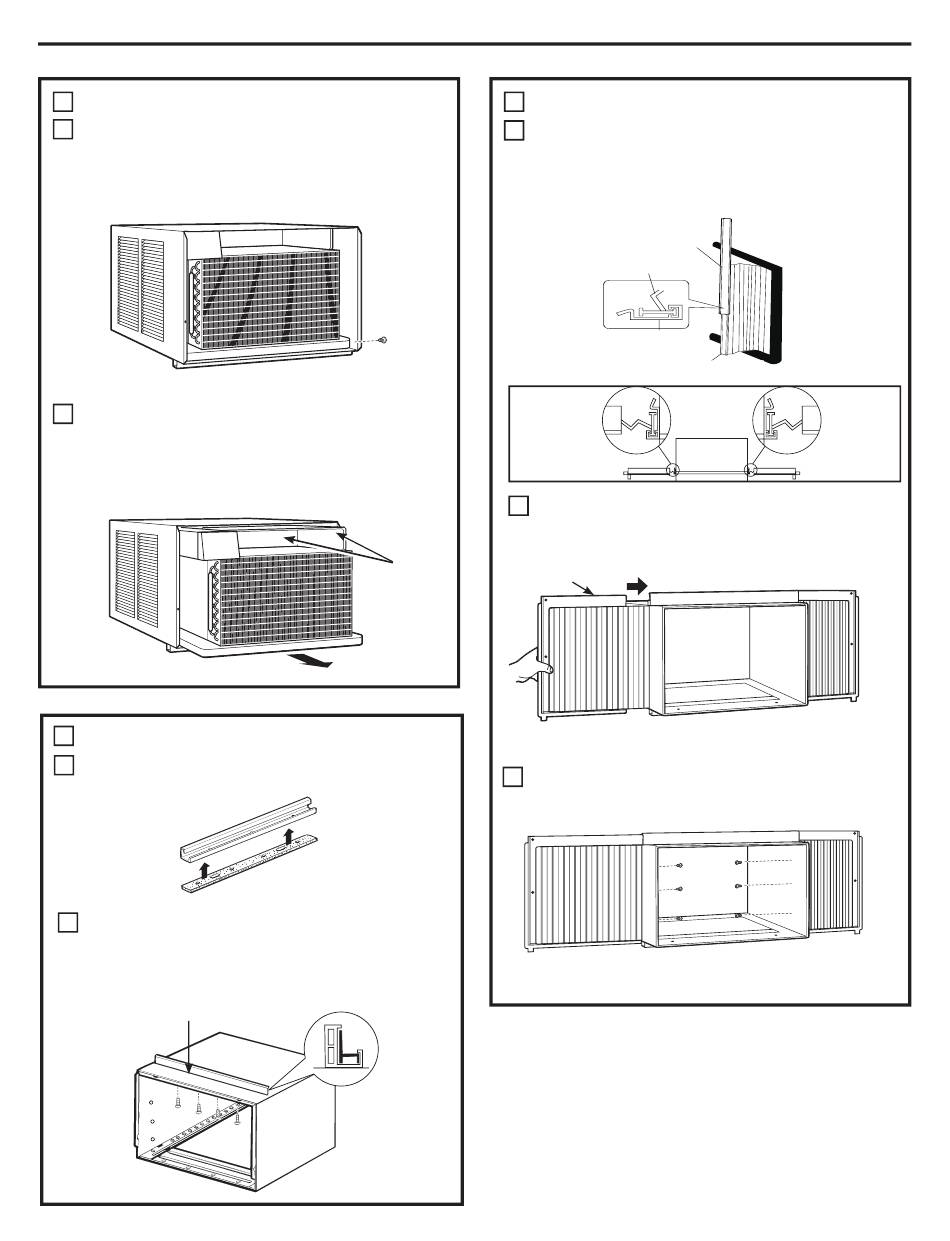

PREPARE EL ACONDICIONADOR DE AIRE
3
Quite los tornillos de cada lado de la carcasa .
E
Consérvelos en una ubicación segura .
NOTA: Asegúrese de guardar estos
tornillos. Los necesitará más adelante en la
instalación.
Quite y conserve el tornillo de cable a tierra .
F
Deslice el acondicionador de aire de la carcasa
tomando la manija de la bandeja inferior y
tirando hacia adelante mientras se sujeta la
carcasa . No tire o levante el área de descarga
de poliestireno
PREPARE LA CARCASA
4
Sujete la junta del riel superior a la parte
A
inferior del riel superior .
B
Instale el riel de montaje superior con 4 tornillos
tipo A desde la parte interior de la carcasa .
Presione firmemente para introducir los tornillos
dentro de la junta y a través del riel de montaje
superior .
Top mounting rail
Instrucciones de instalación
FRENTE
No tire o
levante
esta zona
porque
pueden
provocarse
daños a la
unidad.
FRENTE
PREPARE LA CARCASA
4 4
Deslice cada soporte por el extremo de cada
C
panel correspondiente . La figura muestra la
orientación de cada panel de acordeón y junta de
soporte lateral relativos a la caja desde una vista
superior de la unidad .
Soporte lateral
Panel para cubrir la ventana
WINDOW FILLER PANEL
Soporte lateral
SIDE RETAINER
Panel para cubrir la ventana
Deslice los paneles de acordeón de izquierda a
D
derecha sobre los rieles de montaje superior e
inferior .
Izquierdo superior
Riel de montaje inferior
Adjunte los soportes laterales a la caja usando 6
E
tornillos tipo A .
46
SIDE RETAINER
WINDOW FILLER PANEL
Derecho superior
