Two-stage snow thrower
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Safety • Assembly • Operation • Adjustments • Maintenance • Troubleshooting • Parts Lists • Warranty

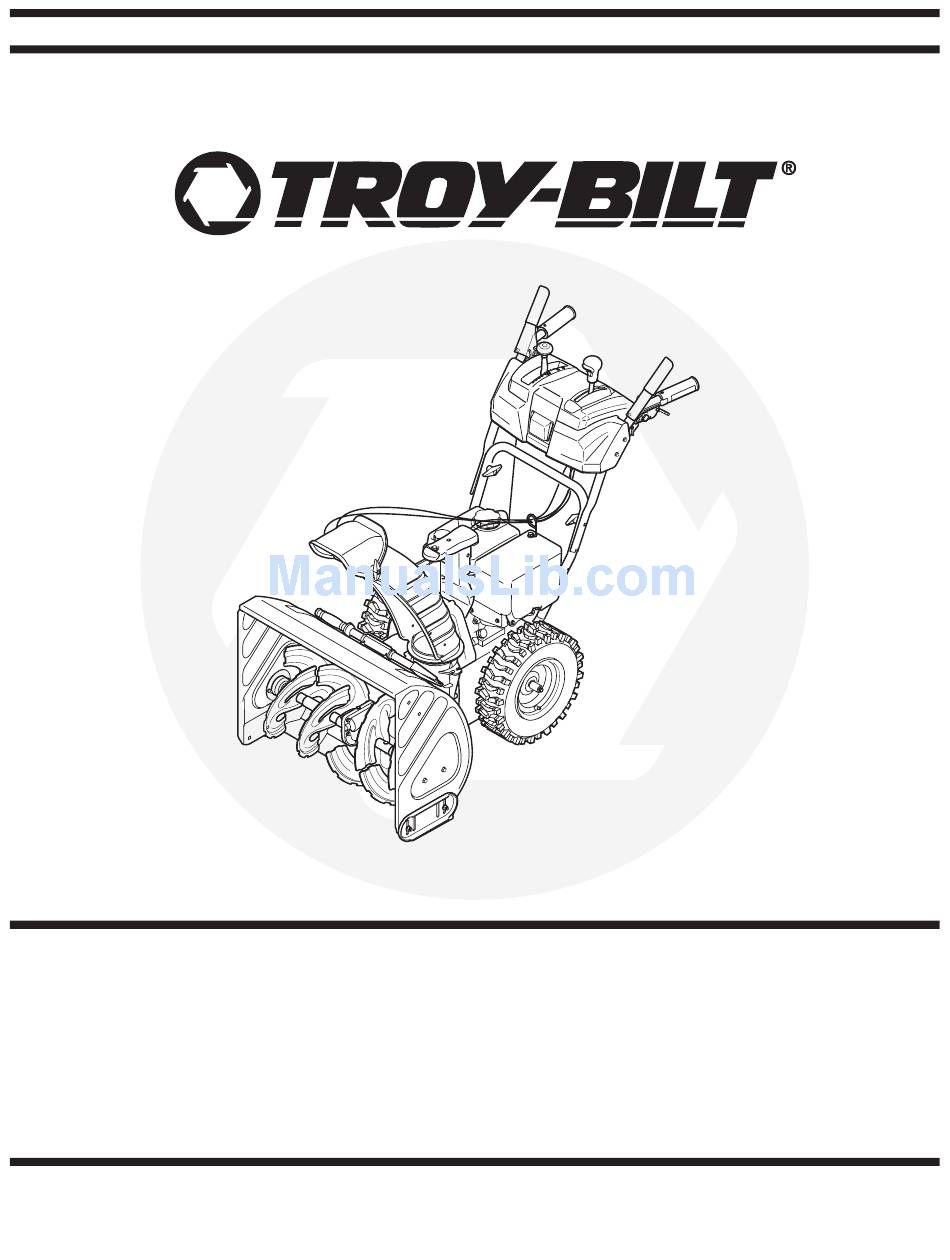

OPERATOR'S MANUAL
www.troybilt.ca
Two-Stage Snow Thrower
IMPORTANT:
READ SAFETY RULES AND
INSTRUCTIONS CAREFULLY
BEFORE OPERATION
769-04207
P. O. Box 1386, KITCHENER, ONTARIO N2G 4J1
PRINTED IN U.S.A.
7/8/08
