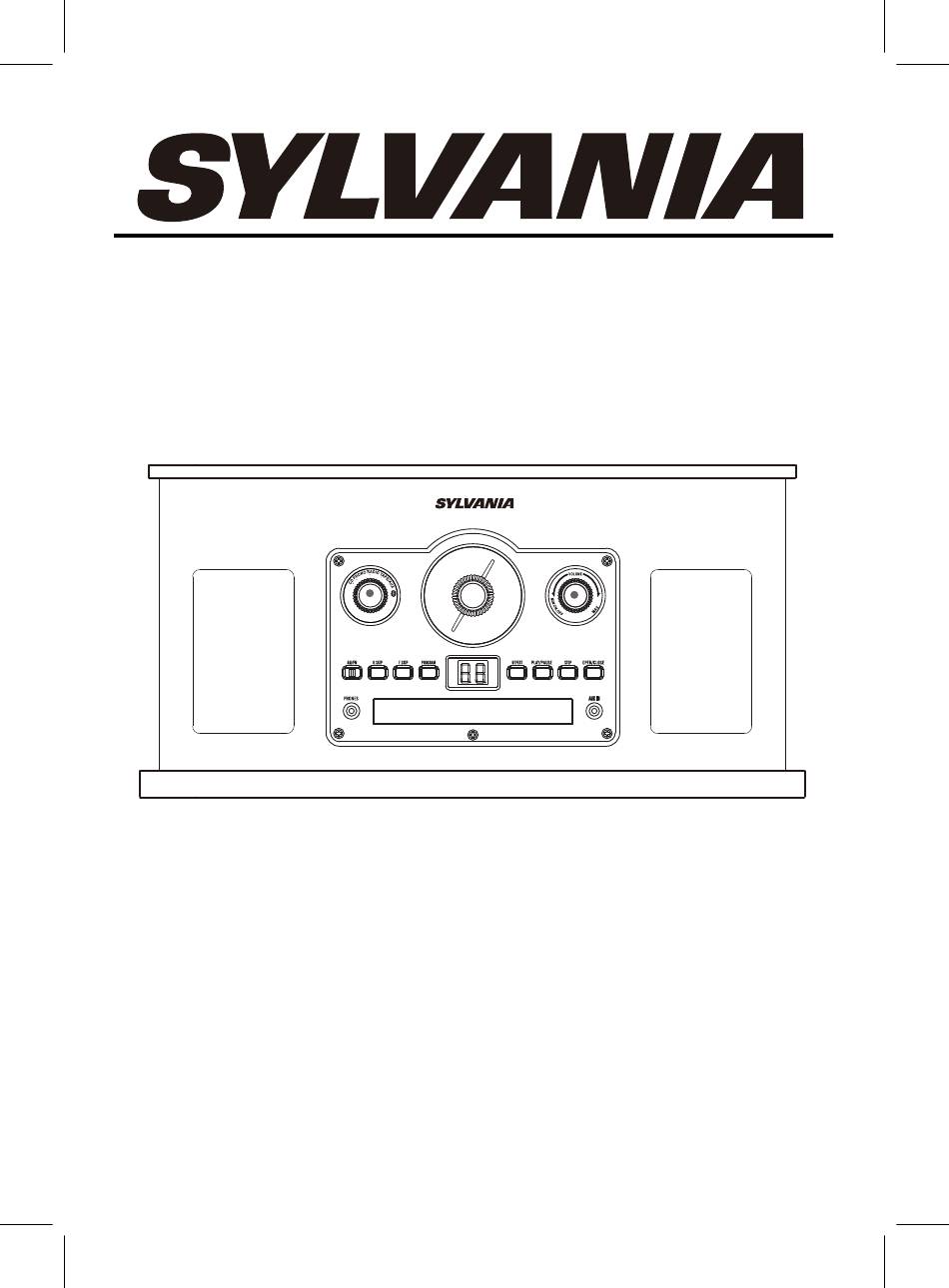

- Page 1 Nostalgia 6 in 1 Turntable Radio MODEL:SRCD838BT INSTRUCTION MANUAL PLEASE READ CAREFULLY BEFORE OPERATION...
-
Page 2: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated dangerous voltage within the product`s RISK OF ELECTRIC SHOCK enclosure that may be of sufficient magnitude to DO NOT OPEN constitute a risk of electric shock to persons. - Page 3 IC Caution: RSS-Gen Issue 5 April 2018”&”CNR-Gen 5e April 2018: - English: This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions: (1) This device may not cause interference, and (2) This device must accept any interference, including interference that may cause undesired operation of the device.
- Page 4 IMPORTANT SAFETY INSTRUCTIONS Before using the unit, be sure to read all operating instructions carefully. Please note that these are general precautions and may not pertain to your unit. For example, this unit may not have the capability to be connected to an outdoor antenna. 1) Read these instructions.
- Page 5 IMPORTANT SAFETY INSTRUCTIONS 17) Overloading Do not overload wall outlets and extension cords as this can result in a risk of fire or electric shock. 18) Object and liquid entry Never push objects of any kind into the product through openings as they may touch dangerous voltage points or short out parts that could result in fire or electric shock.
- Page 6 Location of Controls Turntable Before use, take out the stylus guard ( white plastic cover ) by pull it out. Turntable Screw fixing the turntable for transportation Before use, completely loosen the screw by turning it clockwise. When transport the unit again, turn the screw counterclockwise to secure the turntable. Lever Tone arm holder Speed selector...
- Page 7 Location of Controls Side View Front View VOLUME AUX IN Cassette STOP button Eject button PLAY/PAUSE button REPEAT button Speakers LED display for CD Function selector Disc tray Tuning knob PROGRAM button Radio dial scale B.SKIP and F.SKIP Power ON/OFF-Volume knob (Backward and Forward skip) buttons OPEN/CLOSE button AM/FM BAND Switch...
- Page 8 Location of Controls Back View AC~120V 60Hz LINE OUT jacks LINE OUT jacks AC Power Cord AC Power Cord FM antenna FM antenna Open/close the turntable cover 1.Lift the turntable cover. 2.Pull the arms to front to lock it as the figure on left. 1.
- Page 9 Listening to a Record Transportation screw VOLUME AUX IN Before use, completely loosen the transportation screw Select the speed. by turning it clockwise. Take out the stylus guard (white plastic cover). Turn the Power ON/OFF-VOLUME knob clockwise until a sound "...
- Page 10 Listening to a Record Raise the lever to lift the tone arm. Turn the Power ON/OFF-VOLUME the volume. knob to adjust tone arm VOLUME cue lever Move the tone arm to the top of the record. When finished listening, replace the tone arm to the rest and lock it as The turntable will start to turn.
- Page 11 Listening to a CD VOLUME AUX IN CD Playback: Press the OPEN/CLOSE button to close the tray. Turn the POWER ON/OFF-VOLUME knob clockwise until a click sound was heard to turn on the unit. " " VOLUME A few seconds later, the total number of tracks will appear on the LED display and play will start automatically.
- Page 12 Listening to a CD Repeat Playback: During playback: 1. Press the REPEAT button once, the Repeate indicator will light and blinking. The current track will playback repeatedly until the STOP button was pressed. 2. Press the REPEAT button twice, the Repeate indicator will light and stop blinking. All the tracks in the current disc will playback repeatedly until the STOP button was pressed.
- Page 13 Listening to the Radio ， VOLUME AUX IN Turn the TUNING knob to receive the desired radio station. Turn the Power ON/OFF-VOLUME knob clockwise " " until a click sound was heard to turn on the unit. VOLUME Turn the Power ON/OFF-VOLUME knob to adjust the Turn the Function selector to the RADIO position.
- Page 14 Activate the Bluetooth function on external Bluetooth device and try to search the unit, the pairing name will appear as "SYLVANIA SRCD838BT". Select it and make connection, indication voice "Paired" will be heard when paired. Control the music...
- Page 15 Listening to a Cassette Tape ， VOLUME AUX IN Turn the Power ON/OFF-VOLUME knob clockwise until a Turn the Power ON/OFF-VOLUME knob to adjust volume level. " " click sound was heard to turn on the unit. VOLUME VOLUME Fast forward Turn the Function selector to the TAPE/AUX position.
- Page 16 Others Connection AUX IN: 1. Connected the external audio device to the unit by an audio connection cable with 3.5mm stereo mini jacks ~ Insert one end to the Phone; Line Out or AUX Out Jack on the external audio device. ~ Insert the other end to the AUX IN jack on the front of unit.
- Page 17 2. Turn the Power ON/OFF - VOLUME knob clockwise until a "click" sound was heard to turn on the unit. 3. Plays the music/radio as previous procedures. Sound will hearing from the connected external audio volume level by the volume control on the connected external Amplifier. Amplifier system.
- Page 18 Records Handling Cassette Tape How to replace the stylus Replace the stylus 1. Use a screwdriver to push the stylus off then pull it out as 2. Install the new stylus as figures below: the figures below: (Guide pins inside)
- Page 19 Troubleshooting If you experience any problems with the unit, please take a monent to look through this chart and see if you can solve the problem yourself before you call your dealer. No power Check the connection of AC wall outlet. No sound.
- Page 20 Specifications AC 120V~, 60Hz Power Requirement........................... Power Consumption............................. 20 W Audio: Impedance of speakers: ......................2 x 2W; 4Ohm Radio: Frequency range (FM) 88MHz~108MHz ........................Frequency range (AM) ......................530 kHz to 1710 kHz Cassette: Track System 4 track, stereo ............................. 4.8 cm/sec Tape Speed .............................
- Page 21 PLATINE NOSTALGIA 6 EN 1 MODÈLE: SRCD838BT MODE D’EMPLOI VEUILLEZ LIRE ATTENTIVEMENT AVANT LA MISE EN SERVICE...
- Page 22 CONSIGNES DE SÉCURITÉ IMPORTANTES ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR ATTENTION : AFIN DE RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, NE PAS RETIRER L E COUVERCLE (OU LE CAPOT ARRIÈRE). NE CONTIENT AUCUNE PIÈCE REMPLAÇABLE PAR L'UTILISATEUR. CONTACTEZ L E PERSONNEL QUALIFIÉ...
-
Page 23: Déclaration De La Fcc
DÉCLARATION DE LA FCC : Cet équipement a été testé et jugé conforme aux limites établies pour un dispositif numérique de classe B, conformément à la partie 15 de la réglementation FCC. Ces limites ont étés mises en place pour offrir une protection raisonnable contre les interférences dans un complexe résidentiel. -
Page 24: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES Avant d’utiliser l’appareil, veuillez vous assurer de lire attentivement les instructions. Veuillez remarquer que ce sont des précautions générales et pourraient ne pas s’appliquer à votre appareil. Par exemple, cet appareil pourrait ne pas avoir la capacité d’être branché à une antenne extérieure. - Page 25 période de temps, le débrancher de la prise murale et débrancher l’antenne ou le système de câble. Cela préviendra tout dommage au produit causé par les éclairs et les surtensions. 14) Référer tout entretien à des techniciens expérimentés. Une réparation est nécessaire lorsque l’appareil a été...
- Page 26 20) Entretien Ne pas essayer d’effectuer vous-même l’entretien de ce produit puisque l’ouverture ou le retrait des couvercles pourrait vous exposer à des tensions dangereuses et autres risques. Référer tout entretien à des techniciens expérimentés. 21) Pièces de remplacement Lorsque des pièces de remplacement sont requises, s’assurer que le technicien utilise des pièces de remplacement spécifiées par le fabricant ou que celles-ci possèdent les mêmes caractéristiques que la pièce originale.
-
Page 27: Emplacement Des Composants
Emplacement des composants Platine Avant l’utilisation, veuillez enlever la protection de la tête de lecture (enveloppe blanche en plastique) en le tirant. Platine Fixation de la vis par vis pour le transport. Avant la première utilisation, desserrez complètement la vis en la tournant dans le sens horaire. - Page 28 Emplacement des composants Vue de côté Vue de face VOLUME AUX IN Cassette Bouton LECTURE/PAUSE Touche d’éjection Bouton RÉPÉTER Affichage DEL pour CD Haut-parleurs Sélecteur de fonctions Plateau porte-disques Bouton de syntonisation Bouton PROGRAMME Bascule à cadran de la radio Boutons B.SKIP et F.SKIP Bouton MARCHE/ARRÊT-V0lume (Sauter en avant et sauter en arrière)
- Page 29 Emplacement des composants Vue arrière Antenne FM Prises LINE OUT (sortie de ligne) Câble d’alimentation CA Ouverture/fermeture du couvercle de la platine Pour ouvrir : 1. Soulevez le couvercle de la platine. 2. Tirez les bras vers l’avant pour le fermer comme l’indique la figure à...
-
Page 30: Écoute D'un Disque
Écoute d’un disque Vis de transport VOLUME AUX IN Avant de procéder au transport, desserrez complètement la vis en la tournant dans le sens horaire. Enlevez la protection de la tête de lecture (enveloppe blanche en plastique) 1. Pour allumer l’unité, tournez le bouton MARCHE/ARRÊT-VOLUME dans le sens horaire jusqu’à... - Page 31 6. Déverrouillez le clip pour relâcher le bras de lecture tel qu’illustré sur la figure ci- dessous. clip 7. Soulevez le levier clip pour lever le bras 10. Tournez le bouton MARCHE/ARRÊT- VOLUME pour ajuster le volume. de lecture tel qu’illustré sur la figure ci- dessous.
-
Page 32: Écoute D'un Cd
Écoute d’un CD VOLUME AUX IN Lecture de CD : 1. Pour allumer l’unité, tournez le bouton MARCHE/ARRÊT-VOLUME dans le sens horaire jusqu’à entendre un « clic ». 2. Basculez le sélecteur de fonctions à la position CD. 3. Appuyez sur le bouton OUVRIR/FERMER pour ouvrir le plateau porte disques. 4. - Page 33 5. Appuyez sur le bouton OUVRIR/FERMER pour fermer le plateau porte disques. Quelques secondes après, le nombe total de pistes apparaîtra sur l’affichage DEL et la lecture débutera automatiquement. 6. Tournez le bouton MARCHE/ARRÊT-VOLUME pour ajuster le niveau de volume désiré. 7.
-
Page 34: Écoute De La Radio
Lecture programmée : Jusqu’à 20 pistes peuvent être programmées à la lecture comme suit : 1. En mode CD STOP (ARRÊTER CD), appuyez sur le bouton PROGRAMME. « 01 » apparaîtra sur l’affichage DEL et clignotera. 2. Sélectionnez la première piste à programmer en appuyant sur les boutons B.SKIP ou F.SKIP. 3. - Page 35 6. À la fin de l’écoute, éteignez l’unité en tournant le bouton MARCHE/ARRÊT-VOLUME dans le sens antihoraire jusqu’à entendre un « clic ». Antennes : AM- Cette unité dispose d’une antenne à tige de ferrite intégrée, laquelle assure une réception adéquate dans la plupart des zones.
- Page 36 Écoute d’une bande de cassette VOLUME AUX IN 1. Pour allumer l’unité, tournez le bouton MARCHE/ARRÊT-VOLUME dans le sens horaire jusqu’à entendre un « clic ». 2. Basculez le sélecteur de fonctions à la position TAPE/AUX 4. Tournez le bouton MARCHE/ARRÊT- VOLUME pour ajuster le niveau de volume.
-
Page 37: Autres Connexions
6. Arrêter la lecture et éjecter la cassette 5. Avance rapide Pour effectuer une avance rapide jusqu’au À la fin de l’écoute, appuyez sur le bouton point désiré, appuyez de moitié sur le Éjecter pour arrêter la lecture et retirer la bouton Éjecter. - Page 38 3. Basculez le sélecteur de fonctions à la position TAPE/AUX 4. Joue la musique sur le périphérique externe connecté, comme d’habitude. 5. À la fin de l’écoute, éteignez l’unité en tournant le bouton MARCHE/ARRÊT - VOLUME dans le sens antihoraire jusqu’à entendre un « clic ». Remarques : ●...
-
Page 39: À Propos Des Disques
À propos des disques Disques pouvant être lus à l’aide de cet appareil : ● CD audio standard portant le logo CD-DA sur l’étiquette. ● Disques CD-R et CD-RW correctement gravés. ● Placer toujours le disque sur le plateau à disque avec l’étiquette vers le haut. (Les disques compacts ne peuvent être lus ou gravés que d’un seul côté). -
Page 40: Manipulation Des Disques
Bande de cassette Sélection de la bande Les bandes de métal et chrome (cobalt) ont des trous d’identification. Manipulation des bandes Utilisez vos doigts ou un crayon pour faire tourner le moyeu de la cassette et ainsi bien tendre la bande. -
Page 41: Comment Remplacer Le Stylet
● Conservez vos disques vinyle loin de la poussière. Conservez-les dans un endroit frais et sec. ● Pour éviter la poussière et des rayures, gardez les disques vinyle dans leurs enveloppes et leurs pochettes lorsqu’ils ne sont pas utilisés. ● Rangez les disques vinyle en position debout sur leurs bords. -
Page 42: Dépannage
Dépannage En cas de problème avec l’appareil, veuillez parcourir cette représentation graphique et voir si vous pouvez résoudre le problème vous-même avant de contacter votre concessionnaire. Pas d’alimentation → Vérifiez la connexion de la prise de courant murale. Pas de son → Augmentez le volume en tournant le bouton MARCHE/ARRÊT - VOLUME dans le sens horaire Son bruyant :... -
Page 43: Caractéristiques
Maintenance : Veuillez conserver la platine toujours propre. Si la surface de l’unité se salit, nettoyez-la à l’aide d’un tissu doux ou utilisez une solution savonneuse douce diluée. Rassurez-vous de retirer complètement tout excès de liquide. N’utilisez pas de solvants comme le diluant, le benzène ou l’alcool car ils peuvent endommager la surface de l’unité.
