- Page 1 WiFi Repeater ac Kurulum...
- Page 2 • Yöntem A – WPS butonu kullanılarak konfigürasyon (sayfa • Method A – configuration using WPS button (page 4-9). 4-9). • Method B – configuration in the web browser (page 10-19). • Yöntem B – web tarayıcısı kullanılarak konfigürasyon (sayfa • Your router‘s WiFi network (SSID) must be visible. 10-19). • The MAC filter should be disabled during installation. • Routerınızın WiFi ağı (SSID) görünür olmalıdır. • Kurulum işlemi sırasında MAC filtresi devre dışı olmalıdır. | DE | Erste Schritte • Methode A – Konfiguration mit WPS-Knopf (Seite 4-9). • Methode B – Konfiguration im Webbrowser (Seite 10-19). • Das WLAN (SSID) Ihres Routers muss sichtbar sein. • Der MAC-Filter sollte während der Installation deaktiviert sein. Sadece kapalı alanda kullanım içindir Nur für Innenräume...
- Page 3 WPS butonu kullanılarak konfigürasyon WPS’ye 5 saniye basın. 40 saniye 04 | 05...
- Page 4 | TR | | GB | WPS butonu kullanılarak konfigürasyon Configuration using WPS button devolo WiFi Repeater ac cihazınızın üzerindeki WPS Press the WPS button on your devolo WiFi Repeater butonuna basın ve ardından 2 dakika içerisinde WiFi ac and then on your WiFi router within 2 minutes routerınız üzerindeki WPS butonuna basın (ne kadar (refer to your router manual to find out how long). uzun basılacağı hakkında bilgi için router kılavuzuna bakın). | DE | Konfiguration mit WPS-Knopf Drücken Sie den WPS Knopf am devolo WiFi Repea- ter ac und anschließend innerhalb von 2 Minuten an Ihrem WLAN-Router (wie lange, entnehmen Sie dem Router Handbuch). 2 dakika içerisinde 06 | 07...
- Page 5 | TR | | GB | WPS butonu kullanılarak konfigürasyon Configuration using WPS button devolo WiFi Repeater ac üzerindeki sinyal göstergesi The signal indicator on your devolo WiFi Repeater sabit beyaz renkte yanar. Bağlantı başarılı bir şekilde ac is now illuminated steady white. The connection kurulmuştur. was successfully established. | DE | Konfiguration mit WPS-Knopf Die Signalanzeige an Ihrem devolo WiFi Repeater ac leuchtet nun permanent weiß. Die Verbindung wurde erfolgreich hergestellt. 08 | 09...
- Page 6 Web tarayıcısı kullanılarak konfigürasyon 40 saniye 10 | 11...
- Page 7 | TR | | GB | Web tarayıcısı kullanılarak konfigürasyon Configuration in the web browser Terminal cihazının WiFi ayarlarlarını açın (masaüstü, Open the terminal device‘s WiFi settings (desktop, dizüstü, Mac, tablet) ve “devolo WiFi Repeater” laptop, Mac, tablet) and connect to the „devolo WiFi ağına bağlanın. Repeater“ network. | DE | Konfiguration im Webbrowser Öffnen Sie die WLAN Einstellungen des Endgerätes (PC, Notebook, Mac, Tablet) und verbinden Sie sich mit dem Netzwerk „devolo WiFi Repeater“. 12 | 13...
- Page 8 | TR | | GB | Web tarayıcısı kullanılarak konfigürasyon Configuration in the web browser Web tarayıcınızı açın ve adres çubuğuna type http:// Open your web browser and type http://devolo.wifi devolo.wifi adresini yazın. Konfigürasyon arayüzüne into the address bar. This launches the configuration girersiniz. interface. | DE | Konfiguration im Webbrowser Öffnen Sie den Webbrowser und geben Sie http:// devolo.wifi in die Adresszeile ein. Die Konfigurations- oberfläche wird gestartet. http://10.0.10.254 14 | 15...
- Page 9 | TR | | GB | Web tarayıcısı kullanılarak konfigürasyon Configuration in the web browser Web tarayıcınızı kullanarak kurulum sihirbazının Follow the prompts of the installation wizard using talimatlarını takip edin. your web browser. | DE | Konfiguration im Webbrowser Folgen Sie den Anweisungen des Einrichtungsassis- tenten über Ihren Webbrowser. 16 | 17...
- Page 10 | TR | | GB | Web tarayıcısı kullanılarak konfigürasyon Configuration in the web browser devolo WiFi Repeater ac üzerindeki sinyal göstergesi The signal indicator on your devolo WiFi Repeater sabit beyaz renkte yanar. Bağlantı başarılı bir şekilde ac is now illuminated steady white. The connection kurulmuştur. was successfully established. | DE | Konfiguration im Webbrowser Die Signalanzeige an Ihrem devolo WiFi Repeater ac leuchtet nun permanent weiß. Die Verbindung wurde erfolgreich hergestellt. 18 | 19...

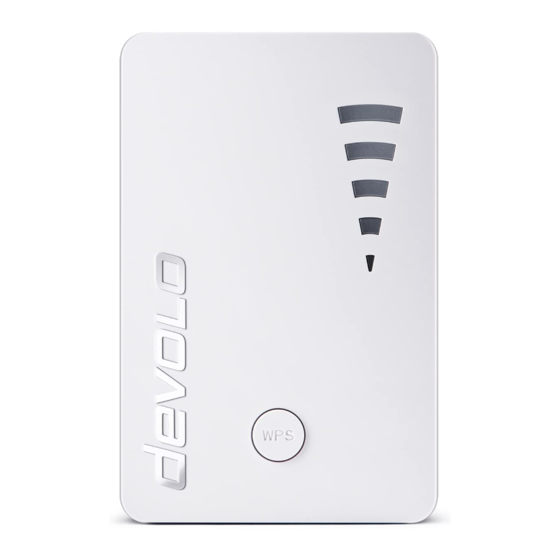

- Page 11 | TR | | GB | Optimal kurulum yeri Optimal installation location devolo WiFi Repeater ac cihazınızı WiFi routerınız ve Position your devolo WiFi Repeater ac halfway WiFi cihazlarınızın ortasına yerleştirin. İdeal olarak between your WiFi router and your WiFi devices. repeater üzerindeki sinyal göstergesinde 3 beyaz Ideally, the signal indicator on your repeater should çubuk bulunmalıdır. Hepsi bu kadar! have 3 white bars. That‘s it! | DE | Optimaler Aufstellort Platzieren Sie Ihren devolo WiFi Repeater ac auf dem halben Weg zwischen Ihrem WLAN-Router und Ihren WLAN-Geräten. Bei der Signalanzeige auf Ihrem Repeater sollten optimalerweise 3 Balken weiß leuchten. Fertig! 20 | 21...
- Page 12 WPS aracılığıyla yeni mobil cihazları bağlama WPS’ye 1 saniye basın. 2 dakika içerisinde 22 | 23...
- Page 13 Butona basma uzunluğu İşlev LED davranışı 3-9 saniye WiFi Repeater ac, routera bağlanır. WiFi ekranının alt LED’i, maksimum 2 dakika boyunca hızlıca yanıp söner. 1-3 saniye Bir mobil cihaz, repeatera bağlanır. WiFi ekranının alt LED’i, maksimum 2 dakika boyunca hızlıca yanıp söner. > 10 saniye Tüm ayarlar fabrika varsayılan ayarlarına döner. WiFi ekranının üstündeki dört LED kısa yanıp söner. Sonrasında LED ışıkları söner ve cihaz yeniden başlar. Cihaz LED’lerinin davranışı LED davranışı Durum: devolo WiFi Repeater ac ... WiFi ekranının altındaki LED yanar..maksimum 40 saniye boyunca başlatma işlemini yürütür. WiFi ekranının altındaki LED yavaşça yanıp söner. 1..yapılandırılmamış durumdadır. 2..web tarayıcısı aracılığıyla yapılandırılır. 3..konfigürasyon sonrasında artık routera bağlı değildir. WiFi ekranının altındaki LED hızlıca yanıp söner..WPS butonu aracılığıyla yapılandırılır. WiFi ekranı üzerindeki LED’ler sürekli olarak yanar. 1..başarılı bir şekilde yapılandırılmıştır. 2..başarılı bir şekilde kurulmuştur ve aktiftir. Sinyal gücüne bağlı olarak WiFi sembolünde 5 adede kadar LED göstergesi yanar. Yanan 3 LED göstergesi, devolo WiFi Repeater ac’nin optimal yerini gösterir. 3..erişim noktası modundadır: 5 LED’in hepsi yanar. 24 | 25...
- Page 14 3-9 Sekunden Der WiFi Repeater ac wird mit dem Router verbunden. Die unterste LED der WLAN-Anzeige blinkt schnell für max. 2 Minuten. 1-3 Sekunden Ein mobiles Endgerät wird mit dem Repeater verbunden. Die unterste LED der WLAN-Anzeige blinkt schnell für max. 2 Minuten. >10 Sekunden Alle Einstellungen werden auf Werkseinstellung zurückgesetzt. Die obersten vier LEDs der WLAN-Anzeige blinken kurz auf. Anschließend schalten sich die LED-Leuchten aus und es erfolgt ein Geräteneustart. Verhalten der Geräte LEDs LED-Verhalten Zustand: Der devolo WiFi Repeater ac ... Die unterste LED der WLAN-Anzeige leuchtet..befindet sich im Startvorgang für max. 40 Sekunden. Die unterste LED der WLAN-Anzeige blinkt langsam. 1. ... ist in einem unkonfigurierten Zustand. 2. ... wird über den Webbrowser konfiguriert. 3. ... hat nach der Konfiguration keine Verbindung mehr zum Router. Die unterste LED der WLAN-Anzeige blinkt schnell..befindet sich in der Konfiguration über den WPS-Knopf. Die LEDs der WLAN-Anzeige leuchten permanent. 1. ... ist erfolgreich konfiguriert. 2. ... w urde erfolgreich eingerichtet und ist aktiv. Abhängig von der Signalstärke leuchten bis zu 5 LED- Anzeigen der WLAN Welle. Drei leuchtende LED-Anzeigen verweisen auf einen optimalen Standort...
- Page 15 The WiFi Repeater ac is connected to the router. The bottom LED on the WiFi display flashes quickly for a max. of 2 minutes. 1-3 seconds A mobile device is connected to the repeater. The bottom LED on the WiFi display flashes quickly for a max. of 2 minutes. >10 seconds All settings are reset to the factory default settings. The top four LEDs on the WiFi display flash briefly. The LED lights subsequently switch off and the device restarts. Behaviour of the device LEDs LED behaviour Status: The devolo WiFi Repeater ac ... The bottom LED on the WiFi display is illuminated..is in the start-up process for a max. of 40 seconds. The bottom LED on the WiFi display flashes slowly. 1. ... is in an unconfigured state. 2. ... is configured via the web browser. 3. ... is no longer connected to the router after the configuration. The bottom LED on the WiFi display flashes quickly..is being configured via the WPS button. The LEDs on the WiFi display are illuminated continuously. 1. ... is configured successfully. 2. . .. h as been set up successfully and is active. Depending on the signal strength, up to 5 LED indicators of the WiFi wave symbol light up. Three illuminated LED indicators are indicative of an optimal location...
- Page 16 | TR | Garanti: 3 yıl İlk kurulum sırasında veya garanti süresi içerisinde devolo cihazınızda bir sorun oluştuğunda, ürünü size satan satıcı ile iletişime geçin. Satıcı, tamir işlemiyle veya garanti talebiyle ilgilenecektir. Garanti koşullarının tamamı www.devolo.com/warranty adresinde mevcuttur. | DE | Garantie: 3 Jahre Wenden Sie sich bei einem Defekt innerhalb der Garantiezeit bitte an die Service Hotline. Die vollstän- digen Garantiebedingungen finden Sie auf unserer Webseite www.devolo.com/warranty. Eine Annahme Ihres Gerätes ohne RMA-Nummer sowie eine Annahme unfrei eingesandter Sendungen ist nicht möglich! | GB | SE | FI | NO | DK | Warranty: 3 years If your devolo device is found to be defective during initial installation or within the warranty period, please contact the vendor who sold you the product. The vendor will take care of the repair or warranty claim for you. The complete warranty conditions can be found at www.devolo.com/warranty. 30 | 31...
- Page 17 Act (FTEG). Ürün, AB ve İsviçre’de kullanıma yöneliktir. The product is intended for operation in the EU and Switzerland. “99/05/CE” (R&TTE direktifi), EMC direktifine benzer bir direktiftir. Telsiz ekipmanlarına ve tele- komünikasyon terminal ekipmanlarına uygulanmaktadır. Bu direktiflere uyum, uyumlaştırılmış „99/05/CE“ (R&TTE directive) is a directive similar to the EMC directive. It applies to radio equip- Avrupa normlarının kullanımı ile doğrulanır. ment and telecommunication terminal equipment.Observance of these directives is verified by the use of harmonized European norms. devolo cihazlarını sadece kuru yerlerde kullanın. Only use the devolo device at a dry location. CE beyanının bir çıktısı, ürünle birlikte gelmektedir. Online olarak at www.devolo.com adresinde A printout of the CE declaration is included with the product. You can also find it online at de mevcuttur. www.devolo.com. |DE| Das Produkt entspricht den grundlegenden Anforderungen der Richtlinien 1999/5/EC (R&TTE), 2014/35/EU sowie den übrigen einschlägigen Bestimmungen des FTEG. Das Produkt ist zum Betrieb in der EU und in der Schweiz vorgesehen.
- Page 18 Frekans aralığı ve iletim gücü Kanallar ve taşıyıcı frekans 5 GHz frekans aralığında teknik özellikler 5 GHz bandında kanallar ve frekanslar Frekans aralığı 5 GHz Kanal Taşıyıcı frekans Kanal Taşıyıcı frekans – – 5180 MHz 5540 MHz 802.11 a/h, 802.11 n, 802.11 ac IEEE standardı – 5200 MHz – 5560 MHz Kapalı...
- Page 19 Frekans aralığı ve iletim gücü Kanallar ve taşıyıcı frekans 2.4 GHz frekans aralığında teknik özellikler 2.4 GHz bandında kanallar ve frekanslar Frekans aralığı 2.4 GHz Kanal Taşıyıcı frekans Kanal Taşıyıcı frekans – – 2412 MHz 2462 MHz 802.11 b, 802.11 g, 802.11 n IEEE standardı – 2417 MHz – 2467 MHz Kapalı...
- Page 20 Frequency range and transmitting power Channels and carrier frequencies Technical specifications in the 5 GHz frequency range Channels and frequencies in the 5 GHz band Frequency range 5 GHz Channel Carrier frequency Channel Carrier frequency – – 5180 MHz 5540 MHz 802.11 a/h, 802.11 n, 802.11 ac IEEE standard – 5200 MHz – 5560 MHz Indoor frequency range 5150 –...
- Page 21 Frequency range and transmitting power Channels and carrier frequencies Technical specifications in the 2.4 GHz frequency range Channels and frequencies in the 2.4 GHz band Frequency range 2.4 GHz Channel Carrier frequency Channel Carrier frequency – – 2412 MHz 2462 MHz 802.11 b, 802.11 g, 802.11 n IEEE standard – 2417 MHz – 2467 MHz Indoor frequency range –...
- Page 22 Support: notes: Deutschland www.devolo.de/service Österreich www.devolo.at/service Schweiz/Suisse/Svizzera www.devolo.ch/service www.devolo.ch/fr/service Great Britain www.devolo.co.uk/service France www.devolo.fr/service Italia www.devolo.it/supporto España www.devolo.es/servicios Portugal www.devolo.pt/Apoio Nederlands www.devolo.nl/service Belgien/Belgique/Belgie www.devolo.be/service www.devolo.be/fr/service Sweden www.devolo.se/support Other countries www.devolo.com/support 42 | 43...
