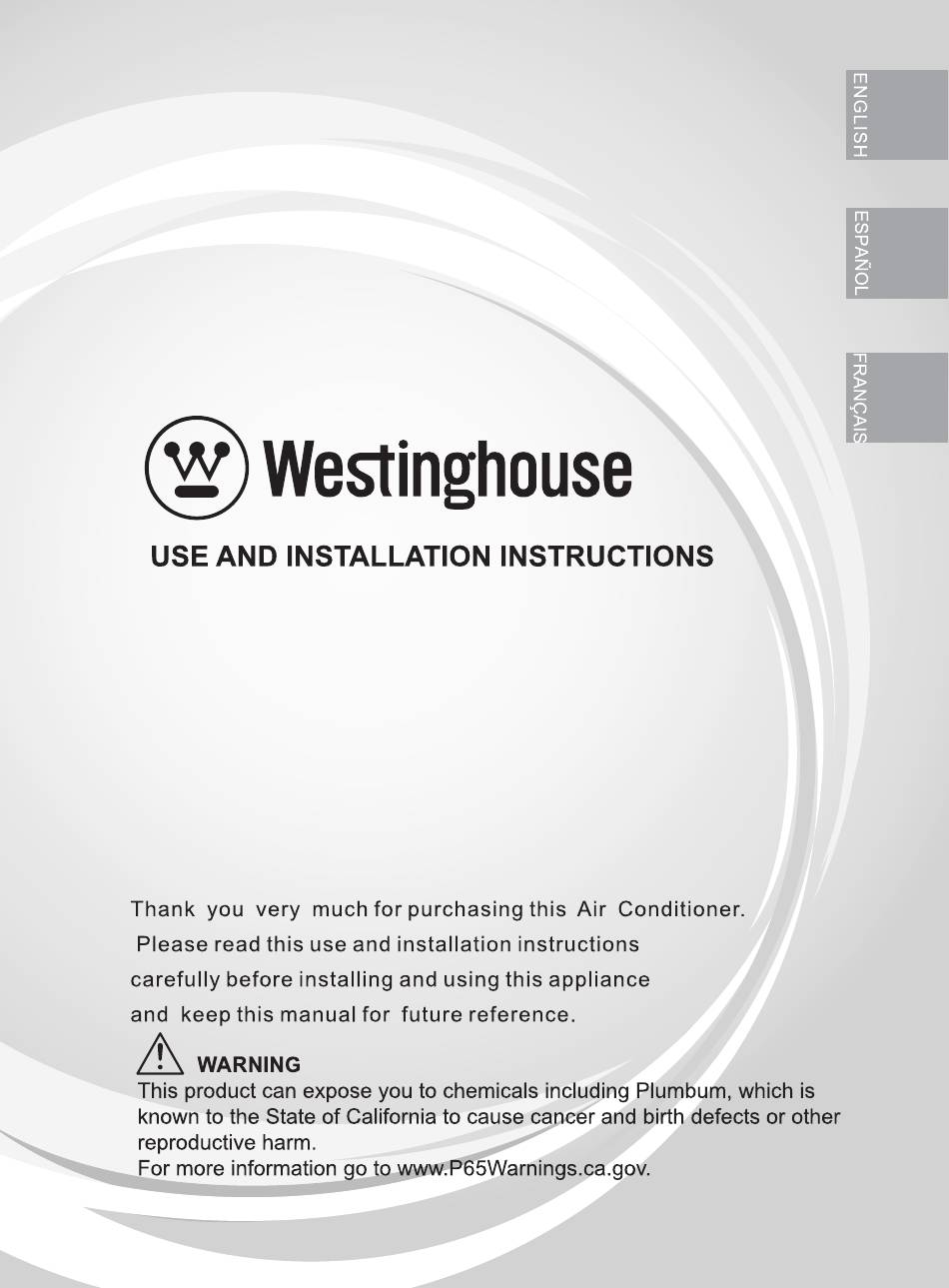

Summary of Contents for Westinghouse 24K
-
Page 2: Table Of Contents
Contents Safety precautions ............................1 Refrigerant flow diagram..........................3 Diagram of refrigerant cycle & wiring.......................3 Refrigerant flow diagram ..........................3 Electrical wiring diagram ..........................3 Installation instructions..........................4 Transportation and handling before installation ....................4 Installation locations selection........................4 Drainage elbow and drain hose installation ....................5 Outdoor unit installation ..........................5 Refrigerant piping ............................6 Wiring ................................9 Test run ................................11... -
Page 3: Safety Precautions
TXV can be opened to the maximum angle while running heating mode. 5. The outdoor unit must be matched with indoor unit with refrigerant R410A. 6. For 24K outdoor unit, it must be connected with 24K indoor unit. For 36K outdoor unit, it can be connected with 36K indoor unit. - Page 4 Safety precautions ·Failing to properly secure electrical cover or service panel may result in fire or electric shock. ·Cut off the main power supply before the installation of indoor electronic PCB or wiring. Otherwise, it may cause electric shock. ·Equipment shall be in accordance with the state provisions for installation wiring. ·Carefully select the outdoor unit installation location in order to avoid people or other small animals contact with electrical components, please keep the outdoor unit of the surrounding environment clean and tidy.
-
Page 5: Refrigerant Flow Diagram
Diagram of refrigerant cycle & Wiring Refrigerant flow diagram INDOOR UNIT OUTDOOR UNIT Gas piping Pressure sensor Compressor Accumulator Wide service valve 4-way valve High pressure switch Check valve Liquid piping Service valve Note: High pressure switch is only v alid for 48K and 60K models. -
Page 6: Installation Instructions
·Please install it in an area not affected by snowfall or blowing snow. In areas with heavy snow, please install a canopy, a pedestal and/or some baffle boards. CAUTION： Avoid the following places for installation where air 24K/36K: Over 12 in. (300mm) conditioner trouble can occur. 48K/60K: Over 24 in. (600mm) ·Where there is machine oil. -
Page 7: Drainage Elbow And Drain Hose Installation
Installation instructions Drainage elbow and condensate drain hose installation Install drainage elbow and condensate drain hose ·The condensate water may drain from the outdoor unit when the unit operates in heating mode. In order to In order to enable reliable operation and protect the environment, it is necessary to install a drainage elbow and a condensate drain hose to drain the condensate water. -
Page 8: Refrigerant Piping
The outdoor unit is pre-charged with refrigerant to accommodate a total piping length of 25ft (7.6m). Additional refrigerant (R410A) is required for extending the piping beyond 25ft (7.6m). 24K/36K: Additional refrigerant charge= (L-25) ft×0.38 oz/ft 48K/60K: Additional refrigerant charge= (L-25) ft×0.60 oz/ft 2. - Page 9 Installation instructions C A U T I O N ！ 危 险 When installing pipe through Do not place the pipe Correct Incorrect the wall, secure a cap at the directly on the ground. end of the pipe. Incorrect Correct Incorrect Correct Rain water can...
- Page 10 Installation instructions 6. Vacuum pumping and charge refrigerant · Vacuum pumping (1) Remove the service port cap of the stop valve on the gas pipe side of the outdoor unit. (2) Connect the manifold gauge and vacuum pump to the service port of the stop valve on the gas pipe side of the outdoor unit.
-
Page 11: Wiring
Installation instructions Wiring WARNING ！ · Turn OFF the main power switch to the indoor unit and the outdoor unit and wait for a minimum of 3 minutes before performing electrical wiring work or a periodical check. · Make sure that the indoor and outdoor fans have stopped completely before performing electrical work or a periodical check. - Page 12 Installation instructions Wire connection steps: 24K/36K Electric box cover removal Unscrew the mounting screws to remove the electric box cover. (2) Fasten the power supply cable and the transmission cable to the conduit holder using the lock nut. (3) Connect the power supply cable and the transmission cable to terminal.
-
Page 13: Test Run
Installation instructions Electrical Data ELB (Electrical Leakage Breaker) Model Power Source Transmitting Power Supply (Capacity) Cable Size Cable Size Rated Current Nominal Sensitive Current (mA) 208/230V ~/60Hz 3×12AWG 5×16AWG 208/230V ~/60Hz 3×10AWG 5×16AWG 48K/60K 208/230V ~/60Hz 3×8AWG 5×16AWG Running Current REFER TO NAMEPLATE Note：... - Page 14 ／...
- Page 15 Contenido Precauciones de seguridad ..........................1 Diagrama del flujo de refrigerante........................3 Diagrama del cableado y el ciclo del refrigerante..................3 Diagrama del flujo de refrigerante ........................3 Diagrama de cableado eléctrico........................3 Instrucciones de instalación...........................4 Traslado y manipulación antes de la instalación..................4 Selección del lugar de instalación........................4 Instalación del codo de desagüe y la manguera de desagüe.................5 Instalación de la unidad exterior........................5 Tubería de refrigerante...........................6...
-
Page 16: Precauciones De Seguridad
ángulo máximo mientras se ejecuta el modo de calefacción. 5. La unidad externa debe coincidir con la unidad interna con refrigerante R410A. 6. Las unidades externas de 24K deben conectarse con unidades internas de 24K. Las unidades externas de 36K pueden conectarse con unidades internas de 36K. - Page 17 Precauciones de seguridad forma segura, podrían causar incendios o descargas eléctricas debido al polvo, agua, etc. · Asegúrese de cortar el suministro eléctrico principal antes de realizar la instalación del PCB electrónico interno o la instalación eléctrica. De lo contrario, causará descargas eléctricas. El dispositivo debe cumplir con las disposiciones estatales para la instalación eléctrica.
-
Page 18: Diagrama Del Flujo De Refrigerante
Diagrama del cableado y el ciclo del refrigerante Diagrama del flujo de refrigerante UNIDAD INTERIOR UNIDAD EXTERIOR Tuberías P Sensor de presión de gas Compresor Acumulador Válvula de servicio amplia Válvula de 4 Interruptor de presión alta direcciones Válvula antirretorno Tuberías de líquido Válvula de servicio... -
Page 19: Instrucciones De Instalación
PRECAUCIÓN: Para la instalación, evite los siguientes lugares donde el 24K/36K: Más de 12 pulgadas (300mm) 48K/60K: Más de 24 pulgadas (600mm) aire acondicionado pueda llegar a tener problemas. ·Donde haya mucho aceite de máquinas. -
Page 20: Instalación Del Codo De Desagüe Y La Manguera De Desagüe
Instrucciones de instalación Instalación del codo de desagüe y la manguera de desagüe Instalación del codo de desagüe y manguera de desagüe · La condensación se drena desde la unidad exterior cuando la unidad funciona en modo de calentamiento. Para evitar molestar a los vecinos y proteger el entorno, es necesario instalar un codo de desagüe y una manguera de desagüe para drenar el agua condensada. -
Page 21: Tubería De Refrigerante
Esta unidad se llenó con refrigerante. Pero si excede los 25 ft. (7,6 m), es necesario un cambio de refrigerante (R410A) adicional. 24K/36K: Carga adicional del refrigerante = (L-25)×0,38 oz/ft 48K/60K: Carga adicional del refrigerante = (L-25)×0,60 oz/ft 2. Material de la tubería (1) Prepare tuberías de cobre adquiridas localmente. - Page 22 Instrucciones de instalación PRECAUCIÓN ！ Cuando instala la tubería a No coloque la tubería Correcto Incorrecto través de la pared, coloque una directamente sobre el tapa en el extremo de la tubería. suelo. Correcto Incorrecto Incorrecto Correcto Puede ingresar el agua de lluvia.
- Page 23 Instrucciones de instalación 6. Bomba de vacío y carga del refrigerante · Bomba de vacío (1) Quite la tapa del puerto de servicio de la válvula de cierre en el lado de la tubería de gas de la unidad externa. (2) Conecte el manómetro y la bomba de vacío en el puerto de servicio de la válvula de cierre en el lado de la tubería de gas de la Unidad interior...
-
Page 24: Cableado
Instrucciones de instalación Cableado ADVERTENCIA ！ · APAGUE el interruptor principal de la unidad interna y externa y espere por más de 3 minutos antes de realizar la instalación eléctrica o de realizar la verificación periódica. Asegúrese de que el ventilador interior y el ventilador exterior se hayan detenido antes de realizar el trabajo de ·... - Page 25 Instrucciones de instalación Pasos de conexión de cables: 24K/36K (1) Extracción del cobertor de la caja eléctrica Desatornille los tornillos de montaje para quitar el cobertor de la caja eléctrica. (2) Sujete el cable de alimentación y el cable de transmisión en el soporte del conducto utilizando la tuerca de seguridad.
-
Page 26: Funcionamiento De Prueba
Instrucciones de instalación Datos eléctricos Tamaño del ELB (Electrical Leakage Breaker) Tamaño del Fuente de Modelo cable de la cable de alimentación (Capacidad) fuente de Corriente Corriente nominal transmisión sensitiva (mA) nominal (A) alimentación 208/230V ~/60Hz 3×12AWG 5×16AWG 208/230V ~/60Hz 3×10AWG 5×16AWG 48K/60K... - Page 28 Contenu Mesures de sécurité ............................1 Schéma du flux du réfrigérant........................3 Diagramme du cycle et du câblage du réfrigérant..................3 Schéma du flux du réfrigérant ........................3 Schéma de câblage électrique........................3 Instructions d’installation..........................4 Transport et manipulation avant installation ....................4 Choix du lieu d'installation..........................4 Installation du coude de vidange et du conduit d'évacuation .................5 Installation de l’unité...
-
Page 29: Mesures De Sécurité
être ouvert à l’angle maximal pendant le fonctionnement en mode chauffage. L'unité extérieure doit être associée à l'unité intérieure avec le réfrigérant R410A. Pour l'unité extérieure 24K, elle peut être connectée avec l'unité intérieure 24K. Pour l'unité extérieure 36K, elle peut être connectée avec l'unité intérieure 36K. - Page 30 Mesures de sécurité poussière, de l'eau, etc. · Penser à couper l’alimentation principale avant l’installation du circuit imprimé électronique ou du câblage. Sinon, cela provoquera un choc électrique. L’appareil doit être conforme aux dispositions locales en matière de câblage. · L'emplacement choisi pour l'installation de l'unité...
-
Page 31: Schéma Du Flux Du Réfrigérant
Diagramme du cycle et du câblage du réfrigérant Schéma du flux du réfrigérant UNITÉ INTÉRIEURE UNITÉ EXTÉRIEURE Tuyau de Capteur de pression Compresseur Accumulateur Large vanne de service Soupape à 4 voies Interrupteur à haute pression Clapet anti-retour Tuyau liquide Vanne de service Cycle de chauffage Remarque : le pressostat haute pression est uniquement valable pour les modèles 60K. -
Page 32: Instructions D'installation
MISE EN GARDE: Évitez les endroits suivants pour l’installation du climatiseur où des 24K/36K: Plus de 12 in. (300mm) problèmes sont susceptibles de se produire. 48K60K: Plus de 24 in. (300mm) ·Où... -
Page 33: Installation Du Coude De Vidange Et Du Conduit D'évacuation
Instructions d’installation Installation du coude de vidange et du conduit d'évacuation Installation du coude et du tuyau de vidange · L’eau de condensation peut s’écouler de l’unité extérieure lorsque l’unité fonctionne en mode chauffage. Afin d’éviter de déranger les voisins et pour la protection de l’environnement, il est nécessaire d’installer un coude de vidange et un tuyau de vidange pour évacuer l’eau de condensation. -
Page 34: Tuyauterie Du Réfrigérant
L'unité a été remplie de réfrigérant, mais si elle est plus de 25 ft.(7,6m), un chargement supplémentaire de réfrigérant (R410A) est requis. 24K/36K: Chargement supplémentaire de réfrigérant =(L-25)×0,38 oz/ft 48K/60K: Chargement supplémentaire de réfrigérant =(L-25)×0,60 oz/ft 2. Équipement de tuyauterie (1) Préparez des tuyaux en cuivre fournis localement. - Page 35 Instructions d’installation MISE EN GARDE ！ Lors de l’installation du tuyau à Ne placez pas le tuyau Incorrecte Correcte travers le mur, fixez un bouchon directement sur le sol. à l’extrémité du tuyau. Incorrecte Incorrecte Correcte Correcte L’eau de pluie peut y entrer.
- Page 36 Instructions d’installation 6. Pompe à vide et approvisionnement en réfrigérant · Pompe à vide (1) Retirez le capuchon de l’orifice de servie de la vanne d’arrêt sur le côté du tuyau de gaz de l’unité extérieure. (2) Connectez la jauge du collecteur et la pompe à vide au port de service de la vanne d’arrêt du côté...
-
Page 37: Câblage Électrique
Instructions d’installation Câblage électrique AVERTISSEMENT ！ · Éteignez l’interrupteur d’alimentation principal de l’unité intérieure et l’unité extérieure et attendez plus de 3 minutes avant de procéder au câblage électrique ou la vérification périodique. Vérifiez que le ventilateur intérieur et le ventilateur extérieur se sont arrêtés avant d’effectuer le câblage ·... - Page 38 Instructions d’installation Étapes de la connexion des fils 24K/36K (1) Retrait du couvercle du boitier électrique Dévissez les vis de montage pour retirer le couvercle du boitier électrique. (2) Fixez le câble d'alimentation et le câble de transmission au support de conduit à l'aide d’un écrou de blocage.
-
Page 39: Test De Fonctionnement
Instructions d’installation Données électriques ELB (Electrical Leakage Breaker) Taille du Taille du Modèle Alimentation câble de câble (Capacité) Courant Courant sensible transmission d’alimentation nominal (A) nominal (mA) 208/230V ~/60Hz 3×12AWG 5×16AWG 208/230V ~/60Hz 3×10AWG 5×16AWG 48K/60K 208/230V ~/60Hz 3×8AWG 5×16AWG Courant de fonctionnement max. - Page 40 WESTINGHOUSE and INNOVATION YOU CAN BE SURE OF are trademarks of Westinghouse Electric Corporation. Used under license by FUJITSU GENERAL AMERICA, INC. All Rights Reserved Version No. 2169405...
