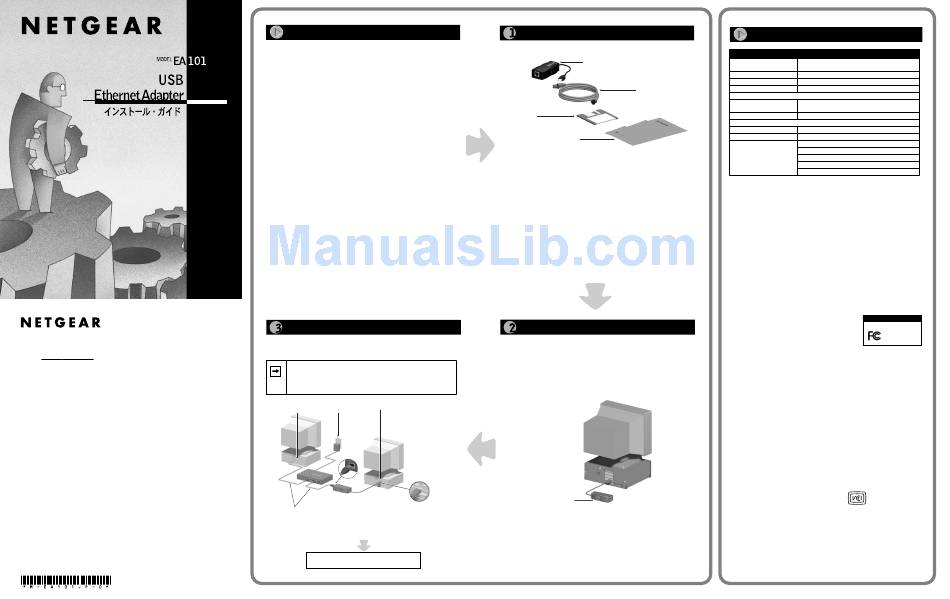

NETGEAR EA101 EA101 EA101 User Manual

NETGEAR, Inc.
4401 Great America Parkway
Santa Clara, CA 95054 USA
Phone: 888-NETGEAR
http://WWW.NETGEARinc.com
はじめに
本書では、Windows ® ユーザを対象に、Model EA101 USB Ethernet アダプタ のイ
ンストール方法を説明します。Windows ネットワーク・ドライバのインスト ールと確認
方法については、｢ネットワーク・ドライバのインストール」を参照してください。
以下の手順で Model EA101 USB Ethernet アダプタをインストールしてください。
1. パッケージ内容の確認
2. Ethernet アダプタのインストール
3. ネットワーク・ケーブルの接続
4. ネットワーク・ドライバのインストール
ネットワーク・ケーブルの接続
1. UTP ケーブルを使って、ハブのいずれかのポートと アダプタの RJ-45 ポートを接
続します。
2. ネットワーク・ケーブルを接続するには下図を参照してください。
注： NETGEAR ハブの 1 つのポートは、Normal/Uplink 切り換えスイッ
チで Normal（MDI-X） と Uplink（MDI） を切り換えできます。このポー
トを使って PC、ネットワーク・カード、または Model EA101 USB
Ethernet アダプタを接続する場合は、Normal/Uplink 切り換えスイッチ
が Normal に設定されていることを確認してください。
ネットワーク・カードが USB Ethernet アダプタが
AC アダプタ
インストールされた PC インストールされた PC
ハブ
USB コネクタ
Model EA101 USB
Ethernet アダプタ
カテゴリ 5 10/100 Mbps UTP ケーブル
*ケーブルの最大長＝100 m
9310FA
ネットワーク・ドライバをインストールするには、
本書裏面の説明を参照してください。
パッケージ内容の確認
パッケージに以下のものが入っていることを確認してください。
Model EA101 USB Ethernet アダプタ
カテゴリ 5
10/100 Mbps UTPケーブル
Drivers and
Diagnostics Disk
インストール・ガイド
保証書／ユーザ登録カード
サポート・インフォメーション
9309FA
必要な PC の確認
ここでは、Model EA101 USB Ethernet アダプタ を Microsoft ® Windows 98 PC
で使用するための方法を説明します。
Ethernet アダプタのインストール
Model EA101 USB Ethernet アダプタはホット・ス ワップ可能なので、PC の電源が
オン／オフどちらの状態でも挿入できます。
1. 図に示すように Model EA101 USB Ethernet アダプタを USB（Universal
Serial Bus）ポートに挿入します。
PC によっては USB ポートを 2 つ備えた機種もありますが、 Model EA101 USB
Ethernet アダプタはどちらのポートにも挿入できます。
2. Model EA101 USB Ethernet アダプタにカテゴリ 5 10/100 Mbps UTP ケー
ブルを接続します。
Model EA101
USB Ethernet アダプタ
9308FA
3. 電源がオフの状態でアダプタをインストールした場合は、PC の電源を入れます。
技術仕様
Model EA101 USB Ethernet アダプタ
標準互換性 Microsoft Windows 98
IEEE 802.3i 10BASE-T Ethernet
インタフェース RJ-45 コネクタ
IRQ オプション プラグ＆プレイ・システムによる割当て
消費電力 2.0 W
物理的仕様
寸法 本体 9.5 × 4.5 × 2.6 cm
ケーブル 50.8 cm
重量 63 g
環境仕様
動作温度 0 ℃∼ 45 ℃
動作湿度 10% ∼ 90%、結露しないこと
電磁放射 CE mark、commercial
FCC Part 15、Class B
EN 55 022（CISPR 22） 、Class B
VCCI Class B
Canada ICES-003、Class B
© 1999 by NETGEAR, Inc. All rights reserved.
商標
Bay Networks は Bay Networks, a Nortel Networks Business の登 録商 標で す。 NETGEAR は
Bay Networks, a Nortel Networks Business の商標です。
Microsoft Windows、Windows 98 は、Microsoft Corporation の登録商標です。
その他、記載されている全ての商標および登録商標は、各社の所有物です。
ご注意
NETGEAR, Inc. は内部デザインの改良、操作性または信頼性の向上のため、本書に記載されている
製品を予告なく変更する場合があります。
NETGEAR, Inc. は、本書に記載されている製品・ 回路設計を使用または応用することにより発生し
た損害に関して、一切の責任を負いかねますのでご了承ください。
Certificate of the Manufacturer/Importer
It is hereby certified that the Model EA101 USB Ethernet Adapter has been suppressed in accordance with the
conditions set out in the BMPT-AmtsblVfg 243/1991 and Vfg 46/1992. The operation of some equipment (for
example, test transmitters) in accordance with the regulations may, however, be subject to certain restrictions.
Please refer to the notes in the operating instructions.
Federal Office for Telecommunications Approvals has been notified of the placing of this equipment on the
market and has been granted the right to test the series for compliance with the regulations.
Federal Communications Commission (FCC) Compliance Notice: Radio Frequency Notice
This device complies with part 15 of the FCC Rules. Operation is subject
Declaration of Conformity
to the following two conditions:
NETGEAR Model EA101
• This device may not cause harmful interference. USB Ethernet Adapter
Tested to comply
• This device must accept any interference received, including
with FCC Standards
interference that may cause undesired operation.
Note: This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications. However, there is
no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following measures: (1) Reorient or
relocate the receiving antenna, (2) Increase the separation between the equipment and receiver, (3) Connect the
equipment into an outlet on a circuit different from that to which the receiver is connected, (4) Consult the
dealer or an experienced radio/TV technician for help.
EN 55 022 Statement
This is to certify that the Model EA101 USB Ethernet Adapter is shielded against the generation of radio
interference in accordance with the application of Council Directive 89/336/EEC, Article 4a. Conformity is
declared by the application of EN 55 022 Class B (CISPR 22).
Compliance is dependent upon the use of shielded data cables.
Canadian Department of Communications Radio Interference Regulations
This digital apparatus (Model EA101 USB Ethernet Adapter) does not exceed the Class B limits for radio-noise
emissions from digital apparatus as set out in the Radio Interference Regulations of the Canadian Department of
Communications.
Règlement sur le brouillage radioélectrique du ministère des Communications
Cet appareil numérique (Model EA101 USB Ethernet Adapter) respecte les limites de bruits radioélectriques
visant les appareils numériques de classe B prescrites dans le Règlement sur le brouillage radioélectrique du
ministère des Communications du Canada.
情報処理装置等電波障害自主規制協議会（VCCI）の規制について
この装置は、クラス B 情報技術装置です。
