Operator's Manual

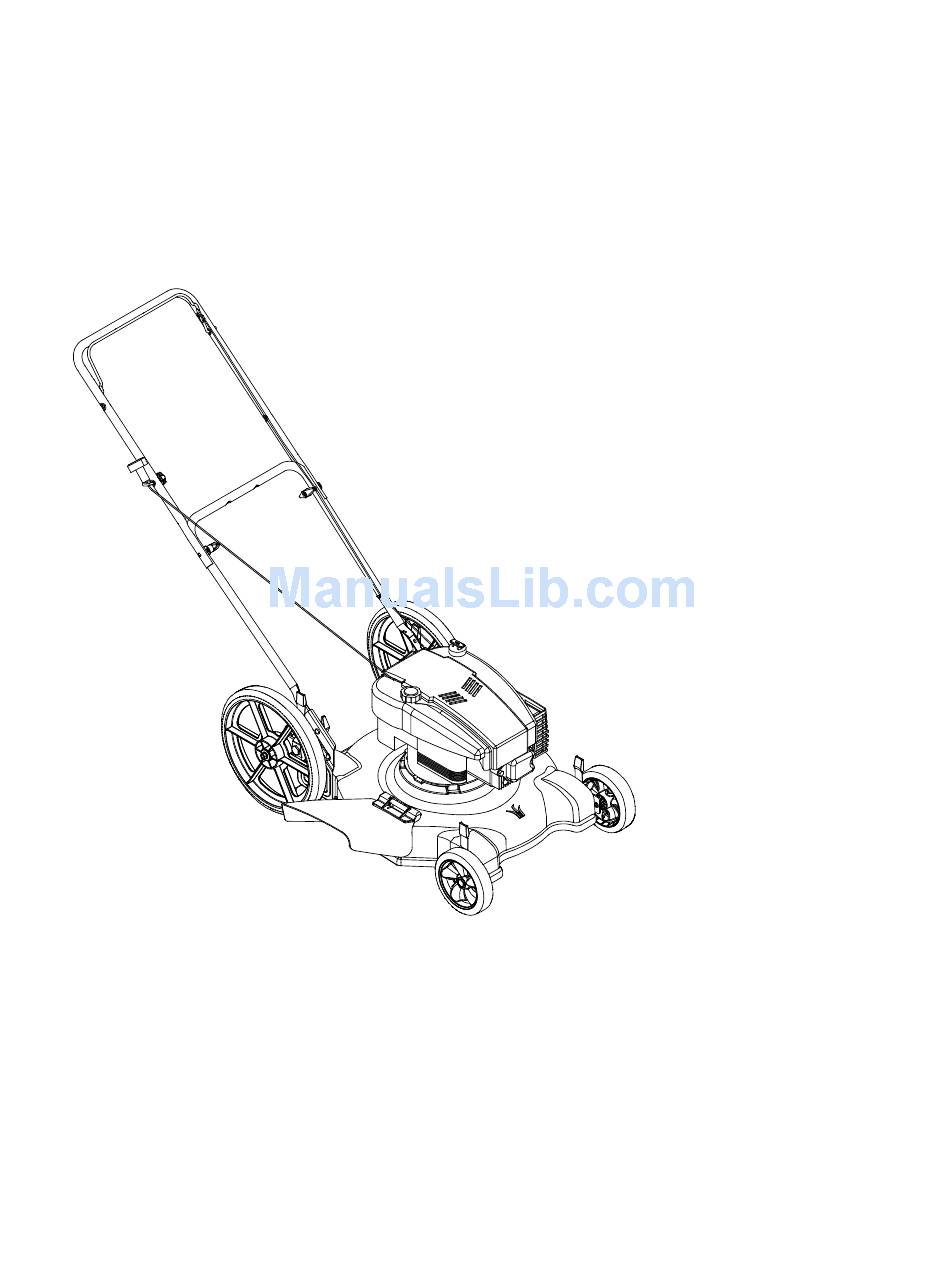

22" Rotary Mower
Model 503
IMPORTANT: Read safety rules and instructions carefully before operating equipment.
Warning:
This unit is equipped with an internal combustion engine and should not be used on or near any unimproved forest-
covered, brush-covered or grass-covered land unless the engine's exhaust system is equipped with a spark arrester meeting
applicable local or state laws (if any). If a spark arrester is used, it should be maintained in effective working order by the operator.
In the State of California the above is required by law (Section 4442 of the California Public Resources Code). Other states may have
similar laws. Federal laws apply on federal lands. A spark arrester for the muffler is available through your nearest engine authorized
service dealer or contact the service department, P.O. Box 361131 Cleveland, Ohio 44136-0019.
For US Customers: MTD LLC, P.O. BOX 361131, CLEVELAND, OHIO 44136-0019
For Canadian Customers: MTD Products Ltd., P. O. BOX 1386, KITCHENER, ONTARIO N2G 4J1
FORM NO. 769-01441
PRINTED IN U.S.A.
(11/2004)
Advertisement
Table of Contents
Related Manuals for MTD 503
Summary of Contents for MTD 503
- Page 1 P.O. Box 361131 Cleveland, Ohio 44136-0019. For US Customers: MTD LLC, P.O. BOX 361131, CLEVELAND, OHIO 44136-0019 For Canadian Customers: MTD Products Ltd., P. O. BOX 1386, KITCHENER, ONTARIO N2G 4J1 FORM NO. 769-01441 PRINTED IN U.S.A.
- Page 2 Warranty service is available, WITH PROOF OF PURCHASE, through your local authorized service dealer. To locate the dealer in your area; In the U.S.A.: Check your Yellow Pages, or contact MTD LLC at P.O. Box 361131, Cleveland, Ohio 44136-0019, or call 1-800-800-7310 or 1-330-220-4683 or log on to our Web site at www.mtdproducts.com.
-
Page 3: General Operation
SECTION 1: IMPORTANT SAFE OPERATION PRACTICES WARNING: This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this manual before attempting to operate this machine. Failure to comply with these instructions may result in personal injury. -
Page 4: Slope Operation
Slope Operation Slopes are a major factor related to slip and fall accidents which can result in severe injury. Operation on slopes requires extra caution. If you feel uneasy on a slope, do not mow it. For your safety, use the slope gauge included as part of this manual to measure slopes before operating this unit on a sloped or hilly area. - Page 5 SECTION 2: SLOPE GAUGE Use this page as a guide to determine slopes where you may not operate safely. Do not operate your lawn mower on such slopes.
- Page 6 SECTION 3: SETTING UP This unit is shipped without gasoline IMPORTANT: or oil in the engine. Fill up gasoline and oil as instructed in the accompanying engine manual before operating your mower. Spark Plug Wire 1. Disconnect spark plug wire from the spark plug, and ground it against the engine.
-
Page 7: Starter Rope
Starter Rope 1. The starter rope is attached to the engine. Additional rope may be wound around the starter handle. If so, unwind the rope from the handle. 2. With the spark plug wire disconnected and grounded, depress the blade control handle and pull the rope out of the engine. -
Page 8: Before Starting
See Figure 8. • Assemble the other side in the same manner SECTION 4: OPERATING YOUR LAWN MOWER Know your lawn mower Blade Control Handle The blade control handle is located on the upper handle of the mower. -
Page 9: Starting Engine
2. Disconnect spark plug wire from spark plug and ground against the engine. Using Your Lawn Mower Be sure the lawn is clear of stones, sticks, wire, or other objects which could damage the lawn mower IMPORTANT: or the engine. Such objects could be accidently thrown by the mower in any direction and cause serious personal injury to the operator and others. -
Page 10: Operating Tips
• For best results, do not cut wet grass. • New grass, thick grass, or wet grass may require a narrower cut. • For a healthier lawn, never cut off more than one-third of the total length of the grass. •... -
Page 11: General Recommendations
1. Disconnect spark plug wire. Drain gasoline from the lawn mower, or place a piece of plastic under the gas cap. 2. Tip the mower so that it rests on the housing. Keep the side with the air cleaner facing up. Hold the mower firmly. - Page 12 NOTE: Cutting grass in sandy soil condition causes abrasive wear to the blade. Off-Season Storage The following steps should be taken to prepare your lawn mower for storage. 1. Clean and lubricate mower thoroughly as described in the lubrication instructions.
- Page 13 SECTION 7: TROUBLESHOOTING Problem Engine fails to start 1. Blade control handle disengaged. 2. Spark plug wire disconnected. 3. Fuel tank empty or stale fuel. 4. Blocked fuel line. 5. Faulty spark plug. 6. Engine flooded Engine runs erratic 1. Spark plug wire loose. 2.
- Page 14 SECTION 8: PARTS LIST /LISTE DE PIÈCES † If Equipped/Si equipé 11†...
- Page 15 PART N° DE N° DE RÉF PIÈCE DE SCRIP TION 747-1161A Blade Con trol Han dle 749-1092A Up per Han dle 746-0946 Con trol Ca ble 48.25" Lg. 710-1205 Rope Guide Bolt 720-0279 Knob - ERS Guide 1/4-20 720-0284 Han dle Knob As sem bly 736-0451 Sad dle Wash.
- Page 16 Damage resulting from the installation or use of any part, accessory or attachment not approved by MTD for use with the product(s) covered by this manual will void your warranty as to any resulting damage.
- Page 17 Aucune expresse. écrite garantie particulier, dans d’adaptabilité détails plus pour détaillant limitée garantie d’une accompagnés MTD. d’exportation services possessions leurs Canada, agréée. technique machine l’utilisation frein, réglages révisions, d’un séparée garantie Consultez fabricant. séparée visitez...
- Page 18 station à adressez-vous ci-dessus, lame. remplacez hauteur. même à roues quatre remplacez étroite. plus largeur voulue hauteur à nouveau puis élevé, réglage à l'herbe sèche. qu'elle mouillée. l'herbe quand tondez lame. Remplacez Équilibrez l'adaptateur. lame moteur. d’utilisation notice Consultez moteur. d’utilisation notice Consultez...
- Page 19 avec mobiles, pièces toutes abri dans entreposé être doit s’il comme corrosifs, produits rouiller. moteur. d’entreposage tondeuse nettoyer pour lubrification. prolongé. entreposage abrasion. lame serrés. insérez puis lame, trous l’adaptateur. l’opposé à apparaît, Placez Figure Voir moteur. intérieure surface vilebrequin côté...
- Page 20 lame: avoir après surtout éventuel, lame manipuler pour épais chiffon réservoir bouchon plastique d’eau. N’utilisez compartiment dans pénétrer laissez l’autre dans sens Tenez dessus. à filtre sous plastique morceau facilité limiter à tondeuse poulies, fusées, électriques, tondeuse nettoyer pour d’arrosage feuilles d’herbe, brins...
- Page 21 machine. entretien masse à mettez-le bougie moteur. régulateur conformément tondeuse entretenir d’une abusif emploi d’un Figure inférieur Guidon Figure coupe masse à mettez-le bougie autre lubrification toute débranchez moteur toujours serrée. bien boulonnerie saison. fois apportée modification doit l’utilisateur garantie, l’objet fait pièce...
- Page 22 3-1/4 à l’herbe hauteur déconseillé. déchiquetage travail. pousser. cesse totale longueur tiers humide. drue mouillée. Faites dégâts. indiquent remettre avant réparez-la Débranchez quelconque. présente. personne autre tondeuse projetés être pourraient objets autres métalliques SÉCURITÉ. DISPOSITIF poignée lâcher fait machine. Figure lame commande Poignée...
- Page 23 tout effectuant tondeuse, causer yeux atteindre caoutchouc), gaine (dans l’extrémité recouvre autre toute cigare tout pipe, cigarette l’intérieur à plein jamais produit d’un s’agit l’essence. moteur d’utilisation notice Figure coupe hauteur réglage Leviers déchiquetage Déflecteur lame commande Poignée utilisant sécurité lunettes peuvent tondeuse...
- Page 24 Figure Figure equipé) Enjoliveur pivotement Tige Contre-écrou -écrou façon. même Contre Figure Voir contre-écrou. vers tourné creux côté faites pivotement, tige cales. avec coupe placer à faciles flexibles sont mouvement effectuant contre bien Pressez roue. placez-les enjoliveurs, avec façon. même Figure Voir contre-écrou.
- Page 25 Figure goulotte) l’ouverture dans déchiquetage déflecteur goulotte Ouverture Crochets Figure câble Attache démarreur Corde pans à Contre-écrou instructions pleins sans (installation placer inférieur Rebord dans inférieur déflecteur goulotte déflecteur déchiquetage gardez- Déflecteur suit. comme goulotte Déflecteur guidon. corde Glissez lame commande à...
- Page 26 Figure inférieur Guidon Figure Figure d’expédition Cale Figure Bougie bougie bougie guidon montage Support Figure oreilles à tout Coupez gauche. Écrous à câble maintenir oreilles place à Écrou l’extrémité guidon, abaisser tondeuse guidon côté chaque montage. supports guidon Assurez-vous placer pour tirant inférieur...
- Page 27 pentes. telles tondeuse cette N’utillisez travailler. dangereux serait lesquelles pentes déterminer pour inclinomètre Server-vous INCLINOMÈTRE CHAPITRE...
- Page 28 machine. notice cette dans figurent avertissements respecter comprendre personnes utilisée être doit responsabilité l’environement. à nature à nuire risquent déchets l’élimination concernant règlements remplacez-les d’instructions étiquettes danger. sans fonctionnement à moteur maintient régulateur laissez régulateur réglage sécurité.» réduire instructions d’origine l’équipement lire, peuvent...
- Page 29 bien. souvent Vérifiez sécurité. dispositifs état toujours soit l’équipement bien sont boulons écrous, tous manipulant. faites gants portez chiffon avec graves. blessures causer peut sécurité.» réduire inférieures causer peut d’origine l’équipement conformes pièces «L’emploi notice). pièces liste seulement authentique Remplacez-la fendillement.
- Page 30 sécurité dispositifs avec N’utilisez correctement. fonctionnent sécurité dispositifs d’autres lame poignée herbe, à d’éjection, protection l’abattant avoir sans tondeuse tourner. arrêté lame vous avant lame secteur dans corps jamais placez éteint. s’est moteur quelques pendant tourner à continue déboucher herbe à...
- Page 31 1-800-668-1238 appelez site notre visiter aussi Ohio Cleveland, 361131, P.O. station localiser Pour localité. consultation. votre importants, soient numéros deux 1-800-800-7310 après-vente service concernant question toute après-vente. service d’abord d’utilisation notice votre consultez perfomance, concerne série: modèle: addresser vous devez vous et/ou renseignements...
- Page 32 (10/2004) FORM 769-01441 ONTARIO KITCHENER, 44136-0019 OHIO 361131, après-vente, service pare-étincelles procurer vous pouvez être peuvent similaires lois D’autres fonctionnement état parfait maintenu toutes à conforme pare-étincelles d’un forestier terrain utilisé être doit machine. marche mettre Modèle rotative Tondeuse d’utilisation 1386, Ltd., Products...
