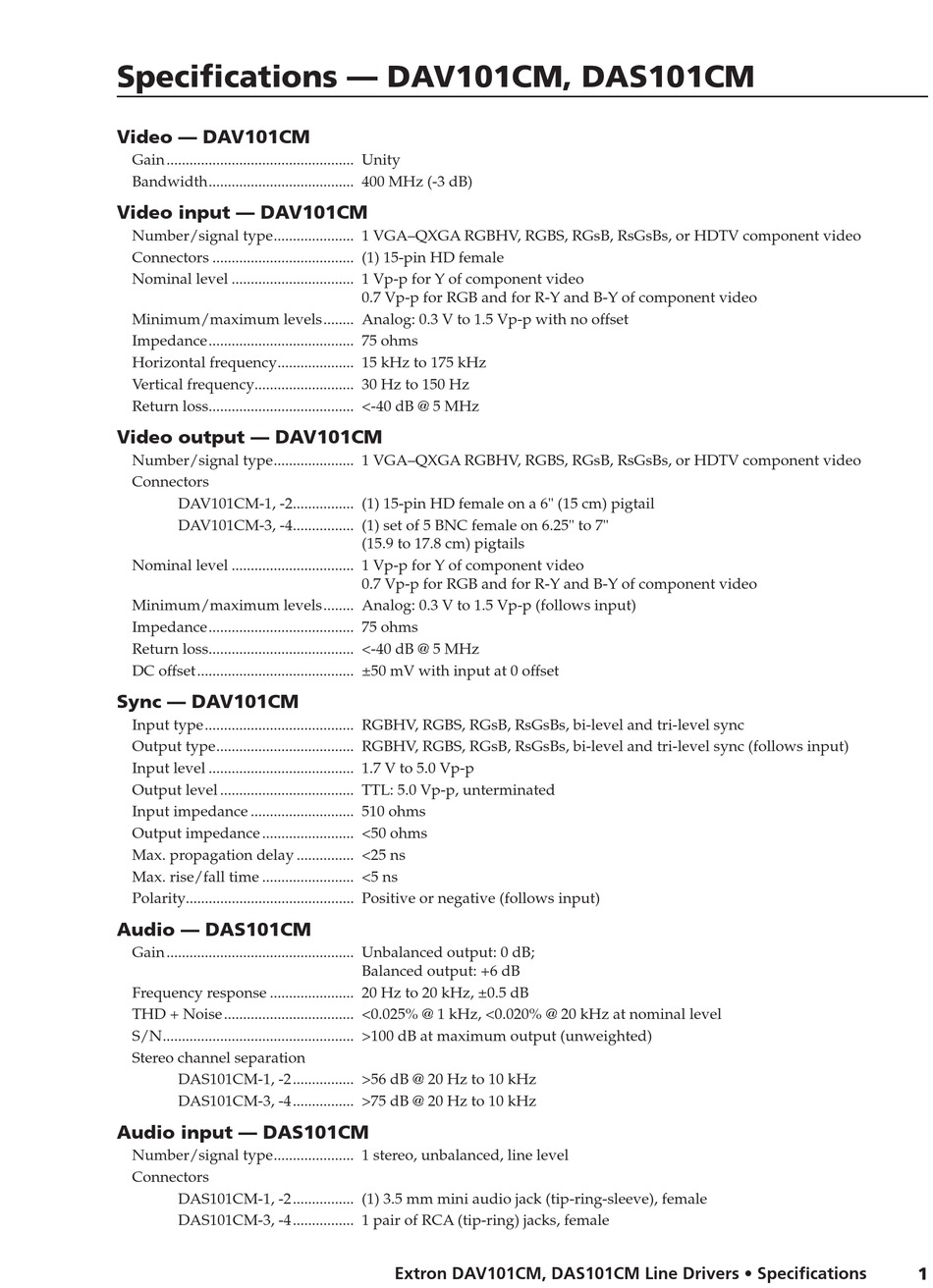

Specifications — DAV101CM, DAS101CM
Video — DAV101CM
Gain ������������������������������������������������� Unity
Bandwidth �������������������������������������� 400 MHz (-3 dB)
Video input — DAV101CM
Number/signal type ��������������������� 1 VGA–QXGA RGBHV, RGBS, RGsB, RsGsBs, or HDTV component video
Connectors ������������������������������������� (1) 15-pin HD female
Nominal level �������������������������������� 1 Vp-p for Y of component video
Minimum/maximum levels �������� Analog: 0�3 V to 1�5 Vp-p with no offset
Impedance �������������������������������������� 75 ohms
Horizontal frequency �������������������� 15 kHz to 175 kHz
Vertical frequency �������������������������� 30 Hz to 150 Hz
Return loss �������������������������������������� <-40 dB @ 5 MHz
Video output — DAV101CM
Number/signal type ��������������������� 1 VGA–QXGA RGBHV, RGBS, RGsB, RsGsBs, or HDTV component video
Connectors
DAV101CM-1, -2 ���������������� (1) 15-pin HD female on a 6" (15 cm) pigtail
DAV101CM-3, -4 ���������������� (1) set of 5 BNC female on 6�25" to 7"
Nominal level �������������������������������� 1 Vp-p for Y of component video
Minimum/maximum levels �������� Analog: 0�3 V to 1�5 Vp-p (follows input)
Impedance �������������������������������������� 75 ohms
Return loss �������������������������������������� <-40 dB @ 5 MHz
DC offset ����������������������������������������� ±50 mV with input at 0 offset
Sync — DAV101CM
Input type ��������������������������������������� RGBHV, RGBS, RGsB, RsGsBs, bi-level and tri-level sync
Output type ������������������������������������ RGBHV, RGBS, RGsB, RsGsBs, bi-level and tri-level sync (follows input)
Input level �������������������������������������� 1�7 V to 5�0 Vp-p
Output level ����������������������������������� TTL: 5�0 Vp-p, unterminated
Input impedance ��������������������������� 510 ohms
Output impedance ������������������������ <50 ohms
Max� propagation delay ��������������� <25 ns
Max� rise/fall time ������������������������ <5 ns
Polarity�������������������������������������������� Positive or negative (follows input)
Audio — DAS101CM
Gain ������������������������������������������������� Unbalanced output: 0 dB;
Frequency response ���������������������� 20 Hz to 20 kHz, ±0�5 dB
THD + Noise ���������������������������������� <0�025% @ 1 kHz, <0�020% @ 20 kHz at nominal level
S/N �������������������������������������������������� >100 dB at maximum output (unweighted)
Stereo channel separation
DAS101CM-1, -2 ���������������� >56 dB @ 20 Hz to 10 kHz
DAS101CM-3, -4 ���������������� >75 dB @ 20 Hz to 10 kHz
Audio input — DAS101CM
Number/signal type ��������������������� 1 stereo, unbalanced, line level
Connectors
DAS101CM-1, -2 ���������������� (1) 3�5 mm mini audio jack (tip-ring-sleeve), female
DAS101CM-3, -4 ���������������� 1 pair of RCA (tip-ring) jacks, female
0�7 Vp-p for RGB and for R-Y and B-Y of component video
(15�9 to 17�8 cm) pigtails
0�7 Vp-p for RGB and for R-Y and B-Y of component video
Balanced output: +6 dB
Extron DAV101CM, DAS101CM Line Drivers • Specifications 1
