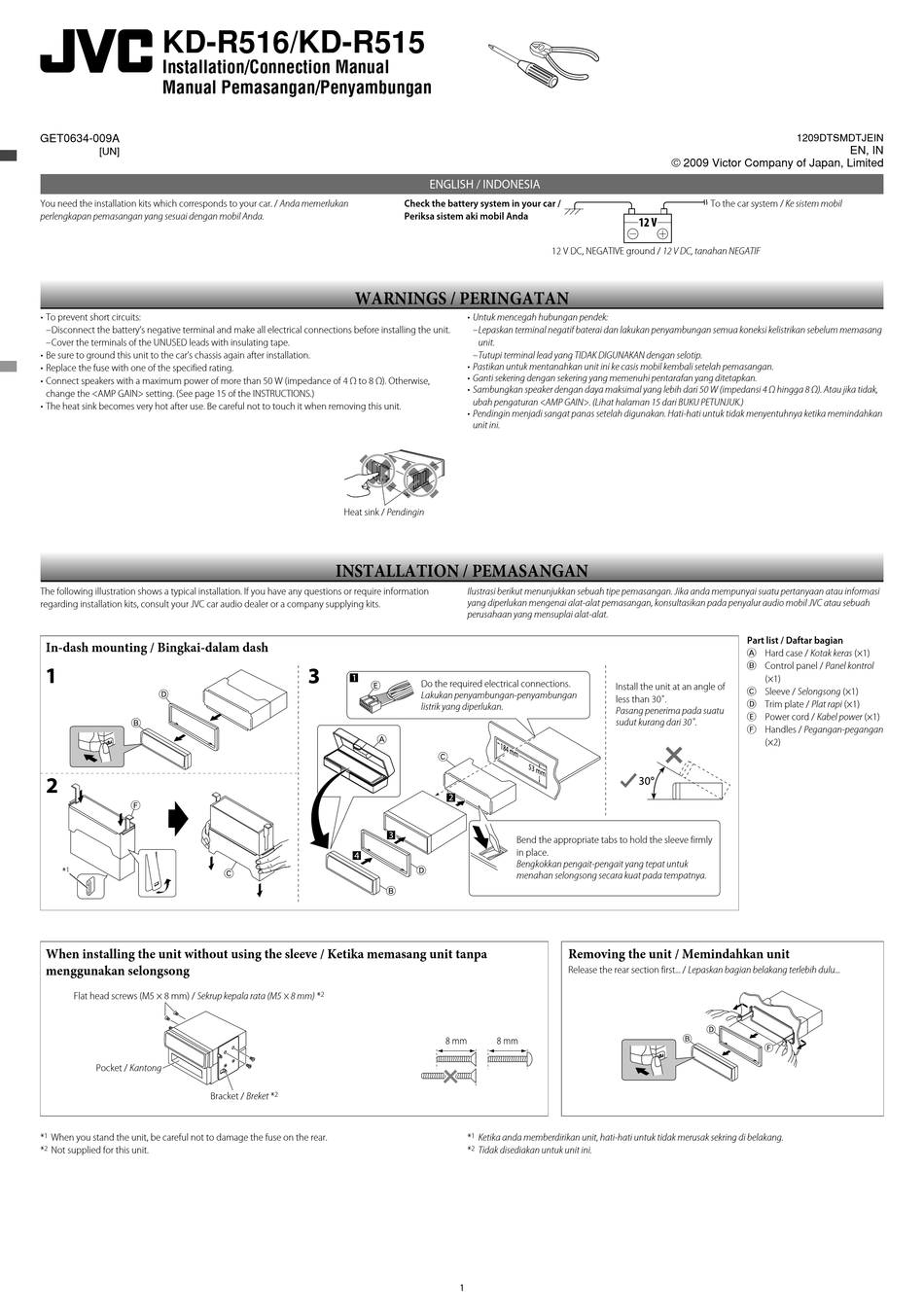

JVC KD-R516 Installation & Connection Manual

KD-R516/KD-R515
Installation/Connection Manual
Manual Pemasangan/Penyambungan
GET0634-009A
[UN]
You need the installation kits which corresponds to your car. / Anda memerlukan
perlengkapan pemasangan yang sesuai dengan mobil Anda.
• To prevent short circuits:
– Disconnect the battery's negative terminal and make all electrical connections before installing the unit.
– Cover the terminals of the UNUSED leads with insulating tape.
• Be sure to ground this unit to the car's chassis again after installation.
• Replace the fuse with one of the specified rating.
• Connect speakers with a maximum power of more than 50 W (impedance of 4 Ω to 8 Ω). Otherwise,
change the <AMP GAIN> setting. (See page 15 of the INSTRUCTIONS.)
• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.
The following illustration shows a typical installation. If you have any questions or require information
regarding installation kits, consult your JVC car audio dealer or a company supplying kits.
In-dash mounting / Bingkai-dalam dash
* 1
When installing the unit without using the sleeve / Ketika memasang unit tanpa
menggunakan selongsong
Flat head screws (M5 × 8 mm) / Sekrup kepala rata (M5 × 8 mm) *
Pocket / Kantong
Bracket / Breket *
1
* When you stand the unit, be careful not to damage the fuse on the rear.
2
* Not supplied for this unit.
ENGLISH / INDONESIA
Check the battery system in your car /
Periksa sistem aki mobil Anda
WARNINGS / PERINGATAN
Heat sink / Pendingin
INSTALLATION / PEMASANGAN
Do the required electrical connections.
Lakukan penyambungan-penyambungan
listrik yang diperlukan.
2
2
12 V DC, NEGATIVE ground / 12 V DC, tanahan NEGATIF
• Untuk mencegah hubungan pendek:
– Lepaskan terminal negatif baterai dan lakukan penyambungan semua koneksi kelistrikan sebelum memasang
unit.
– Tutupi terminal lead yang TIDAK DIGUNAKAN dengan selotip.
• Pastikan untuk mentanahkan unit ini ke casis mobil kembali setelah pemasangan.
• Ganti sekering dengan sekering yang memenuhi pentarafan yang ditetapkan.
• Sambungkan speaker dengan daya maksimal yang lebih dari 50 W (impedansi 4 Ω hingga 8 Ω). Atau jika tidak,
ubah pengaturan <AMP GAIN>. (Lihat halaman 15 dari BUKU PETUNJUK.)
• Pendingin menjadi sangat panas setelah digunakan. Hati-hati untuk tidak menyentuhnya ketika memindahkan
unit ini.
Ilustrasi berikut menunjukkan sebuah tipe pemasangan. Jika anda mempunyai suatu pertanyaan atau informasi
yang diperlukan mengenai alat-alat pemasangan, konsultasikan pada penyalur audio mobil JVC atau sebuah
perusahaan yang mensuplai alat-alat.
Install the unit at an angle of
less than 30˚.
Pasang penerima pada suatu
sudut kurang dari 30˚.
Bend the appropriate tabs to hold the sleeve firmly
in place.
Bengkokkan pengait-pengait yang tepat untuk
menahan selongsong secara kuat pada tempatnya.
Removing the unit / Memindahkan unit
Release the rear section first... / Lepaskan bagian belakang terlebih dulu...
1
* Ketika anda memberdirikan unit, hati-hati untuk tidak merusak sekring di belakang.
2
* Tidak disediakan untuk unit ini.
1
1209DTSMDTJEIN
© 2009 Victor Company of Japan, Limited
To the car system / Ke sistem mobil
Part list / Daftar bagian
A Hard case / Kotak keras (×1)
B Control panel / Panel kontrol
(×1)
C Sleeve / Selongsong (×1)
D Trim plate / Plat rapi (×1)
E Power cord / Kabel power (×1)
F Handles / Pegangan-pegangan
(×2)
EN, IN
