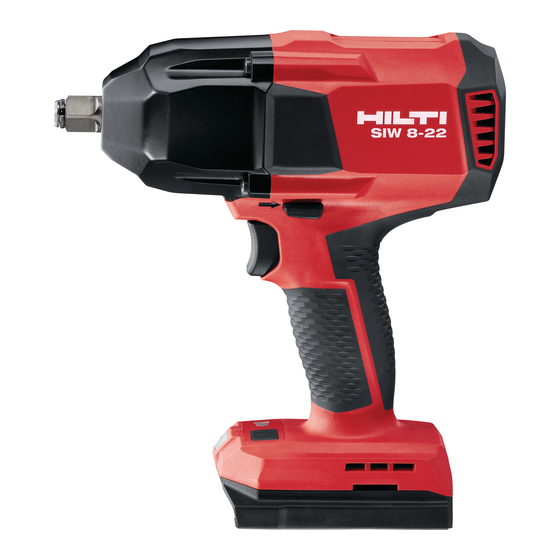

Hilti NURON SIW 8-22 Manual
  1. Manuals
  2. Brands
  3. Hilti Manuals
  4. Impact Driver
  5. NURON SIW 8-22
  6. Manual

Hilti NURON SIW 8-22 Manual

Hide thumbs Also See for NURON SIW 8-22:
Table of Contents
  • Table of Contents
  • En Original Operating Instructions
  • Fr Mode D'emploi Original
  • Da Original Brugsanvisning
  • Sv Originalbruksanvisning
  • No Original Bruksanvisning
  • Fi Alkuperäiset Ohjeet
  • Et Originaalkasutusjuhend
  • Lv Oriģinālā Lietošanas Instrukcija
  • Lt Originali Naudojimo Instrukcija
  • Ru Перевод Оригинального Руководства По Эксплуатации
  • Uk Оригінальна Інструкція З Експлуатації
  • Kk Түпнұсқа Пайдалану Бойынша Нұсқаулық
  • Tr Orijinal KullanıM Kılavuzu
  • ﻴ ﻟ‬ ‫ﺩ
  • Ja オリジナル取扱説明書
  • Ko 오리지널 사용 설명서
  • Zh 原始操作說明
  • Cn 原版操作说明译文

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
SIW 8-22
English
1
Français
12
Dansk
24
Svenska
36
Norsk
47
Suomi
58
Eesti
70
Latviešu
81
Lietuvių
93
Русский
104
Українська
118
Қазақ
131
Türkçe
144
‫ﻲ‬
‫ﺑ‬
‫ﺮ ﻋ‬
156
日本語
168
한국어
179
繁體中文
190
中文
200

Advertisement

Table of Contents
loading

Related Manuals for Hilti NURON SIW 8-22

Summary of Contents for Hilti NURON SIW 8-22

  • Page 1 English Français Dansk Svenska Norsk Suomi Eesti Latviešu Lietuvių Русский Українська Қазақ Türkçe ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 日本語 SIW 8-22 한국어 繁體中文 中文...

  • Page 4: Table Of Contents

    SIW 8-22 Original operating instructions ........Mode d'emploi original .

  • Page 5: En Original Operating Instructions

    Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Li­ion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
  • Page 6 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information Impact wrench SIW 8­22...
  • Page 7 Electrical safety ▶ Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. ▶ Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 8 Battery tool use and care ▶ Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack. ▶ Use power tools only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire.
  • Page 9 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
  • Page 10 Hilti recommends the batteries stated in the table at the end of these operating instructions for this product. • For these batteries, use only Hilti chargers of the type series stated in the table at the end of these operating instructions. Items supplied Impact wrench, operating instructions.
  • Page 11 The Li-ion battery is completely discharged. Recharge the battery. If the LED again starts quick-flashing after the bat- tery has been charged, consult Hilti Service. One (1) LED quick-flashes yellow The Li-ion battery or the product in which it is in- serted is overloaded, too hot or too cold, or experi- encing some other fault.
  • Page 12 Ambient temperature for operation −17 ℃ … 60 ℃ Storage temperature −20 ℃ … 40 ℃ Battery charging starting temperature −10 ℃ … 45 ℃ Noise information and vibration values in accordance with EN 62841 The sound pressure and vibration values given in these instructions were measured in accordance with a standardized test and can be used to compare one power tool with another.
  • Page 13 ▶ Do not secure a tool tether to the belt hook. Do not use a belt hook to lift the product. Comply with the national regulations for working at heights. As drop arrester for this product, use only a combination of the Hilti retaining strap and the Hilti tool tether #2261970.
  • Page 14 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group...
  • Page 15 Contact Hilti Service if the problem persists. Product or battery gets very Electrical fault. ▶ Switch the product off immedi- warm. ately, remove the battery, keep it under observation, allow it to cool down and contact Hilti Service. 2284956 English *2284956*...

  • Page 16: Fr Mode D'emploi Original

    ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
  • Page 17 Respecter le manuel d'utilisation Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères Hilti Accu Li-Ion Hilti Chargeur 1.2.3 Symboles dans les illustrations Les symboles suivants sont utilisés dans les illustrations : Ces chiffres renvoient à...
  • Page 18 Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
  • Page 19 Sécurité des personnes ▶ Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser l'outil électroportatif en étant fatigué ou sous l'emprise de l'alcool, de drogues ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner des blessures graves.
  • Page 20 ▶ Tenir l'accu non utilisé à l'écart de tous objets métalliques tels qu'agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court-circuit entre les contacts d'accu peut provoquer des brûlures ou un incendie. ▶...
  • Page 21 Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion. → Page 23 Lire les remarques relatives à la sécurité et à l'utilisation des accus Li­Ion Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi.
  • Page 22 Hilti recommande pour ce produit les accus indiqués dans le tableau à la fin de ce mode d'emploi. • Pour ces accus, n'utiliser que des chargeurs Hilti des séries indiquées dans le tableau à la fin de ce mode d'emploi. Équipement livré...
  • Page 23 Si un produit raccordé ne peut plus être utilisé, l'accu est arrivé à la fin de sa durée de vie et doit être remplacé. Merci de s'adresser au S.A.V Hilti. Caractéristiques techniques Le produit dispose de 2 modes pour les niveaux de vitesse de rotation. Le bas niveau de vitesse de rotation permet de serrer de petits éléments de fixation.
  • Page 24 Batterie Tension nominale de l'accu 21,6 V Poids de l'accu Voir à la fin de ce mode d'emploi Température de service en cours de service −17 ℃ … 60 ℃ Température de stockage −20 ℃ … 40 ℃ Température de l'accu au début de la charge −10 ℃...
  • Page 25 ▶ Fixer un mousqueton de la longe porte-outil dans la sécurité anti-chute et le second mousqueton sur une structure porteuse. Vérifier qu'elle tient bien. Respecter les modes d'emploi de la sécurité anti-chute Hiltiet de la longe porte-outil Hilti. Montage de l'outil amovible ATTENTION Risque de blessures à...
  • Page 26 (par exemple en l'immergeant dans de l'eau ou en le laissant sous la pluie). Si l'accu a été trempé, le traiter comme un accu endommagé. L'isoler dans un récipient ininflammable et s'adresser au S.A.V. Hilti. • Veiller à ce que l'accu soit toujours exempt de traces de graisse et d'huile étrangères. Ne pas laisser de la poussière ou de la saleté...
  • Page 27 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group...

  • Page 28: Da Original Brugsanvisning

    ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.
  • Page 29 Der benyttes følgende symboler i denne brugsanvisning: Se brugsanvisningen Anvisninger for anvendelse og andre nyttige oplysninger Håndtering af genvindbare materialer Elektriske maskiner og batterier må ikke bortskaffes som almindeligt husholdningsaffald Hilti Lithium-ion-batteri Hilti Lader 1.2.3 Symboler i illustrationer Følgende symboler anvendes på illustrationer: Disse tal henviser til den pågældende illustration i begyndelsen af denne brugsanvisning.
  • Page 30 Sidst i dette dokument finder du et bilede af overensstemmelseserklæ- ringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på...
  • Page 31 ▶ Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære elværktøjet i ledningen, hænge det op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller dele, der er i bevægelse. Beskadigede eller sammenviklede ledninger øger risikoen for elektrisk stød.
  • Page 32 ▶ Ikke benyttede batterier må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batterikontakterne øger risikoen for personskader i form af forbrændinger. ▶ Hvis batteriet anvendes forkert, kan der løbe væske ud af batteriet. Undgå at komme i kontakt med denne væske.
  • Page 33 Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Kontakt Hilti Service eller læs dokumentet "Anvisninger om sikkerhed og anvendelse af Hilti Li-ion-batterier".
  • Page 34 I modsat fald er der fare for at dreje skruen over eller at beskadige skruen eller emnet. • Brug kun Hilti Nuron Li­ion-batterier fra B 22-serien til dette produkt. Af hensyn til en optimal effekt anbefaler Hilti at bruge de batterier, der fremgår af tabellen i slutningen af denne brugsanvisning, til dette produkt.
  • Page 35 Alle lysdioder lyser som løbelys, og derefter blinker Forespørgslen om batteriets tilstand kunne ikke én (1) lysdiode hurtigt gult. afsluttes. Gentag proceduren, eller kontakt Hilti Service. Alle lysdioder lyser som løbelys, og derefter lyser Hvis et tilsluttet produktet fortsat kan benyttes, er én (1) lysdiode rødt.
  • Page 36 ▶ Fastgør aldrig en værktøjssikkerhedsline i en bæltekrog. Anvend ikke en bæltekrog til at løfte produktet. Overhold nationale retningslinjer for opgaver i højden. Brug kun en kombination af Hilti faldsikringen og Hilti værktøjslinen #2261970som nedstyrkningssikring for dette produkt. ▶ Fastgør faldsikringen i monteringsåbningerne for tilbehør. Kontroller, at den sidder sikkert.
  • Page 37 Montering af indsatsværktøj FORSIGTIG Fare for personskader på grund af forkert værktøj! ▶ Anvend aldrig slidte eller beskadigede værktøjer 1. Rengør indsatsværktøjets indstiksende. 2. Tryk indsatsværktøjet ind helt på værktøjsholderen. 3. Kontrollér, at indsatsværktøjet sidder korrekt fast. Afmontering af indsatsværktøj FORSIGTIG Fare for personskader på...
  • Page 38 Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group Transport og opbevaring af batteridrevet værktøj og batterier...
  • Page 39 ▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol- dingsaffald! Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Yderligere oplysninger Yderligere oplysninger vedrørende betjening, teknik, miljø og recycling finder du under følgende link: qr.hilti.com/manual/?id=2284954&id=2284956...

  • Page 40: Sv Originalbruksanvisning

    I den här bruksanvisningen används följande symboler: Observera bruksanvisningen Anmärkningar och annan praktisk information Hantering av återvinningsbara material Elverktyg och batterier får inte kastas i hushållssoporna Hilti Litiumjonbatteri Hilti Batteriladdare 1.2.3 Symboler i bilderna Följande symboler används i bilder: Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen.
  • Page 41 Härmed intygar tillverkaren med ensamt ansvar att produkten som beskrivs överensstämmer med gällande lagstiftning och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data...
  • Page 42 ▶ Håll barn och obehöriga personer på betryggande avstånd under arbetet med elverktyget. Om du störs av obehöriga personer kan du förlora kontrollen över verktyget. Elsäkerhet ▶ Elverktygets elkontakt måste passa till vägguttaget. Elkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Originalkontakter och lämpliga vägguttag minskar risken för elstötar.
  • Page 43 ▶ Använd elverktyg, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvill- koren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. ▶ Se till att handtaget och greppytorna är torra, rena och fria från olja och fett. Med hala handtag och gripytor går det inte att hantera och kontrollera elverktyget säkert i oväntade situationer.
  • Page 44 Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti-service eller läs dokumentet ”Säkerhetsanvisningar vid användning av Hilti litiumjonbatterier”.
  • Page 45 överdragning och skador på skruven eller arbetsstycket. • Använd endast Hilti Nuron litiumjonbatterier av typen B 22 med produkten. För optimala prestanda rekommenderar Hilti att batterierna i den tabell som finns i slutet av bruksanvisningen används med produkten. •...
  • Page 46 Status Betydelse En (1) lysdiod blinkar snabbt grönt Litiumjonbatteriet är helt urladdat. Ladda batteriet. Kontakta Hilti-service om lysdioden fortfarande blinkar snabbt efter att batteriet har laddats. En (1) lysdiod blinkar snabbt gult Litiumjonbatteriet eller den anslutna produkten är överbelastad, för varm, för kall eller så föreligger ett annat fel.
  • Page 47 Förvaringstemperatur −20 ℃ … 40 ℃ Batteritemperatur när laddningen påbörjas −10 ℃ … 45 ℃ Bullerinformation och vibrationsvärden enligt EN 62841 De ljudtrycks- och vibrationsvärden som anges i anvisningarna har uppmätts med en standardiserad mätmetod och kan användas för att jämföra olika elverktyg med varandra. De kan också användas för att göra en preliminär uppskattning av exponeringarna.
  • Page 48 ▶ Fäst inga verktygslinor i bälteshaken. Använd inte bälteshaken för att lyfta produkten. Observera nationella föreskrifter för arbeten på höga höjder. Använd uteslutande en kombination av Hilti fästband med Hilti verktygslina #2261970 som fallskydd för denna produkt. ▶ Haka fast fästbandet i öppningen för tillbehör. Kontrollera att det sitter stadigt fast.
  • Page 49 • Efter skötsel- och underhållsarbeten ska alla skyddsanordningar monteras igen och kontrolleras. Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från Hilti hittar du i närmaste Hilti Store eller på: www.hilti.group 2284956...
  • Page 50 Felsökning Observera batteriets laddningsstatus- och felindikering vid alla störningar. Se kapitel Indikeringar för litiumjonbatteri. Kontakta Hilti-service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Möjlig orsak Lösning...

  • Page 51: No Original Bruksanvisning

    ▶ Kassera batteriet hos din Hilti Store eller vänd dig till närmaste återvinningscentral. Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder tar Hilti tillbaka din gamla enhet för återvinning. Fråga Hilti kundservice eller din säljare.
  • Page 52 Følgende symboler benyttes i denne bruksanvisningen: Følg bruksanvisningen Bruksanvisninger og andre nyttige opplysninger Håndtering av resirkulerbare materialer Ikke kast elektriske apparater eller batterier i husholdningsavfallet Hilti li­Ion-batteri Hilti Lader 1.2.3 Symboler i illustrasjoner Følgende symboler brukes i illustrasjonene: Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen.
  • Page 53 Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektro- verktøyet er utstyrt med.
  • Page 54 ▶ Fjern justeringsverktøy og skrunøkkel før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader. ▶ Unngå uhensiktsmessige arbeidsposisjoner. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
  • Page 55 Sikkerhetsanvisninger for skrumaskiner og slagskrumaskiner ▶ Hold elektroverktøyet i de isolerte håndtakene når du utfører arbeid der skruen kan komme i kontakt med skjulte strømledninger. Hvis skruen kommer i kontakt med en spenningsførende ledning, kan det også sette elektroverktøyets metalldeler under spenning og føre til elektrisk støt. Ekstra sikkerhetsanvisninger ▶...
  • Page 56 La batteriet kjølne. Hvis batteriet fremdeles er for varmt til at du kan ta på det etter en time, er det defekt. Kontakt Hilti service eller les dokumentet "Informasjon om sikkerhet og bruk av Hilti li-ion-batterier".
  • Page 57 Indikatorer for li-ion-batteriet Hilti Nuron Li-ion-batterier kan indikere ladetilstand, feilmeldinger og batteriets tilstand. 3.4.1 Indikatorer for ladetilstand og feilmeldinger ADVARSEL Fare for personskader på grunn av batteri som faller ned! ▶ Når du har satt i batteriet og trykt på låseknappen, må du kontrollere at batteriet igjen klikker på plass i produktet som brukes.
  • Page 58 SIW 8-22 Merkespenning 21,6 V Vekt i henhold til EPTA Procedure 01 uten batteri 2,4 kg Nominelt omdreiningstall på tomgang Modus I 0 o/min … 1 250 o/min Modus II 0 o/min … 1 500 o/min Slagtall Modus I 0 o/min … 2 500 o/min Modus II 0 o/min …...
  • Page 59 ▶ Ikke fest verktøysnoren i beltekroken. Ikke bruk en beltekrok til å løfte opp produktet. Følg nasjonale retningslinjer for arbeid i høyden. Som fallsikring av dette produktet skal du kun bruke en kombinasjon av Hilti fallsikring og Hilti verktøysnor #2261970.
  • Page 60 å senke det ned i vann eller la det stå i regn). Hvis et batteri blir gjennomvått, skal du behandle det som et skadd batteri. Isoler det i en ikke-brennbar beholder og kontakt Hilti service. • Hold batteriet fritt for fremmed olje og fett. Ikke la unødig støv eller smuss samle seg på batteriet. Rengjør batteriet med en tørr og myk børste eller en ren og tørr klut.
  • Page 61 Ved alle feil må du sjekke batteriets indikator for ladetilstand og feil. Se kapittelet Indikatorer for li-ion- batteriet. Ved feil som ikke står i denne tabellen eller som du selv ikke kan utbedre, må du kontakte Hilti service. Feil Mulig årsak Løsning...

  • Page 62: Fi Alkuperäiset Ohjeet

    ▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning for gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller forhandleren.
  • Page 63 Tässä käyttöohjeessa käytetään seuraavia symboleita: Noudata käyttöohjetta Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana Hilti Litiumioniakku Hilti Laturi 1.2.3 Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa.
  • Page 64 Valmistaja vakuuttaa, että tässä kuvattu tuote täyttää sitä koskevien voimassa olevien lakien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka...
  • Page 65 ▶ Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten hengityssuojain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät oikein käytettyinä loukkaantumisriskiä sähkötyökalun käyttötilanteesta riippuen. ▶ Varo tahatonta käynnistämistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen verkkovirtaan ja/tai liität siihen akun, otat sen käteesi tai kannat sitä. kannat sähkötyökalua sormi käyttökytkimellä...
  • Page 66 nen sallitun lämpötila-alueen lämpötiloja noudattamatta saattaa johtaa akun tuhoutumiseen ja aiheuttaa tulipalovaaran. Huolto ▶ Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkupe- räisiä varaosia. Siten varmistat koneen turvallisuuden säilymisen. ▶ Älä koskaan yritä huoltaa vaurioitunutta akkua. Akkujen kaikki huoltotyöt saa suorittaa vain valmistaja tai sen valtuuttama huoltopiste.
  • Page 67 Muutoin on olemassa vaara, että kierteet vääntyvät rikki ja ruuvi tai kiinnitettävä osa vaurioituu. • Käytä tässä tuotteessa vain tyyppisarjan B 22 Hilti Nuron -litiumioniakkuja. Parhaan tehon saavut- tamiseksi Hilti suosittaa, että tässä tuotteessa käytetään vain tämän käyttöohjeen lopussa olevassa taulukossa mainittuja akkuja.
  • Page 68 Käytä näiden akkujen lataamiseen vain tämän käyttöohjeen lopussa olevassa taulukossa mainittujen tyyppisarjojen Hilti-latureita. Toimituksen sisältö Iskevä mutteriväännin, käyttöohje. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group Litiumioniakun näyttö Hilti Nuron -litiumioniakuissa on lataustilan, vikailmoitusten ja akun kunnon näyttö.
  • Page 69 50 %. sena. Jos liitettyä tuotetta ei enää voi käyttää, akku on tullut käyttöikänsä päähän ja vaihdettava. Ota yh- teys Hilti-huoltoon. Tekniset tiedot Tuotteessa on 2 käyttötilaa kierroslukualueen valintaa varten. Pienempää kierroslukualuetta käytetään pienten kiinnityselementtien kiristämiseen.
  • Page 70 ▶ Aina ennen käyttöä tarkasta työkaluliinan kiinnityspisteen mahdolliset vauriot. ▶ Älä kiinnitä työkaluliinaa vyökoukkuun. Älä käytä vyökoukkua tuotteen nostamiseen. Noudata maassasi voimassa olevia korkealla tehtävien töiden määräyksiä ja ohjeita. Käytä tämän tuotteen putoamissuojana ainoastaan Hilti-putoamisvarmistimen ja Hilti-työkaluliinan #2261970 yhdistelmää. ▶ Kiinnitä putoamisvarmistin lisävarusteelle tarkoitettuihin kiinnitysaukkoihin. Tarkasta kunnollinen kiinnitys.
  • Page 71 Työkaluterän kiinnitys VAROITUS Loukkaantumisvaara Jos käytät vääränlaista työkalua! ▶ Älä käytä kuluneita tai vaurioituneita työkaluja. 1. Puhdista työkaluterän istukkapää. 2. Paina työkaluterä kunnolla istukkaan. 3. Tarkasta työkaluterän kiinni pysyminen. Työkaluterän irrotus VAROITUS Työkaluterän aiheuttama loukkaantumisvaara! Työkaluterä voi olla kuuma tai teräväreunainen. ▶...
  • Page 72 Kunnossapito • Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. Jos havaitset vaurioita ja/tai toimintahäiriöitä, älä käytä tuotetta. Korjauta tuote viipymättä Hilti-huollossa. • • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet takaisin ja tarkasta niiden moitteeton toiminta.
  • Page 73 Apua häiriötilanteisiin Kaikissa häiriötilanteissa tarkkaile lataustilan ja vikojen näytön merkkivaloja. Ks. kappale Litiumioniakun merkkivalot. Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Häiriö Mahdollinen syy Ratkaisu Tuote ei toimi. Akku ei kunnolla kiinni.

  • Page 74: Et Originaalkasutusjuhend

    Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid: Järgige kasutusjuhendit Soovitused seadme kasutamiseks ja muu kasulik teave Taaskasutatavate materjalide käsitsemine Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka Hilti Li-Ion-aku Hilti Laadimisseade 1.2.3 Joonistel kasutatud sümbolid Joonistel kasutatakse järgmisi sümboleid. Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.
  • Page 75 õigusaktide nõuetele ja kehtivatele standarditele. Vastavusdeklaratsiooni koopia leiate käesoleva kasutusju- hendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ohutus Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid ohutusjuhiseid, nõuandeid, jooniseid ja tehnilisi andmeid! Järgmiste juhiste eiramise tagajärg võib olla elektrilöök, tulekahju ja/või...
  • Page 76 ▶ Hoidke lapsed ja kõik teised töökohast eemal, kui kasutate elektrilist tööriista! Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda. Elektriohutus ▶ Elektrilise tööriista pistik peab sobima pistikupessa. Pistiku juures ei tohi teha mingeid muudatusi. Kaitsemaandusega seadmete puhul ei tohi kasutada adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögiohtu.
  • Page 77 ▶ Kasutage elektrilist tööriista, tarvikuid ja lisatarvikuid vastavalt nendele juhistele. Arvestage seejuures töötingimuste ja tehtava töö iseloomuga. Elektrilise tööriista kasutamine otstarbel, milleks see ei ole ette nähtud, võib põhjustada ohtlikke olukordi. ▶ Käepidemed ja haardepinnad peavad olema kuivad, puhtad ning vabad õlist ja rasvast. Libedad käepidemed ja haardepinnad ei võimalda elektrilist tööriista ootamatutes olukordades kindlalt käsitseda ega kontrollida.
  • Page 78 Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Pöörduge Hilti hooldekeskusesse või lugege läbi dokument "Juhised Hilti liitiumioonakude ohutu käsitsemise ja kasutamise kohta".
  • Page 79 Löökkruvikeerajat tuleks kasutada üksnes töödeks, mis ei nõua täpset/spetsifitseeritud pöördemomenti. Vastasel korral esineb ülekeeramise, kruvi või tooriku kahjustamise oht. • Kasutage selle toote jaoks ainult Hilti Nuron B 22 seeria liitiumioonakusid. Optimaalse võimsuse tagamiseks soovitab Hilti kasutada selle toote jaoks käesoleva kasutusjuhendi lõpus olevas tabelis nimetatud akusid.
  • Page 80 Viige seade ja aku soovitatud töötemperatuurile ja ärge avaldage tootele ülekoormust. Kui teade ei kao, pöörduge Hilti hooldekeskusse. Üks (1) LED-tuli põleb kollase tulega Liitiumioonaku ja sellega seotud toode ei ühildu. Palun pöörduge Hilti hooldekeskusse.
  • Page 81 Andmed müra ja vibratsiooni kohta vastavalt standardile EN 62841 Käesolevas juhendis märgitud helirõhu- ja vibratsioonitase on mõõdetud standarditud mõõtemeetodil ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni- ja mürataseme esialgseks hindamiseks. Toodud näitajad iseloomustavad elektrilise tööriista põhilisi ettenähtud töid. Kui aga elektrilist tööriista kasutatakse muul otstarbel, teiste tarvikutega või kui tööriista on ebapiisavalt hooldatud, võivad näitajad käesolevas juhendis toodud näitajatest kõrvale kalduda.
  • Page 82 ▶ Ärge kinnitage tarvikuhoidetrossi vööklambri külge. Ärge kasutage vööklambrit toote tõstmiseks. Järgige riigis kehtivaid eeskirju kõrgel töötamise kohta. Selle seadme puhul kasutage kukkumiskaitsena üksnes kombinatsiooni, mis koosneb Hilti lukustusklambrist ja Hilti tööriistatrossist #2261970. ▶ Kinnitage lukustusklamber lisatarviku paigaldusavadesse. Kontrollige kindlat kinnitumist.
  • Page 83 • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja juhtelemendid töötavad veatult. • Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekesku- ses. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige, kas need töötavad veatult.
  • Page 84 ▶ Ärge saatke kahjustada saanud akusid posti teel! ▶ Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga. ▶ Käidelge akusid nii, et need ei satu laste kätte. ▶ Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse eelduseks on materjalide korralik sorteerimine.

  • Page 85: Lv Oriģinālā Lietošanas Instrukcija

    ▶ Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka! Tootja garantii ▶ Kui Teil on küsimusi garantiitingimuste kohta, pöörduge Hilti müügiesindusse. Lisateave Lisateavet käsitsemise, tehnika, keskkonna ümbertöötluse kohta leiate lingilt: qr.hilti.com/manual/?id=2284954&id=2284956 See link sisaldub ka käesoleva kasutusjuhendi lõpus QR-koodina.
  • Page 86 Ražotājs, uzņemoties pilnu atbildību, apliecina, ka šeit aprakstītais izstrādājums atbilst spēkā esošo tiesību aktu un standartu prasībām. Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās. Tehnisko dokumentāciju glabā: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Latviešu 2284956...
  • Page 87 Drošība Vispārīgi drošības norādījumi par darbu ar elektroiekārtām BRĪDINĀJUMS! Iepazīstieties ar visiem drošības norādījumiem, instrukcijām, attēliem un tehnis- kajiem parametriem, kas attiecas uz šo elektroiekārtu. Turpmāk izklāstīto instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai nopietnas traumas. Saglabājiet visus drošības norādījumus un instrukcijas turpmākai lietošanai. Drošības norādījumos lietotais apzīmējums "elektroiekārta"...
  • Page 88 ▶ Nezaudējiet modrību un neatkāpieties no elektroiekārtu lietošanas drošības noteikumu ievēro- šanas arī tad, ja lietojat attiecīgo elektroiekārtu bieži un kārtīgi to pārzināt. Neuzmanība vienā sekundes daļā var novest pie smagām traumām. Elektroiekārtas lietošana un apkope ▶ Nepārslogojiet elektroiekārtu. Katram darbam izvēlieties piemērotu iekārtu. Elektroiekārta darbosies labāk un drošāk pie nominālās slodzes.
  • Page 89 Papildnorādījumi par drošību ▶ Lietojiet izstrādājumu un tā papildaprīkojumu tikai tad, ja tas ir nevainojamā stāvoklī. ▶ Nekādā gadījumā nemēģiniet ietekmēt izstrādājuma vai tā papildaprīkojuma funkcijas vai to pārveidot. ▶ Vienmēr ar roku satveriet izstrādājumu aiz šim nolūkam paredzētā roktura. Raugieties, lai rokturis būtu sauss un tīrs.
  • Page 90 Pretējā gadījumā pastāv risks, ka skrūve tiks pārgriezta un sabojāta vai tiks nodarīti bojājumi apstrādājamai detaļai. Lietojiet kopā ar šo izstrādājumu tikai sērijas B 22 Hilti litija jonu akumulatorus Nuron. Lai nodrošinātu • optimālu darbības efektivitāti, Hilti iesaka kopā ar šo izstrādājumu lietot šīs lietošanas instrukcijas beigās iekļautajā...
  • Page 91 Litija jonu akumulatora indikācija Hilti litija jonu akumulatoru Nuron indikācija var informēt par akumulatora uzlādes līmeni, kļūmēm un stāvokli. 3.4.1 Uzlādes līmeņa indikācija un kļūmes paziņojumi BRĪDINĀJUMS! Traumu risks akumulatora nokrišanas gadījumā! ▶ Ja akumulators ir ievietots un tiek nospiests atbloķēšanas taustiņš, nodrošiniet, lai akumulators atkal tiktu kārtīgi nofiksēts izstrādājumā.
  • Page 92 Tehniskie parametri Izstrādājumam ir 2 režīmi ar dažādām apgriezienu skaita pakāpēm. Zemākā apgriezienu skaita pakāpe ir paredzēta nelielāku stiprinājuma elementu pievilkšanai. SIW 8-22 Nominālais spriegums 21,6 V Svars atbilstīgi EPTA Procedure 01 bez akumulatora 2,4 kg Nominālais rotācijas ātrums tukšgaitā Režīms I 0 apgr./min …...
  • Page 93 ▶ Nenostipriniet instrumentu drošības virves pie jostas āķa. Nelietojiet jostas āķi izstrādājuma pacelšanai. Ievērojiet jūsu valstī spēkā esošos noteikumus par darbu augstumā. Aizsardzībai pret kritieniem lietojiet kopā ar šo izstrādājumu tikai Hilti pretnokrišanas aprīkojumu apvienojumā ar Hilti instrumentu drošības virvi #2261970.
  • Page 94 1. Notīriet maināmā instrumenta nofiksējamo galu. 2. Pilnībā uzspiediet maināmo instrumentu uz instrumenta patronas. 3. Pārbaudiet maināmā instrumenta fiksāciju. Maināmā instrumenta demontāža IEVĒROT PIESARDZĪBU! Traumu risks, ko rada darba instruments! Maināmais instruments var būt karsts vai ar asām malām. ▶ Darba instrumenta nomaiņas laikā valkājiet aizsargcimdus. ▶...
  • Page 95 Lai iekārtas lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un patēriņa materiālus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu akceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group Iekārtu un akumulatoru transportēšana un uzglabāšana Transportēšana...
  • Page 96 Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacī- jums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas kon- sultanta. ▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos! Ražotāja garantija...

  • Page 97: Lt Originali Naudojimo Instrukcija

    Šioje naudojimo instrukcijoje naudojami tokie simboliai: Laikykitės naudojimo instrukcijos Naudojimo nurodymai ir kita naudinga informacija Rodo, kad juo paženklintą medžiagą galima perdirbti Elektrinių prietaisų ir akumuliatorių nemesti į buitines atliekas Hilti Ličio jonų akumuliatorius Hilti Kroviklis 1.2.3 Iliustracijose naudojami simboliai Iliustracijose naudojami šie simboliai: Šie skaitmenys nurodo atitinkamą...
  • Page 98 Gamintojas prisiimdamas visą atsakomybę pareiškia, kad čia aprašytas prietaisas atitinka galiojančių įstatymų ir standartų reikalavimus. Atitikties deklaracijos kopiją rasite šios instrukcijos gale. Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sauga Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius saugos nurodymus, instrukcijas,...
  • Page 99 ▶ Dirbdami su elektriniu įrankiu, neleiskite darbo zonoje būti vaikams ir pašaliniams asmenims. Atitraukę dėmesį nuo darbo, galite nebesuvaldyti prietaiso. Apsauga nuo elektros ▶ Prietaiso maitinimo kabelio kištukas turi atitikti elektros lizdo tipą. Kištuko jokiu būdu negalima keisti. Nenaudokite tarpinių kištukų kartu su elektriniais įrankiais, turinčiais apsauginį įžeminimą. Nepakeisti kištukai ir tinkami elektros lizdai mažina elektros smūgio riziką.
  • Page 100 ▶ Pjovimo įrankiai visuomet turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjovimo briaunomis mažiau stringa ir yra lengviau valdomi. ▶ Elektrinį įrankį, reikmenis, keičiamuosius įrankius ir t. t. naudokite pagal šias instrukcijas. Taip pat atsižvelkite į darbo sąlygas ir atliekamo darbo pobūdį. Elektrinius įrankius naudojant ne pagal paskirtį, gali kilti pavojingos situacijos.
  • Page 101 Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti į rankas, jis yra sugedęs. Kreipkitės į Hilti techninės priežiūros centrą, arba perskaitykite šį dokumentą „Hilti ličio jonų akumuliatorių saugos ir naudojimo nurodymai“.
  • Page 102 Priešingu atveju kyla pavojus, kad varžtas bus persuktas ir pažeistas, o ruošinys – sugadintas. • Su šiuo prietaisu naudokite tik B 22 serijos Hilti Nuron ličio jonų akumuliatorius. Optimaliam našumui Hilti rekomenduoja šiam prietaisui šios naudojimo instrukcijos gale esančioje lentelėje nurodytus akumuliatorius.
  • Page 103 50%. raudona spalva. Jei prijungto prietaiso toliau naudoti nebegalima, vadinasi akumuliatoriaus eksploatavimo laikas bai- gėsi ir jį reikia pakeisti. Kreipkitės į Hilti techninės priežiūros centrą. Techniniai duomenys Prietaise yra 2 režimai sūkių pakopoms. Pasirinkus žemesnę sūkių pakopą, galima priveržti mažesnius tvirtinimo elementus.
  • Page 104 SIW 8-22 Laikymo temperatūra −20 ℃ … 70 ℃ Darbinė aplinkos temperatūra −17 ℃ … 60 ℃ Akumuliatorius Akumuliatoriaus darbinė įtampa 21,6 V Akumuliatoriaus svoris Žr. šios naudojimo instrukcijos gale. Darbinė aplinkos temperatūra −17 ℃ … 60 ℃ Laikymo temperatūra −20 ℃...
  • Page 105 ▶ Įrankio laikančiojo lyno netvirtinkite prie diržo kablio. Diržo kabelio nenaudokite prietaisui kelti. Laikykitės Jūsų šalyje galiojančių direktyvų dėl darbo aukštyje. Kaip apsaugą nuo nukritimo šiam gaminiui naudokite tik Hilti apsaugos nuo nukritimo įtaiso ir Hilti įrankio laikančiojo lyno #2261970 derinį.
  • Page 106 (pvz., nepanardinkite į vandenį ir nepalikite stovėti lietuje). Jei akumuliatorius peršlapo, elkitės su juo kaip su pažeistu akumuliatoriumi. Izoliuokite jį nedegiame konteineryje ir kreipkitės į Hilti techninės priežiūros centrą. • Saugokite akumuliatorių nuo pašalinės alyvos ir tepalo. Saugokite, kad ant akumuliatoriaus nenusėstų...
  • Page 107 Pagalba sutrikus veikimui Visų sutrikimų atvejais atkreipkite dėmesį į akumuliatoriaus įkrovos lygio ir sutrikimų rodmenį. Žr. skyrių Ličio jonų akumuliatoriaus rodmenys. Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Sutrikimas Galima priežastis...

  • Page 108: Ru Перевод Оригинального Руководства По Эксплуатации

    ▶ Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga. ▶ Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas. ▶ Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. Didelė Hilti prietaisų dalis yra pagaminta iš medžiagų, kurias galima perdirbti. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų...
  • Page 109 ООО Эйч-Кон, Республика Армения, г. Ереван, ул. Бабаяна 10/1 Страна производства: см. маркировочную табличку на оборудовании. Дата производства: см. маркировочную табличку на оборудовании. Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет.
  • Page 110 ствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
  • Page 111 Используемый далее термин «электроинструмент» относится к электроинструменту, работающему от электрической сети (с кабелем электропитания) и от аккумулятора (без кабеля электропитания). Безопасность рабочего места ▶ Следите за чистотой и хорошей освещенностью на рабочем месте. Беспорядок на рабочем месте или плохое освещение могут привести к несчастным случаям. ▶...
  • Page 112 ▶ Не пребывайте в ложной уверенности в собственной безопасности и не пренебрегайте пра- вилами техники безопасности для электроинструментов, даже если вы являетесь опытным пользователем электроинструмента. Неосторожное обращение может в течение долей секунды стать причиной получения тяжелых травм. Использование и обслуживание электроинструмента ▶...
  • Page 113 Сервис ▶ Доверяйте ремонт своего электроинструмента только квалифицированному персоналу, ис- пользующему только оригинальные запчасти. Этим обеспечивается поддержание электроин- струмента в безопасном состоянии. ▶ Категорически запрещается выполнять обслуживание поврежденных аккумуляторов. Все технические работы с аккумуляторами должны выполняться только производителем или авторизо- ванными...
  • Page 114 материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Обратитесь в сервисную службу Hilti или изучите документ «Указания по технике безопасности и использованию литий-ионных аккумуляторов Hilti».
  • Page 115 повреждения крепежного элемента или заготовки. Для этого электроинструмента используйте только литий-ионные аккумуляторы фирмы Hilti серии • B 22 Nuron. Для обеспечения оптимальной мощности Hilti рекомендует использовать с этим элек- троинструментом аккумуляторы, указанные в таблице в конце этого руководства по эксплуатации. •...
  • Page 116 службу Hilti. Один (1) светодиод горит желтым. Литий-ионный аккумулятор и сопряженный с ним электроинструмент не совместимы друг с другом. Обратитесь в сервисный центр Hilti. Один (1) светодиод мигает красным с высокой Литий-ионный аккумулятор заблокирован и его частотой. дальнейшее использование невозможно. Обра- титесь...
  • Page 117 SIW 8-22 Номинальная частота вращения на холостом ходу Режим II 0 об/мин … 1 500 об/мин Частота ударов Режим I 0 об/мин … 2 500 об/мин Режим II 0 об/мин … 2 950 об/мин Температура хранения −20 ℃ … 70 ℃ Температура...
  • Page 118 Соблюдайте национальные директивы по выполнению высотных работ. Для защиты этого электроинструмента от падения используйте только комбинацию из предохранителя Hilti для предупреждения случайного срабатывания при ударе и удерживающего троса для инстру- ментов Hilti #2261970. ▶ Закрепляйте предохранитель для предупреждения случайного срабатывания при ударе в монтаж- ных...
  • Page 119 2. Прижмите рабочий инструмент в зажимном патроне до упора. 3. Проверьте надежность фиксации рабочего инструмента. Снятие рабочего инструмента ОСТОРОЖНО Опасность травмирования рабочим инструментом! Рабочий инструмент может нагреваться или иметь острые кромки. ▶ При смене рабочего инструмента пользуйтесь защитными перчатками. ▶ Вытяните рабочий инструмент из зажимного патрона. Установка/снятие...
  • Page 120 Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные Hilti запасные части, расходные материалы и принадлеж- ности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group Транспортировка и хранение аккумуляторных инструментов и аккумуляторов...
  • Page 121 Большинство материалов, из которых изготовлены изделия Hilti, подлежат вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей пе- реработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании элек- трических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную инфор- мацию...

  • Page 122: Uk Оригінальна Інструкція З Експлуатації

    Гарантия производителя ▶ С вопросами относительно гарантийных условий обращайтесь в ближайшее представительство Hilti. Дополнительная информация Дополнительную информацию относительно управления, технического оснащения, защиты окружающей среды и повторного использования см. по следующей ссылке: qr.hilti.com/manual/?id=2284954&id=2284956 Эта ссылка также приводится в конце документа в виде QR-кода.
  • Page 123 Hilti Літій-іонна акумуляторна батарея Hilti Зарядний пристрій 1.2.3 Символи на ілюстраціях На ілюстраціях використовуються такі символи: Цифрами позначаються відповідні ілюстрації, наведені на початку цієї інструкції з експлуата- ції. Нумерація відображає послідовність робочих кроків на ілюстраціях та може відрізнятися від нумерації у тексті.
  • Page 124 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Загальні вказівки з техніки безпеки при роботі з електроінструментами ПОПЕРЕДЖЕННЯ! Уважно прочитайте усі вказівки та інструкції з техніки безпеки, ознайомтеся з малюнками та технічними даними цього електроінструмента.
  • Page 125 ренесення електроінструмента тримати палець на вимикачі або приєднувати інструмент до джерела живлення увімкненим, це може призвести до нещасного випадку. ▶ Перш ніж вмикати електроінструмент, від'єднайте від нього все налагоджувальне приладдя або гайкові ключі. Приладдя або ключ, що знаходяться в обертовому вузлі інструмента, можуть стати...
  • Page 126 ▶ У разі неправильного застосування з акумуляторної батареї може пролитися рідина. Уникайте контакту з нею. У разі випадкового контакту цієї рідини зі шкірою негайно промийте уражене місце достатньою кількістю води. Якщо рідина потрапила в очі, рекомендується додатково звернутися по лікарську допомогу. Пролита з акумуляторної батареї рідина може призвести до подразнення...
  • Page 127 спостерігати. Зачекайте, доки акумуляторна батарея не охолоне. Якщо через годину акумуляторна батарея все ще залишається гарячою на дотик, це свідчить про її несправність. Зверніться до сервісної служби компанії Hilti або ознайомтеся з указівками щодо техніки безпеки та належної експлуатації літій-іонних акумуляторних батарей Hilti.
  • Page 128 які зазначені у таблиці наприкінці цієї інструкції з експлуатації. Комплект постачання Ударний шурупокрут, інструкція з експлуатації. Інше приладдя, допущене до експлуатації з Вашим інструментом, Ви можете придбати у Hilti Store або на веб-сайті www.hilti.group Варіанти індикації літій-іонної акумуляторної батареї Літій-іонні акумуляторні батареї Hilti Nuron оснащені індикаторами, які можуть відображати стан заряду, повідомлення...
  • Page 129 Один (1) світлодіод швидко мигає червоним ко- Літій-іонна акумуляторна батарея заблокована та льором більше не може використовуватися. Будь ласка, зверніться до сервісної служби компанії Hilti. 3.4.2 Індикація стану акумуляторної батареї Щоб відобразити індикацію стану акумуляторної батареї, натисніть і утримуйте деблокувальну кнопку...
  • Page 130 Технічні дані Конструкція інструмента передбачає 2 режими роботи з різною швидкістю обертання. Режим низької швидкості обертання призначений для затягування невеликих кріпильних елементів. SIW 8-22 Номінальна напруга 21,6 В Маса відповідно до EPTA Procedure 01 без акумуляторної батареї 2,4 кг Номінальна частота обертання на холостому ходу Режим...
  • Page 131 Захист від падіння з висоти ПОПЕРЕДЖЕННЯ Небезпека отримання травм внаслідок падіння робочого інструмента та/або приладдя! ▶ Використовуйте тільки той страхувальний строп для інструментів Hilti, який рекомендований для Вашого інструмента. ▶ Перед кожним використанням перевіряйте точку кріплення страхувального стропа для інструментів...
  • Page 132 Установлення змінного робочого інструмента ОБЕРЕЖНО Небезпека отримання травм через використання неналежного змінного робочого інструмента! ▶ Не використовуйте зношені або пошкоджені змінні робочі інструменти. 1. Прочистіть хвостовик змінного робочого інструмента. 2. Щільно притисніть змінний робочий інструмент до затискного патрона. 3. Перевірте правильність установлення змінного робочого інструмента. Знімання...
  • Page 133 Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані компанією Hilti запасні частини, видаткові матеріали та приладдя для інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб- сайті www.hilti.group Транспортування та зберігання акумуляторних інструментів та акумуляторних...
  • Page 134 У разі виникнення будь-яких несправностей звертайте увагу на індикатор стану заряду та несправності акумуляторної батареї. Додаткова інформація наведена у розділі «Варіанти індикації літій-іонної акумуляторної батареї». У разі виникнення несправностей, які не зазначені у цій таблиці або які Ви не можете полагодити самостійно, зверніться до сервісної служби компанії Hilti. Несправність Можлива причина Рішення...

  • Page 135: Kk Түпнұсқа Пайдалану Бойынша Нұсқаулық

    робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію, звертайтеся до сервісної служби компанії Hilti або до свого торго- вого...
  • Page 136 Бұл пайдалану бойынша нұсқаулықта төмендегі белгілер пайдаланылады: Пайдалану бойынша нұсқаулықты ұстану Аспапты пайдалану бойынша нұсқаулар және басқа пайдалы ақпарат Қайта пайдалануға болатын материалдармен жұмыс істеу Электр аспаптарды және аккумуляторларды тұрмыстық қоқысқа тастамаңыз Hilti Li­Ion аккумуляторы Hilti зарядтағыш құрылғысы 1.2.3 Суреттердегі белгілер Суреттерде төмендегі белгілер қолданылады: Бұл...
  • Page 137 стандарттарға сәйкес екендігін толық жауапкершілікпен жариялайды. Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Қауіпсіздік Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар...
  • Page 138 ▶ Жанғыш сұйықтықтар, газдар немесе шаң бар жарылыс қаупі бар аймақта электр құралын қолданбаңыз. Жұмыс кезінде электр құралдары ұшқындар шығады және ұшқындар шаңды немесе буларды тұтандыруы мүмкін. ▶ Балалардың және бөгде адамдардың жұмыс істеп тұрған электр құралына жақындауына рұқсат етпеңіз. Жұмысқа көңіл бөлмегенде, электр құралын бақылау жоғалуы мүмкін. Электр...
  • Page 139 ▶ Электр құралын реттеуге, саймандарды ауыстыруға кірісу алдында немесе жұмыстағы үзіліс алдында розеткадан ашаны және/немесе электр құралынан алмалы-салмалы аккумуляторды шығарыңыз. Бұл сақтық шарасы электр құралының кездейсоқ қосылуын болдырмайды. ▶ Қолданылмайтын электр құралдарын балалар жетпейтін жерде сақтаңыз. Аспаппен таныс емес немесе осы нұсқауларды оқып шықпаған адамдарға аспапты пайдалануға рұқсат бермеңіз.
  • Page 140 ▶ Өнімді әрдайым арнайы тұтқасынан қолыңызбен ұстаңыз. Тұтқаны құрғақ әрі таза күйінде сақтаңыз. ▶ Аспаптың айналатын бөлшектеріне тимеңіз - жарақат алу қаупі бар! ▶ Өнімді қолдану барысында қорғауыш көзілдірікті, қорғауыш касканы және қорғауыш құлаққапты киіп жүріңіз. ▶ Құралды алмастырған кезде қорғауыш қолғап киіңіз. Алмалы-салмалы аспапқа тию кесіктерге және күйіктерге...
  • Page 141 қажет. Әйтпесе айналу моментінен асыру және бұрандаға немесе дайындамаға зақым келтіру қаупі туындайды. • Бұл өнім үшін тек B 22 сериялы Hilti Nuron Li-Ion аккумуляторларын пайдаланыңыз. Hilti компаниясы бұл өнім үшін оңтайлы қуатқа қол жеткізу мақсатында осы пайдалану бойынша нұсқаулықтың соңындағы кестеде көрсетілген аккумуляторларды пайдалануға кеңес береді.
  • Page 142 Жеткізу жинағы Гайка бұрауыш, пайдалану бойынша нұсқаулық. Оған қоса өніміңіз үшін рұқсат етілген жүйелік өнімдерді Hilti Store дүкенінде немесе мына веб-сайттан табуға болады: www.hilti.group Li­Ion аккумуляторының индикаторлары Hilti Nuron Li-Ion аккумуляторлары аккумуляторлардың заряд деңгейін, ақаулық туралы хабарларын және күйін көрсете алады.
  • Page 143 шамасынан төмен болғанын білдіреді. Жалғанған өнімді ары қарай пайдалану мүмкін болмаса, бұл аккумулятордың қызмет ету мерзімі аяқталғанын және оны алмастыру керек екендігін білдіреді. Hilti қызмет көрсету орталығына хабарласыңыз. Техникалық сипаттамалар Өнімде айналу жиіліктерінің деңгейлері үшін 2 режим бар. Төмен айналу жиілігінің деңгейінде шағын...
  • Page 144 Биіктен құлаудан қорғаныс ЕСКЕРТУ Жарақат алу қаупі құралдың және/немесе керек-жарақтың құлауынан! ▶ Тек өнім үшін ұсынылған Hilti құрал ұстағыш арқанын қолданыңыз. ▶ Құрал ұстағыш арқанның бекіту нүктесінде әр пайдалану алдында зақымдардың бар-жоғын тексеріп шығыңыз. ▶ Құрал ұстағыш арқанды белдік ілмегіне бекітпеңіз. Белдік ілмегін өнімді көтеру үшін пайдаланбаңыз.
  • Page 145 Бұл өнім үшін құлаудан қорғаныс ретінде тек Hilti компаниясы ұсынған құлаудан сақтандырғыштың және Hilti компаниясы ұсынған #2261970 құралдарды ұстағыш арқанының қисындасуын қолданыңыз. ▶ Құлаудан сақтандырғышты керек-жараққа арналған монтаждық саңылауларға бекітіңіз. Берік ұсталғанын тексеріңіз. ▶ Құралдарды ұстағыш арқанның карабинін құлаудан сақтандырғышқа, ал екінші карабинді жүк...
  • Page 146 орнатып, олардың ақаусыз жұмыс істегенін тексеріңіз. Қауіпсіз қолдану үшін тек түпнұсқа қосалқы бөлшектер мен жұмсалатын материалдарды қолданыңыз. Hilti мақұлдаған қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек-жарақтар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group Аккумуляторлық құралдар мен аккумуляторларды тасымалдау және сақтау...
  • Page 147 зақымдардың бар-жоғын тексеріп шығыңыз. Ақаулықтардағы көмек Кез келген ақаулықтар орын алған жағдайда, аккумулятордың заряд деңгейі мен ақаулық индикаторына назар аударыңыз. Li­Ion аккумуляторының индикаторлары бөлімін қараңыз. Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулық Ықтимал себеп...

  • Page 148: Tr Orijinal Kullanım Kılavuzu

    ▶ Аккумуляторды Hilti Store дүкенінде кәдеге жаратыңыз немесе жергілікті кәдеге жарату кәсіпорнына хабарласыңыз. Hilti өнімдері қайта өңдеу үшін жарамды көптеген материалдардың санынан тұрады. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспаптарды кәдеге жарату үшін қабылдайды. Hilti қызмет көрсету орталығынан немесе дилерден сұраңыз.
  • Page 149 Bu kullanım kılavuzunda aşağıdaki semboller kullanılmıştır: Kullanım kılavuzuna dikkat edilmelidir Kullanım uyarıları ve diğer gerekli bilgiler Geri dönüşümlü malzemeler ile çalışma Elektrikli aletleri ve aküleri evdeki çöplere atmayınız Hilti Lityum İyon akü Hilti Şarj cihazı 1.2.3 Resimlerdeki semboller Resimlerde aşağıdaki semboller kullanılmıştır: Bu sayılar, kullanım kılavuzunun başlangıcındaki ilgili çizime atanmıştır.
  • Page 150 Üretici burada tanımlanan ürünün geçerli yasalara ve standartlara uygun olduğunu kendi sorumluluğunda beyan eder. Bu dokümanın sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları...
  • Page 151 ▶ Elektrikli el aletini devreye almadan önce ayar aletlerini veya vidalama anahtarlarını çıkartınız. Dönen bir alet parçasında bulunan bir alet veya anahtar yaralanmalara yol açabilir. ▶ Aşırı bir vücut hareketinden sakınınız. Güvenli bir duruş sağlayınız ve her zaman dengeli tutunuz. Böylece beklenmedik durumlarda elektrikli el aletini daha iyi kontrol edebilirsiniz.
  • Page 152 Vidalama makinesi ve darbeli vidalama makinesi için güvenlik uyarıları ▶ Elektrikli el aletini, vidanın gizli elektrik kablolarına temas edebileceği durumlarda izole tutama- ğından tutunuz. Elektrik ileten bir hat ile temasta metal vida parçalar da gerilim altında kalır ve elektrik çarpmasına neden olabilir. Ek güvenlik uyarıları...
  • Page 153 • Bu ürün için sadece B 22 tip serisi Hilti Nuron lityum iyon aküleri kullanınız. Optimum performans için Hilti, bu ürüne yönelik olarak bu kullanım kılavuzunun sonundaki tabloda belirtilen akülerin kullanılmasını...
  • Page 154 Lityum İyon akü göstergeleri Hilti Nuron Lityum İyon aküler şarj durumunu, hata mesajlarını ve akünün durumunu gösterebilir. 3.4.1 Şarj durumu ve hata mesajları göstergeleri İKAZ Düşen akü nedeniyle yaralanma tehlikesi! ▶ Akü takılıyken, kilit açma tuşuna bastıktan sonra, kullandığınız üründe akünün yerine oturduğundan emin olunuz.
  • Page 155 SIW 8-22 Nominal gerilim 21,6 V EPTA Procedure 01 uyarınca aküsüz ağırlık 2,4 kg Ölçüm rölanti devir sayısı Mod I 0 dev/dak … 1.250 dev/dak Mod II 0 dev/dak … 1.500 dev/dak Darbe sayısı Mod I 0 dev/dak … 2.500 dev/dak Mod II 0 dev/dak …...
  • Page 156 ▶ Kemer kancasına herhangi bir alet bağlama ipi sabitlemeyiniz. Kemer kancasını ürünü kaldırmak için kullanmayınız. Yüksekteki çalışmalar için ulusal yönetmelikleri dikkate alınız. Bu ürün için devrilme emniyeti olarak sadece Hilti alet bağlama ipi ile Hilti düşme emniyetini kullanınız #2261970. ▶ Düşme emniyetini aksesuarın montaj deliklerine sabitleyiniz. Güvenli tutuşu kontrol ediniz.
  • Page 157 Ek aletin sökülmesi DİKKAT Ek alet nedeniyle yaralanma tehlikesi! Ek alet sıcak veya keskin kenarlı olabilir. ▶ Ek aleti değiştirirken koruyucu eldiven takınız. ▶ Ek aleti alet bağlantı yerinden çekiniz. Segmanın ve O-ringin takılması / sökülmesi 1. Aşınmış / hasarlı segmanı ve O-ringi bir pense ile çıkartınız. 2.
  • Page 158 Bakım ve onarım çalışmalarından sonra tüm koruma tertibatlarını yerleştiriniz ve bunları sorunsuz fonksiyon bakımından kontrol ediniz. Güvenli çalışma için sadece orijinal yedek parçalar ve sarf malzemeleri kullanınız. Hilti tarafından onay- lanmış, yedek parçaları, aksesuarları ve sarf malzemelerini Hilti Store veya şu adreste bulabilirsiniz: www.hilti.group...
  • Page 159 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır.

  • Page 160: ﻴ ﻟ‬ ‫ﺩ

    ‫ﺘ ﺗ‬ ‫ﻻ‬ ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺑ‬ Hilti ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ Hilti ‫ﺭ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬...
  • Page 161 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
  • Page 162 ‫ﺭ‬ ‫ﺎ ﺒ‬ ‫ﻏ‬ ‫ﻉ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻧ ﺃ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻏ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﻞ‬ ‫ﺋ ﺍ‬ ‫ﻮ‬ ‫ﺳ‬ ‫ﻪ ﺑ‬ ‫ﺪ‬ ‫ﺟ ﺍ‬ ‫ﻮ‬ ‫ﺘ ﻳ‬ ‫ﺭ‬ ‫ﺎ ﺠ‬ ‫ﻔ ﻧ‬ ‫ﻻ ﺍ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﺨ...
  • Page 163 ‫ﻦ‬ ‫ﻣ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺎ ﺑ‬ ‫ﺢ‬ ‫ﻤ‬ ‫ﺴ‬ ‫ﺗ‬ ‫ﻻ‬ ‫ﻝ‬ ‫ﺎ ﻔ‬ ‫ﻃ‬ ‫ﻷ ﺍ‬ ‫ﻝ‬ ‫ﻭ‬ ‫ﺎ‬ ‫ﻨ ﺘ‬ ‫ﻣ‬ ‫ﻦ‬ ‫ﻋ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻴ‬ ‫ﻌ‬ ‫ﺑ‬ ‫ﺔ‬...
  • Page 164 ‫ﺔ‬ ‫ﻴ ﻌ‬ ‫ﻄ‬ ‫ﻗ‬ ‫ﺡ‬ ‫ﻭ ﺮ‬ ‫ﺠ ﺑ‬ ‫ﺕ‬ ‫ﺎ ﺑ ﺎ‬ ‫ﺻ‬ ‫ﺇ‬ ‫ﻉ‬ ‫ﻮ‬ ‫ﻗ‬ ‫ﻮ ﻟ‬ ‫ﻱ‬ ‫ﺩ‬ ‫ﺆ ﺗ‬ ‫ﺪ‬ ‫ﻗ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺓ ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﺔ‬ ‫ﺴ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﻣ‬...
  • Page 165 ‫ﻮ ﺘ‬ ‫ﺴ‬ ‫ﻣ‬ ‫ﻥ‬ ‫ﺎ ﻤ‬ ‫ﻀ‬ . ‫ﻟ‬ B 22 ‫ﻉ‬ ‫ﻮ‬ ‫ﻨ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ Hilti Nuron ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬...
  • Page 166 ‫ﻋ ﺮ‬ ‫ﺴ‬ ‫ﺑ‬ ‫ﺔ ﺒ‬ ‫ﻤ ﻟ‬ ‫ﺾ‬ ‫ﻴ ﻣ‬ ‫ﻭ‬ ‫ﺮ‬ ‫ﻤ ﺘ‬ ‫ﺳ‬ ‫ﺍ ﺍ‬ ‫ﺫ‬ ‫ﺇ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ‬ ، ‫ﺗ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬...
  • Page 167 SIW 8-22 ‫ﻂ‬ ‫ﻠ ﻓ‬ 21.6 ‫ﻲ‬ ‫ﻤ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻲ‬ ‫ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺪ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﻢ‬ ‫ﺠ‬ ‫ﻛ‬ ‫ﺔ‬ ‫ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ‬ ‫ﻟ ﺍ‬ ‫ﻥ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺑ‬ EPTA Procedure 01 ‫ﺐ‬...
  • Page 168 ‫ﺕ‬ ‫ﺍ ﻭ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ء ﺍ‬ ‫ﺮ ﺟ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﺑ ﺎ‬ ‫ﺻ‬ ‫ﻹ ﺍ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﺧ‬ Hilti ‫ﻚ‬ ‫ﺠ‬ ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﻪ ﺑ‬ ‫ﻰ‬ ‫ﺻ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬...
  • Page 169 ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺓ ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﻝ‬ ‫ﺎ ﺧ‬ ‫ﺩ‬ ‫ﺇ‬ ‫ﻑ‬ ‫ﺮ‬ ‫ﻃ‬ ‫ﻒ‬ ‫ﻴ‬ ‫ﻈ‬ ‫ﻨ ﺘ ﺑ‬ ‫ﻢ‬ ‫ﻗ‬ ‫ﺕ‬ ‫ﺍ ﻭ‬ ‫ﺩ‬ ‫ﻷ ﺍ‬ ‫ﺐ‬ ‫ﻴ ﻛ‬ ‫ﺮ ﺗ‬ ‫ﻑ‬ ‫ﺮ‬ ‫ﻇ‬ ‫ﻰ‬ ‫ﻠ...
  • Page 170 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
  • Page 171 ‫ﻴ‬ ‫ﺤ ﺑ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ‬ ‫ﺨ ﺗ‬ ◀ Hilti Store ‫ﺺ‬ ‫ﺘ ﺨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺎ ﻔ‬ ‫ﻨ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬...

  • Page 172: Ja オリジナル取扱説明書

    1.2.1 警告表示 警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています： 危険 危険 ！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。 警告 警告 ！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。 注意 注意 ！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 取扱説明書の記号 この取扱説明書では、以下の記号が使用されています： 取扱説明書に注意してください 本製品を効率良く取り扱うための注意事項や役に立つ情報 リサイクル可能な部品の取扱い 電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号 図中では以下の記号が使用されています： この数字は本取扱説明書冒頭にある該当図を示しています。 付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります。 概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。 この記号は、製品の取扱いの際に特に注意が必要なことを示しています。 日本語 2284956 *2284956*...
  • Page 173 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせ の際には、製品データが必要になります。 製品データ インパクトドライバー／レンチ SIW 8­22 製品世代 製造番号 適合宣言 製造者は、単独の責任において本書で説明している製品が有効な法規と有効な標準規格に適合していること を宣言します。適合宣言書の複写は本書の末尾にあります。 技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全 電動工具の一般安全注意事項 警告事項 本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。 以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。 安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。 安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリー ツール（コードレス）を指します。 作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となり ます。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでく...
  • Page 174 電気に関する安全注意事項 ▶ 電動工具の接続プラグは電源コンセントにきちんと適合しなければなりません。プラグは絶対に変更し ないでください。保護接地した電動工具と一緒にアダプタープラグを使用しないでください。オリジナ ルのプラグと適切なコンセントを使用することにより、感電の危険を小さくすることができます。 ▶ パイプ、ラジエーター、電子レンジ、冷蔵庫などのアースされた面に体の一部が触れないようにしてく ださい。体が触れると感電の危険が大きくなります。 ▶ 電動工具を雨や湿気から保護してください。電動工具に水が浸入すると、感電の危険が大きくなります。 ▶ 電動工具を持ち運んだり、吊り下げたり、コンセントからプラグを抜いたりするときは、必ず本体を持 ち、電源コードを持ったり引っ張ったりしないでください。電源コードを火気、オイル、鋭利な刃物、 可動部等に触れる場所に置かないでください。電源コードが損傷したり絡まったりしていると、感電の 危険が大きくなります。 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用す ると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を 使用すると、感電の危険が小さくなります。 作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れてい る場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないで ください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使 用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してくだ さい。 ▶ 電動工具の意図しない始動を防止して下さい。電動工具を電源および／またはバッテリーに接続する前 や本体を持ち上げたり運んだりする前に、本体がオフになっていることを必ず確認してください。オン ／オフスイッチが入っている状態で電動工具のスイッチに指を掛けたまま運んだり、電源に接続したり すると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが 本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてくださ い。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。...
  • Page 175 バッテリー工具の使用および取扱い ▶ バッテリーを充電する場合は、必ずメーカー推奨の充電器を使用してください。特定タイプのバッテ リー専用の充電器を他のバッテリーに使用すると、火災の恐れがあります。 ▶ 電動工具には、必ず指定されたバッテリーを使用してください。指定以外のバッテリーを使用すると、 負傷や火災の恐れがあります。 ▶ 使用されていないバッテリーの近くに、事務用クリップ、硬貨、キー、釘、ネジ、その他の小さな金属物 を置かないでください。電気接点の短絡が起こることがあります。バッテリーの電気接点間が短絡する と、火傷や火災が発生する危険があります。 ▶ 正しく使用しないと、 液漏れが発生することがあります。その場合、 漏れた液には触れないでください。 もしも触れてしまった場合は、水で洗い流してください。バッテリー液が眼に入った場合は、水で洗い 流してから医師の診察を受けてください。流出したバッテリー液により、皮膚が刺激を受けたり火傷を 負う恐れがあります。 ▶ 損傷したあるいは変更が加えられたバッテリーは使用しないでください。損傷したあるいは変更が加え られたバッテリーは、予測不可能な挙動により爆発あるいは負傷事故を発生させる危険があります。 ▶ バッテリーは火気あるいは高温に曝さないでください。火気あるいは 130 °C （265 °F） を超える高温は、 爆発の原因となることがあります。 ▶ 充電に関するすべての指示事項に従い、バッテリーあるいはバッテリー工具は、決して取扱説明書に記 載された温度範囲外で充電しないでください。正しくない充電あるいは許容温度範囲外での充電によ り、バッテリーが破壊され火災が発生する危険があります。 サービス ▶ 電動工具の修理は必ず認定サービスセンターにお申し付けください。また、必ず純正部品を使用してく ださい。これにより電動工具の安全性が確実に維持されます。 ▶ 損傷したバッテリーは決して手入れや保守を行わないでください。バッテリーの保守作業はすべて、 メーカーあるいは権限のあるお客様サービスセンターが行うものとします。 スクリュードライバーおよびインパクトドライバー／レンチに関する安全上の注意...
  • Page 176 ▶ バッテリーは、決して直射日光、高温、火花の発生、裸火に曝さないでください。これを守らないと、 爆発の原因となることがあります。 ▶ バッテリーの電極に、指、工具、装身具あるいはその他の導電性のある物体で触れないようにしてくだ さい。これを守らないと、バッテリーの損傷、物財の損傷および負傷の原因となることがあります。 ▶ バッテリーを雨、湿気、液体から保護してください。バッテリー内に湿気が入り込むと、短絡、感電、火 傷、火災あるいは爆発の原因となることがあります。 ▶ 必ずご使用のバッテリータイプ用に指定された充電器と電動工具を使用してください。これについて は、充電器や電動工具の取扱説明書の記述を確認してください。 ▶ バッテリーは、爆発の可能性がある場所で使用あるいは保管しないでください。 ▶ バッテリーが掴むことのできないほどに熱くなっている場合は、故障している可能性があります。バッ テリーを、目視確認が可能で可燃物のない場所に、可燃性の資材から十分な距離を設けて置いてくださ い。バッテリーを冷ます。1 時間の経過後にも掴むことのできないほどに熱い場合は、そのバッテリーは 故障している可能性があります。Hilti サービスセンターにご連絡いただくか、あるいは「Hilti の Li-Ion バッテリーの安全と使用についての注意事項」をお読みください。 Li-Ion バッテリーの搬送、 保管および使用に適用される特別の規則を遵守してください。 → 頁 178 本取扱説明書巻末の QR コードをスキャンして、Hilti の Li-Ion バッテリーの安全と使用について の注意事項をお読みください。 日本語 2284956 *2284956*...
  • Page 177 モードスイッチ 作業用照明（LED） § バッテリーリリースボタン バッテリーステータス表示 正しい使用 本書で説明している製品は、手持ち式の充電式インパクトドライバー／レンチです。スクリューナット、 ボルト、アンカーおよび木ネジを締め付けたり緩めたりするための工具です。 このインパクトドライバー／レンチは、厳密な規定トルクが設定されていない用途にのみ使用できます。 厳密な規定トルクが設定されている用途に使用した場合、過回転、ネジまたは作業材料が損傷する危険が生 じます。 • 本製品には、必ずHilti Nuron の B 22 シリーズの Li-Ion バッテリーを使用してください。最適な出力を得 るため、Hilti は本製品に対して本取扱説明書の巻末の表に記載されているバッテリーをお勧めします。 • これらのバッテリーには、必ず本取扱説明書の巻末の表に記載されているシリーズのHilti の充電器を使 用してください。 本体標準セット構成品 インパクトドライバー／レンチ、取扱説明書。 その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合 わせいただくか、あるいはwww.hilti.group でご確認ください。 Li-Ion バッテリーのインジケーター Hilti Nuron Li-Ion バッテリーは、充電状態、エラーメッセージ、およびバッテリーの状態を表示することが できます。...
  • Page 178 状態 意味 1 個の LED（1）がゆっくり緑色で点滅 充電状態：< 10 % 1 個の LED（1）が高速で緑色で点滅 Li-Ion バッテリーは完全に放電しています。バッテ リーを充電してください。 バッテリーの充電の後にも LED が高速で点滅する 場合は、Hilti サービスセンターにご連絡ください。 1 個の LED（1）が高速で黄色で点滅 Li-Ion バッテリーまたは接続されている製品が過負 荷、過熱、低温の状態にあるか、あるいはその他の 不具合が発生しています。 製品とバッテリーを推奨動作温度にし、使用時に製 品が過負荷にならないようにしてください。 メッセージが引き続き出力される場合は、Hilti サー ビスセンターにご連絡ください。 1 個の LED（1）が黄色で点灯 Li-Ion バッテリーとそれと接続されている製品とに 互換性がありません。Hilti サービスセンターにご連 絡ください。 1 個の LED（1）が高速で赤色で点滅...
  • Page 179 作動時の周囲温度 −17 ℃ … 60 ℃ 保管温度 −20 ℃ … 40 ℃ 充電開始時のバッテリー温度 −10 ℃ … 45 ℃ 騒音および振動値について（EN 62841 準拠） 本説明書に記載されているサウンドプレッシャー値および振動値は、規格に準拠した測定方法に基づいて測 定したものです。電動工具を比較するのにご使用いただけます。曝露値の暫定的な予測にも適しています。 記載されているデータは、電動工具の主要な使用方法に対する値です。電動工具を他の用途で使用したり、 異なる先端工具を取り付けて使用したり、手入れや保守が十分でないまま使用した場合には、データが異な ることがあります。このような相違により、作業時間全体で曝露値が著しく高くなる可能性があります。 曝露値を正確に予測するためには、本体のスイッチをオフにしている時間や、本体が作動していても実際に は使用していない時間も考慮しなければなりません。このような相違により、作業時間全体で曝露値が著し く低くなる可能性があります。 作業者を騒音および／または振動による作用から保護するために、他にも安全対策を立ててください（例： 電動工具および先端工具の手入れや保守、手を冷やさないようにする、作業手順の編成） 。 騒音について サウンドパワーレベル (L 109 dB(A) サウンドパワーレベルの不確実性 (K 3 dB(A) 排出サウンドプレッシャーレベル...
  • Page 180 バッテリーを取り外す 1. バッテリーのリリースボタンを押します。 2. 製品からバッテリーを抜き取ります。 転倒防止装置 警告 負傷の危険 る先端工具および／あるいはアクセサリーの落下！ ▶ 必ずご使用の製品用に推奨されているHilti の工具保持ロープを使用してください。 ▶ 使用の前に毎回、工具保持ロープの固定ポイントに損傷がないか点検してください。 ▶ 工具保持ロープをベルトフックに固定しないでください。ベルトフックを製品を持ち上げるために使用 しないでください。 ご使用の国において適用される高所での作業に関する規則に注意してください。 本製品の落下防止には、必ずHilti の落下暴発防止装置およびHilti の工具保持ロープ#2261970 を組み合わせ て使用してください。 ▶ 落下暴発防止装置をアクセサリー用の取り付け開口部に固定してください。しっかりと固定されている ことを確認してください。 ▶ 工具保持ロープのスナップフックを落下暴発防止装置に固定し、第 2 のスナップフックを支持構造物に 固定します。両方のスナップフックがしっかりと固定されていることを確認してください。 Hilti 落下暴発防止装置およびHilti 工具保持ロープの取扱説明書の記載に注意してください。 先端工具を取り付ける 注意 負傷の危険 負傷の危険！ ▶ 摩耗または損傷した先端工具は使用しないでください。...
  • Page 181 製品の手入れ • 付着した汚れを慎重に除去してください。 • 汚れが付着している場合は、通気溝を乾いた柔らかいブラシを使用して慎重に掃除してください。 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいた める可能性があるので使用しないでください。 • 本製品の電気接点を清掃するには、清潔な乾いた布を使用してください。 Li-Ion バッテリーの手入れ • 通気溝が詰まっているバッテリーは決して使用しないでください。通気溝を乾いた柔らかいブラシを使 用して慎重に掃除してください。 • バッテリーを不必要に粉じんや汚れに曝さないようにしてください。バッテリーは、決して高い湿度に 曝さないでください（例：水中に沈める、あるいは雨中に放置する） 。 水分が浸入したバッテリーは、損傷したものとして取り扱ってください。そのようなバッテリーは不燃 性の容器に隔離し、Hilti サービスセンターにご連絡ください。 • バッテリーには、本製品に使用しているのではないオイルやグリスが付着しないようにしてください。 バッテリーに不必要な粉じんあるいは汚れが堆積しないようにしてください。バッテリーは、乾いた柔 らかいブラシまたは乾いた布で清掃してください。シリコンを含んだ磨き粉はプラスチック部品をいた める可能性があるので使用しないでください。 バッテリーの電気接点に手を触れないでください、また、工場出荷時に塗布されているグリスを電気接 点からぬぐい取らないでください。 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいた める可能性があるので使用しないでください。 保守 • 目視確認可能なすべての部品については損傷の有無を、操作エレメントについては問題なく機能するこ とを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。速やかにHilti サービス センターに本製品の修理を依頼してください。...
  • Page 182 安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けにHilti が承 認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせ いただくか、あるいはwww.hilti.group バッテリー式工具およびバッテリーの搬送および保管 搬送 注意 搬送時の予期しない始動 ！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で搬送してください！ ▶ バッテリーを取り外してください。 ▶ バッテリーは決して梱包しない状態で搬送しないでください。搬送中のバッテリーは、他のバッテリー 電極と接触して短絡の原因となることを防ぐために、過大な衝撃や振動から保護し、あらゆる導電性の 物体あるいは他のバッテリーから隔離する必要があります。バッテリーの搬送に関する各国（地域） の規則を遵守してください。 ▶ バッテリーは郵送しないでください。損傷していないバッテリーを送付する場合は、運送業者を手配し てください。 ▶ 使用の前にその都度、また長距離の搬送の前後には、製品とバッテリーに損傷がないか点検してくださ い。 保管上の注意事項 警告 故障したあるいは液漏れしたバッテリーによる予期しない損傷 ！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で保管してください！ ▶ 製品とバッテリーは涼しくて乾燥した場所に保管してください。製品仕様に記載されている温度の限界 値に注意してください。 ▶ バッテリーは充電器内で保管しないでください。充電の後は、必ずバッテリーを充電器から取り出して ください。 ▶ バッテリーを太陽の直射下、熱源の上、窓際等で保管しないでください。...

  • Page 183: Ko 오리지널 사용 설명서

    てHilti サービスセンターに連絡 してください。 廃棄 警告 誤った廃棄による負傷の危険！ 漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されな ければなりません。多くの国でHilti は、古い工具をリサイクルのために回収しています。詳細については弊 社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！ メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 その他の情報 ご 使 用 方 法 、技 術 、環 境 保 護 お よ び リ サ イ ク ル に 関 す る そ の 他 の 情 報 に つ い て は 、...
  • Page 184 본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용정보 재사용이 가능한 자재 취급방법 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기 1.2.3 그림에 사용된 기호 그림에 다음과 같은 기호가 사용됩니다.
  • Page 185 본 제조사는 단독 책임 하에 여기에 기술된 제품이 통용되는 법 규정 및 규범과 일치함을 밝힙니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
  • Page 186 ▶ 실수로 기기가 작동하지 않도록 주의하십시오. 전동 공구를 전원 그리고/또는 배터리에 연결하기 전, 보관 또는 운반 전에 전동 공구가 스위치 OFF 상태인지 확인하십시오. 전동 공구 운반 시 스위치에 손가락을 대 거나 스위치가 켜진 상태에서 전원을 연결하면 사고를 유발할 수 있습니다. ▶...
  • Page 187 스크류 드라이버 및 임팩트 렌치용 안전상의 주의사항 ▶ 숨겨진 전선에 스크류가 접촉할 수 있는 작업을 실행할 경우, 항상 전동 공구의 절연된 손잡이 부분을 잡으 십시오. 전류가 흐르는 전선과 스크류가 접촉하면 전동공구의 금속 부위를 통해 또한 감전이 될 수 있습니 다. 그...
  • Page 188 하거나 "안전 및 Hilti 리튬 이온 배터리 작업 관련 지침" 문서 내용을 확인하십시오. 리튬 이온 배터리의 운반, 보관 및 사용 시 적용되는 특수 가이드라인에 유의하십시오. → 페이지 189 안전 및 Hilti 리튬 이온 배터리 작업 관련 지침은 본 사용 설명서의 끝부분에 제시된 QR 코드를 통해 확인할 수 있습니다.
  • Page 189 제품 및 배터리를 권장하는 작동 온도 상태로 유지하 고, 제품을 사용하지 않을 경우 제품에 과부하가 걸 리지 않도록 하십시오. 해당 메시지가 계속 존재하는 경우, Hilti 서비스 센 터에 문의해 주십시오. 1개 LED가 황색으로 점등됩니다 리튬이온 배터리 및 배터리가 연결된 제품과 호환되...
  • Page 190 배터리 배터리 모드 전압 21.6V 배터리 무게 본 사용 설명서의 끝부 분 참조 작동 시 주변 온도 −17 ℃ … 60 ℃ 보관 온도 −20 ℃ … 40 ℃ 충전 시작 시 배터리 온도 −10 ℃ … 45 ℃ EN 62841에 따른 소음 정보 및 진동값 이...
  • Page 191 시오. 공중 작업에 대한 국가별 규정에 유의하십시오. 해당 제품의 추락 방지장치로는 Hilti 낙하 방지 벨트와 Hilti 공구 고정끈 #2261970을 결합해서만 사용하십시오. ▶ 낙하 방지 벨트를 액세서리의 조립 구멍에 고정시키십시오. 확실하게 고정되었는지 점검하십시오. ▶ 공구 고정끈의 카라비너 후크 한쪽을 낙하 방지 벨트에 고정하고, 지지하는 구조물에 다른 카라비너 후크...
  • Page 192 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작요소가 아무 문제 없이 작동하는지 점검 하십시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉시 Hilti 서비스 센터에 제품 수리 를 의뢰하십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검하십시오.
  • Page 193 문제 발생 시 도움말 장애 발생 시 항상 배터리의 충전 상태 및 고장 표시 내용에 유의하십시오. 리튬이온 배터리 표시 단원을 참조 하십시오. 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 장애...

  • Page 194: Zh 原始操作說明

    Hilti 제품은 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오. ▶ 전동 공구, 전자식 기기 및 배터리를 일반 가정 쓰레기로 폐기하지 마십시오! 제조회사...
  • Page 195 正轉 / 逆轉 本產品支援近距離無線通訊（NFC）技術，其相容於iOS及Android平台。 鋰電池 請勿將電池使用作為敲擊工具。 避免電池掉落。不得使用遭受衝擊或其他原因遭成損壞的電池。 產品資訊 產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上 述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它 的輔助工具設備有可能會發生危險。 類型名稱和序號都標示於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品 詳細資訊。 產品資訊 衝擊扳手機 SIW 8­22 產品代別 序號 符合聲明 基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。本文件結尾處有符合聲明之副本。 技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 2284956 繁體中文 *2284956*...
  • Page 196 安全性 一般電動機具安全警告 警示 請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊 事故、火災和 / 或嚴重的傷害。 妥善保存所有警示及說明，以供將來參考。 注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。 工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能 會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的情形。 電力安全 ▶ 機具插頭與插座須能互相搭配。勿以任何方式改裝插頭。勿將任何變壓器插頭和與地面接觸（接地）的電 動機具搭配使用。未經改裝的插頭以及能互相搭配的插座可減少發生電擊的危險。 ▶ 避免讓身體碰觸到如管線、散熱器、爐灶與冰箱等與土地或地表接觸之物品。如果您的身體接觸到地表或 地面，將增加電擊的危險。 ▶ 請勿將機具曝露在下雨或潮濕的環境中。若水氣進入機具中將增加觸電的危險。 ▶ 勿濫用電纜線。勿以電纜線吊掛、拖拉機具或拔下機具插頭。電纜線應避開熱氣、油、銳利的邊緣或移動 性零件。電纜線損壞或纏繞會增加發生電擊事故的危險。 ▶ 於室外操作機具時，須使用適用於戶外的延長線。使用適合戶外使用的延長線可降低觸電的風險。 ▶ 如果無法避免在潮濕的地點操作機具，請使用漏電斷路器（RCD）保護電源供應器。使用漏電斷路 器（RCD）可降低電擊的風險。 人員安全 ▶ 操作機具時，請提高警覺，注意進行中的工作並善用常識。感到疲勞或受到藥物、酒精或治療的影響時勿 使用機具。操作機具時稍不留神就可能會造成嚴重的人員傷亡。 ▶ 穿戴個人防護裝備。請隨時穿戴眼罩。適當使用防塵面罩、防滑鞋、安全帽及耳罩等安全防護配備可減少 人員的傷害。...
  • Page 197 ▶ 務必使用機具特別指定的電池匣。使用其他的電池匣可能會造成受傷或火災。 ▶ 電池匣未使用時，請將其遠離如迴紋針、錢幣、鑰匙、針、固定釘或其他會在電池兩極間形成連結的小型 金屬物件。在電池兩極間建立短路可能會造成灼傷或火災。 ▶ 若使用不當，可能會有液體由電池流出；請避免接觸該液體。若不慎接觸，請以清水沖洗。如果不小心讓 液體接觸到眼睛，請立即尋求醫療援助。從電池中滲出的液體，可能會導致過敏或灼傷。 ▶ 請勿使用損壞或改裝過的電池組或機具。受損或改裝過的電池可能會無法正常運作而造成起火、爆炸或受 傷的風險。 ▶ 請勿將電池組或機具曝露在火源或極端的溫度環境中。曝露在火源或溫度超過130° C（265 °F）的環境下 可能會造成爆炸。 ▶ 請遵守充電操作說明且不要在說明所載的溫度範圍之外為電池組或機具充電。不當充電或在指定溫度範圍 外充電均可能造成電池損壞並提高起火的風險。 維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。 ▶ 請勿自行維修損壞的電池。損壞的電池僅可由製造商或授權的維修商進行維修。 螺絲起子及衝擊扳手機的安全警告 ▶ 當所進行的工作，固定釘可能會接觸到隱藏配線時，進行操作時請握住機具的絕緣握把。固定釘若接 觸「導電」電線，會導致機具暴露在外的金屬零件「導電」，使得操作員遭受電擊。 其他安全指示 ▶ 僅在本產品和配件能正常運轉時使用。 ▶ 勿嘗試以任何方式改裝產品或配件。 ▶ 務必使用握把來握住本產品。請保持機具握把清潔和乾燥。 ▶ 避免接觸旋轉中零件 – 有受傷的危險！ ▶ 使用本產品時請配戴護目鏡、安全帽和耳罩。 ▶...
  • Page 198 請透過本操作說明書末尾的條碼取得並詳讀Hilti鋰電池安全注意事項和使用。 說明 產品總覽 工具夾頭（方頭起子） 帶有安全鎖的正轉 / 逆轉開關 控制開關（具電子轉速控制） 握把 配備安裝開孔 & 電池 模式指示燈 模式按鈕 工作區域照明（LED） § 電池放電鈕 電池狀態指示燈 用途 本文所述產品為手持充電式衝擊扳手機。適合用來鎖緊與鬆開螺帽、螺栓、安卡，以及將螺絲鎖入木材。 本衝擊扳手機不適合需要精確 / 特定扭力的應用。否則會有鎖得過緊而損壞螺絲和工件的危險。 • 本產品限使用B 22Hilti Nuron系列鋰電池。為達最理想的效能，Hilti建議本產品使用本操作說明書末尾表 格中所列的電池。 • 僅可使用本操作說明末尾表格中所列的Hilti系列的電池充電器為電池充電。 配備及數量 衝擊螺絲起子、操作說明。 關於本產品，您可於當地www.hilti.group或網站查詢其他經過認證可搭配使用的系統產品：Hilti Store 鋰電池的顯示幕 Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。 繁體中文 2284956 *2284956*...
  • Page 199 只要已連接的產品已啟動，也會持續顯示充電狀態和可能的功能故障。 狀態 意義 四個（4）LED持續亮綠燈 充電狀態：100 %至71 % 三個（3）LED持續亮綠燈。 充電狀態：70 %至51 % 兩個（2）LED持續亮綠燈。 充電狀態：50 %至26 % 一個（1）LED持續亮綠燈。 充電狀態：25 %至10 % 一個（1）LED緩慢閃綠燈。 充電狀態：< 10 % 一個（1）LED快速閃綠燈。 鋰電池已完全沒電。裝入電池。 電池充電後若LED仍快速閃爍，請洽詢Hilti維修中 心。 一個（1）LED快速閃黃燈。 鋰電池或與之連接的產品過載、溫度太高、溫度太低 或有其他故障情形。 請讓產品和電池維持在建議的操作溫度，並在使用時 不要使產品過載。 若訊息持續存在，請洽詢Hilti維修中心。 一個（1）LED亮黃燈 鋰電池和與其連接的產品不相容。請聯絡Hilti維修中 心。 一個（1）LED快速閃紅燈 鋰電池已鎖定，無法繼續使用。請聯絡Hilti維修中 心。 3.4.2 顯示電池狀態...
  • Page 200 電池 電池操作電壓 21.6 V 電池重量 請參閱本操作說明書 結尾處 操作時的環境溫度 −17 ℃ … 60 ℃ 貯放溫度 −20 ℃ … 40 ℃ 電池充電啟動溫度 −10 ℃ … 45 ℃ 噪音資訊和震動值（依據EN 62841） 操作說明中所提供之音壓和震動值已參照標準測量，並可用來比較不同機具之噪音。它們也可作為噪音量的 初步評估。 提供之資料表示機具主要應用時之數值。若機具應用於不同之用途，搭配不同的配件工具或在保養不良的情 況下，其數據會有所不同。在作業過程中，這會大幅提高其噪音量。 當機具關閉，或開啟但未進行任何作業時也應列入考量，才能準確評估噪音量。在作業過程中，這會大幅降 低其噪音量。 確認其他安全措施，以保護操作員不受噪音和 / 或震動影響，例如：保養機具與其配件、操作前保持雙手溫 暖、作業型式之安排等。 噪音資訊 聲功率級數 (L 109 dB(A) 無法判定的聲功率级數...
  • Page 201 卸下電池 1. 按下電池拆卸鈕。 2. 將電池從產品卸下。 防墜安全裝置 警告 有受傷的危險 因工具和/或配件掉落所致！ ▶ 請您務必使用本公司建議與本產品搭配使用的Hilti工具繫繩吊環。 ▶ 每次使用前，應要檢查工具繫繩吊環的固定點有無損壞跡象。 ▶ 請勿將工具繫繩吊環固定於皮帶掛鉤上。請勿透過皮帶掛鉤來提起本產品。 請您遵守各國的高處作業規範。 請僅使用Hilti防掉落擊發裝置和Hilti工具繫繩吊環#2261970的組合，作為本產品的防墜保護。 ▶ 將防掉落擊發裝置固定在配件的安裝開口內。檢查其是否確實牢固。 ▶ 將工具繫繩吊環的一個彈簧鈎扣固定在防掉落擊發裝置上，再將另一個彈簧鈎扣固定在具支承功能的結構 上。檢查兩個彈簧鈎扣是否確實牢固。 請遵守Hilti防掉落擊發裝置和Hilti工具繫繩吊環的操作說明書。 安裝配件工具 注意 有受傷的危險 因使用錯誤類型的配件工具！ ▶ 請勿使用已磨損的配件。 1. 清潔配件工具的連接頭。 2. 將配件工具完全推至工具承座上。 3. 確認配件工具已正確鎖住。 卸下配件 注意 配件工具造成受傷的危險！ 配件可能會非常燙或是有尖銳的邊緣。 ▶ 請在更換配件時戴上防護手套。...
  • Page 202 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。 • 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。 電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。 • 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用 含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請立即將產品交付Hilti維修中心進行維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。 為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或在以下網站選 購Hilti認可的備用零件、耗材和配件： www.hilti.group 充電式機具和電池的運輸與存放 搬運 注意 搬運時意外啟動 ! ▶ 搬運產品時務必卸下電池！ ▶ 取出電池。 ▶ 切勿散裝運輸電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電 池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。 ▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。 ▶ 每次使用前以及長途運輸前後請檢查本產品和電池是否受損。 繁體中文 2284956 *2284956*...
  • Page 203 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供 老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！ 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 4/F, No. 2 Jen Ai Road, Sec. 2, Taipei, 10060 Taiwan Tel. +886 2 2357 9090 其他資訊 有關於操作、技術、環境和回收的更多資訊，請參訪以下連 結：qr.hilti.com/manual/?id=2284954&id=2284956 您也可在文件最後找到本連結的QR碼。 2284956 繁體中文...

  • Page 204: Cn 原版操作说明译文

    ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告 ！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心 ！ ▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。 1.2.2 操作说明中的符号 本操作说明中使用下列符号： 遵守操作说明 使用说明和其他有用信息 处理可回收材料 不得将电气设备和电池作为生活垃圾处置 Hilti 锂离子电池 Hilti 充电器 1.2.3 图示中的符号 图示中使用了下列符号： 这些编号指本操作说明开始处的相应图示。 图示中的编号反映操作顺序，可能与文本中描述的步骤不同。 位置编号被用于 概览 图中并表示 产品概览 段落中的图例编号。 这些字符旨在提醒您特别注意操作本产品时的某些要点。 与产品相关的符号 1.3.1 产品使用的符号 产品使用的符号如下： 中文 2284956...
  • Page 205 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。 产品信息 冲击起子机 SIW 8­22 代次 序列号 符合性声明 制造商全权负责声明，此处所述及的产品符合现行法规和标准。一致性声明副本位于本文档结尾处。 技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全 一般电动工具安全警告 警告 请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导 致电击、火灾和/或严重人身伤害。 请保存所有安全警告和操作说明，以供将来参考。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。...
  • Page 206 ▶ 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器 (RCD)。使用 RCD 可减小电 击危险。 人身安全 ▶ 保持警觉，注意您正在进行的工作，并在操作电动工具的过程中，应利用自己的判断能力。当您疲劳或受 到药物、酒精或医疗影响时，请不要使用电动工具。当操作电动工具时，瞬间的分心都可能导致严重的人 身伤害。 ▶ 使用个人防护装备。一定要戴上护目装置。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全 帽、听力防护等装置能减少人身伤害。 ▶ 防止电动工具意外启动。在连接至电源和/或电池组、拿起或搬运电动工具之前，应确保开关处于“关闭”位 置。将手指放在开关上搬运电动工具或在开关处于“打开”位置时接通电源，都可能会导致事故发生。 ▶ 在打开电动工具之前，必须拿掉任何调整键或扳手。让扳手或调整键留在电动工具的旋转部件上可能会导 致人身伤害。 ▶ 不要操之过急。应时刻保持正确的站姿和平衡。这在意外情况下能够更好地控制电动工具。 ▶ 应确保正确着装。不要穿着松垮的衣服或佩戴首饰。让头发和衣服远离运动部件。松垮的衣服、首饰或长 发会卡在运动部件中。 ▶ 如果提供有用于连接除尘和集尘设施的装置，应确保将它们连接好并正确使用。使用除尘装置可以减少与 灰尘相关的危险。 ▶ 经常使用工具能令您获得较高的熟练度，但不能因此掉以轻心和忽视工具安全准则。一次不慎操作就会在 瞬间导致重伤。 电动工具的使用和维护 ▶ 不要强制使用电动工具。针对您的应用场合使用正确的电动工具。正确的电动工具在其额定设计值范围内 将能够更好和更安全地工作。 ▶ 如果通过开关不能使其打开和关闭，则请不要使用电动工具。任何不能通过开关进行控制的电动工具都是 危险的，必须对其进行修理。 ▶ 在进行任何调整、更换配件或存放电动工具之前，应从电源上断开插头和/或从电动工具上拆下电池组 (若 可拆卸)。此预防性安全措施可减少意外启动电动工具的危险。...
  • Page 207 ▶ 严禁改装或篡改电池！ ▶ 请勿拆开、挤压或烧毁电池，不要让它们暴露在超过 80°C (176°F) 的高温下。 ▶ 对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。 ▶ 切勿使用回收的或修理过的电池。 ▶ 切勿将电池或电池供电的电动工具用作锤子。 ▶ 切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。 ▶ 切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。 ▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。 ▶ 仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。 ▶ 不得在易爆环境中存放或使用电池。 ▶ 如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距 离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请联系 Hilti 维修中心或阅读 文档“有关 Hilti 锂离子电池安全性和使用的提示”。 请遵守适用于锂离子电池运输、存储和使用的特殊准则。 → 页码 208 请通过扫描该操作说明末尾的二维码来阅读有关 Hilti 锂离子电池安全性和使用的提示。 2284956 中文 *2284956*...
  • Page 208 & 电池 模式指示灯 模式按钮 工作区照明灯 (LED) § 电池释放按钮 电池状态指示器 预期用途 所述产品为手持充电式冲击扳手。该电动工具用于拧紧/松开螺母、螺栓、锚固件和木螺钉。 冲击式起子机仅可用于不要求精度/特定扭矩的应用场合。否则会导致过度拧紧并损坏螺钉或工件。 • 本产品只能与 Hilti Nuron B 22 系列锂离子电池搭配使用。为确保最佳功率，Hilti 建议为本产品使用该操 作说明末尾表格中给出的电池。 • 此类电池仅限使用该操作说明末尾表格所规定型号系列的 Hilti 充电器充电。 供应的部件 冲击式起子机操作说明。 经批准可以与本产品搭配使用的其它系统产品，可以在您当地的 www.hilti.group 购买或访问 Hilti Store 在 线订购 锂离子电池指示灯 Hilti Nuron 锂离子电池可以显示电池的充电状态、出错信息和状态。 3.4.1 充电状态和出错信息的显示...
  • Page 209 状态 含义 一个 (1) LED 灯快速闪黄光 锂离子电池或与其相连的产品过载、过热、过冷或存 在其他故障。 使产品和电池达到建议的工作温度，并且在使用时不 要使产品过载。 如果信息仍然存在，请联系 Hilti 维修中心。 锂离子电池和连接的产品不兼容。请联系 Hilti 维修 一个 (1) LED 灯亮起黄光 中心。 一个 (1) LED 灯快速闪红光 锂离子电池被锁定且无法继续使用。请联系 Hilti 维 修中心。 3.4.2 电池状态的显示 如要检查电池状态，请按住解锁按钮三秒钟以上。系统未检测到由于掉落、刺穿、外部热损坏等错误使用而 引起的电池潜在故障。 状态 含义 所有 LED 灯都作为运行灯亮起，接着有一个 (1) LED 电池可以继续使用。...
  • Page 210 人身伤害的危险 短路或电池掉落会带来人身伤害的危险！ ▶ 装入电池之前，确保电池和产品上的触点上均无异物。 ▶ 确保电池接合正确。 1. 在首次使用电池之前，要给电池完全充电。 2. 将电池推入产品，直至听到卡止声。 3. 检查并确认电池已可靠就位。 拆下电池 1. 按下电池释放按钮。 2. 从产品中取出电池。 防坠落装置 -警告- 工具和/或附件掉落 会带来人身伤害的危险！ ▶ 请只是用为您的工具推荐的 Hilti 工具绳索。 ▶ 在使用前请检查工具绳索的固定点有无损坏。 ▶ 不要将工具绳索固定在带钩上。不用使用带钩起吊产品。 注意高空作业的国家法规。 请仅使用 Hilti 保险带和 Hilti 工具挂绳 #2261970 作为本产品的防坠落保护装置。 中文 2284956 *2284956*...
  • Page 211 ▶ 将保险带固定到附件的安装孔中。检查是否已牢牢固定。 ▶ 将工具挂绳的一个弹簧钩固定到保险带上，另一个弹簧钩固定到支撑结构上。检查两个弹簧钩是否已牢牢 固定。 请遵守 Hilti 保险带以及 Hilti 工具挂绳的操作说明。 安装配套工具 -小心- 有受伤危险 会导致人身伤害风险！ ▶ 不要使用已磨损或损坏的配套工具。 1. 清洁配套工具的插入端。 2. 将配套工具完全压到工具夹头上。 3. 检查配套工具是否正确固定。 拆卸配套工具 -小心- 配套工具有导致人身伤害的危险！ 配套工具可能会发烫或边缘很锋利。 ▶ 更换配件工具时，戴上防护手套。 ▶ 将配套工具从工具夹头中拉出。 安装/拆卸卡环 和 O 形环 1. 借助钳子拆除磨损/损坏的卡环和 O 形环。 2. 将新 O 形环装入工具夹头的凹槽中。...
  • Page 212 电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。 不要触摸电池触点，不要清除出厂时涂抹在触点上的油脂。 • 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。 维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将本产品交由 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。 为确保安全和可靠的操作，仅限使用 Hilti 原装备件和消耗品。经 Hilti 许可与产品搭配使用的备件、 消耗品和配件可到您当地的 Hilti Store 购买或访问： www.hilti.group 电池型工具和电池的运输及存储 运输 -小心- 运输途中的意外启动 ！ ▶ 运输产品前务必将电池取出！ ▶ 取下电池。 ▶ 切勿松散、未加保护地运输电池。在运输过程中，应保护电池免受过度冲击或振动影响，并将其与任何导 电材料或其它电池分开 (因为它们可能会接触到电池端子并导致短路)。请遵守当地的电池运输规定。 ▶ 请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。 ▶ 每次使用前以及长时间运输前后都要检查产品和电池是否损坏。...
  • Page 213 ▶ 立刻关闭产品，取下电池，进行 观察，使其冷却并联系 Hilti 维 修中心。 废弃处置 -警告- 废弃处理不当会有人身伤害的危险！ 漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。 制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都 提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！ 制造商保修 ▶ 如果您有保修条件方面的问题，请联系您当地的 Hilti 公司代表。 更多信息 关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual/?id=2284954&id=2284956 文档末尾也提供二维码链接。...
  • Page 214 中文 2284956 *2284956*...
  • Page 220 *2284956* 2284956 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20210618...
