Capítulo 1:
Instalación
Conexión del sistema
estéreo
Colocación de las pilas
Ajuste del reloj
E
4

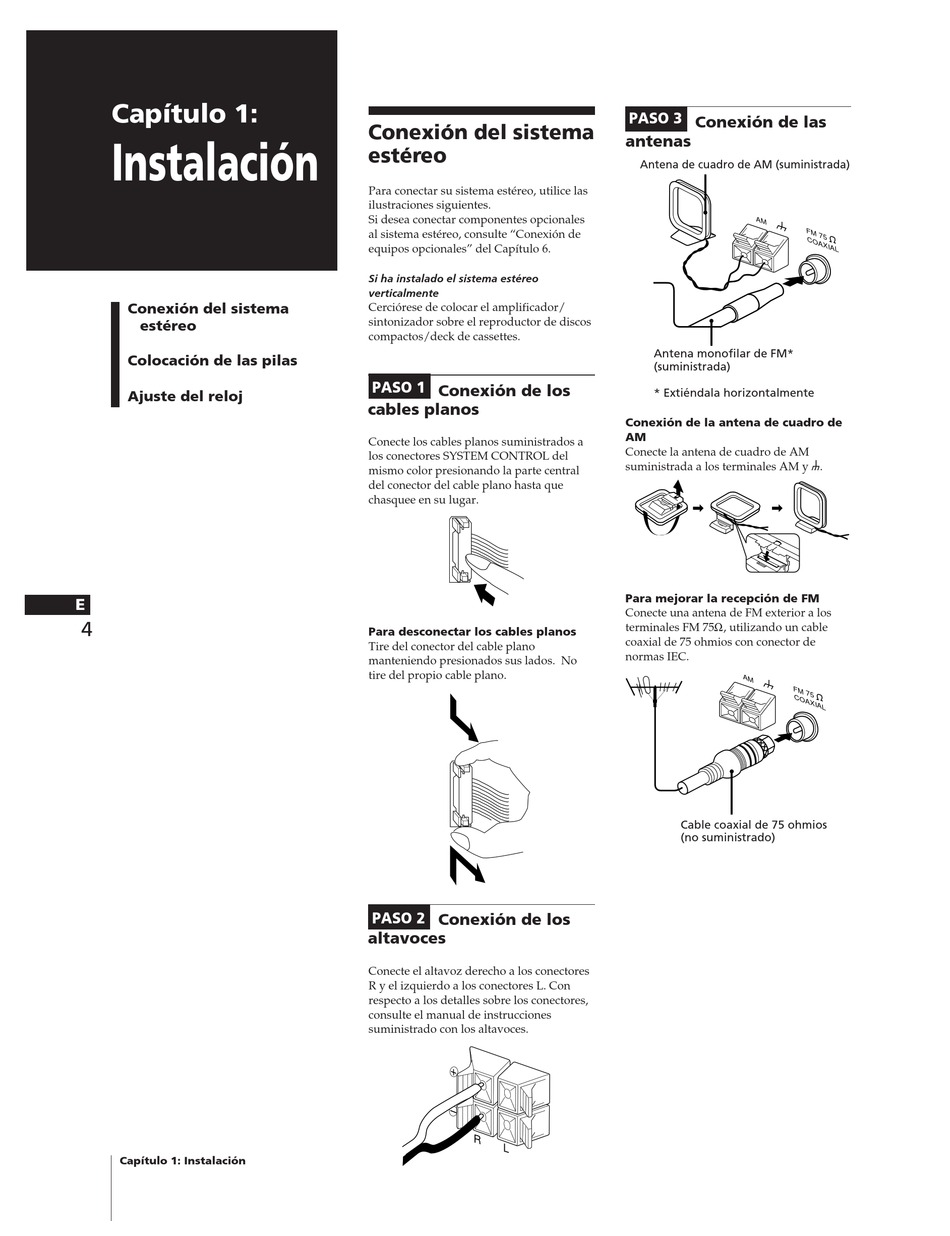

Capítulo 1: Instalación
Conexión del sistema
estéreo
Para conectar su sistema estéreo, utilice las
ilustraciones siguientes.
Si desea conectar componentes opcionales
al sistema estéreo, consulte "Conexión de
equipos opcionales" del Capítulo 6.
Si ha instalado el sistema estéreo
verticalmente
Cerciórese de colocar el amplificador/
sintonizador sobre el reproductor de discos
compactos/deck de cassettes.
PASO 1
Conexión de los
cables planos
Conecte los cables planos suministrados a
los conectores SYSTEM CONTROL del
mismo color presionando la parte central
del conector del cable plano hasta que
chasquee en su lugar.
Para desconectar los cables planos
Tire del conector del cable plano
manteniendo presionados sus lados. No
tire del propio cable plano.
PASO 2
Conexión de los
altavoces
Conecte el altavoz derecho a los conectores
R y el izquierdo a los conectores L. Con
respecto a los detalles sobre los conectores,
consulte el manual de instrucciones
suministrado con los altavoces.
R
L
PASO 3
Conexión de las
antenas
Antena de cuadro de AM (suministrada)
Antena monofilar de FM*
(suministrada)
* Extiéndala horizontalmente
Conexión de la antena de cuadro de
AM
Conecte la antena de cuadro de AM
suministrada a los terminales AM y y.
Para mejorar la recepción de FM
Conecte una antena de FM exterior a los
terminales FM 75 , utilizando un cable
coaxial de 75 ohmios con conector de
normas IEC.
Cable coaxial de 75 ohmios
(no suministrado)
