FUTABA AH145AA Application Note

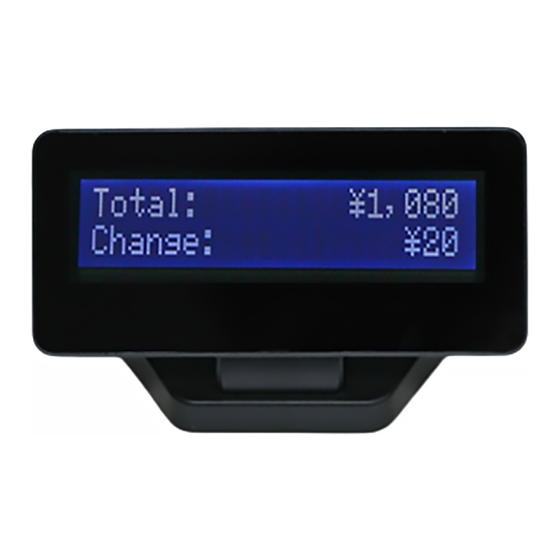

Vacuum fluorescent display module
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
AN-4029
APPLICATION NOTE
VACUUM FLUORESCENT DISPLAY MODULE
スリムデザインディスプレイモジュール
SLIM DESIGN DISPLAY MODULE
AH145AA/AB/AC/
BA/BB/BC
概 要 GENERAL DESCRIPTION
スリムデザインディスプレイモジュール
『AH145AA/AB/AC/BA/BB/BC』は、VFD を使用した 160×36 ドットを
表示するモジュールです。
このモジュールは、VFD、ワンチップコントローラーと電源(DC-DC/AC
コンバータ)から構成されておりますので、ホスト CPU と容易に接続す
ることができます。
Slim Design Display Module
『AH145AA/AB/AC/BA/BB/BC』 with VFD display, produces
160×36 dots.
This module is composed of VFD, one chip controller, power supply
(DC-DC/AC converter), is easy to connect to host CPU.

Advertisement

Table of Contents
loading

Related Manuals for FUTABA AH145AA

Summary of Contents for FUTABA AH145AA

  • Page 1 『AH145AA/AB/AC/BA/BB/BC』は、VFD を使用した 160×36 ドットを 表示するモジュールです。 このモジュールは、VFD、ワンチップコントローラーと電源(DC-DC/AC コンバータ)から構成されておりますので、ホスト CPU と容易に接続す ることができます。 Slim Design Display Module 『AH145AA/AB/AC/BA/BB/BC』 with VFD display, produces 160×36 dots. This module is composed of VFD, one chip controller, power supply (DC-DC/AC converter), is easy to connect to host CPU.
  • Page 2 安全にお使いいただくために Important Safety Notice 安全に御使用頂く為に必ず本書をお読み下さい。 また、本書はお読みになった後も大切に保管して下さい。 Please read this note carefully before using the product. 警告 Warning ● 感電およびショートによる破損の恐れがある為、製品の金属部分に直接人体が 触れないようにして頂くとともに、 製品の基板上の部分が他の金属部品と接触し ない様にして下さい。 There is fear of breakage by an electric shock and electrical short circuit. Please prevent from touching a human body directly at the metallic portion of a product. Please keep a product from contacting metal parts.

  • Page 3: Table Of Contents

    目 次 CONTENTS 1. 特長 FEATURES⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 2. 一般仕様 GENERAL SPECIFICATIONS⋅ 2-1. 外形寸法･重量 DIMENSION, WEIGHT⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 2-2. 製品種類 TYPE VARIATION⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 2-3. 表示部仕様 SPECIFICATION OF THE DISPLAY⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 2-4. 環境条件 ENVIRONMENT CONDITIONS⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 2-5. 絶対最大定格 ABSOLUTE MAXIMUM ELECTRICAL⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 2-6. 推奨動作条件 RECOMMEND OPERATING CONDITIONS ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 2-7. 標準動作条件における電気的、光学的特性 ELECTRICAL CHARACTERISTICS⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅...
  • Page 4 5-2. USB TYPE (AH145AB/BB) ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 5-3. BLUETOOTH (iAP) TYPE (AH145AC/BC) ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ FIGURE-1 外形図 Outer Dimensions⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ FIGURE-2 外形図 Outer Dimensions⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 39 FIGURE-3 ブロック図 RS232C Type (AH145AA/BA) Block Diagram ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ FIGURE-4 ブロック図 USB Type (AH145AB/BB) Block Diagram ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ FIGURE-5 ブロック図 BLUETOOTH(iAP) type (AH145AC/BC) Block Diagram ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅...

  • Page 5: 一般仕様 General Specifications

    特徴 FEATURES 本製品は 160×36 ドット、0.53×0.616 ピッチの VFD で構成されている 1-1. ケース付モジュールです。 VFD module with case consists of a 160×36 number of pixels, 0.53×0.616 pitch dot matrix display. 本製品のホスト間との通信プロトコルは RS232C、USB2.0 Full Speed Function、Bluetooth 3.0 に 1-2. 準拠しております。 This module supports RS232C, USB2.0 Full Speed Function, Bluetooth 3.0 interface. 本製品で表示画面を維持する場合は、定期的に同じ表示画面を送信することを推奨します。...

  • Page 6: 製品種類 Type Variation

    2-2．製品種類 TYPE VARIATION Table-3 製品番号 ケース色 インターフェース 付属ケーブル ケーブル色 TYPE No. Case Color Supplied cable Cable Color － AH145AA White None RS232C － AH145BA Black RS232C None AH145AB White USB type A to Mini B cable White AH145BB Black USB type A to Mini B cable...

  • Page 7: 絶対最大定格 Absolute Maximum Electrical

    2-5. 絶対最大定格 ABSOLUTE MAXIMUM ELECTRICAL RATINGS Table-6 項目 記号 最小 最大 単位 Parameter Symbol Min. Max. Unit 電源電圧 Supply Voltage -0.3 +6.0 入力信号電圧 (RS232C) Input Signal Voltage (RS232C) 入力信号電圧 (USB) -0.3 +3.6 Input Signal Voltage (USB) 2-6. 推奨動作条件 RECOMMEND OPERATING CONDITIONS Table-7 項目...

  • Page 8: 標準動作条件における電気的、光学的特性 Electrical Characteristics

    2-7. 標準動作条件における電気的、光学的特性 ELECTRICAL CHARACTERISTICS Table-8 項目 記号 条件 最小 標準 最大 単位 Parameter Symbol Condition Min. Typ. Max. Unit 消費電流 － Supply Current (Note 4) Vcc=5.0V 消費電力 － 文字表示 － Power Consumption Character display 輝度 － cd/m2 Luminance (Note 5) (Note 6) 入力...

  • Page 9: 基本機能 Function Summary

    3. 基本機能 FUNCTION SUMMARY 3-1. RS232C インターフェース RS232C INTERFACE Table-9 項目 仕様 Parameter Specification RS-232C 準拠 Signal level RS-232C conformity Baud Rate 38,400 bps Parity bit Data bit length 8 bit(LSB first) Format Start(1bit)+Data(8bit)+Stop(1bit) 3-1-1. 受信の条件 DATA RECEPTION 本モジュールには 256byte の受信バッファを持っています。 The module has 256 bytes buffers for data reception.

  • Page 10: Usb-Hid

    3-2. USB インターフェース USB INTERFACE 3-2-1. USB-HID 本モジュールのホスト間との通信プロトコルは USB2.0 Full Speed Function に準拠しています。 使用するクラスは、HID (Human Interface Devices)です。LCD コントロールプロトコルは、データの送受信に HID レポ ートを使用します。HID のレポートは、データ数とデータで構成されます。HID のレポートを使用するため、IN 方向・ OUT 方向共にレポートサイズは固定長です。レポートのサイズは、HID レポートディスクリプタにより規定されます。デ ータ数は、データのサイズを表し、最大 63 です。 レポートの形式は、以下の通りです。 This module will communicate with the USB 2.0 interface (Full speed) if the USB cable is plugged. The communication with USB is based on HID class.

  • Page 11: Usb Descriptor Specification

    Class code bDeviceSubClass Subclass code bDeviceProtocol Protocol code Maximum packet size for endpoint bMaxPacketSize 64 bytes zero idVendor Vendor ID 1008H FUTABA idProduct Product ID 1026H GP1288A02 bcdDevice Device release number in BCD 0400H Rev.4.00 Indexof string descriptor iManufacturer describing manufacturer...
  • Page 12 Standard Configuration Descriptor Table-11 Offset Field Description Size[byte] Value Comment bLength Size of this descriptor in bytes CONFIGURATION bDescriptorType Descriptor Type Total length of data returned 2, 3 wTotalLength 0029H 41 bytes for this configuration Number interfaces bNumInterfaces supported this configuration bConfigurationValue Value to use as an argument...
  • Page 13 HID Descriptor Table-13 Offset Field Description Size[Byte] Value Comment bLength Size of HID descriptor bDescriptorType HID descriptor type HID Class descriptor bcdHID HID class specification 0111H HID Revision 1.11 Country code of the localized bCountry Not defined hardware bNumDescriptors Number of class descriptors 1 report descriptor bReportType Type of class descriptor...
  • Page 14 String Descriptor Table-17 No Part Description Value No.0 bLength Length 0x04 bDescriptorType type=STRING 0x03 bSting LangID (English US) 0x0409 No.1 bLength Length 0x0E bDescriptorType Type=STRING 0x03 bSting Manufacturer FUTABA No.2 bLength Length 0x14 bDescriptorType Type=STRING 0x03 bSting Product GP1288A02 AN-4029 [10/78]...

  • Page 15: Bluetooth(Iap)インターフェース Bluetooth(Iap) Interface

    3-3. Bluetooth(iAP)インターフェース BLUETOOTH(IAP) INTERFACE 3-3-1. インターフェース INTERFACE 本製品のホスト間との通信プロトコルは Bluetooth 3.0 に準拠しております。 本製品の Bluetooth(iAP)対応機種は iPad Air, iPad Air2 となります。 本製品は、全ての Bluetooth 対応機器との接続を保証するものではございません。 This module supports Bluetooth 3.0 interface. Bluetooth (iAP) support model of this module becomes iPad Air, iPad Air2. Not guaranteed to connect to all Bluetooth devices. 3-3-2.

  • Page 16: Bluetooth 仕様 Bluetooth Specification

    カナダ（IC） This device complies with Industry Canada licence-exempt RSS standard(s). Canada (IC) Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence.

  • Page 17: Bluetooth Operating State Description

    3-3-4． Bluetooth 動作状態説明 BLUETOOTH OPERATING STATE DESCRIPTION 3-3-4-1． BT_STATUS_LED LED の点滅で Bluetooth の動作状態を通知します。 Notify the Bluetooth operating state in flashing LED. BT_STATUS_LED LED Color : Orange (通信相手探索) (通信相手発見待ち) (通信接続待ち) (ペアリング) (通信接続判定) (iAP 接続) AN-4029 [13/78]...

  • Page 18: Bt_Renew_Sw

    (通信切断中) 3-3-4-2． BT_RENEW_SW RENEW スイッチを押す時間によって下記のように動作します。 スイッチ短押し：Bluetooth 接続/切断 スイッチ長押し：ペアリング情報データベースをクリア CONNECT RENEW It will work as follows by the time press RENEW switch. Switch Switch Switch short press: Bluetooth connection / disconnection. Switch long press: Clear the pairing information database. 3-3-4-3． BT_CONNECT_SW CONNECT スイッチを押すことで、本製品から最後に接続した...

  • Page 19: Iap Accessory 設定 Iap Accessory Settings

    Data Transmission Mode (iAP Data Through Mode) Autonomous Launch (Disable Autonomous launch) Accessory Incoming Max Payload Size Accessory name “Slim design display” Manufacturer “Futaba Corporation” Model Number “AH145AC” or “AH145BC” Serial Number “0000001”~ Firmware version 1. 0. 0 Hardware version 1.
  • Page 20 Command Byte BACKSPACE HORIZONTAL TAB LINE FEED CARRIAGE RETURN Pd … GRAPHIC MODE 1Bh 20h SET COUNTRY CODE 1Bh 52h DELETE TO END OF ＬＩＮＥ 1Bh 5Bh MODULE INFORMATION RESPONSE 1Bh 5Bh CLEAR SCREEN 1Bh 5Bh 10 HOME POSITION 1Bh 5Bh 11 TURN ON/OFF DISPLAY 1Bh 5Bh 12 SPECIFIED POSITION...

  • Page 21: コマンド詳細 Function Of Commands

    4-1. コマンド詳細 FUNCTION OF COMMANDS 本製品の制御コマンドは以下の通りです。Following is the details of each command. 4-1-1. BACKSPACE Code: 08h Table - 23 Code Byte Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Note Function： Moves the cursor one character position to the left. When the cursor is at the left end of the lower line, it is moved to the right end of the upper line.
  • Page 22 4-1-2. HORIZONTAL TAB Code: 09h Table - 24 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Code Byte Bit7 Note Function： Moves the cursor one character position to the right. When the cursor is at the right end of the upper line, it is moved to the left end of the lower line. When it is at the right end of the lower line, it is moved to the left end of the upper line.
  • Page 23 4-1-3. LINE FEED Code: 0Ah Table - 25 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Code Byte Bit7 Note Function： Moves the cursor down one line If the cursor is in the lower line, the cursor moves to the same column on the upper. 機能：...
  • Page 24 4-1-4. CARRIAGE RETURN Code: 0Dh Table - 26 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Code Byte Bit7 Note Function： Moves the cursor to the left-most position on current line. 機能： カーソルを現在ある段の左端に移動させます。 [Example] //Before command is sent //Send command Send( 0Dh ); AN-4029 [20/78]...
  • Page 25 4-1-5. GRAPHIC MODE Code：1Bh, 20h, Pd...Pd Table - 27 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Code Byte Bit7 Note Pd...Pd Pd1 … Pd800 rd～ Function： Graphic display mode. The data will be start at (0,0) of display position. 機能： イメージデータをディスプレイに表示します。(0,0)の位置から描画します。...
  • Page 26 4-1-6. SET COUNTRY CODE Code: 1Bh, 52h, n Table - 28 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Code Byte Bit7 Note 00h≦n≦0Dh, 30h≦n≦3Dh Function： Select international font set. (Please refer international Font Set Table.).00h≦n≦0Dh. The default setting is 00h(USA) 30h(PC437) 機能：...
  • Page 27 4-1-7. DELETE TO END OF LINE Code: 1Bh, 5Bh, 30h, 4Bh Table – 30 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Code Byte Bit7 Note Function： Clears the line containing the cursor. After this command is executed, the cursor moves to the left-most position on the current line. 機能：...
  • Page 28 4-1-8. MODULE INFORMATION RESPONSE Code: 1Bh, 5Bh, 30h, 63h Table - 31 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Code Byte Bit7 Note Function：Module information response command. The data send from this module is the below. 機能： モジュール情報をホストに送信するコマンドです。 本製品からホストに送信するデータは以下になります。 Table - 32 Response data 56h, 46h, 44h, 5Fh, 47h, 50h, 5Fh, 31h, 36h, 30h,78h , 33h, 36h (VFD_GP_160x36）...
  • Page 29 4-1-9. CLEAR SCREEN Code: 1Bh, 5Bh, 32h, 4Ah Table - 33 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Code Byte Bit7 Note Function： Clears all displayed characters. After this command is executed, the cursor moves to the home position. 機能： ディスプレイされている文字を全消去します。...
  • Page 30 4-1-10. HOME POSITION Code: 1Bh, 5Bh, 48h, 27h Table - 34 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Code Byte Bit7 Note Function： Moves the cursor to the left-most position on the upper line (home position). The home position indicates the first column of the upper line. 機能：...
  • Page 31 4-1-11. TURN ON/OFF DISPLAY Code: 1Bh, 5Bh, n, 50h Table - 35 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Code Byte Bit7 Note 00h≦n≦01h. 3rd byte Bit0 Note Display OFF Display ON (Default) Function：VFD display ON/OFF control command. If n=0, VFD display is OFF, if n=1, VFD display is ON. The state of display ON/OFF is valid until next command of power or soft reset.
  • Page 32 4-1-12. SPECIFIED POSITION Code: 1Bh, 5Bh, Py, 3Bh, Px, 48h Table - 36 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Code Byte Bit7 Note 01h≦Py(column)≦02h. 01h≦Px(row)≦14h. 2nd byte Bit2 Bit1 Bit0 S t art write on top position 5th byte Bit7 Bit6 Bit5 Bit4...
  • Page 33 4-1-13. CURSOR MODE Code: 1Bh, 5Ch, 3F, 4Ch, 43, Ps Table - 37 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Code Byte Bit7 Note 00h≦Ps≦02h. 6th byte Bit1 Bit0 St art write on top position Ps = 00h: Cursor OFF (Default) Ps = 01h: Cursor blink Ps = 02h: Cursor ON...
  • Page 34 4-1-14. LCD CONTRAST & VFD BRIGHTNESS Code: 1Bh, 5Ch, 3Fh, 4Ch, 44h, Pc, Pb Table – 38 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Note Code Byte Bit7 00h≦Pc≦06h ※ 00h≦Pb≦03h Function：LCD contrast and VFD brightness adjustment. Pc set up the LCD contrast. (Table-39) Pb set up the VFD brightness.
  • Page 35 4-1-15. SINGLE LINE SCROLL SETTING Code: 1Bh, 5Ch, 3Fh, 4Ch, 48h, Pl, Pt, Pd … 00h Table -41 Code Byte Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Note 01h≦Pl≦02h. 30h≦Pt≦33h. スクロール文字データ 8th～ Scroll character data variable (max. 256 bytes) コマンド終了...
  • Page 36 [Example] //Before command is sent //Send command (Scroll start “DEF”) Send(1Bh, 5Ch, 3Fh, 4Ch, 48h 01h 30h 44h 45h 46h 00h ); //Send command (Scroll end) Send(1Bh, 5Ch, 3Fh, 4Ch, 48h, 01h, 30h, 00h ); AN-4029 [32/78]...
  • Page 37 4-1-16. USER DEFINED CHARACTERS Code: 1Bh, 5Ch, 3Fh, 4Ch, 57h, Pf, 3Bh, Pn, 3Bh, Pc, 3Bh, Pd … Table - 42 Code Byte Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Note 01h≦Pf≦02h. 00h ≦ Pn ≦ 1Fh (Pf = 01h) 00h ≦...
  • Page 38 Pf : Font size フォントサイズ Pf = 01h : One-byte character 8×16 dot Pf = 02h : Two-byte character 16×16 dot Pn : Font number フォント番号 00h ≦ Pn ≦ 1Fh (Pf = 01h) 00h ≦ Pn ≦ 0Fh (Pf = 02h) Pc: Character code 文字コード...

  • Page 39: コネクタ接続 Conecter Connection

    5. コネクタ接続 CONECTER CONNECTION 5-1. RS232C TYPE (AH145AA/BA) 本体 CN1 : HEC3650-018010 EIAJ-2 or equivalent CN2 : DSB5-09M1-KNR0-02 D-SUB 9pin male connector or equivalent EIAJ-2 DC jack CN2 PIN 配置 ピン番号 信号名 ⑤ ① PIN NO. Signal Name － －...

  • Page 40: Usb Type (Ah145Ab/Bb)

    5-2. USB TYPE (AH145AB/BB) 本体 CN1 : UX60SC-MB-5ST USB Mini-B female connector or equivalent CABLE CLAMP CN1 PIN 配置 ピン番号 信号名 PIN NO. Signal Name Vcc (Vbus) Plastic ⑤ ① CABLE SPECIFICATION 線径（Vbus,GND）：AWG24 線径（D+,D-）：AWG28 色：白と黒の2種類 MINIBコネクタ：レフトアングル TYPEAコネクタ：ストレート 1500mm±30 ① ④ ①...

  • Page 41: Bluetooth (Iap) Type (Ah145Ac/Bc)

    5-3. BLUETOOTH (IAP) TYPE (AH145AC/BC) 本体 CN1 : UX60SC-MB-5ST USB Mini-B female connector or equivalent CABLE CLAMP CN1 PIN 配置 ピン番号 信号名 SIGNAL ＮＡＭＥ PIN NO. Vcc (Vbus) Plastic NC (D-) NC (D+) ① ⑤ CABLE SPECIFICATION 線径（Vbus,GND）：AWG24 線径（D+,D-）：AWG28 色：白と黒の2種類 MINIBコネクタ：レフトアングル...
  • Page 42 Outer Dimensions FIGURE-1 Ⓑ Ⓐ AN-4029 [38/78]...
  • Page 43 Outer Dimensions FIGURE-2 RS232C TYPE (AH145AA/BA) Ⓐ Ⓑ USB TYPE (AH145AB/BB) Ⓐ Ⓑ BLUETOOTH (IAP) TYPE (AH145AC/BC) Ⓐ Ⓑ AN-4029 [39/78]...

  • Page 44: Rs232C Type (Ah145Aa/Ba) Block Diagram

    RS232C Type (AH145AA/BA) Block Diagram FIGURE-3 RS232C Driver IC 160 × 36 dot Flash 2Mbyte Clock 16MHz RESET for Logic DC-DC 3.3V DC-DC, DC-AC Power Circuit for VFD AN-4029 [40/78]...

  • Page 45: Usb Type (Ah145Ab/Bb) Block Diagram

    USB Type (AH145AB/BB) Block Diagram FIGURE-4 D－ D－ 160 × 36 dot Flash 2Mbyte Clock 16MHz RESET for Logic DC-DC 3.3V DC-DC, DC-AC Power Circuit for VFD AN-4029 [41/78]...

  • Page 46: Bluetooth(Iap) Type

    BLUETOOTH(IAP) Type (AH145AC/BC) Block Diagram FIGURE-5 RESET Bluetooth 160 × 36 dot Flash 2Mbyte Clock RENEW LAUNCH 16MHz Switch Switch RESET for Logic DC-DC 3.3V DC-DC, DC-AC Power Circuit for VFD AN-4029 [42/78]...

  • Page 47: Font Table

    Font Tables 8×16 dot font Common font ０ １ 2 International font set 23 24 40 5B 5C 5D 5E 60 7B 7C 7D 7E AN-4029 [43/78]...
  • Page 48 n=30h n=31h AN-4029 [44/78]...
  • Page 49 n=32h n=33h AN-4029 [45/78]...
  • Page 50 n=34h n=35h AN-4029 [46/78]...
  • Page 51 n=36h n=37h AN-4029 [47/78]...
  • Page 52 n=38h n=39h AN-4029 [48/78]...
  • Page 53 16×16dot font n = 3Ah Japanese font(shift JIS) AN-4029 [49/78]...
  • Page 54 AN-4029 [50/78]...
  • Page 55 AN-4029 [51/78]...
  • Page 56 AN-4029 [52/78]...
  • Page 57 AN-4029 [53/78]...
  • Page 58 AN-4029 [54/78]...
  • Page 59 n = 3Bh Simplified Chinese(GB2312) AN-4029 [55/78]...
  • Page 60 AN-4029 [56/78]...
  • Page 61 AN-4029 [57/78]...
  • Page 62 AN-4029 [58/78]...
  • Page 63 AN-4029 [59/78]...
  • Page 64 AN-4029 [60/78]...
  • Page 65 n =3Ch Traditional Chinese(Big5) AN-4029 [61/78]...
  • Page 66 AN-4029 [62/78]...
  • Page 67 AN-4029 [63/78]...
  • Page 68 AN-4029 [64/78]...
  • Page 69 AN-4029 [65/78]...
  • Page 70 AN-4029 [66/78]...
  • Page 71 AN-4029 [67/78]...
  • Page 72 AN-4029 [68/78]...
  • Page 73 AN-4029 [69/78]...
  • Page 74 n =3Dh Hangul(KSC5601) AN-4029 [70/78]...
  • Page 75 AN-4029 [71/78]...
  • Page 76 AN-4029 [72/78]...
  • Page 77 AN-4029 [73/78]...
  • Page 78 AN-4029 [74/78]...
  • Page 79 AN-4029 [75/78]...

  • Page 80: 保証 Warranty

    6. 保証 WARRANTY 保証期間は弊社出荷後 1 年とする。 This display module is guranteed for 1 year after the shipment from FUTABA. 7. 規制物資等の該非判定及び、輸出する際の注意事項 CAUTIONS FOR DETERMINING AND EXPORTING REGULATED GOODS OR SERVICES 本製品は、技術レベル的には外国為替管理令および輸出貿易管理令の規制上の物資 （役務）等に非該当となりますが、他の装置の為に特別に設計した部分品・付属品はその装置の該・非判定により 決定されます。 本製品を貴社製装置にご使用頂く弊社製汎用品に付きましては、貴社にて該・非判定をお願いすると共に、汎 用品についても兵器等の製造に転用されることのないようご確認をお願い申し上げます。 また、その結果、必要に応じた輸出手続等のご処置も併せてお願い申し上げます。 This product does not correspond to the goods or services regulated by Japan’s Foreign Exchange and Foreign Trade Law.

  • Page 81: Conscientious⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 9. 使用上の注意事項

    ＜EHS 含有情報の表示＞ 含有部位：蛍光表示管（VFD） 含有化学物質：鉛及びその化合物 環境保護使用期限年数：10年 含有理由：現代の技術では代替できる物質がないため This product contains only “lead and its compound” from among six controlled substances, which are cadmium, hexavalent chromium, lead, mercury, polybrominated biphenyl:PBB and polybrominated diphenyl ether :PBDE. The contained amount of the controlled substances except lead and its compound in this product is less than the level stipulated in the Chinese RoHs.
  • Page 82 This module deteriorates with ultraviolet ray, so please avoid letting module to be exposed to the sunlight or an ultraviolet ray for a long time. ★お断り★ REMARKS 本仕様の記載内容は特性改善のため、断りなく変更する場合があります。 御使用に際しましては、念のため弊社に御確認下さるようお願い申し上げます。 The specification is subject to change without prior notice. Your consultation with FUTABA sales office is recommended for the use of this module. AN-4029 [78/78]...
  • Page 83 Vacuum Fluorescent Displays - VFD Click to view products by manufacturer: Futaba Other Similar products are found below : M0220SD-202SDAR1-CWC GU256X64F-9900 CU24025-UW1J GU140X32F-7003B GU256X128C-3900B GU256X128D-3900B GU256X128E-3900B GU256X64E-3900B M0220SD-202SDAR1-1G CU20049-UW2A GU256X16M-K612C5 CU16025-UW2J CU16025- UW6J CU16029-UW1J GU256X64C-3900B GU256X64D-3900B HNA-12MM54T ICB-10MM38T AH145BB AH156BB GP1183A01A...
