Installation and Owner's Manual
Manual de Instrucciones y del Propietario
Manuel d'Installation et d'Utilisation
Showerhead with Arm
Cabeza de Ducha con Brazo
Pomme de Douche avec Bras
Aquia
TS416A
Aimes
TS626A
Warranty Registration and Inquiry
For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit
our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please con-
tact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260
(888) 295-8134 or (678) 466-1300 when calling from outside of U.S.A.
®
®
Legato
®
TS624A
Upton™
TS630A
Advertisement
Chapters
Table of Contents
Related Manuals for Toto Aquia TS416A
Summary of Contents for Toto Aquia TS416A

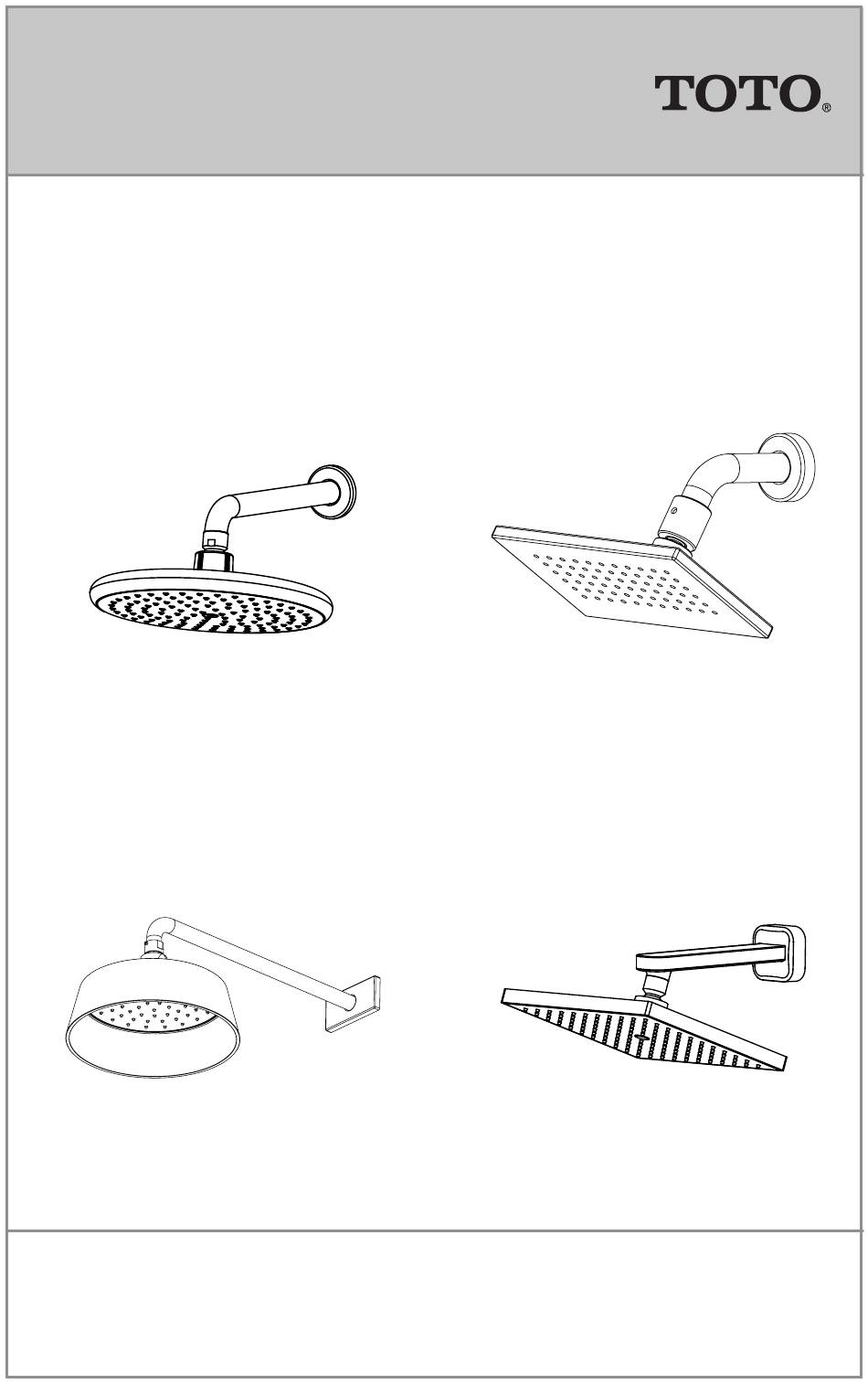

- Page 1 TS630A Warranty Registration and Inquiry For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please con- tact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260...
-
Page 3: Table Of Contents
Spare Parts..................... 21-22 THANKS FOR CHOOSING TOTO! The mission of TOTO is to provide the world with healthy, hygienic and more comfortable lifestyles. We design every product with the balance of form and function as a guiding principle. Congratulations on your choice. -
Page 4: Tools You Will Need
„ Observe all local plumbing codes. „ Make sure water supply is shut off. „ Read these instructions carefully to ensure proper installation. „ TOTO reserves the right to update product design without notice. ® „ Check to make sure you have the following parts indicated below:... -
Page 5: Installation Procedure
INSTALLATION PROCEDURE NO TE: Be sure to thoroughly clean and remove all debris from the water supply pipe before it is installed. This will prevent clogging in the spray outlet. INSTALLING MODEL TS416A: Illustration 1 Pipe Tape 1) Slide the escutcheon onto the shower arm (see Illustration 1). - Page 6 Installation Procedure (continued) INSTALLING MODEL TS626A: Illustration 1 Escutcheon 1) Slide the escutcheon onto the shower arm (see Illustration 1). Pipe Tape 2) Wrap pipe tape around the threads Shower Arm of the shower arm and fasten it to the supply elbow (see Illustration 1).
-
Page 7: Warranty
TOTO reserves the right to make such inspections as may be necessary in order to determine the cause of the defect. TOTO will not charge for labor or parts in connection with warranty repairs or replacements. TOTO is not responsible for the cost of removal, return and/or reinstallation of the Product. -
Page 8: Gracias Por Elegir Toto
Piezas de Repuesto ..................21-22 ¡GRACIAS POR ELEGIR TOTO! La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre forma y función. Felicitaciones por su elección. -
Page 9: Herramientas Que Necesita
„ Asegúrese de que el suministro de agua esté cerrado. „ Lea estas instrucciones con atención para asegurar una instalación correcta. „ Toto se reserva el derecho de actualizar el diseño del producto sin previo aviso. „ Verifique para asegurarse de tener las piezas que se indican a continuación:... -
Page 10: Procedimiento De Instalación
PROCEDIMIENTO DE INSTALACIÓN NO TA: Asegúrese de limpiar a conciencia y retirar todos los residuos del tubo de suministro de agua antes de instalarlo. Esto prevendrá que se tape la salida de rociador. SI ESTÁ INSTALANDO EL MODELO Ilustración 1 Cinta Para Tubería TS416A: 1) Deslice el escudete hacia el brazo de la... - Page 11 Procedimiento de Instalación (continuación) SI ESTÁ INSTALANDO EL MODELO TS626A: Ilustración 1 Escudo 1) Deslice el escudete hacia el brazo de la regadera (véase Ilustración 1). Cinta Para Tubería Brazo de la 2) Envuelva con cinta selladora para rosca Ducha alrededor de las roscas del brazo de la regadera y sujételo al codo de suministro (véase Ilustración 1).
-
Page 12: Garantía
7. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 (888) 295... -
Page 13: Merci D'avoir Choisi Toto
Pièces de Rechange ..................21-22 MERCI D’AVOIR CHOISI TOTO! La mission de TOTO est d’offrir au monde entier un style de vie sain, hygiénique et plus confortable. Comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. Félicitations pour votre choix. -
Page 14: Outils Nécessaires
„ Observez tous les codes locaux de plomberie. „ Assurez-vous que l’alimentation d’eau est coupée. „ Lisez ces instructions attentivement afin d’assurer une installation adéquate. „ TOTO se réserve le droit de modifier la conception du produit sans préavis. ®... -
Page 15: Procédure D'installation
PROCÉDURE D’INSTALLATION NO TE: Soyez sûr de nettoyer et d’enlever complètement tout débris du tuyau d’alimentation d’eau avant qu’il ne soit installé. Ceci permettra d’éviter le colmatage de la sortie du vaporisateur. SI VOUS INSTALLEZ UN MODÈLE Illustration 1 Ruban de Téflon TS416A: 1) Glissez la rosace sur le bras de la Bras de Douche... - Page 16 Procédure d’Installation (suite) SI VOUS INSTALLEZ UN MODÈLE Illustration 1 TS626A: Écusson 1) Glissez la rosace sur le bras de la Ruban de douche (Voir Illustration 1). Téflon Bras de Douche 2) Enroulez du ruban à tuyau aux filets du bras de la douche et le fixer au coude d’alimentation.
-
Page 17: Garantie
1300, si en dehors de L’Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n’est pas possible de renvoyer le produit à TOTO, la réception par TOTO d’un avis écrit du défaut avec preuve d’achat (reçu de caisse original) constitue livraison. -
Page 19: Rough-In Dimensions
ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES TS416A 13-11/16" [348mm] 1/2" NPT 1-15/16" [50mm] 4-13/16" [122mm] 15° 9" [228mm] TS624A... - Page 20 ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES TS626A 20-9/16” [522mm] 15-3/4” [400mm] 4” [101mm] 1-15/16” [50mm] 1/2” NPT 7-3/8” [187mm] 2-15/16” [75mm] ø 9-5/8” [245mm] TS630A 2-3/8" [61mm] 4-11/16" [119mm] 8-11/16" [220mm] 12-3/4" [324mm] 8-11/16" [220mm] 1/2" NPT 2-3/8" [61mm] 3-3/16"...
-
Page 21: Spare Parts
SPARE PARTS / PIEZAS DE REPUESTO / PIÈCES DE RECHANGE Description TS416A Descripcíon Description Escutcheon * Escudo * Écusson * Shower Arm * Brazo de la Ducha * Bras de Douche * Filter & Gasket Filtro y Junta Filtre et Joint Showerhead * La Cabeza de Ducha * Le Pomme de Douche *... - Page 22 SPARE PARTS / PIEZAS DE REPUESTO / PIÈCES DE RECHANGE TS626A Description Descripcíon Description Escutcheon * Escudo * Écusson * Shower Arm * Brazo de la Ducha * Bras de Douche * Washer Arandela Rondelle Joint Assembly Montaje de la Junta Assemblage des Joints Small Set Screw Tornillo de Fijación Pequeña...
