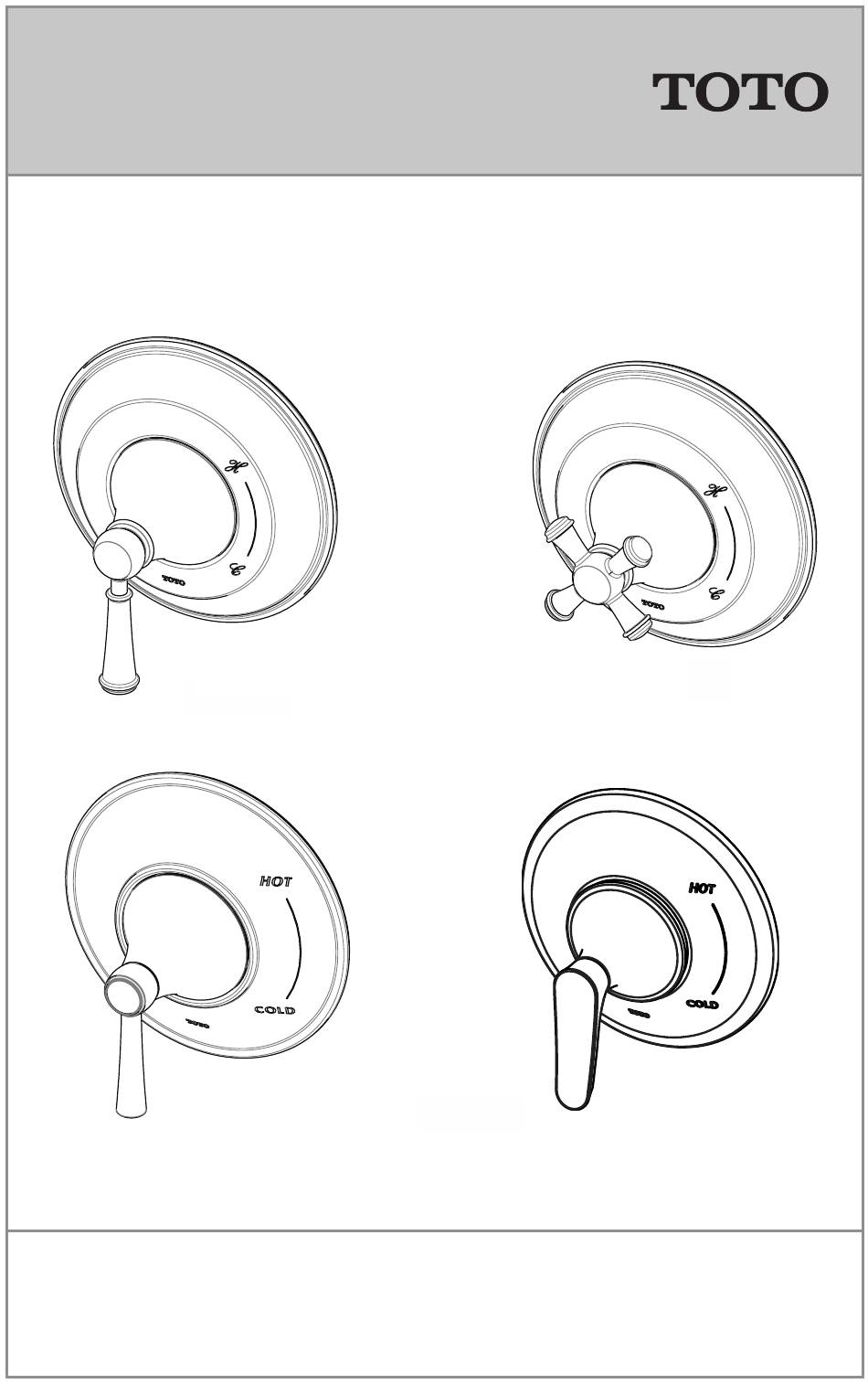

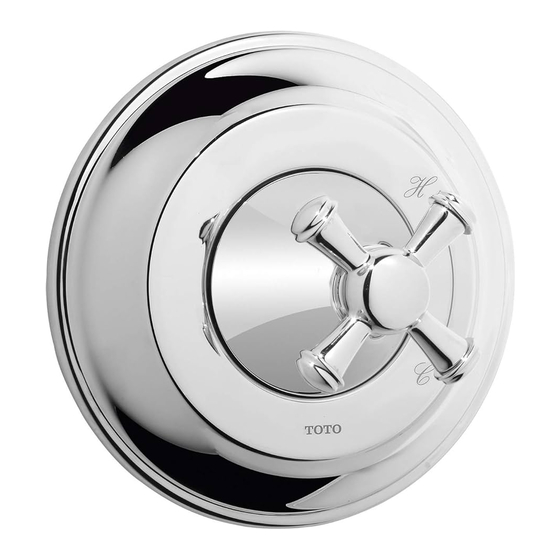

- Page 1 TS210P Warranty Registration and Inquiry For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please con- tact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260...
-
Page 2: Table Of Contents
Rough-In Dimensions ..................14 THANKS FOR CHOOSING TOTO! The mission of TOTO is to provide the world with healthy, hygienic and more comfortable lifestyles. We design every product with the balance of form and function as a guiding principle. Congratulations on your choice. -
Page 3: Included Parts
See the TSPTM installation manual for further information. 2. Hold the escutcheon against the wall with the TOTO logo at the bottom. Secure the collar and escutcheon by tightening the two screws into the valve. - Page 4 Installation Procedure (continued) 3. Secure adapter to the valve with the included screw and lock washer. Valve Stem Valve Stem Lock Washer Lock Washer Screw Screw Adapter Adapter 4. Turn the adapter clockwise manually until it stops. 5. Slide handle assembly onto the adapter, and tighten onto the collar by rotating handle base.
-
Page 5: Warranty
INC., 1155 Southern Road, Morrow, GA 30260 (888) 295 8134 or (678) 466-1300, if outside the U.S.A. If, because of the size of the Product or nature of the defect, the Product cannot be returned to TOTO, receipt by TOTO of written notice of the defect together with proof of purchase (original sales receipt) shall constitute delivery. -
Page 6: Gracias Por Elegir A Toto
„ Siga todos los códigos de plomería. „ Asegúrese de que el suministro de agua esté cerrado. „ Lea estas instrucciones cuidadosamente para asegurar una instalación adecuada. „ TOTO se reserva el derecho de actualizar el diseño del producto sin previo aviso. HERRAMIENTAS COMUNES NECESARIAS Destornillador CUIDADO Y LIMPIEZA Su nuevo cubierta está... -
Page 7: Incluía Partes
Véase el manual de instalación TSPTM para más información. 2. Sostenga el escudete contra la pared con el logo de TOTO hacia abajo. Asegure el collar y el escudete apretando los dos tornillos hacia la válvula. - Page 8 Installation Procedure (continued) 3. Asegure el adaptador a la válvula con el tornillo y arandela de seguridad incluidos. Vástago de la válvula Valve Stem Arandela de seguridad Lock Washer Tornillo Screw Adaptador Adapter 4. Gire el adaptador manualmente en el sentido de las manecillas del reloj hasta que se detenga.
-
Page 9: Garantía
7. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260... -
Page 10: Merci D'avoir Choisi Toto
Dimensions brutes ................... 14 MERCI D’AVOIR CHOISI TOTO! La mission de TOTO est d’offrir au monde entier un style de vie sain, hygiénique et plus confortable. comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. félicitations pour votre choix. -
Page 11: Pièces Incluses
Voir le manuel d’installation du TSPTM pour de plus amples information. 2. Tenez l’écusson contre le mur avec le logo TOTO au fond. Fixez le col et l’écusson en serrant les deux vis dans la valve. - Page 12 Procédure d’Installation (suite) 3. Fixer l’adaptateur à la valve avec la vis et la rondelle inclues. Tige de la valve Valve Stem Rondelle de securité Lock Washer Screw Adaptateur Adapter 4. Tournez l’adaptateur dans le sens des aiguilles d’une montre manuelle- ment jusqu’à...
-
Page 13: Garantie
GARANTIE 1. TOTO garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau et de fabrication pendant l’utilisation normale, lorsqu`ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d`achat du produit. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D`ORIGINE de l`appareil et n`est pas transférable à... -
Page 14: Rough-In Dimensions
ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES TS220P Valve 7-1/16" 180mm Min: 1-11/16" [43mm] Max: 2-11/16" [68mm] 4-1/8" 104mm Finished Wall Surface TS220P1 Valve 7-1/16" 180mm Min: 1-11/16" [43mm] Max: 2-11/16" [68mm] Finished 4-1/8" 104mm Wall Surface... - Page 15 ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES TS210P Valve 7-1/16" 180mm Min: 1-11/16" [43mm] Max: 2-11/16" [68mm] 4-1/8" 106mm Finished Wall Surface TS230P Valve 7-1/16" 180mm Min: 1-11/16" [43mm] Max: 2-11/16" [68mm] Finished 4-1/4" 109mm Wall Surface...
- Page 16 Rev D Warranty Registration and Inquiry For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please con- tact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260...
