REM-40-GFA-B / REM-60V-GFA-B / REM-125V-GFA-B / REM-150V-GFA-B
CONSUMER: READ AND RETAIN THESE INSTRUCTIONS FOR FUTURE USE
Locating Your Serial Number:
Your serial number can be found on a white label on the right side cover of your heater. It will begin
with the letter "G" followed by 9 digits. For Example: G123456789. Have your Serial Number ready
before calling customer service at 800-641-6996.
DANGER
AND PROPERTY LOSS OR DAMAGE FROM HAZARDS OF FIRE, EXPLOSION, BURN. ASPHYXIATION, CARBON
MONOXIDE POISONING AND / OR ELECTRIC SHOCK.
ONLY PERSONS WHO CAN UNDERSTAND AND FOLLOW THE INSTRUCTIONS SHOULD USE OR SERVICE
THIS HEATER. IF YOU NEED ASSISTANCE OR HEATER INFORMATION SUCH AS AN INSTRUCTIONS MANUAL,
LABEL, ETC. CONTACT THE MANUFACTURER.
FIRE, BURN, INHALATION, AND EXPLOSION HAZARD. KEEP
WARNING
SOLID COMBUSTIBLES, SUCH AS BUILDING MATERIALS, PA-
PER OR CARDBOARD, A SAFE DISTANCE AWAY FROM THE HEATER AS RECOM-
MENDED BY THESE INSTRUCTIONS. NEVER USE THE HEATER IN SPACES WHICH
DO OR MAY CONTAIN VOLATILE OR AIRBORNE COMBUSTIBLES, OR PRODUCTS
SUCH AS GASOLINE, SOLVENTS, PAINT THINNERS, DUST PARTICLES OR UN-
KNOWN CHEMICALS.
MODEL NUMBERS:
GENERAL HAZARD WARNING:
FAILURE TO COMPLY WITH THE PRECAUTIONS AND INSTRUCTIONS PRO-
VIDED WITH THIS HEATER, CAN RESULT IN DEATH, SERIOUS BODILY INJURY
Fax: 320-251-2922 • Web:

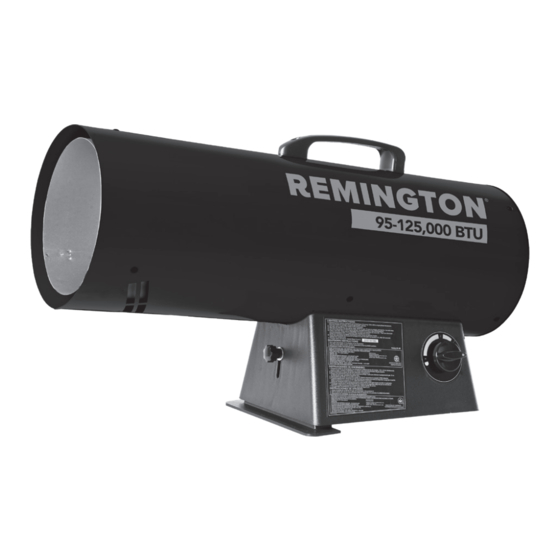

PROPANE FORCED AIR HEATER
User's Manual &
Operating Instructions
Sauk Rapids, MN 56379 USA • Toll Free
www.remingtonheater.com
© 2021 Pinnacle Climate Technologies, Inc.
Factory ID: 500
(800) 641-6996
• Email: info@pinnacleclimate.com
RBGG-403
Advertisement
Chapters
Table of Contents
Related Manuals for Remington REM-40-GFA-B
Summary of Contents for Remington REM-40-GFA-B
- Page 1 User’s Manual & Operating Instructions MODEL NUMBERS: REM-40-GFA-B / REM-60V-GFA-B / REM-125V-GFA-B / REM-150V-GFA-B CONSUMER: READ AND RETAIN THESE INSTRUCTIONS FOR FUTURE USE Locating Your Serial Number: Your serial number can be found on a white label on the right side cover of your heater. It will begin with the letter “G”...
-
Page 2: Table Of Contents
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE TABLE OF CONTENTS Safety Information............2-5 Wiring Diagrams.............10 Unpacking.................5 Storage/Maintenance............11 Specifications..............6 Troubleshooting Guide..........11 Features................6 Exploded View...............12 What’s in the Box.............6 Parts List................12 Operation...............7-9 Limited Warranty.............13 Ventilation................9 SAFETY INFORMATION DANGER Carbon Monoxide Hazard This heater produces carbon monoxide, which has no odor. -
Page 3: Safety Information
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE SAFETY INFORMATION (CONT.) DANGER RISK OF INDOOR AIR PROPANE IS AN WARNING EXPLOSIVE GAS. POLLUTION! The products described in this manual are propane WHAT TO DO IF THE SMELL OF GAS IS PRESENT: direct-fired, forced air heaters. - Page 4 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE SAFETY INFORMATION (CONT.) WARNING AIR QUALITY HAZARD – Do not use this heater for heating human living – Periodically monitor levels of CO, CO₂ and quarters NO₂ existing at the construction site – at the minimum at the start of the shift and after 4 –...
-
Page 5: Unpacking
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE SAFETY INFORMATION (CONT.) flame to check for gas leaks. Locate LP cylinder at least 6 ft. (183 cm) (10 ft./305 – WARNING RISK OF ELECTRIC SHOCK! cm in Canada) from the heater, and do not direct heater discharge towards the LP cylinder unless it is at least 20 feet (610 cm) from the heater. -
Page 6: Specifications
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE SPECIFICATIONS Model # 40-GFA 60V-GFA 125V-GFA 150V-GFA 40,000 40 / 50 / 60,000 95 / 110 / 125,000 120 / 135 / 150,000 1.9 / 2.3 / 2.8 4.4 / 5.1 / 5.8 5.5 / 6.2 / 6.9 Fuel Consumption - Lb./hr (kg/hr) -
Page 7: Operation
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE OPERATION Propane Supply / Information: The amount of Propane (LP) used with this heater varies. Both factors are: Propane (LP) The amount of gas in the cylinder of LP. –... - Page 8 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE OPERATION (CONT.) Pre-Lighting Instructions: close. Fasten full propane tank and connect proper – The disconnected CAUTION fitting to LP cylinder valve by turning COUNTER- tank must never be CLOCKWISE (See Figure 2 &...
-
Page 9: Ventilation
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE OPERATION (CONT.) Lighting Instructions: Shutdown Instructions Starting the Heater (Ignition) To Shut Off the Heater: Connect the heater to a three prong (grounded) power Turn gas control knob CLOCKWISE to source. -
Page 10: Wiring Diagrams
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE WIRING/SCHEMATIC DIAGRAMS 40-GFA CONDENSER WHITE BLUE MOTOR WHITE BLACK WHITE BLACK FUSE POWER CORD GREEN PCB ASS’Y THERMAL SWITCH EARTH (SHELL) YELLOW BLACK IGNITOR 2WS 10Ω POWER CORD YW396-03AV(BLUE) FUSE 1 EARTH (SHELL) -
Page 11: Storage/Maintenance
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE STORAGE / MAINTENANCE Always disconnect the heater from the LP cylinder NOTE: Installation and repair of this heater should be before putting the heater into storage. If for any reason done by a qualified service person. -
Page 12: Exploded View
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE EXPLODED VIEW PARTS LIST Item # Description 40-GFA 60V-GFA 125V-GFA 150V-GFA Height Controller 22-512-0006 22-512-0006 22-512-0008 22-512-0008 Base Cover 22-508-0003 22-508-0003 — 22-508-0004 Inner Shell Cap 22-505-0006 22-505-0010 22-505-0007 22-505-0008... -
Page 13: Limited Warranty
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE LIMITED WARRANTY Pinnacle Climate Technologies, Inc. warrants this heater to If Pinnacle Climate Technologies, Inc. finds the item to the original retail purchaser only, to be free from defects in be in normal operating condition, or not defective the item material and workmanship for a period of one (1) year from will be returned freight collect. - Page 14 CHAUFFERETTE À AIR FORCÉ AU PROPANE Manuel de l’utilisateur et mode d’emploi NUMÉROS DE MODÈLES : REM-40-GFA-B / REM-60V-GFA-B / REM-125V-GFA-B / REM-150V-GFA-B NOTE AU CLIENT : LIRE ET CONSERVER CES INSTRUCTIONS POUR POUVOIR S’Y REPORTER ULTÉRIEUREMENT Repérage du numéro de série : Le numéro de série se trouve sur une étiquette blanche apposée du côté...
- Page 15 NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE D’ALIMENTATION TABLE DES MATIÈRES Consignes de sécurité ..........2-5 Schéma de câblage .............10 Déballage ................ 5 Entreposage / Entretien ..........11 Spécifications ..............6 Guide de dépannage ...........11 Caractéristiques .............
-
Page 16: Consignes De Sécurité
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE D’ALIMENTATION CONSIGNES DE SÉCURITÉ (SUITE) RISQUE DE DANGER LE PROPANE EST AVERTISSEMENT POLLUTION DE UN GAZ EXPLOSIF. L’AIR INTÉRIEUR! QUE FAIRE SI UNE ODEUR DE GAZ EST DÉTECTÉE : Les produits décrits dans ce manuel sont des NE PAS tenter d’allumer la chaufferette. - Page 17 NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE D’ALIMENTATION CONSIGNES DE SÉCURITÉ (SUITE) AVERTISSEMENT DANGER CONCERNANT LA QUALITÉ DE L’AIR – Ne pas utiliser cet appareil pour chauffer les 29 CFR, partie 1926.154, et aux exigences habitations de sécurité...
-
Page 18: Déballage
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE D’ALIMENTATION CONSIGNES DE SÉCURITÉ (SUITE) Vérifier les connexions d’alimentation en gaz avec – RISQUE DE DÉCHARGE AVERTISSEMENT une solution de 50/50 d’eau et de savon. NE PAS ÉLECTRIQUE! utiliser une allumette ou une flamme pour détecter des fuites de gaz. -
Page 19: Spécifications
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE D’ALIMENTATION SPÉCIFICATIONS Modèles n° 40-GFA 60V-GFA 125V-GFA 150V-GFA 40 000 40/50/60 000 95/110/125 000 120/135/150 000 Consommation de carburant (kg/h) 0,9 / 1,04 / 1,27 2,00 / 2,31 / 2,63 2,50 / 2,81 / 3,13 Nombre maximal d’heures 10,5... -
Page 20: Mode D'emploi
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE D’ALIMENTATION MODE D’EMPLOI Informations sur le propane : La chaufferette doit fonctionner à partir du gaz – provenant de la bouteille d’alimentation. Propane (GPL) La quantité de GPL utilisée avec cette chaufferette Cette chaufferette n’est pas vendue avec une bouteille varie. - Page 21 NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE D’ALIMENTATION L’installation de cet appareil à des altitudes de plus 610 mètres (2 000 pi) doit être conforme aux codes locaux, ou en leur absence, au code National Fuel Gas Code ANSI Z223.1/NFPA 54 ou à la Norme nationale du Canada, Code d’installation du gaz naturel et du propane, CSA B149.1.
-
Page 22: Ventilation
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE D’ALIMENTATION MODE D’EMPLOI (SUITE) Instructions d’allumage : 8. Si le brûleur ne reste pas allumé, répéter les procédures d’allumage. Démarrage de la chaufferette (Allumage) 9. Lorsque le brûleur reste allumé, tourner le bouton de Brancher la chaufferette dans une prise à... - Page 23 NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE D’ALIMENTATION SCHÉMAS DE CÂBLAGE 40-GFA CONDENSATEUR BLANC BLEU MOTEUR BLANC NOIR BLANC NOIR FUSIBLE CORDON ÉLECTRIQUE VERT CARTE DE CIRCUITS IMPRIMÉS THERMORUPTEUR TERRE (BOÎTIER) JAUNE NOIR ALLUMEUR...
-
Page 24: Entreposage / Entretien
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE D’ALIMENTATION ENTREPOSAGE / ENTRETIEN Avant d’entreposer la chaufferette, toujours la REMARQUE : L’installation et les réparations doivent débrancher de la bouteille de propane. Si pour une être effectuées par du personnel de service qualifié. -
Page 25: Vue Éclatée
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE D’ALIMENTATION VUE ÉCLATÉE LISTE DES PIÈCES Description 40-GFA 60V-GFA 125V-GFA 150V-GFA réf. Contrôleur de hauteur 22-512-0006 22-512-0006 22-512-0008 22-512-0008 Couvercle de la base 22-508-0003 22-508-0003 —... -
Page 26: Garantie Limitée
NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE LORSQU’ELLE BRÛLE OU QU’ELLE EST BRANCHÉE À UNE SOURCE D’ALIMENTATION GARANTIE LIMITÉE Pinnacle Climate Technologies, Inc. garantit à l’acheteur Si Pinnacle Climate Technologies, Inc. détermine que au détail d’origine seulement que cette chaufferette sera l’article est dans un état d’utilisation normale, ou n’est pas exempte de défauts de matériau et de fabrication pendant défectueux, il sera retourné...
