Service Manual

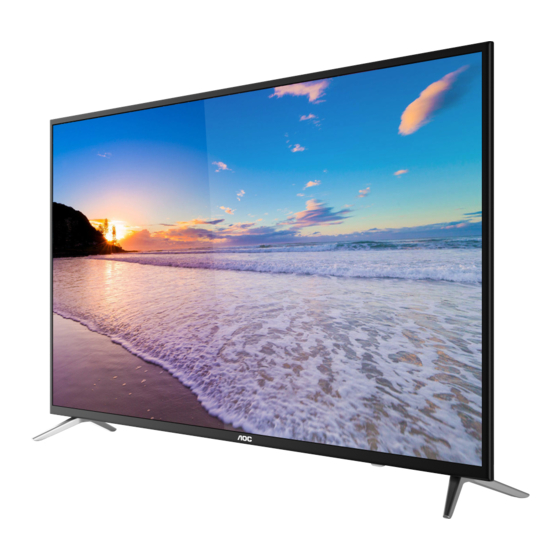

LE50U7570/69
LE50U7571/69
LE55U7570/69
LE55U7571/69
Product Specification Sheet (P1-5)
User Manual part (P6-28)
Factory Pattern Adjustment(P29-30)
Troubleshooting Procedure (P31-36)
Software Upgrades (After Service (P37-45)
Circuit Diagrams (P46-56)
(55C2U-DVB)
Advertisement
Related Manuals for AOC LE50U7570/69
Summary of Contents for AOC LE50U7570/69
- Page 1 Service Manual LE50U7570/69 LE50U7571/69 LE55U7570/69 LE55U7571/69 (55C2U-DVB) Product Specification Sheet (P1-5) User Manual part (P6-28) Factory Pattern Adjustment(P29-30) Troubleshooting Procedure (P31-36) Software Upgrades (After Service (P37-45) Circuit Diagrams (P46-56)
-
Page 2: Product Specification Sheet
Product Specification Sheet Product Specification Sheet Tooling----50C2U Tooling----55C2U Taiwan Taiwan Country U7570 U7570 Series LE50U7570/69 LE55U7570/69 Series name LE50U7571/69 LE55U7571/69 Picture/Display Key feature RC Type 7601-31T021-0244FLP1 7601-31T021-0244FLP1 Platform/Chipset MSD638-T8E2 MSD638-T8E2 1.5GHz （Dual core ） 1.5GHz （Dual core ） Mali T720MP2 Mali T720MP2 （Dual core）... - Page 3 Product Specification Sheet PQ engine (philips ) Pixel Plus Ultra HD Pixel Plus Ultra HD Supported Display Resolution 720*400@70HZ 720*400@70HZ (Computer Inputs) 640*480@60HZ 640*480@60HZ 800*600@60HZ 800*600@60HZ 1024*768@60HZ 1024*768@60HZ 1360*768@60HZ 1360*768@60HZ 1280*720@60HZ 1280*720@60HZ 1280*960@60HZ 1280*960@60HZ 1280*1024@60HZ 1280*1024@60HZ 1600*900@60HZ 1600*900@60HZ 1920*1080@60HZ 1920*1080@60HZ Resolution Supported Display Resolution (Video 480i, 480p,576i,...
- Page 4 Product Specification Sheet Video Playback Formats MPEG-2/MPEG-4 / MPEG-2/MPEG-4 / H.264 H.264 H265-up to 4K H265-up to 4K Subtitles Formats Support SRT、ASS SRT、ASS Music Playback Formats AC3，AAC-LC,HE-AAC,WMA AC3，AAC-LC,HE-AAC,WMA Picture Playback Formats JPEG、BMP、PNG JPEG、BMP、PNG Multimedia Applications Pause TV/USB recording (PVR) Time shift PIP/POP USB2.0(*2) USB2.0(*2)
- Page 5 Product Specification Sheet Operating power consumption 110W (max.) 155W (max.) Standby power [Watt] <o.5W <o.5W AC switch Ambient temperature 5℃-40℃ 5℃-40℃ Net Weight (Product unit only) (add W/O 10.1KG W/O 12.8 KG W/O STAND ; W/ Stand)) Gross weight (Product in 13.5KG 16.5KG Packaging)
- Page 6 Product Specification Sheet PVC / BFR Free Mercury Free Cabinet Resin ECO Mode Mains Power AC 100-240V 50/60Hz AC 100-240V 50/60Hz Power/Material Standby Power <0.5W <0.5W Green packaging (Non-EPS) Light Sensor Picture Mute (For Radio) SCREEN non-EU Energy Label - Standby Label (A/B/C) Dolby Digital/Dolby Digital Plus/Dolby Pulse...
- Page 7 1 重要信息 廢物處理說明 我們特別注重環保工作。這機體包含有可以 警告 回收使用的材料。 在其用完之後，專業公司可以拆除廢棄的機 體來生產可重複使用的材料，並最小化需處 注 意 高 壓 理的材料數量。請嚴格按照當地法律正確處 爲防止觸電.打開後蓋之 前必須拔去電源插頭. 理。請確保按照當地的規定處理舊的機器。 高壓危險！本機內部不附任何維修零件； 若需服務，請與專業或被授權人員聯繫。 2 重要安全信息 該符號旨在警示用戶，顯示器 機殼內部有未絕緣的危險電 1) 閱讀並保存這些說明。 壓，足以對人造成電擊傷害。 2) 注意所有警告。 3) 遵守所有說明指示。 該符號旨在警示用戶，注意顯 4) 顯示器只能使用合適的電源輸入。 示器隨附資料中所述的重要操 5) 請勿將顯示器安 作和維護（維修）說明。 裝在高溫、潮濕 爲降低火災或電擊危險，切勿使本顯示器 的地方，或者灰 遭受雨淋或受潮，並且不應在顯示器上放 塵很大或機械震...
- Page 8 13)在雷暴期間或長期不使用時，請拔下設 能會從底座或壁掛架上跌落，從而造成設備 備的電源插頭。 損壞或嚴重人身傷害。 14)委托專業服務人員進行維修。當設備出 ● 將顯示器放在穩定、水平的台面上。 現以下損壞時需要進行維修：電源線或 ● 顯示器上不要掛任何物件。不能讓孩子爬到 插頭損壞，液體濺入或異物進入設備 顯示器上。 內，設備遭到雨淋或受潮，操作不正 ● 安裝顯示器的位置應不會有極端溫度，如直 常，或跌落過。 射太陽光，靠近散熱器，靠近散熱口，或直 15)如果有任何液體或固體物件進入機殼 對空調。 內，請立即拔下顯示器電源插頭，並請 ● 切勿將顯示器放在高溫、多油煙、潮濕、多 專業服務人員進行檢查，之後再繼續使 灰塵的環境中。 用。 ● 請勿在昆蟲會進入的地方安裝顯示器。 16)避免在低於0℃的環境溫度下使用顯示 ● 請勿在會受到機械震動的地方安裝顯示器。 器。 ● 請勿在其會突出來的位置，如台柱上或台柱 17)如果直接將顯示器從冷房間搬到熱房 後，或者可能會碰到頭的地方，安裝顯示 間，或室溫變化劇烈，則由於水氣凝 器。否則可能造成人身傷害。 結，畫面可能會模糊或顔色不正常。這 時，請等幾小時讓水氣蒸發後再打開顯 室外使用 示器。...
- Page 9 質的承包商。 如果安裝壁掛架時固定不牢 ● 請勿在其它設備上使用附帶的交流電源線。 或卸下壁掛架時不當，顯示器可能會跌 ● 只使用正品本公司交流電源線，不使用其它 落，並造成嚴重人身傷害。 品牌。 ● 電源插頭或器具耦合器用作斷接裝置時，斷 使用壁掛架安裝顯示器時注意以下事項。 接裝置應便於操作。 ● 安裝顯示器時務必按照《牆上安裝壁掛 ● 拔下本機電源線，可完全切斷本機電源。 架》所附帶的操作說明進行操作。 ● 應將顯示器安裝在靠近交流電源插座的地 ● 務必裝上隨《牆上安裝壁掛架》所附帶的 方。請勿使用接觸不良的插座。將插頭全部 壁掛架。 插入到插 座中。如果插入不牢，則可能會 產生電弧，造成火災。請找電工更換插座。 ● 不要將顯示器吊在天花板上。以免跌落和 造成嚴重人身傷害。 ● 注意以下事項，防止電源線被損壞。如果交 流電源線損壞，則可能會造成火災或電擊。 請停止使用並請經銷商或本公司服務中心予 以更換。 交流電源線 ● 使用本公司指定的、適合當地電壓的交流 電源線。 屏幕 ●...
- Page 10 斷開天線。這可以防止由於雷電或電力線路電 碎片 湧對顯示器造成損壞。 不要向顯示器投擲 任何東西。屏幕玻 不使用時 璃遭到碰撞可能會 破裂，從而造成嚴 如果您要數天不看顯 重人身傷害。 示器，則應基於環境 如果顯示器屏幕表 和安全考量，從交流 面破裂，在拔下交 電源插座上斷開顯示 流電源線插頭以前，請勿觸摸它。否則可 器。顯示器關機時， 能會遭到電擊。 並未斷開與交流電源 的連接。要完全斷開顯示器電源，請從交流電 處理玻璃碎片和液晶泄露 源插座中拔下插頭。 如果LCD/LED面板破損，可能會發生液晶 泄露，玻璃碎片會散落。請勿赤手接觸玻 過載 璃碎片和有毒液晶，以免造成割傷、皮膚 本顯示器設計的運行 中毒或感染。另外，不要讓玻璃碎片和泄 電壓是交流100- 露液晶接觸到眼睛或嘴。如果接觸到眼睛 240V。注意不要將 或嘴，請用水徹底清洗，並向醫生咨詢。 太多電器連接到同一 個交流電源插座，以 連線 免造成火災或電擊。 連接線纜時，務必 拔下交流電源線的 可選設備 電源插頭，以保證 安裝可選設備時不要...
- Page 11 能會下降，從而造成火災。 天線 如果安裝有室外天線，則應注意以下事項。 清潔顯示器屏幕/機殼 室外天線不應靠近高壓線或其它電燈或電力 ● 拔下交流電源線插頭，避免清潔時受到電 線路，或者可能會接觸到這些電力線或線路 擊。 的地方。安裝室外天線系統時，千萬小心不 ● 用柔軟的乾布擦拭顯示器機殼。要擦除屏幕 要碰到這類電力線或線路，其後果是非常致 上的灰塵，請用軟布輕輕擦拭。可以用蘸少 命的。天線系統一定要接地，以便防止電湧 許肥皂水和溫水的軟布清除頑固汙漬。切勿 和靜電聚積。 天線 使用強烈的溶劑，如稀釋劑或苯進行清潔。 ● 如果使用經過化學處理的布，請按照包裝上 提供的說明操作。 接地線夾 ● 時間長了通風孔會積聚灰塵。爲確保通風良 好，我們建議使用真空吸塵器定期清除灰塵 電力維護設備 (一月一次）。 天線分離裝置 接地線夾 電磁感應 接地導體 本顯示器的揚聲器內 電源維護接地電極系統 包含會產生磁場的強 磁體。請使易受磁場 電池 影響的物件遠離揚聲 器。 ● 請勿將遙控器或電池暴露在雨中、水中或 過熱的環境中。...
- Page 12 用底座安裝 ● 搬移 顯示器 時，抓牢底部。將手掌放在 面板正下。 切勿將顯示器安裝在空氣流通不暢的地方。 通風 物件和通風孔 顯示器上的槽孔用於散熱通風。爲保證顯 請勿將任何類型的物品透過機殼槽縫中推入 顯 示器的可靠運行，防止它過熱，請一定不 示器內，否則可能會碰觸到危險的電壓或形成 要堵塞這些槽孔。 短路，因而導致火災或電擊。不要在顯示器上 放置任何物品。 如果通風不好，顯示器會積聚灰塵和變 髒。爲保證良好通風，請注意以下事項： ● 不要面朝上、朝下或側斜安裝顯示器。 潮濕 ● 不要翻轉或上下顛倒安裝顯示器。 潮濕和易燃物 ● 切勿用布或其它材料蓋住槽孔。 ● 切勿將顯示器放在床、沙發、地毯或其 ● 避免液體濺落到顯 示器上。不應在顯 它類似表面上，從而堵塞槽孔。 示器上放置盛有液 ● 不要將顯示器放在書櫃或內置機櫃等狹 體的物品(如花 窄空間內，除非提供了充分的通風。 瓶）。 按照下面所示，在顯示器周圍保留一定空 ●...
- Page 13 請勿嘗試自行維修 顯示器，打開機殼 可能受到高壓電擊 或其它傷害。委托 專業服務人員進行 維修。 更換零件 需要更換零件時，務必請維修技術人員書面 確認他/她使用的是，製造商指定的、與原裝 零件特性相同的更換零件。 非準許更換零件可能會造成火災、電擊或其 它危險。 安全檢查 完成顯示器維修後，要請維修技術人員進行 例行安全檢查（按照製造商規定），以確定 顯示器處在安全運行狀態並進行確認。請有 專業的維修技術人員處置顯示器。 感謝您購買這款 LED背光源高畫質顯 示器。您在 AOC 顯示器上看到的圖像質量 取決於您接收到的信號質量。要體驗超精細 的 AOC 顯示器畫面，您需要接收高清節 目。這款 AOC 顯示器可以通過以下方式接 收和顯示高清節目： ● 通過高清質量天線的無線廣播 ● 高清有線服務 ● 高清衛星服務 ● 藍光播放機或其它外部設備 請聯繫有線或衛星顯示器提供商以了解如何 升級到高清節目。...
- Page 14 4 顯示器概述 遙控器 註 本産品需另購電視視訊盒才能使用電視功能 控制面板 ① ② ③ ④ ⑤ ⑥ （產品外形可能會根據不同型號而有所差 異 ，請以實際型號為準！ ） ① 指示燈/遙控接收窗。 ② ： 按此鍵顯示各種訊號來源列 表；操 作設定選單時，按這個鍵可確認操作。 ③ – CH + 頻道 ： -／ 頻道 ； + 操作常用介面 ① (待機-開機) 時， 按這兩個鍵可上下選擇調整項。 打開螢幕，或進入待機狀態。 ② 雙語...
- Page 15 , , , 多媒體播放功能按鈕 ⑤ 設置 顯示功能表設置選單。 可控制多媒體的播放，暫停，停止，上一曲， 下一曲、快退、快進功能。（ :在數位訊號 ⑥ 下，按此鍵顯示刻錄選單。） 快速切換到智能界面。 ⑦ 節目表 彩色按鈕，按螢屏提示可選擇相應的任務或選 按此鍵進入節目列表。 項。（ :在數位訊號下，按此鍵可刻錄節 目。） ⑧ 選單 顯示當前訊號源可設定的功能表。 遙控器使用 ⑨ OK 可確認操作的資訊。 使用遙控器時，按住遙控器靠近顯示器，並指 向遙控器感應器。確保遙控器與顯示器之間沒 ⑩ p 導航鍵 有家具、牆壁或其他物體阻礙。 導航鍵，可選擇設定功能表中的項目。 ⑪ 返回 可返回上一層／上一頁。 ⑫ 頻道+/- 可選擇下一頻道或上一頻道。 ⑬...
- Page 16 5 使用顯示器 提示 • 雖然顯示器在待機狀態下消耗的電量不多，但 還是會耗電的；只有拔下電源插頭，本產品方 可完全斷電。如果長時間不使用，請拔下電源 插頭。 本節介紹基本顯示器操作。 切換頻道 打開／關閉顯示器或切換為 待機 註 • 此功能僅可在TV模式下使用 待機LED指示燈 待機指示燈 關閉狀態 開啓狀態 • 按機器下方的[CH+/-]鍵或遙控器上的[頻 道+/-]鍵。 • 用遙控器上的數字按鈕輸入頻道號碼。 • 按遙控器上的 （返回）切換到前一個頻 道。 打開顯示器 • 如果指示燈熄滅，請將顯示器機電源線插 入 電源插座。按下本機開關到圖示中的開 啓 狀態。 • 如果指示燈變亮，請按遙控器上的（待機- 開機）或顯示器上的鍵。 在開機狀態下切換至待機 • 按遙控器上的（待機-開機） 待机指示灯变亮。...
- Page 17 觀看連接的裝置 調整顯示器音量 註 • 選擇外部訊號來源前，請開啟外接裝置。 使用訊號來源按鈕 提高或降低音量 • 按機器下方的[ ] 或遙控器上的[音 鍵 量+/-] 。 鍵 靜音或取消靜音 • 按遙控器上的 [靜音]。 • 再按一次遙控器上的 [靜音]恢復聲 音。 按 訊號來源 。 » 顯示訊號來源清單。 按 p 選擇一台裝置。 按[OK]選擇。 » 顯示器將切換到所選裝置。...
- Page 18 6 使用更多顯示器 • [設置]:設定顯示器的功能項目 。 • [語言]: 設定選單語言，鍵盤和輸入法 。 功能 • [連接]:設定有線網路和無線網路連接。 • [頻道]:設定頻道搜索。(僅TV模式有效) 註 使用應用選單 • 不同訊號來源的應用程式功能表會有所不同。 按 選單，選單開啓。 變更語言 選擇下列選項後，請按確認。 您可選擇變更選單語言。 • [畫面模式]：應用預定義的畫面設置 選項。 按 ，選擇[語言]>[選單語言]， 然 後按 • [聲音模式]：應用預定義的聲音設置 。 選項。 選擇您需要的語言，然後按[OK]。 • [頻道資訊]：顯示頻道信息。 • [字幕語言]：設置可用的字幕語言。 • [麗音]：設置可用的麗音模式。...
- Page 19 [電影擴展16:9]： 手動調整畫面設定 （此格式無法套用至電腦模 式。 ） 將畫面格式從4:3調 按 選擇[畫面]， 然後按[OK] 。 整為16:9。 選擇下列其中一種設定 ，然後按 [OK]。 [ 寬螢幕 ]： • [對比度]：調整對比度，增強亮部及 將畫面格式從4:3調整為 暗部之間的強度差異。 16:9。 • 亮度 ：調整較暗區域的強度及精 細度。 [自動 ]： • 色調 ：調整圖像色調。 自動調整畫面合適的顯示比 • 飽和度 ：調整色彩飽和度。 例。(TV模式） • 清晰度 ：調整圖像的清晰度。 色溫 : 調整圖像整體色溫 。...
- Page 20 關閉。 按 [OK] 開啟定時器。 提醒（節目指南功能） 達到預設時間時，顯示器將切換至待 • 按 「 紅色 」 鍵開啟預約綠影功能: 機模式。 可自動預約設定和手動預約設定,根據 更新顯示器軟件 個人喜好,可手動設定綠影時間和 模式。 • 在節目指南中按 「綠色」 鍵可預約或取消 AOC竭力改進其產品，我們建議您在推出更 一周內要提醒播放的節目 。 新時更新顯示器軟件。 • 按 「 黃色 」 鍵顯示不同日期的節目資 檢查當前軟件版本 訊。 按 選擇[設置]>[關於本機]>[目前軟體訊 按 「 藍色 」 鍵顯示本機的使用幫助說...
- Page 21 [重新設定]： 將所有顯示器設定恢復為 • 更新軟件 其預設值。 您可以使用以下方法更新軟件： • [錄製文件系統]： • 連接網路， 以便自動更新 硬碟選擇： 選擇當前刻錄文件位置。 按 ， 選擇[設置] [關於本機]>[自動軟 > 體 格式化：格式化外接的USB設 備。 升級 ]，然後按 [OK]。 按照螢幕上的說明更新軟件。 測試速度：檢測USB設備的讀 寫速度。 • 使用USB儲存裝置更新。 按 ，選擇[設置]>[關於本機]>[手動軟體 從連接的USB儲存裝置觀 升級 ]，然後按 [OK]。 看圖片及播放歌曲與影片 按照螢幕上的說明更新軟件。 按 ，選擇[設置]>[關於本機]>[本地更新], 打開顯示器。 然後按[OK]。...
- Page 22 多屏互動 多屏互動在顯示器螢幕上顯示移動裝置螢幕 上的內容（顯示內容取決於移動裝置），並 播放透過移動裝置同步傳輸的聲音內容。 在傳輸過程中，遙控器上的音量按鈕可用於 控制聲音音量。 註 • 多屏互動功能無法與所有移動電話裝置兼 容。 • 該功能的使用設備需在同一網路下才可操作。 建立連接 按 然後選擇[連接]>[有線網路或無線網 路]> [多屏互動]。 選擇[開啟]或關閉，按OK 鍵確認 。 使用移動裝置上的WLAN／無線顯示功 能發送連接請求>連接成功 ， 移 動裝置上 的畫面將傳輸至顯示器螢幕。 切斷連接的方式 在傳輸過程中 ， 移動裝置連接切斷。 在傳輸過程中 ， 按遙控器上的 按鈕等 可切斷 連接。 註 • 只有當顯示器及移動裝置的Wi-Fi功能開啟時， 可以使用多螢幕互動功能。...
- Page 23 7 設定頻道 第3步微調模擬頻道 按 註 選擇[頻道]>[類比頻道手動設置]> • 此功能僅可在TV模式下使用。 [頻率微調]。 按[降低]或 [增高]來調整頻道頻率。 首次設定顯示器時，系統會提示您選取網路 連接及顯示器頻道安裝。本節提供有關如何 重新安裝及微調頻道的說明。 安裝數位頻道 自動搜尋頻道 按 按 選擇[頻道]>[數位頻道手動設置]，然 選擇[頻道]>[自動頻道設置]，然後按[OK]。 後按 [OK]。 按 [OK] 以開始自動搜尋頻道。 直接輸入頻道號 。 選擇 [ 搜尋 ]， 然後按 [OK] 以開始搜尋。 手動設定頻道 第1步選擇系統 按 選擇[頻道]>[類比頻道手動設置]。 選擇[開始搜索]及[頻率微調]。 註 •...
- Page 24 選擇[靜態IP]， 按 u ，將游標放在輸入框內。 熱門：下載當前熱門的APK 。 使用遙控器輸入[IP地址]、[子網路遮 遊戲：下載當前熱門的遊戲。 罩]、[預設通訊閘]及[DNS1],[DNS2]。 我的應用：管理已安裝的應用程序。 輸入完成後，選擇[確定]，然後按[OK]。 註 無線安裝 • 部分應用程式僅支援滑鼠操作。 • 記憶體空間不等於可用空間。 按 ， 然後選擇[連接]>[有線網路或無線 • AOC保留增加及減少部分應用程式的權利。 • 請勿隨意變更顯示器的ROM，任何因此造成的 網路]> [連接網路]>[無線網路] 。 故障不在保固範圍內。 選擇[開啟]。 螢幕將顯示當前設定的網路參數及 網路類型 可連接的無線網路。 您可以選擇網路設定類型。 選擇[連接WPS]，開啟路由器的WPS 按 ， 然後選擇[連接]>[有線網路或無線 功能，按OK 鍵連接WPS網路。 網路]。...
- Page 25 調諧器／接收／傳輸 9 產品資訊 • 天線輸入 ：75ohm同軸 (IEC75) • 電視系統：NTSC,DVB-T • 視頻格式：NTSC,PAL,SECAM 產品資訊可能會隨時變更，恕不另行通知。 產品相關詳細資訊，請至 www.aoc.com 固有解像度／聲音功率 固有解像度 支援的輸入訊號格式 • 50"： 3840x2160 電腦格式 • 55"： 3840x2160 • 解像度-刷新率： 聲音功率 • 640×480-60Hz 50"： 8Wx2 • • 800×600-60Hz • 1024×768-60Hz 55"： 8Wx2 • •...
- Page 26 支援的顯示器安裝支架 如需安裝顯示器，請購買AOC顯示器安裝支 架。 警告 • 請遵循隨附顯示器安裝支架提供的所有說明。 對於因顯示器安裝不當而導致的任何意外事故、 人身傷害或損失， AOC不承 擔任何責任。 首先 ，在顯示器背部鎖定支架。 為防止電纜及插座受損，請務必在鎖定 支架的顯示器背面（包括音箱凸起處） 與牆壁表面之間保留至少2.2英寸或5.5 厘米的間隙 。 確定壁掛螺栓符合下列規格： 顯示器螢幕尺 所需點距 所需安裝螺絲 寸 （英寸） (毫米) 50" 200×200 4×M6 55" 200×200 4×M6...
- Page 27 確認遙控器電池上的+/-極安裝正確。 • 確認畫面設定正確無誤。 • 如果遙控器電池耗盡或洩漏，請更換電 池。 顯示器沒有儲存畫面的設定： • 清潔遙控器及顯示器感應器鏡頭。 • 確認顯示器位置已設定為家庭設定。此模式 讓您可以靈活變更及儲存設定。 顯示器待機指示燈閃爍： • 從電源插座上拔下電源線插頭。等到顯 畫面不適合螢幕，過大或過小： 示器冷卻再重新連接電纜。如果仍然閃 • 嘗試使用不同的畫面格式 。 爍，請聯絡AOC客戶服務中心。 畫面位置不正確： • 部分裝置中的畫面訊號可能無法正確適合 顯示器選單的顯示語言錯誤： 螢幕。檢查裝置的訊號輸出。 • 將顯示器 選單 變更為所需語言。 打開／關閉顯示器至待機狀態後，聽到顯示 器機箱中發出吱吱聲： 聲音問題 • 無需執行任何操作。吱吱聲是顯示器在 冷卻及預熱期間正常伸縮時發出的聲音， 有畫面，但聲音品質較差： 不會影響性能。 註 •...
- Page 28 HDMI連接問題 HDMI裝置有問題： • 請注意 ， HDCP（高帶寬數碼內容保護） 支援可能會延遲顯示器顯示HDMI裝置中 內容的時間。 • 如果顯示器無法識別HDMI裝置 ， 且無法 顯示 ，請嘗試將訊號源從一個裝置切換至 另 一裝置 ， 然後再切換回來。 • 如果聲音斷斷續續 ，請檢查HDMI裝置的 輸出設定是否正確。 電腦連接問題 顯示器上的電腦顯示不穩定： • 檢查電腦是否使用支援的解像度及重新 整理率。 • 將顯示器畫面格式設定為無壓縮。 網路連接問題 網上連線無法正常工作： • 如果路由器連接設定正確，請驗證路由器 是否正確連接到Internet 。 瀏覽速度或網上連線速度緩慢： • 請參閱路由器用戶指南 ， 了解傳輸速率及 其他訊號品質因素之資訊。...
- Page 29 限用物質含有情況標示聲明 Declaration of the Presence Condition of the Restricted Substances Marking 設備名稱: LED背光源高畫質智能顯示器, 型號（型式） LE50U7570/69、LE50U7571/69、 LE55U7570/69、LE55U7571/69 Equipment name Type designation (Type) 限用物質及其化學符號 Restricted substances and its chemical symbols 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 單元Ｕnit 鉛 Mercury Cadmium Hexavalent Polybrominated Polybrominated...
- Page 30 进工厂菜单是信源+左右左右 1 级菜单 2 级菜单 3 级菜单 值，备注 工厂复位 工厂复位初始化 EEPROM 设定 老化模式 频道预设 Secondary/Memory/ 上电模式 Direct Are you sure Upgrade ? Mboot 升级 选项： 更新 Mboot confirm/Cancel Are you sure Upgrade ? Main 升级 选项：confirm 和 更新主程序 Cancel 写入 MAC 地址 ADC 调整...
- Page 31 OSD_0 各种曲线调整 OSD_25 Non_linear OSD_50 OSD_75 OSD_100 重现率调整 Source 各个信源 H size 行幅调整 OverScan H position 行中心位置 V size 场幅调整 V position 场中心位置 PEQ 调整； Fo：设定需要增益频段的中 心频点。 Fo1 coarse 范围 0~16000， step 为 100HZ Fo1 fine 范围 0~16000，step 为 1HZ Fo2 coarse 范围...
-
Page 32: Troubleshooting Procedure
Page of 14 Troubleshooting Procedure 1. No power Check 220V power supply voltage and the contact of power socket Check AC（220V）voltage and the contact of CN101 socket. Check +5V and +12V output from Replace power cord or power embedded power supply for abnormity socket Abnormal output voltage +5V and +12V from Check +5V and +12V on... - Page 33 3. Protection or without light (refers to the disappearance of image several seconds after the emergence of image) image disappeared immediately after emergence; check the plug of high-voltage switch board for striking sparks and poor contact No problems identified, replace high-voltage If there is spark striking, board;...
- Page 34 5. White screen after power-off (work normally when power on, but when power-off or no signal input, the screen shows a white screen) Check whether there is change of voltage at the high voltage board controlled by main board when power-on and power-off Check whether the voltage change of the control pins on Check whether the voltage of the pin on main chip the plug interface of high voltage board is normal when...
- Page 35 7. Poor sound Poor sound refers to without sound or with noise; check whether the selection of sound system is proper Switch to other audio input, check whether DVD No sound; check whether remote control mute is input and PC main board input has sound selected and switch sound system No sound for other inputs;...
- Page 36 9. Poor embedded power supply of TV Power on, check embedded power supply 5VSB in TV for 5V voltage output High electrical level existed at Check power supply line for looseness, check indictor for STB (higher than 2.5V) working and power supply socket for looseness Check +5V ，...
- Page 37 glass of the pressed portion is not damaged, the liquid crystal body can not display normally, with spot or block black defect. 10.6 Screen mess: irregular color display arising from damage of driving plate in LCD.
- Page 38 Net Work TV MSD6A638 software upgrading (After service) 1, software upgrade tools and materials * PC (WINDOWS XP system, USB2.0) * AC100 ~ 240V power supply and power cord * ISP programming board and cable * ISP programming board driver * USB flash drive (version 2.0, the capacity is not more than 4G) * Upgrade software and boot files 2, the software upgrade content and procedures :...
- Page 39 Method 2: Insert U disk into TV main board or programming fixture board USB interface , long press VOL+ key, then power on TV ( main board ) , after about five seconds the TV ( remote control panel ) indicator fast when flashing , indicating that the TV is being upgraded , after the light is not blinking on and off ( this process is time-consuming depending on the size of the main board software , the greater the file the longer the software upgrade , the upgrade takes roughly three minutes when the board software has 270M , 500M needs four minutes ) , means upgrade is complete .
- Page 40 2. PC identify new device, choose to install from list or specified location and appoint driver file position as figure.
- Page 41 3. after PC finds driver file, below information will be prompted during installation, click on , remains can be installed, the system will install the driver process three times , namely : Mstar USB Debug Tool A; Mstar USB Debug Tool B; Mstar USB SerialPort , install the three drives in order ! 6.
- Page 42 To personal PC USB interface main board socket 2.Double-click to run ISP_Tool_MSD638.exe, click the "Auto" icon on the main toolbar under the type selected for eMMC. 3.Click the "Read" button in the main toolbar under load in EISP Loader File1 munim_EISP_boot _ ** _ **. Bin, in EISP Read File1 load rom_emmc_boot.bin, in EISP Loader File2 load munim_EISP_user _ ** _ **.
- Page 43 refer actual file name 4.Click on the main toolbar "Config" button , the interface is set up according to the pictures of their respective settings.
- Page 44 5.after confirming communication setting and file loading is correct , powering up main board , click“Connect” during powering up , if there “Connect Status：Success” prompt at interface lower right corner means connection success, can get in the next step. If it prompt “Can’t Find the Device Type Emmc!”, means connection is not successful , please shut off power and click “Connect”again until appears “Connect Status：Success”...
- Page 45 6.Check "Auto" icon in the menu settings are consistent with the figure below, and then click "Run" button to boot file to program. Programming progress Execute button result...
- Page 46 Programming progress bar will scroll now, after programming is finished, it will show “Pass” 。 7, Main board driver upgrade. 1). U disk formatted as FAT32 format, and then upgrade the software ( software name is MstarUpgrade, suffix is bin) put in U disk .
-
Page 47: Power Board Circuit Diagram
Circuit Diagrams Ω Ω Power board circuit diagram NTC7.5_NEW NTC7.5_NEW Plug-in mounting magnetic bead/RH3.5*10*0.8-T/II/Pitch 15mm Ω Ω Ω Ω D205 D205 6A ±20% NTC 6A ±20% NTC R107 R107 discharge needle discharge needle L204 L204 TO220BHD TO220BHD V_BUS L202 L202 discharge needle 10A 600V 10F60UHF 10A 600V 10F60UHF... - Page 48 Mainboard circuit diagrams MSD6A638-T8E2 (DVB-T/T2/C) Circuit Diagrams VER:A1.0 2016-8-8 PAGE Content Index&History Rev Block Diagram System Power MSD6A638 MSD6A638 POWER LVDS &V by one page Video&VGA&USB&Amplify page HDMI&Ethernet page Tuner &eMCC flash page History Rev Author DATE Description 8/8/2016 Ver:A1.0 First Version Release ZHQING This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only,...
- Page 49 VB1 4K V by one 3.3V_NORMAL 12V_NORMAL AS1117 RESET TUNER_3.3V 屏电压 SPK-L TUNER PWR Audio AMP AS1117 TPA3110LD2 12V_NORMAL SPK-R MOS管控制 1.28V VDDC_CPU PWR DC-DC 12V_NORMAL 1.15V VDDC PWR DC-DC 5V_NORMAL 3.3V DDR PWR MSB102KT DDR PWR 1.5V 1.2V DC-DC MSD6A638 5V_STANDBY 3.3V_Standby...
- Page 50 +5V_Normal +5V_Standby VDDC DC/DC Connetor C143 10uF C143 10uF CN101 CN101 12pin/2.0MM 12pin/2.0MM AMS1117L-3.3 AMS1117L-3.3 C147 0.1uF C147 0.1uF PM5V R106 R106 PM5V +12V_Normal Voltage 1.0V H :Power on +5V_Standby 5VSB L :Power off +3.3V_Standby +1.2V_VDDC STANDBY STANDBY R109 R109 +5V_Standby standby PWR-ON/OFF...
- Page 51 HDMI/MHL VB1/LVDS All I2S trace need to shield GND HDMI1-ARC HDMI1-ARC HDMI1-ARC 8 MST chip HDMI1 HDMI1_RX2P HDMI1-RX2P HDMI1-RX2P 8 HDMI1_RX2N HDMI1-RX2N HDMI1-RX2N 8 HDMI1_RX1P HDMI1-RX1P HDMI1-RX1P 8 BCKM HDMI1_RX1N HDMI1-RX1N BCKM HDMI1-RX1N 8 BCKP HDMI1_RX0P HDMI1-RX0P BCKP HDMI1-RX0P 8 HDMI1_RX0N HDMI1-RX0N HDMI1-RX0N 8...
- Page 52 Core pwer (The element need close to IC, due to the IC cooler with limited height, the filter capacitor should choose 0603 or 0402 for seal, don't use 0805). Heat Sink Star connection from VDDC DC-DC L211 near DC-DC,C296 near IC Close to MTS IC +1.2V_VDDC 120mil...
- Page 53 VB1 For CMI LG Sansung &LVDS CMI/LG/BOE 4K2K@60HZ VBY0N VBY0N_C Panel_VCC Panel_VCC_VB1 VBY0P VBY0P_C 10uF/16V 10uF/16V J455 J455 VBY1N VBY1N_C C128 C128 VBY1P VBY1P_C R442 0R/NC R442 0R/NC PWM IN# BL-ADJUST VBY2N VBY2N_C BCKM PWM OUT# BCKM VBY2P VBY2P_C BCKP PWM OUT R444 0R/NC R444 0R/NC...
-
Page 54: Usb Interface
CON501 CON501 CN318 USB_4P CN318 USB_4P USB ESD distributed capacity <2pF VGA-Rin 5V_USB1 USB0_D- VGA-Bin USB0_D- 4 VGA-Bin USB0_D+ VGA-Gin VGA-Gin USB0_D+ 4 VGA-Gin VGA-Rin VGA-Rin VGA-Bin D804 D804 D803 D803 SHIELD SHIELD D801 D801 R501 R501 R502 R502 R503 R503 5V_USB2 USB1_D-... - Page 55 HDMI1(ARC) CON801 CON801 HDMI1/5V HDMI1/5V HDMI1_RX2P ED4 ESD/NC ED4 ESD/NC DATA2+ DATA2 SHIELD HDMI1_RX2N HDMI1_RX2P HDMI1-RX2P HDMI1-RX2P HDMI1-RX2P HDMI1-RX2P 4 DATA2- HDMI1_RX1P HDMI1-RX2N HDMI1-RX2N R802 R802 DATA1+ R803 R803 R804 R804 HDMI1_RX2N HDMI1-RX2N HDMI1-RX1P HDMI1-RX1P R805 R805 DATA1 SHIELD HDMI1-RX2N 4 HDMI1_RX1N HDMI1_RX1P HDMI1-RX1P...
- Page 56 DIF IN&OUT +3.3V_TU TUNER POWER TUNER_RESET 4 kick back filter:220nH/47pF 改善ATV水波纹！ TUNER_RESET +5V_Normal_T +3.3V_TU_T Y001 Y001 AS1084-3.3V AS1084-3.3V R907 R907 CON3 CON3 Addr 0xC0 选用 VOUT IF-IN- R905 R905 DIFM DIFM VOUT I2C-SDA 3,4,6,10 C932 C932 C910 C910 16.000MHz 16.000MHz C915 C915 NC/47pF...
- Page 57 +3.3V AVDD33 VDD33 +1.15V XTAL_IN +3.3V 30pF 30pF Close to Demod. RESETn XTAL-24MHz XTAL-24MHz 0.1uF 0.1uF 0.1uF 0.1uF 0.1uF 0.1uF 0.1uF 0.1uF 0.1uF 0.1uF 0.1uF 0.1uF 0.1uF 0.1uF 0.1uF 0.1uF XTAL_OUT 30pF 30pF Demod_RST Close to Demod. 10uF/6.3V 10uF/6.3V +3.3V D_SCL I2CS_SCL TS_D6...
