ELECTRIC COOKTOP INSTALLATION INSTRUCTIONS
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
FOR YOUR SAFETY: Do not store or use gasoline or other flammable vapors and liquids in
WARNING
the vicinity of this or any other appliance.

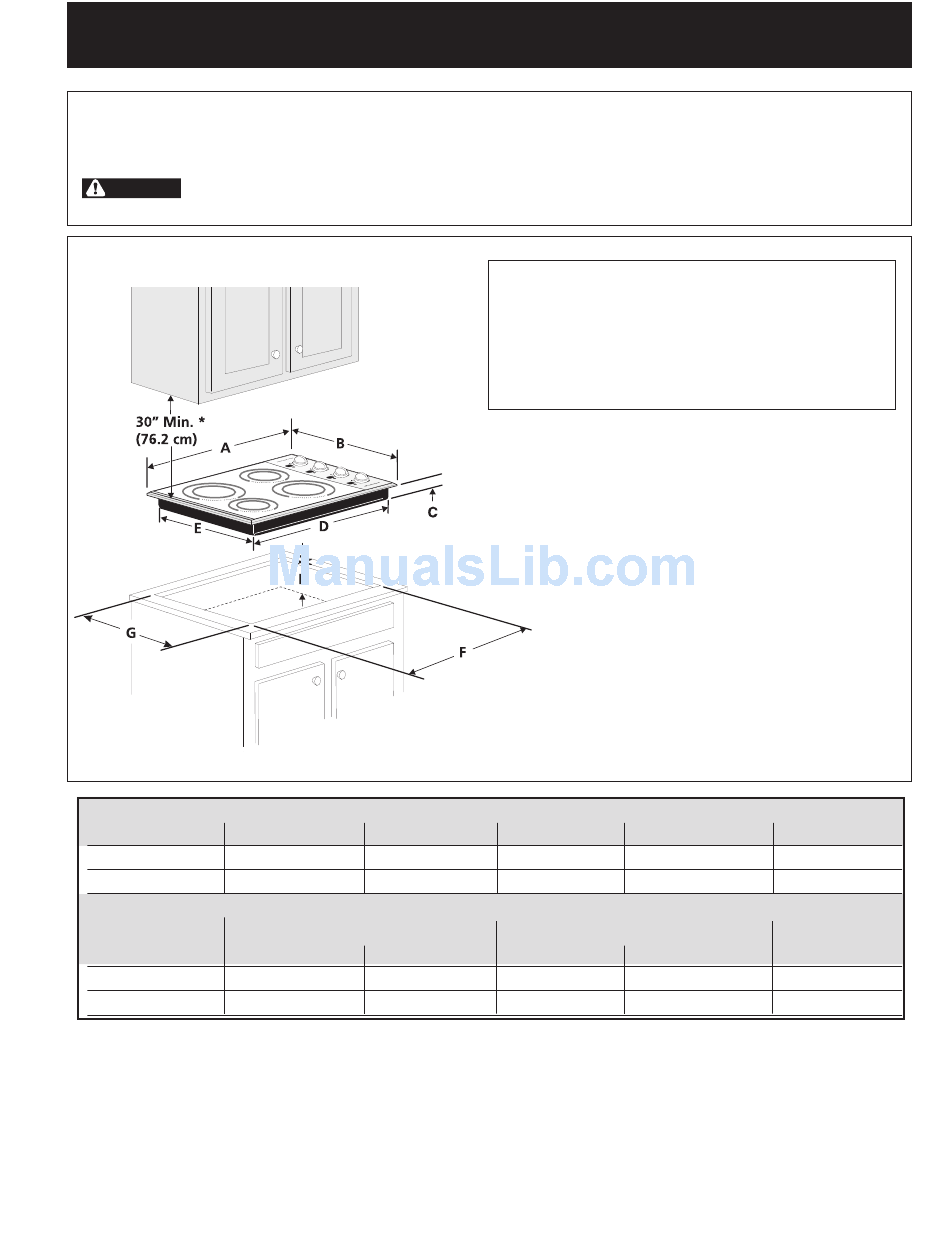

Cooktop Dimensions
Cooktop Cutout
Dimensions
Figure 1 - 30" Model shown only
MODEL
30" Ceramic Model
36" Ceramic Model
MODEL
30" Ceramic Model
36" Ceramic Model
All dimensions are in inches (cm).
* Allow 2" (5 cm) space below cooktop to clear the electric cable and allow for installation of the junction box on the
wall at the back of the cooktop.
Printed in United States
PRODUCT DIMENSIONS
A. LENGTH
B. WIDTH
30¾ (78.1)
21½ (54.6)
36¾ (93.3)
21½ (54.6)
CUT OUT DIMENSIONS
F. LENGTH
MINIMUM
MAXIMUM
29
5
/
(75.2)
29¾ (75.6)
8
35
5
/
(90.5)
36
1
/
(91.6)
8
8
IMPORTANT INSTALLATION INFORMATION
• All electric cooktops run off a single phase, three-wire
or four-wire cable, 240/208 volt, 60 hertz, AC only
electrical supply with ground.
• Minimum distance between cooktop and overhead
cabinetry is 30" (76.2 cm).
* 30" (76.2 cm) min. for unprotected cabinet
24" (61 cm) min. for protected surface
C. DEPTH
5
/
4
(11.7)
8
3¼ (8.3)
G. WIDTH
MINIMUM
20¼ (51.4)
20¼ (51.4)
1
D. BOX LENGTH
E. BOX WIDTH
5
/
28
(72.7)
19¼ (48.9)
8
34
5
/
(87.9)
19¼ (48.9)
8
H. DEPTH BELOW
MAXIMUM
COOKTOP*
20½ (52.1)
6 (15.2)
20½ (52.1)
6 (15.2)
P/N 318201427 (0810) Rev. B
English – pages 1-6
Español – pages 7-12
Français - pages 13-18
Notes - 19-20
