Luz del Horno

PELIGRO DE DESCARGA O QUEMADURAS: Antes de reemplazar la lámpara de luz del horno,
ADVERTENCIA
desconecte la conexión eléctrica del horno del fusible principal o del panel del disyuntor. Si esto no se
cumple, se podrá producir una descarga eléctrica o un incendio.
RIESGO DE INCENDIO: La tapa de vidrio y la lámpara de luz se deberán retirar cuando estén frías. Tocar
PRECAUCIÓN
el vidrio caliente sin protección en las manos o con un trapo húmedo puede ocasionar quemaduras.
1. Desconecte la corriente desde el fusible principal o
el panel del disyuntor.
2. Retire los estantes del horno.
3. Deslice un destornillador de punta plana o un cuchillo
para untar manteca entre la carcasa metálica y la tapa
de luz de vidrio. NOTA: algunos modelos cuentan
con un sujetador metálico que visiblemente sostiene
el vidrio. Es necesario insertar la herramienta entre la
carcasa metálica y el sujetador que sostiene el vidrio.
4. Apoye la tapa de luz de vidrio con dos dedos para
evitar que se caiga al fondo del horno. Tenga
cuidado de no astillar la cubierta del horno.
5. De forma suave, gire la punta del destornillador o
del cuchillo para untar manteca, a fin de aflojar la
tapa de luz de vidrio. Tenga cuidado de no astillar la
cubierta del horno.

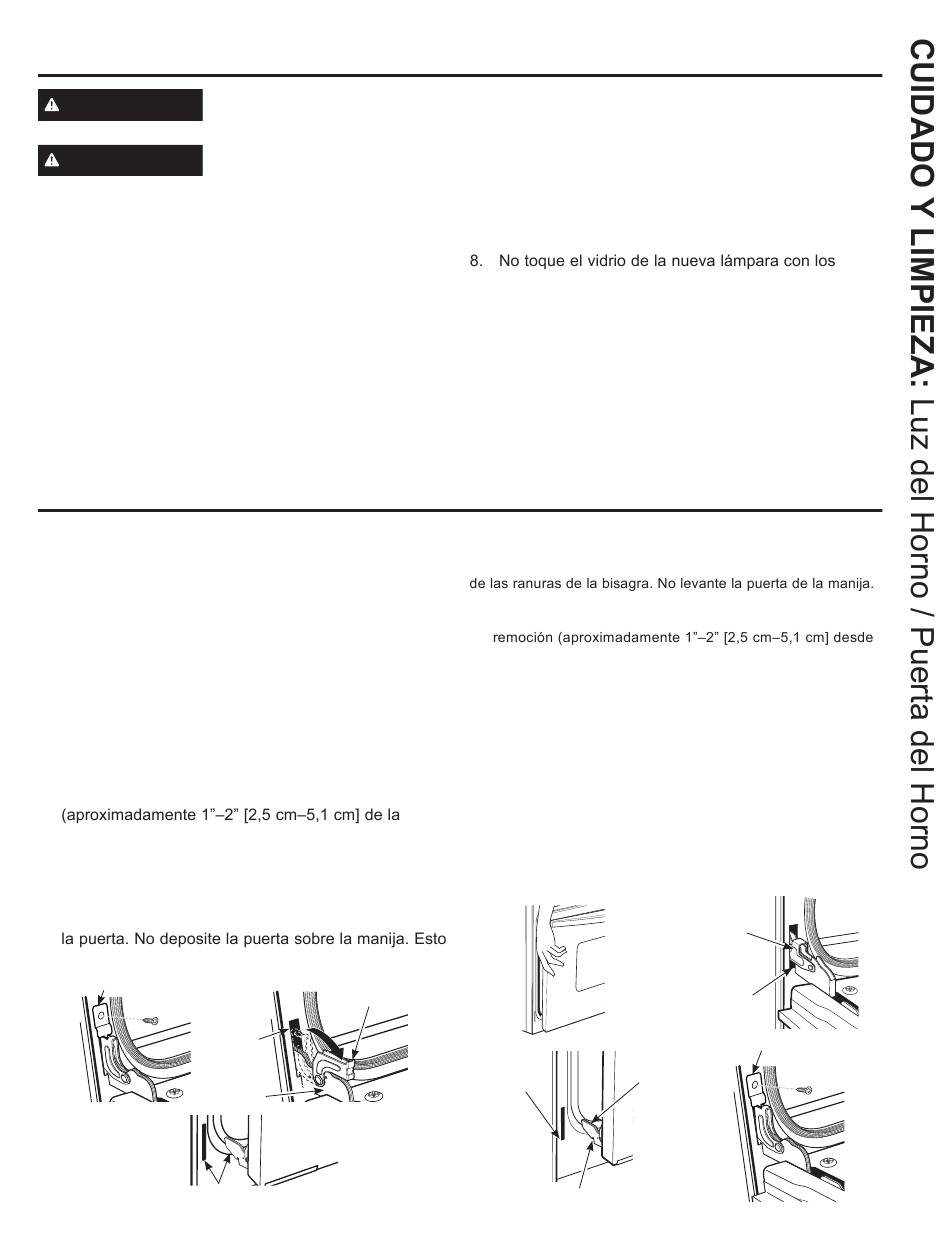

Puerta del Horno

Retiro de la Puerta del Horno
NOTA: La remoción de la puerta no es un requerimiento de
la instalación del producto, pero es una comodidad adicional.
Para quitar la puerta:
1. Abra la puerta del horno en su totalidad.
2. Retire el soporte de la bisagra (de estar presente)
de la estructura frontal y déjelo a un lado. El soporte
de la bisagra debe ser colocado nuevamente para un
funcionamiento apropiado de la puerta cuando está
última sea reinstalada.
3. Presione ambas trabas de la bisagra hacia abajo en
dirección del marco de la puerta hasta destrabarlas.
Para esto puede hacer falta un destornillador de lados
planos. ¡NO LEVANTE LA PUERTA DE LA MANIJA!
4. Coloque las manos sobre ambos lados y cierre
la puerta del horno hasta la posición de remoción
posición de cierre).
5. Levante la puerta hasta que los brazos de la bisagra
hayan salido de las ranuras. NOTA: La puerta del
horno es muy pesada. Asegúrese de tener un agarre
firme antes de levantar la puerta del horno de sus
bisagras. Tenga cuidado una vez que haya quitado
puede provocar abolladuras o rayones.
Soporte de la Bisagra
Ranura
bisagra
La bisagra sale de la ranura
49-2000384 Rev. 0
Posición destrabada
de la bisagra
de la
Brazo
de la
bisagra
6. Retire la tapa de luz de vidrio.
7. Retire la lámpara sosteniendo firmemente y
deslizando la misma hacia afuera, hasta que las dos
clavijas hayan dejado el soporte de cerámica.
dedos. Esto hará que la lámpara falle al dar luz.
Tome la lámpara de reemplzado con una toalla
limpia o un pañuelo de papel con las clavijas
hacia abajo. Aliñe las dos clavijas en el soporte de
cerámica, presionando suavemente hasta que la
lámpara quede asegurada en la ficha de cerámica.
9. Deslice las lentes protectoras del soporte y presione
hasta que las pinzas queden enganchadas en la caja.
10. Vuelva a conectar la corriente.
Reemplazo de la Puerta del Horno
NOTA: La puerta del horno es pesada. Puede necesitar ayuda
para levantar la puerta lo suficiente como para deslizarla dentro
1. Levante la puerta del horno tomándola de ambos lados.
2. Con la puerta en el mismo ángulo de la posición de
la posición de cerrado), introduzca la muesca del brazo
de la bisagra dentro del extremo inferior de la ranura de la
bisagra. La ranura del brazo de la bisagra debe estar bien
colocada en la parte inferior de la ranura.
3. Abra la puerta por completo. Si la puerta no se abre por
completo, la muesca no está bien colocada en el extremo
inferior de la ranura.
4. Presione las trabas de la bisagra hacia arriba contra el
armazón frontal de la cavidad del horno, hasta alcanzar la
posición de trabado.
5. Reemplace el soporte de la bisagra (de estar presente). El
soporte de la bisagra debe ser colocado nuevamente para
un funcionamiento apropiado de la puerta.
6. Cierre la puerta del horno.
Lado
Brazo
inferior de
de la bisagra
la ranura
Ranura de la bisagra
Bisagra en
la posición
de trabado
Ranura de la
bisagra bien
colocada en la
parte inferior de
la ranura de la
bisagra
Soporte de la Bisagra
