AVE ELICAL TOP Installation Manual



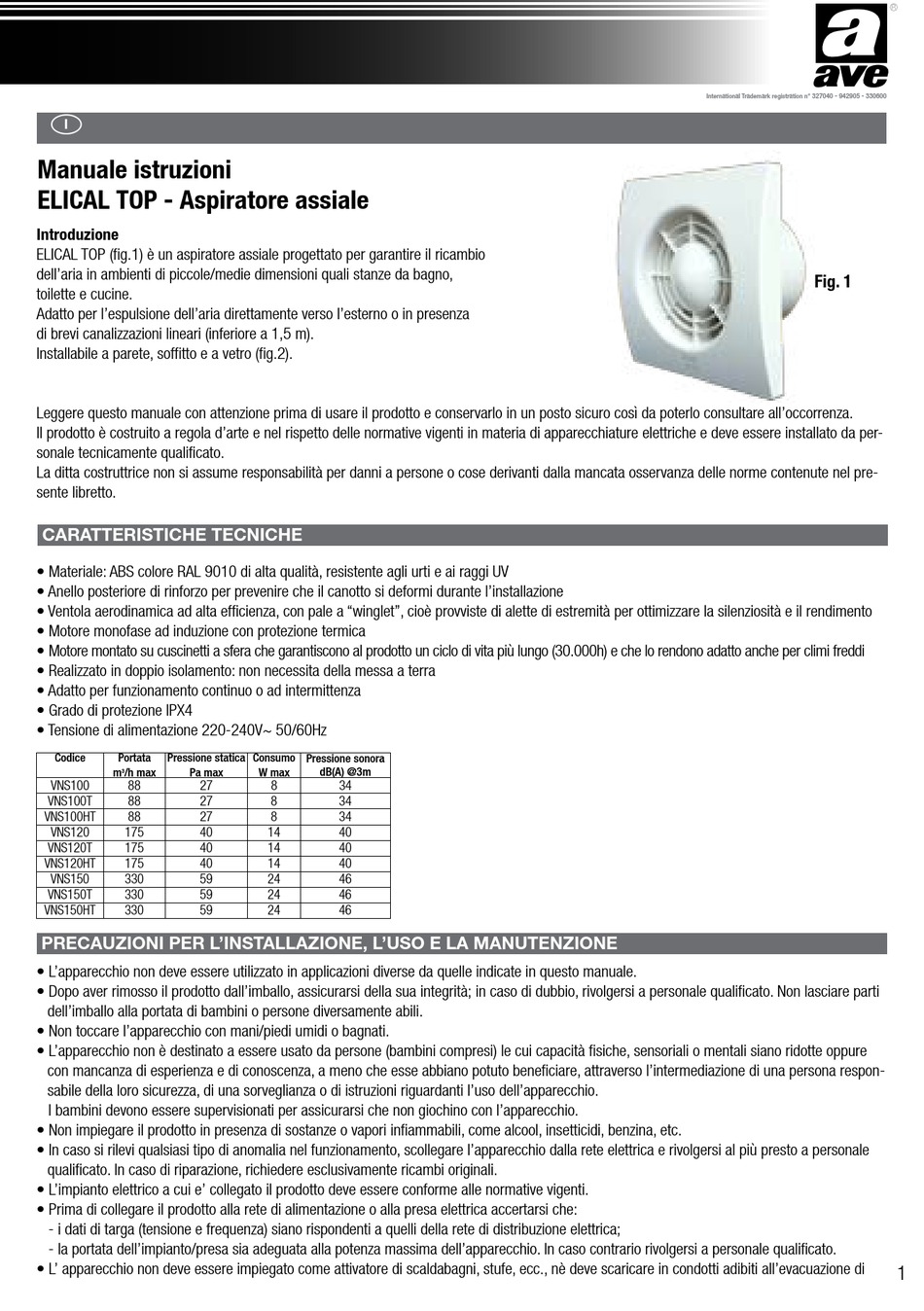

Manuale istruzioni
ELICAL TOP - Aspiratore assiale
Introduzione
ELICAL TOP (fig.1) è un aspiratore assiale progettato per garantire il ricambio
dell'aria in ambienti di piccole/medie dimensioni quali stanze da bagno,
toilette e cucine.
Adatto per l'espulsione dell'aria direttamente verso l'esterno o in presenza
di brevi canalizzazioni lineari (inferiore a 1,5 m).
Installabile a parete, soffitto e a vetro (fig.2).
Leggere questo manuale con attenzione prima di usare il prodotto e conservarlo in un posto sicuro così da poterlo consultare all'occorrenza.
Il prodotto è costruito a regola d'arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e deve essere installato da per-
sonale tecnicamente qualificato.
La ditta costruttrice non si assume responsabilità per danni a persone o cose derivanti dalla mancata osservanza delle norme contenute nel pre-
sente libretto.
CARATTERISTICHE TECNICHE
• Materiale: ABS colore RAL 9010 di alta qualità, resistente agli urti e ai raggi UV
• Anello posteriore di rinforzo per prevenire che il canotto si deformi durante l'installazione
• Ventola aerodinamica ad alta efficienza, con pale a "winglet", cioè provviste di alette di estremità per ottimizzare la silenziosità e il rendimento
• Motore monofase ad induzione con protezione termica
• Motore montato su cuscinetti a sfera che garantiscono al prodotto un ciclo di vita più lungo (30.000h) e che lo rendono adatto anche per climi freddi
• Realizzato in doppio isolamento: non necessita della messa a terra
• Adatto per funzionamento continuo o ad intermittenza
• Grado di protezione IPX4
• Tensione di alimentazione 220-240V~ 50/60Hz
Codice Portata Pressione statica
m /h max Pa max
3
VNS100 88 27
VNS100T 88 27
VNS100HT 88 27
VNS120 175 40
VNS120T 175 40
VNS120HT 175 40
VNS150 330 59
VNS150T 330 59
VNS150HT 330 59
PRECAUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
• L'apparecchio non deve essere utilizzato in applicazioni diverse da quelle indicate in questo manuale.
• Dopo aver rimosso il prodotto dall'imballo, assicurarsi della sua integrità; in caso di dubbio, rivolgersi a personale qualificato. Non lasciare parti
dell'imballo alla portata di bambini o persone diversamente abili.
• Non toccare l'apparecchio con mani/piedi umidi o bagnati.
• L'apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte oppure
con mancanza di esperienza e di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona respon-
sabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio.
I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
• Non impiegare il prodotto in presenza di sostanze o vapori infiammabili, come alcool, insetticidi, benzina, etc.
• In caso si rilevi qualsiasi tipo di anomalia nel funzionamento, scollegare l'apparecchio dalla rete elettrica e rivolgersi al più presto a personale
qualificato. In caso di riparazione, richiedere esclusivamente ricambi originali.
• L'impianto elettrico a cui e' collegato il prodotto deve essere conforme alle normative vigenti.
• Prima di collegare il prodotto alla rete di alimentazione o alla presa elettrica accertarsi che:
- i dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica;
- la portata dell'impianto/presa sia adeguata alla potenza massima dell'apparecchio. In caso contrario rivolgersi a personale qualificato.
• L' apparecchio non deve essere impiegato come attivatore di scaldabagni, stufe, ecc., nè deve scaricare in condotti adibiti all'evacuazione di
Consumo Pressione sonora
W max dB(A) @3m
8 34
8 34
8 34
14 40
14 40
14 40
24 46
24 46
24 46
International Trademark registration n° 327040 - 942905 - 330600
Fig. 1
