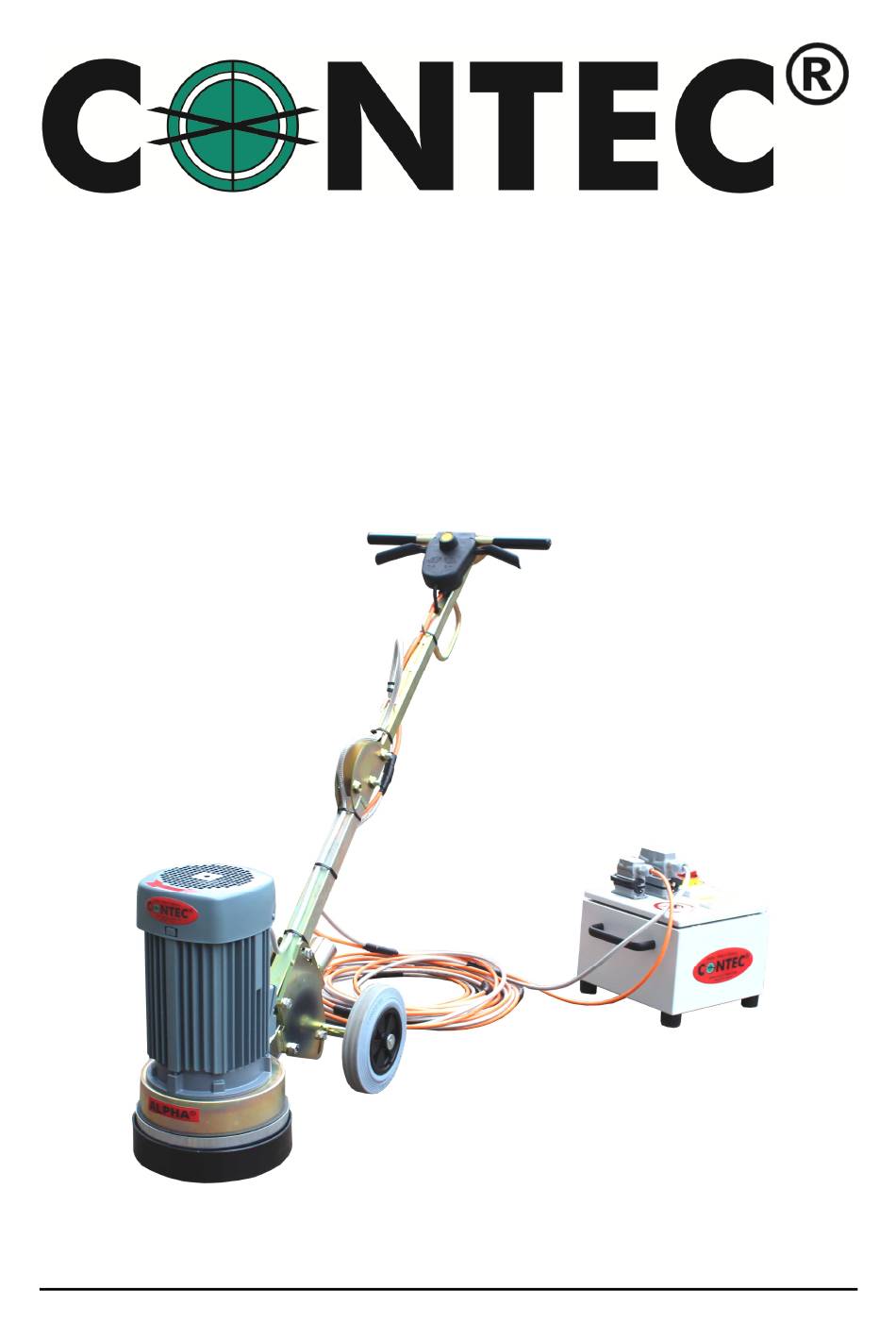

- Page 1 ® ALPHA Bodenschleifmaschine Floor grinder Betriebsanleitung (Originalausgabe) Instruction manual (Original edition)
-
Page 2: Table Of Contents
Inhaltsverzeichnis / Index 1. EG-Konformitätserklärung / EU-Declaration of Conformity ...3 2. Anwendungsbereich der Maschine / Machine applications ...6 3. Technische Daten / Technical data ...6 4. Sicherheitsregeln für den Betrieb der Bodenschleifmaschine / Safety rules for the operation of the floor grinder ...6 5. -
Page 3: Eg-Konformitätserklärung / Eu-Declaration Of Conformity
Diese Erklärung gilt für alle Exemplare, die nach den entsprechenden Fertigungszeichnungen - die Bestandteil der technischen Dokumentation sind – hergestellt werden. Diese Erklärung wird verantwortlich für den Hersteller ® Name: Contec Maschinenbau & Entwicklungstechnik GmbH Anschrift: Hauptstraße 146, 57518 Alsdorf, Deutschland / Germany / Allemagne abgegeben durch Name, Vorname:... - Page 4 Anlage 1 zur Konformitätserklärung Für das nachfolgend bezeichnete Erzeugnis (Bezeichnung, Bodenschleifmaschine ® Modellnummer) ALPHA wird hiermit erklärt, dass es den wesentlichen Schutzanforderungen entspricht, die in den nachfolgend bezeichneten Richtlinien festgelegt sind: RICHTLINIE 2004/108/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit und zur Aufhebung der Richtlinie 89/336/EWG –...
- Page 5 EN 12100 - 1 „Safety of Machinery – Basic concepts“ EN 12100 - 2 „Safety of Machinery – Technical principles” ® © CONTEC 2014 CONTEC Maschinenbau & Entwicklungstechnik GmbH Hauptstrasse 146, 57518 Alsdorf (Sieg) / Germany Tel: +49 (0) 2741 9344-0 Fax: +49 (0) 2741 9344-29...
-
Page 6: Anwendungsbereich Der Maschine / Machine Applications
Stahlflächen mit und ohne Beschichtung und with or without a coating and asphalt using ® ® Asphalt durch Einsatz der von CONTEC CONTEC grinding tools. The use of the angebotenen Schleifwerk-zeuge. Der Einsatz machine outside is only possible in dry außerhalb geschlossener Räume ist nur bei... - Page 7 11. Depending on the floor (floor coating) können beim Schleifen Gase freigesetzt grinding can produce gases. The operator ® © CONTEC 2014 CONTEC Maschinenbau & Entwicklungstechnik GmbH Hauptstrasse 146, 57518 Alsdorf (Sieg) / Germany Tel: +49 (0) 2741 9344-0 Fax: +49 (0) 2741 9344-29...
-
Page 8: Inbetriebnahme Und Schleifen / Operation
Schaltschrank in die „ON“ – Position. the control panel to the “ON” – position. ® © CONTEC 2014 CONTEC Maschinenbau & Entwicklungstechnik GmbH Hauptstrasse 146, 57518 Alsdorf (Sieg) / Germany Tel: +49 (0) 2741 9344-0 Fax: +49 (0) 2741 9344-29... -
Page 9: Wechsel Der Werkzeuge / Changing Of Tools
Achtung: Die angebrachten Werkzeuge Caution: Tools can be hot after use. ® © CONTEC 2014 CONTEC Maschinenbau & Entwicklungstechnik GmbH Hauptstrasse 146, 57518 Alsdorf (Sieg) / Germany Tel: +49 (0) 2741 9344-0 Fax: +49 (0) 2741 9344-29... -
Page 10: Anhang
7 Anhang / Appendix Explosionszeichnung (Skizze) Diagrams Werkzeuge Tools Verdrahtungsplan Wire diagram Teileliste Part list ® © CONTEC 2014 CONTEC Maschinenbau & Entwicklungstechnik GmbH Hauptstrasse 146, 57518 Alsdorf (Sieg) / Germany Tel: +49 (0) 2741 9344-0 Fax: +49 (0) 2741 9344-29... - Page 15 29.09.2016 ALPHA-S Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 04-10-01-00 Rahmen Frame 04-10-04-01 Hinterradschwinge Rear Swing Arm 80-20-52-22 Hinterrad Rear Wheel 18-17-06-01 Kupplungsaufnahme Bracket for Coupling 90-25-10-01 Flexible Kupplung Rubber Coupling 14-17-10-05-N Werkzeugaufnahme Tool Bracket 04-10-05-01-N Scheibenaufnahme Schleifschuh Bracket for Diamond Shoes...
